探究串、并联电路中电流的规律
1．某家庭中正有一盏电灯和电钣锅在工作,已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，
那么通过电饭锅的电流为 A．
2．如图所示，已知上下两电流表的示数分别是0.4A和1.2A，通过灯L 的电流是 A，通过灯L 的电流是
1 2
A．

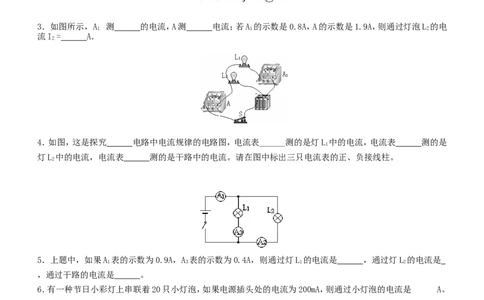

3．如图所示，A 测 的电流，A测 电流；若A 的示数是0.8A，A的示数是1.9A，则通过灯泡L 的电
1 1 2
流I = A．
2
4．如图，这是探究 电路中电流规律的电路图，电流表______测的是灯L 中的电流，电流表 测的是
1
灯L 中的电流，电流表 测的是干路中的电流。请在图中标出三只电流表的正、负接线柱。
2
5．上题中，如果A 表的示数为0.9A，A 表的示数为0.4A，则通过灯L 的电流是 ，通过灯L 的电流是
1 3 1 2
，通过干路的电流是 。
6．有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是 A。
7．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A、0.1mA B、10mA C、0.1A D、1000mA
8．三个相同的灯泡L、L、L 组成如图所示的电路，电流表A、A、A 的示数分别为I、I、I，则它们之间的关系
1 2 3 1 2 3 1 2 3
是（ ）
A、I＝I B、I＝I＋I C、I＝I＋I D、I＝I
1 2 3 1 2 1 2 3 2 3
19．如图所示，电路中能正确测出通过灯L 的电流的是（ ）
2
10．如图所示为用电流表测干路中电流的电路图，其中正确的是 ( )
11．如图，三个电流表A 、A、A 的示数分别为I、I、I ，则它们的大小关系是 ( )
1 2 3 1 2 3
A、I＝I＝I B、I>I ＝I C、I>I >I D、I> I> I
1 2 3 1 2 3 1 2 3 1 3 2
12．如图所示，通过灯L 的电流和通过灯L 的电流之比是2∶1，则A 表和A 表的示数之比是 ( )
1 2 1 2
A、2∶3 B、3∶1 C、1∶2 D、2∶1
13．如图所示，将电流表串联接入电路中A、B、C、D四个不同位置，则有（ ）
A、A点读数等于B点读数 B、B点的读数一定等于C点读数
C、A点读数大于D点读数 D、B点读数小于D点读数
214．如图所示，开关从闭合到断开，电流表A 和A 的示数I、I 的变化情况是（ ）
1 2 1 2
A、I 变小，I 变大 B、I 不变，I 变大 C、I 变大，I 变小 D、I 不变，I 变小
1 2 1 2 1 2 1 2
15．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相同，则这两个灯泡的连接方
式（ ）
A、 一定是串联 B、 一定是并联 C、 串联、并联都可以 D、条件不足，无法判断
16．如图所示的电路中，有一个电流表，两个灯泡．下列判断不正确的是（ ）
A．a、c是灯泡，b是电流表 B．a、b是灯泡，c是电流表
C．b、c是灯泡，a是电流表 D．以上选项不完全正确
17．如图所示是用电流表测灯L、L 的总电流，电路连接是否正确？若不对，请改正．
1 2
18．如图，把L 和L 连成并联电路，用电流表测L 的电流，并画出它的电路图。
1 2 2
319．按要求把下图中的实物元件连接起来，使灯泡L 和L 并联，电流表测量电路的总电流，开关控制整个电路。
1 2
L
1
L
2 0.63

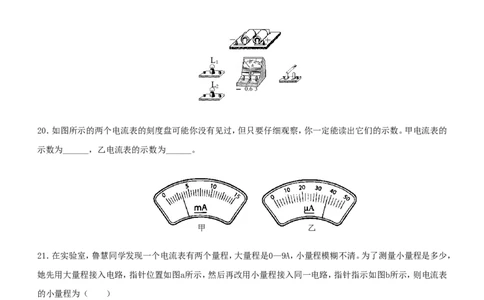

20．如图所示的两个电流表的刻度盘可能你没有见过，但只要仔细观察，你一定能读出它们的示数。甲电流表的
示数为______，乙电流表的示数为______。
甲 乙
21．在实验室，鲁慧同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。为了测量小量程是多少，
她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针指示如图b所示，则电流表
的小量程为（ ）
A、0—0．6A B、0—1A C、0—2A D、0—3A
22．关于电流，说法正确的是（ ）
A.电流的单位只有一个安培
B.串联电路中，电流有时不相同
4C.并联电路中，干路的电流等于各支路电流的和
D.电路不闭合时也会有电流
23．如图为用电流表测量同一串联电路电流的三种接法，以下说法中正确的是（ ）
A．甲测法的电流最大 B．乙测法的电流最大
C．丙测法的电流最大 D．三种测法的电流一样大
24．如图所示，若电流表A示数为1.5安，电流表A的示数是干路电流的2/3，则通过灯L的电流为______A，通过L
1 2 1 2
的电流为______A。
25.下面是小明和小华在实验室探究串联电路电流的特点的实验过程，请你帮他们把不完整的地方填完整。
①他们找来了一些导线、一个开关，还需 、 、 。
②请帮他们设计出实验电路图，画在方框内。
③它们在连接实物的过程中一定要注意将开关 ，这是为了防止 ，并应先估计电路中电流的
大小，选择 量程并采用 的方法。若实验中发现电流表的指针反偏，这是因为 。
④若实验中测得的电流值为0.36Ａ，请将电流表的示数在表盘中标出来。
5⑤两人在实验中改变电流表在电路中的位置，发现电流表的示数______(变化、不变),这说明了______________
____ ____。
答案参考：
1.0.35A 2.0.4；0.8 3. L；总；1.1 4.A；A；A 5. 0.4A；0.5A；0.9A 6.0.2 7.C 8.BD 9.D 10.B 11.D
1 3 2 1
12.B 13.D 14.D 15.B 16.C 17.应去掉b或c中的一条线 18.略 19.略 20.3.5mA；38μA 21.D 22.C
23.D 24.0.5；1 25. ①电流表；电源；灯泡 ②略 ③断开；电流过大；较大；试触；正负接线柱接反了 ④略
⑤不变；串联电路电流处处相等
