【巩固练习】
一、选择题
1. 关于电流、电压和电阻，下列说法错误的是（ ）
A．一段电路中有电流，其两端就一定有电压
B．电路两端有电压，电路中就一定有电流
C．电压、电流为零时，导体的电阻不为零
D．电路中的电阻变小时，电流不一定变大
2.在分析复杂电流中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简
化处理，正确的处理方式是（ ）
A.把电流表看成是断路的 B.把电流表看成是一个大电阻
C.把电压表看成是断路的 D.把电压表看成是一根导线

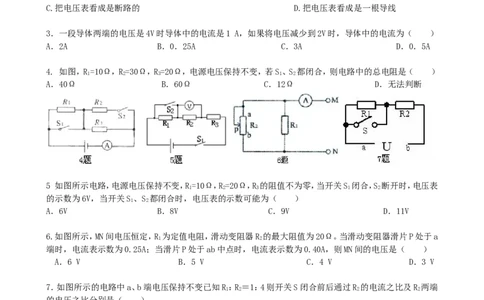

3．一段导体两端的电压是4V时导体中的电流是1 A，如果将电压减少到2V时，导体中的电流为（ ）
A．2A B．0．25A C．3A D．0．5A
4. 如图，R=10Ω，R=30Ω，R=20Ω，电源电压保持不变，若S、S 都闭合，则电路中的总电阻是（ ）
1 2 3 1 2
A．40Ω B．60Ω C．12Ω D．无法判断
5 如图所示电路，电源电压保持不变，R=10Ω，R=20Ω，R 的阻值不为零，当开关S 闭合，S 断开时，电压表
1 2 3 1 2
的示数为6V，当开关S、S 都闭合时，电压表的示数可能为（ ）
1 2
A．6V B．8V C．9V D．11V
6.如图所示，MN间电压恒定，R 为定值电阻，滑动变阻器R 的最大阻值为20Ω。当滑动变阻器滑片P处于a
1 2
端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（ ）
A．6 V B．5 V C．4 V D．3 V
7．如图所示的电路中a、b端电压保持不变已知R：R＝1：4则开关S闭合前后通过R 的电流之比及R 两端
1 2 2 2
的电压之比分别是（ ）
A．4：5，5： B．4：5，4：5 C．5：4，4：5 D．5：4，5：4
8．（2015•赤峰中考）如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器
的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．下列说法正确的是（ ）
A．油量变少，电流表示数不变
B．油量越少，电流表示数越大
C．油量越多，电流表示数越小
D．油量越多，电流表示数越大
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共9页让更多的孩子得到更好的教育
9.如图所示滑动变阻器的最大阻值为200Ω，电阻R 为300Ω，电源电压是6V且保持不变，当滑动变阻器的
2
滑片由a端到b端，电压表示数的变化是（ ）
A. 6V～0V B.3.6V～6V C.6V～3.6V D. 6V～2.4V

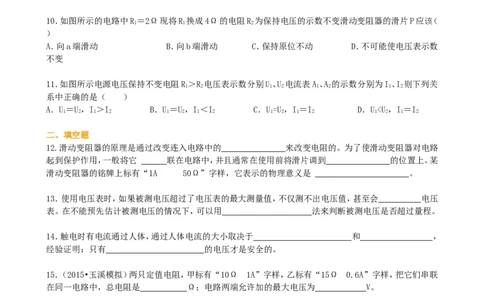

10．如图所示的电路中R＝2Ω现将R 换成4Ω的电阻R 为保持电压的示数不变滑动变阻器的滑片P应该（
1 1 2
）
A．向a端滑动 B．向b端滑动 C．保持原位不动 D．不可能使电压表示数
不变
11．如图所示电源电压保持不变电阻R＞R 电压表示数分别U、U 电流表A、A 的示数分别为I、I 则下列关
1 2 1 2 1 2 1 2
系中正确的是（ ）
A．U＝U，I＞I B．U＝U，I＜I C．U=U，I＝I D．U
