1.3.3 城镇道路面层施工
2.水泥混凝土路面施工
水泥混凝土路面工艺流程：施工准备→模板安装→钢筋设置→摊铺与振捣→拉毛与切缝→养护→填缝→开放
交通。

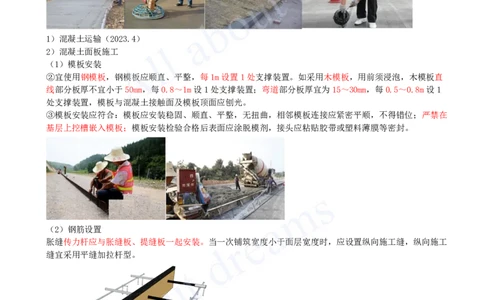

1）混凝土运输（2023.4）
2）混凝土面板施工
（1）模板安装
②宜使用钢模板，钢模板应顺直、平整，每1m设置1处支撑装置。如采用木模板，用前须浸泡，木模板直
线部分板厚不宜小于50mm，每0.8～1m设1处支撑装置；弯道部分板厚宜为15～30mm，每0.5～0.8m设1
处支撑装置，模板与混凝土接触面及模板顶面应刨光。
③模板安装应符合：模板应安装稳固、顺直、平整，无扭曲，相邻模板连接应紧密平顺，不得错位；严禁在
基层上挖槽嵌入模板；模板安装检验合格后表面应涂脱模剂，接头应粘贴胶带或塑料薄膜等密封。
（2）钢筋设置
胀缝传力杆应与胀缝板、提缝板一起安装。当一次铺筑宽度小于面层宽度时，应设置纵向施工缝，纵向施工
缝宜采用平缝加拉杆型。
（3）摊铺与振捣
①三辊轴机组铺筑混凝土面层时，辊轴直径应与摊铺层厚度匹配，且必须同时配备一台安装插入式振捣器组
的排式振捣机；当面层铺装厚度小于150mm时，可采用振捣梁。
三辊轴整平机分段整平的作业单元长度宜为20～30m，在一个作业单元长度内，应采用前进振动、后退静滚
方式作业。[注：天一文化专有版权，未经许可不可转发或复印传播]
②采用轨道摊铺机铺筑时，最小摊铺宽度不宜小于3.75m，并选择适宜的摊铺机型；坍落度宜控制在20～
40mm；轨道摊铺机应配备振捣器组，当面板厚度超过150mm，坍落度小于30mm时，必须插入振捣。
③采用滑模摊铺机摊铺时，混凝土坍落度小，应用高频振动、低速度摊铺（2022.18①）；混凝土坍落度大，
应用低频振动、高速度摊铺（2019.4）。
④采用小型机具摊铺混凝土施工时，摊铺厚度达到混凝土板厚的2/3时，应拔出模内钢钎，并填实钎孔；混
凝土面层分两次摊铺时，上层混凝土的摊铺应在下层混凝土初凝前完成，且下层厚度宜为总厚的3/5。

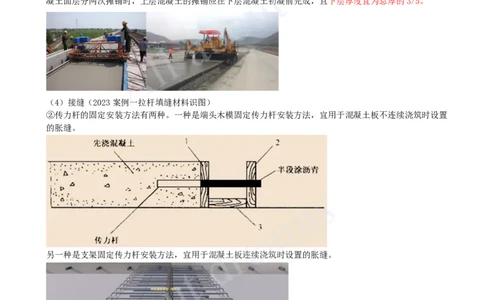

（4）接缝（2023案例一拉杆填缝材料识图）
②传力杆的固定安装方法有两种。一种是端头木模固定传力杆安装方法，宜用于混凝土板不连续浇筑时设置
的胀缝。
另一种是支架固定传力杆安装方法，宜用于混凝土板连续浇筑时设置的胀缝。
③缩缝应垂直板面，采用切缝机施工，宽度宜为4〜6mm
（2023.2D）。切缝深度：设传力杆时，不应小于面层厚度的1/3，且不得小于70mm；不设传力杆时不应小于
面层厚度的1/4，且不应小于60mm。当混凝土达到设计强度的25%～30%时，采用切缝机进行切割。[注：天一文化专有版权，未经许可不可转发或复印传播]
潘老师案例识图补充
水泥混凝土路面施工动画

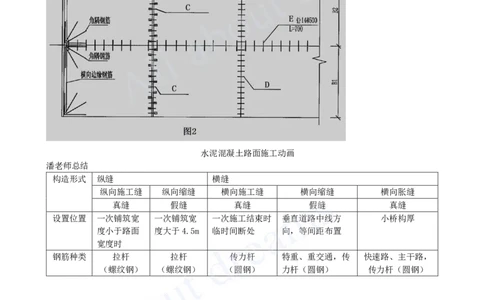

潘老师总结
构造形式 纵缝 横缝
纵向施工缝 纵向缩缝 横向施工缝 横向缩缝 横向胀缝
真缝 假缝 真缝 假缝 真缝
设置位置 一次铺筑宽 一次铺筑宽 一次施工结束时 垂直道路中线方 小桥构厚
度小于路面 度大于4.5m 临时间断处 向，等间距布置
宽度时
钢筋种类 拉杆 拉杆 传力杆 特重、重交通，传 快速路、主干路，
（螺纹钢） （螺纹钢） （圆钢） 力杆（圆钢） 传力杆（圆钢）[注：天一文化专有版权，未经许可不可转发或复印传播]
