文档内容
[注：天一文化专有版权，未经许可不可转发或复印传播]
1.3.3 城镇道路面层施工
②接缝：
a.路面接缝必须紧密、平顺。上、下层的纵缝应错开150mm（热接缝）或300～400mm（冷接缝）以上。相邻
两幅及上、下层的横向接缝均应错位1m以上。应采用3m直尺检查，确保平整度达到要求。
b.如半幅施工采用冷接缝时，宜加设挡板或将先铺的沥青混合料刨出毛槎，涂刷粘层油后再铺新料，新料跨
缝摊铺与已铺层重叠50～100mm，软化下层后铲走重叠部分，再跨缝压密挤紧。
c.高等级道路的表面层横向接缝应采用垂直的平接缝，以下各层和其他等级的道路的各层可采用斜接缝或阶
梯形接缝。平接缝宜采用机械切割或人工刨除层厚不足部分使工作缝成直角连接。清除切割时留下的泥水，
干燥后涂刷粘层油，铺筑新混合料，接槎软化后，先横向碾压，再纵向充分压实，连接平顺。
（4）开放交通
热拌沥青混合料路面应待摊铺层自然降温至表面温度低于50°C后，方可开放交通。（2013.2/2019案例）
2）改性沥青混合料面层施工
改性沥青混合料面层的工艺流程可参照普通沥青混合料路面，改性沥青混合料的运输、摊铺、压实与成型、
接缝除满足普通沥青混合料摊铺要求外，还应做到：
（1）运输
（2）施工
①摊铺：
a.在喷洒有粘层油的路面上铺筑改性沥青混合料时，宜使用履带式摊铺机。改性沥青SMA混合料施工温度应
经试验确定，一般情况下，摊铺温度不低于160°C。（2023.3C）
b.摊铺速度宜放慢至1～3m/min。（2022.9②）
c.摊铺机应采用自动找平方式，中、下面层宜采用钢丝绳或导梁引导的高程控制方式，上面层宜采用非接触
式平衡梁（2023.3B）。
②压实与成型：
a.初压开始温度不低于150°C，碾压终了的表面温度应不低于90～120°C。（2011.8）

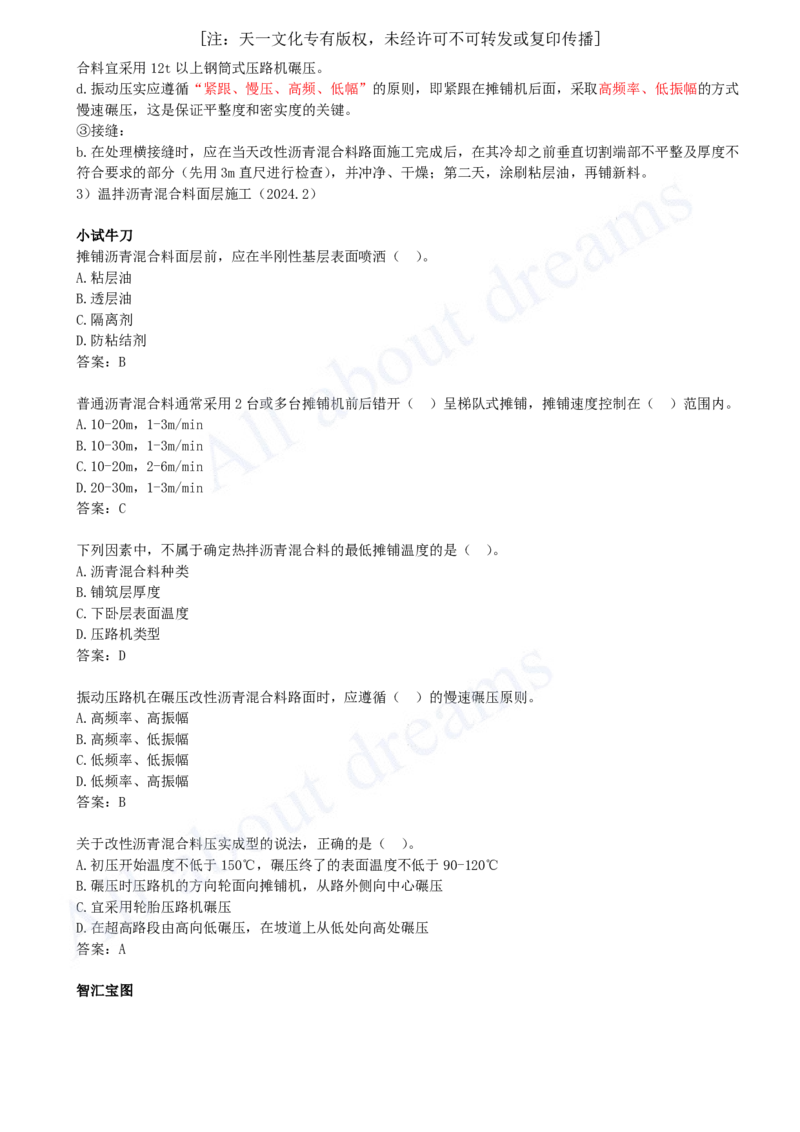

c.宜采用振动压路机或钢筒式压路机碾压，不应采用轮胎压路机碾压（2009.3/2023.3D）。OGFC排水沥青混[注：天一文化专有版权，未经许可不可转发或复印传播]
合料宜采用12t以上钢筒式压路机碾压。
d.振动压实应遵循“紧跟、慢压、高频、低幅”的原则，即紧跟在摊铺机后面，采取高频率、低振幅的方式
慢速碾压，这是保证平整度和密实度的关键。
③接缝：
b.在处理横接缝时，应在当天改性沥青混合料路面施工完成后，在其冷却之前垂直切割端部不平整及厚度不
符合要求的部分（先用3m直尺进行检查），并冲净、干燥；第二天，涂刷粘层油，再铺新料。
3）温拌沥青混合料面层施工（2024.2）
小试牛刀
摊铺沥青混合料面层前，应在半刚性基层表面喷洒（ ）。
A.粘层油
B.透层油
C.隔离剂
D.防粘结剂
答案：B
普通沥青混合料通常采用2台或多台摊铺机前后错开（ ）呈梯队式摊铺，摊铺速度控制在（ ）范围内。
A.10-20m，1-3m/min
B.10-30m，1-3m/min
C.10-20m，2-6m/min
D.20-30m，1-3m/min
答案：C
下列因素中，不属于确定热拌沥青混合料的最低摊铺温度的是（ ）。
A.沥青混合料种类
B.铺筑层厚度
C.下卧层表面温度
D.压路机类型
答案：D
振动压路机在碾压改性沥青混合料路面时，应遵循（ ）的慢速碾压原则。
A.高频率、高振幅
B.高频率、低振幅
C.低频率、低振幅
D.低频率、高振幅
答案：B
关于改性沥青混合料压实成型的说法，正确的是（ ）。
A.初压开始温度不低于150℃，碾压终了的表面温度不低于90-120℃
B.碾压时压路机的方向轮面向摊铺机，从路外侧向中心碾压
C.宜采用轮胎压路机碾压
D.在超高路段由高向低碾压，在坡道上从低处向高处碾压
答案：A
智汇宝图[注：天一文化专有版权，未经许可不可转发或复印传播]
