3.2.3 土石坝填筑的施工方法
考情分析：
单选题：2006(1)，2011(1)，2013(1)<两题>；
多选题：2012(1)，2021(1)；
案例题：2012(1)，2024(1)。
一、二建教材重复程度：90%。

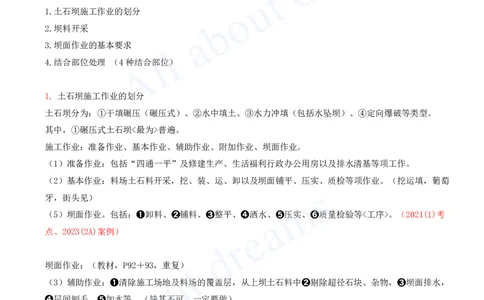

教材内容：
1.土石坝施工作业的划分
2.坝料开采
3.坝面作业的基本要求
4.结合部位处理 （4种结合部位）
1. 土石坝施工作业的划分
土石坝分为：①干填碾压（碾压式）、②水中填土、③水力冲填（包括水坠坝）、④定向爆破等类型。
其中，①碾压式土石坝<最为>普遍。
施工作业：准备作业、基本作业、辅助作业、附加作业、坝面作业。
（1）准备作业：包括“四通一平”及修建生产、生活福利行政办公用房以及排水清基等项工作。
（2）基本作业：料场土石料开采，挖、装、运、卸以及坝面铺平、压实、质检等项作业。（挖运填，葡萄
牙，街头见）
（5）坝面作业。包括：➊卸料、➋铺料、➌整平、➍洒水、➎压实、➏质量检验等<工序>。（2021(1)考
点、2023(2A)案例）
坝面作业：（教材，P92＋93，重复）
（3）辅助作业：➊清除施工场地及料场的覆盖层，从上坝土石料中➋剔除超径石块、杂物，➌坝面排水，
➍层间刨毛、➎加水等。（缺其不可、一定要做）
（4）附加作业：➊坝坡修整、➋铺砌护面块石、➌铺植草皮等。（锦上添花、可做可不做）
补充，坝面作业（一、二建，PK）
二建教材：
坝面作业。包括：➊铺土、➋平土、➌洒水或晾晒（控制含水量）、➍土料压实、➎修整边坡、➏铺筑反
滤层、➐排水体及护坡、➑质量检查等工序。（2023(2A)案例）
一建教材：[注：天一文化专有版权，未经许可不可转发或复印传播]
（5）坝面作业。包括：➊卸料、➋铺料、➌整平、➍洒水、➎压实、➏质量检验等<工序>。（2021(1)考
点）
例题：2021(1)-7.土石坝坝面作业施工工序的有（ ）等。
A.整平 B.洒水
C.压实 D.质检
E.剔除超径石块
答案：ABCD

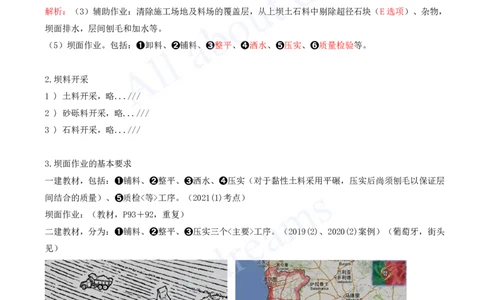

解析：（3）辅助作业：清除施工场地及料场的覆盖层，从上坝土石料中剔除超径石块（E选项）、杂物，
坝面排水，层间刨毛和加水等。
（5）坝面作业。包括：➊卸料、➋铺料、➌整平、➍洒水、➎压实、➏质量检验等。
2.坝料开采
1 ) 土料开采，略...///
2 ) 砂砾料开采，略...///
3 ) 石料开采，略...///
3.坝面作业的基本要求
一建教材，包括：➊铺料、➋整平、➌洒水、➍压实（对于黏性土料采用平碾，压实后尚须刨毛以保证层
间结合的质量）、➎质检<等>工序。（2021(1)考点）
坝面作业：（教材，P93＋92，重复）
二建教材，分为：➊铺料、➋整平、➌压实三个<主要>工序。（2019(2)、2020(2)案例）（葡萄牙，街头
见）
流水作业施工应先按施工工序数目对坝面分段，然后组织相应专业施工班组依次进入各工段施工。
就同一工段而言，各专业施工班组按工序依次连续施工；[注：天一文化专有版权，未经许可不可转发或复印传播]
就各专业施工班组而言，依次连续在各工段完成固定的专业作业。
各工段都有专业施工班组固定的施工机具，从而保证施工过程中“人、机、地”三不闲。
（2024(1)案例）
3.坝面作业的基本要求 1）卸料与铺料
（1）“葡萄”的方法（2024(1)案例）
卸料和铺料有<三种>方法，即➊进占法、➋后退法、➌混合法（进占法与后退法同时采用）。（24版，
P93＋98）

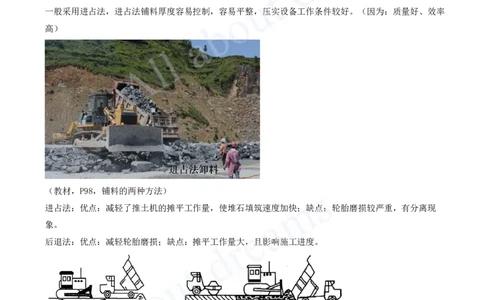

一般采用进占法，进占法铺料厚度容易控制，容易平整，压实设备工作条件较好。（因为：质量好、效率
高）
（教材，P98，铺料的两种方法）
进占法：优点：减轻了推土机的摊平工作量，使堆石填筑速度加快；缺点：轮胎磨损较严重，有分离现
象。
后退法：优点：减轻轮胎磨损；缺点：摊平工作量大，且影响施工进度。
3.坝面作业的基本要求 2）卸料与铺料
（2）“葡萄”的方式、方法
➊铺料方式：铺料宜<平行>坝轴线进行。（2012(1)-A考点）
➋铺料方法：防渗体内铺料，自卸汽车卸料宜用<进占法>倒退铺土。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）卸料和平土（略...///）
关键：按<设计厚度>铺料整平是保证压实质量的关键。

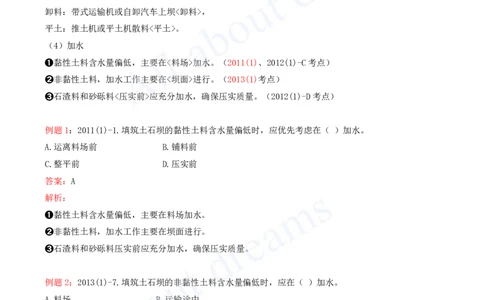

卸料：带式运输机或自卸汽车上坝<卸料>，
平土：推土机或平土机散料<平土>。
（4）加水
➊黏性土料含水量偏低，主要在<料场>加水。（2011(1)、2012(1)-C考点）
➋非黏性土料，加水工作主要在<坝面>进行。（2013(1)考点）
➌石渣料和砂砾料<压实前>应充分加水，确保压实质量。（2012(1)-D考点）
例题1：2011(1)-1.填筑土石坝的黏性土料含水量偏低时，应优先考虑在（ ）加水。
A.运离料场前 B.铺料前
C.整平前 D.压实前
答案：A
解析：
➊黏性土料含水量偏低，主要在料场加水。
➋非黏性土料，加水工作主要在坝面进行。
➌石渣料和砂砾料压实前应充分加水，确保压实质量。
例题2：2013(1)-7.填筑土石坝的非黏性土料含水量偏低时，应在（ ）加水。
A.料场 B.运输途中
C.填筑坝面 D.养护期间
答案：C
解析：
➊黏性土料含水量偏低，主要在料场加水。
➋非黏性土料，加水工作主要在坝面进行。
➌石渣料和砂砾料压实前应充分加水，确保压实质量。[注：天一文化专有版权，未经许可不可转发或复印传播]
（5）刨毛
光面土层，应刨毛处理，以利层间结合。通常刨毛深度3～5cm。（2012(1)-E、2013(1)、2018(1)考点）
例题1：2013(1)-9.堤防黏性土料填筑中，在新层铺料前，对出现的光面应进行（ ）处理。
A.挖除
B.刨毛
C.碾压
D.洒水
答案：B
解析：光面土层，应刨毛处理，以利层间结合。通常刨毛深度3～5cm。
例题2：2018(1)-8.黏性土堤防填筑施工中，在新层铺料前，需对光面层进行刨毛处理的压实机具是
（ ）。
A.羊足碾 B.光面碾
C.凸块碾 D.凸块振动碾
答案：B
解析：
新层铺料前，用<光面碾>这种压实机具对旧层碾压成（光面层），
然后对碾压好的（光面层）进行<刨毛>处理，
<刨毛>处理后，再对<新层>铺料。
例题3：2012(1)-24.（综合题）关于土石坝填筑作业的说法，正确的有（ ）。
A.铺料宜垂直于坝轴线进行，超径块料应打碎
B.按碾压测试确定的厚度辅料、整平
C.黏性土含水量较低，主要应在料场加水
D.石渣料压实前应充分加水
E.采用气胎碾压实的土质，应刨毛处理，以利层间结合
答案：BCDE
解析：选项A中，铺料方式：铺料宜<平行>坝轴线进行，厚度要匀，超径打碎，杂物剔除。
3.坝面作业的基本要求 3）压实（碾压）（葡萄<牙>）[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）进退错距法
优点：压实质量容易保证。
错距宽度b按下式计算：b=B／n；
式中 B--碾滚净宽（m），n--设计碾压遍数。
（2006(1)、2020(1)考点）
（2）圈转套压法
适用：开行的工作面较大，适合于多碾滚组合碾压。
优点：生产效率较高。
缺点：重压、漏压过多，质量难以保证。
例题：2006(1)-5.土石坝采用进退错距法施工，若施工工作面宽3.0m，碾压机械碾滚净宽1.5m，设计碾压
遍数为5遍，则错距碾压宽度为（ ）m。
A.0.3 B.0.5
C.0.6 D.2.0[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：A
进退错距法公式：b=B／n；
式中：b--错距宽度，B--碾滚净宽（m），n--设计碾压遍数。
4. 结合部位处理 （1）层层接头
在坝体填筑中，层与层之间分段接头应<错开>一定距离，
同时分段条带应与坝轴线平行布置，各分段之间不应形成过大的高差。接坡坡比一般缓于1:3。
4.结合部位处理 （2）土砂接头
坝体填筑，一般都采用<土、砂平起>的施工方法。（2012(1)案例）
一种是<先土后砂>法，即先填土料后填砂砾反滤料；
一种是<先砂后土>法，即先填砂砾料后填土料。[注：天一文化专有版权，未经许可不可转发或复印传播]
土砂结合部，①当采用羊脚碾与气胎碾<联合作业>时，土砂结合部可用气胎碾进行压实。②无此条件时可
采用夯实机具，在夯实土砂结合部时，宜<先夯>土边一侧，等合格后<再夯>反滤料，不得交替夯实，影响
质量。
4.结合部位处理 （3）土砼接头
对于坝身与混凝土结构物（如涵管、和墙等）的连接部位，
①（去污）先将结合面的混凝土表面乳皮、粉尘及其附着杂物清除干净，
②（涂浆）在结合面上洒水湿润，涂刷一层厚约3~5mm的浓黏性土浆、水泥黏性土浆或水泥砂浆，要边涂
刷、边铺土、边碾压，涂刷高度与铺土厚度一致，并应与下部涂层衔接，不得在泥浆干涸后铺土和压实。
泥浆土与水质量比宜为1 : 3.0~1 : 2.5，宜通过试验确定。填土含水率控制应大于最优含水率
1.0%~3.0%。
对于坝身与混凝土结构物（如涵管、和墙等）的连接部位，
③（轻压）靠近混凝土结构物两侧及顶部0.5m范围内填土，不能采用大型机械压实时，可采用小型机械夯
实或人工夯实。[注：天一文化专有版权，未经许可不可转发或复印传播]
④（对称）要注意混凝土结构物两侧均衡填料压实，以免对其产生过大的侧向压力。
（2012[10月](2)、2013(1)、2024(2B)案例）
4.结合部位处理 （4）坝基结合面（土0接头）
➊总方针：
填土，对于基础部位的填土，宜采用<薄层>、<轻碾>的方法。
无论何种坝基，只有填筑厚度达到<2m以上>时，才可以使用重型压实机械。
➋黏性土、砾质土坝基（土基）：应将其表层含水量调节至施工含水量的<上限>范围，用与防渗体土料相
同的碾压参数压实。然后刨毛3~5cm，再铺土压实。
➌非黏性土地基（砂砾石地基）：应先压实，再铺第一层土料，其含水量为施工含水量的<上限>，采用轻
型机械压实，压实干密度可<略低>于设计值。
➍岩基（硬基）：应先把局部凹凸不平的岩石进行整平，封闭岩石表面节理、裂隙，防止渗水冲蚀防渗
体。若岩基干燥可适当洒水，并使用含水量<略高>的土料。
➎前后对比
教材，P94+106，土0接头PK砼0接头。
小结：（一<页>看尽长安花）
1.土石坝施工作业的划分【➊21工序、➋19工序】
【案例】【➋20<综Ⓐ>工序、23A工序】
2.坝料开采【无】
3.坝面作业的基本要求（Ⅰ葡萄施工）【➊11黏加水、12<综>、13非加水、13茅、18茅】
【案例】【➊24<综ⒷⒸⒹ>优缺点、组数量、流水要求】[注：天一文化专有版权，未经许可不可转发或复印传播]
3.坝面作业的基本要求（Ⅱ牙施工）【➊06错距、20错距】
4.结合部位处理【案例】【➊12土砂、13土砼、➋12B土砼、24B土砼】
3.2.4 土石坝的施工质量控制
考情分析：
单选题：无；
多选题：无；
案例题：2011(1)<超纲>，2013(1)<超纲>，2015(1)。
一、二建教材重复程度：90%。
教材内容：
0.前言
1.料场的质量检查和控制
2.坝面的质量检查和控制
3.负温施工的质量检查和控制
3.2.4 土石坝的施工质量控制
导入：[注：天一文化专有版权，未经许可不可转发或复印传播]
0.前言
施工质量控制是土石坝安全的重要保证，它贯穿于土石坝施工的各个环节和施工<全>过程。
土石坝施工质量控制主要包括：➊料场的质量检查和控制（施工前）、➋坝面的质量检查和控制（施工
中、施工后）。
1.料场的质量检查和控制 ➊仓库查“土”和“石”
（1）<土料场>检查内容：①土质情况、②杂质含量、③土块大小、④含水量等。
④含水量的检查方法：“手检”和含水量测定仪测定。
手检：手握成团，落地开花；。
机检：含水量测定仪，测试结果直接从LCD读取，即插即读。
（5）<石料场>检查内容：①石质、②风化程度、③石料级配大小、④形状。
（此石非彼石：教材，P95+96，对比）
1.料场的质量检查和控制 ➋“土”查到问题怎么办？
（2）含水量<偏高>：
（2020(2)、2022(2B)、2024(2B)案例）
外部措施：改善料场的排水条件和采取防雨措施。
内部措施：进行翻晒处理，采取轮换掌子面的办法，也可以采用机械烘干法烘干。
（3）含水量<偏低>时：
➊黏性土料：在料场加水。
料场加水的有效方法是：①分块筑畦埂（qígěng）→②灌水浸渍→③轮换取土（2024(2A)案例）。地形高
差大也可采用<喷灌机>喷洒。无论哪种加水方式 ，均应进行现场试验。
➋非黏性土料：可用洒水车在坝面喷洒加水，避免运输时从料场至坝上的水量损失。
百度：
畦埂：畦田两侧用以隔断水流，防止串畦跑水的土埂。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.坝面的质量检查和控制 （2）检查内容和方法
➊（施工中）的土检查什么：在坝面作业中，应对①铺土厚度、②土块大小、③含水量、④压实后的干密
度等进行检查。
➋（施工中）含水量怎么测定：含水量测定仪测定。
➌（施工中、施工后）干密度的测定：
①黏性土：200～500cm³的环刀取样测定；（2024(2B)案例）
②砂（土）：500cm³的环刀取样测定；
③砾质土、砂砾料、反滤料：灌水法或灌砂法测定（2010(2)考点）；
④堆石：一般用灌水法测定。
⑤砂砾料：因缺乏细料而架空时，灌水法。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2010(2)-23.测定反滤料的干密度可采用（ ）。
A.燃烧法
B.烘干法
C.灌水法
D.蒸发皿法
E.灌砂法
答案：CE
解析：砾质土、砂砾料、反滤料干密度：灌水法或灌砂法测定。
2.坝面的质量检查和控制 （2）力学性能抽样
抽样数量：沿坝高5～10m，取代表性试样（总数不宜少于30个）进行室内物理力学性能试验。（模拟
题）
2.坝面的质量检查和控制 （3）反滤层抽样
①排水反滤层：每层在25m×25m的面积内取样1～2个；
②条形反滤层：每隔50m设一取样断面，每个取样断面每层取样不得少于4个。（2010(2)、2012(2)考
点）
例题：2012(2)-7.对土坝条形反滤层进行质量检查时，每个取样断面每层取样个数最少需（ ）个。
A.2 B.4
C.6 D.8
答案：B（本题也是2010(2)选择题）
解析：
①排水反滤层：每层在25m×25m的面积内取样1～2个；
②条形反滤层：每隔50m设一取样断面，每个取样断面每层取样不得少于4个。
2.坝面的质量检查和控制 （4）坝面堆石部位
堆石棱体与堆石体的质量检查内：①石料的质量、②风化程度、③石块的重量、④尺寸、⑤形状、⑥堆筑
过程有无离析架空现象发生等。（案例题）
2. 负温施工的质量检查和控制
三个施工：
➊低温施工：当日平均气温低于0℃时，黏性土料应按<低温季节>进行施工管理。[注：天一文化专有版权，未经许可不可转发或复印传播]
➋不要施工：当日平均气温低于-10℃时，<不宜>填筑土料。
（理由：正常情况，0℃水会变成冰，但是土里面的水要变成冰，要-10℃以下，这个时候土里面液体不能
施工了。）
➌正常施工：0℃以上。
3.负温施工的质量检查和控制 ➊低温施工
<低温季节>施工管理
（1）（土的要求）
Ⓐ含水量要求：黏性土含水量略<低于>塑性，防渗体土料含水量<不大于（也是低于）>塑性的90%。
（本来加水的目的是方便施工，但是0℃施工的时候，水会变成冰后“浑水摸鱼”地像石了，这样不好施
工）
Ⓑ温度要求：压实土料温度应在-1℃以上。
Ⓒ机械要求：宜采用<重型>碾压机械。
Ⓓ薄弱环节要求：坝体分段结合处<不得>存在冻土层、冰块。
<低温季节>施工管理
（2）（石头的要求）
Ⓐ含水量要求：砂砾料的含水量应<小于>4%，不得加水。
Ⓑ温度要求：填筑时应基本保持正温，冻料含量控制在10%以下，冻块粒径不超过10cm，且均匀分布。
（冻料含量高或者冻块粒径大，则是在大坝埋了一个冰雷，天气一暖和，就要爆炸成水了。）
3.负温施工的质量检查和控制 ➋不要施工温度
（3）（特殊情况，此时非彼时，此（十）非彼（十））
当<日最低>气温低于－10℃ 时，可以采用搭建<暖棚>进行施工。
小结：（一<页>看尽长安花）
1.料场的质量检查和控制【案例】【➊13<超>复核、15<超>复查、
➋20<综Ⓑ>减水、22B减水、2A加水、24B<综Ⓑ>减水】
2.坝面的质量检查和控制【➋10干密度、10取样数、12取样数】
【案例】【➊10<综Ⓑ>干密度方法、15<综Ⓑ>反滤层、24B<综Ⓑ>干密度方法】
3.负温施工的质量检查和控制【无】
4.坝体压实检查项目（电力强标DL/T）【➋12反滤料、13过渡料】
