专题强化二十 带电粒子在组合场中的运动
学习目标 1.学会处理带电粒子在磁场和磁场组合场中的运动。 2.学会处理带电
粒子在磁场和电场组合场中的运动。
1.组合场
电场与磁场各位于一定的区域内，并不重叠，电场、磁场交替出现。
2.分析思路
(1)画运动轨迹：根据受力分析和运动学分析，大致画出粒子的运动轨迹图。
(2)找关键点：确定带电粒子在场区边界的速度(包括大小和方向)是解决该类问题
的关键。
(3)划分过程：将粒子运动的过程划分为几个不同的阶段，对不同的阶段选取不
同的规律处理。
3.“磁偏转”和“电偏转”的比较
电偏转
磁偏转
偏转条件
带电粒子以v0⊥E 进入匀强电场
(不计重力)
带电粒子以v⊥B 进入匀强磁场
(不计重力)
受力情况
只受恒定的电场力F＝qE
只受大小恒定的洛伦兹力F＝qvB
运动情况
类平抛运动
匀速圆周运动
运动轨迹
求解方法
利用类平抛运动的规律得x＝
v0t，y＝at2，a＝，tan θ＝
根据牛顿第二定律和向心力公式
可得qvB＝m，T＝，t＝
考点一 磁场与磁场组合
磁场与磁场的组合问题实质就是两个有界磁场中的圆周运动问题，带电粒子在两
个磁场中的速度大小相同，但轨迹半径和运动周期往往不同。解题时要充分利用
两段圆弧轨迹的衔接点与两圆心共线的特点，进一步寻找边角关系。
例1 (2024·河北石家庄模拟)如图1 所示，在平面直角坐标系内有边长为L 的正
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
方形Oabc，O 为坐标原点，Oa 边和x 轴重合，e、f、g、h 为四边中点，正方形
Oabc 上半区域存在垂直于纸面向外的匀强磁场(未画出)，下半区域存在垂直于
纸面向里的匀强磁场，上、下两半区域内磁感应强度大小相等。一个不计重力、
质量为m、电荷量绝对值为q、带负电的粒子从h 点以速度v0沿与hg 成θ＝30°
角进入磁场，之后恰好从n 点进入上半区域的磁场。
图1
(1)求磁场区域内磁感应强度的大小；
(2)粒子离开磁场区域后打中y 轴上的P 点，求P 点的坐标以及粒子从h 点运动到
P 点的时间。
答案 (1) (2) ＋
解析 (1)在下半区域，由几何关系可知，粒子做圆周运动的半径为R＝
由qv0B＝m
解得B＝。
(2)粒子经过n 点时速度方向也和hg 成30°角进入上半区域，恰好经过g 点，由几
何关系可知Pc＝gc·tan 60°＝L，OP＝Oc＋Pc＝L＋L
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
所以P 点的坐标为
粒子在磁场中的运动周期为T＝＝
粒子在下半区域运动的时间t1＝T＝，在上半区域运动的时间t2＝T＝
粒子射出磁场区域后运动到P 点的时间t3＝＝＝
所以粒子从h 点运动到P 点的时间为t＝t1＋t2＋t3＝＋。
如图2，空间存在方向垂直于纸面(xOy 平面)向里的磁场。在x≥0 区域，磁感应
强度的大小为B0；x＜0 区域，磁感应强度的大小为λB0(常数λ＞1)。一质量为
m、电荷量为q(q＞0)的带电粒子以速度v0从坐标原点O 沿x 轴正向射入磁场，
此时开始计时，当粒子的速度方向再次沿x 轴正向时(不计重力)，求：
图2
(1)粒子运动的时间；
(2)粒子与O 点间的距离。
答案 (1) (2)
解析 (1)在匀强磁场中，带电粒子做匀速圆周运动。设在x≥0 区域，圆周半径
为r1；在x＜0 区域，圆周半径为r2。由洛伦兹力提供向心力得
qv0B0＝m①
qv0λB0＝m②
设粒子在x≥0 区域运动的时间为t1，则t1＝③
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~

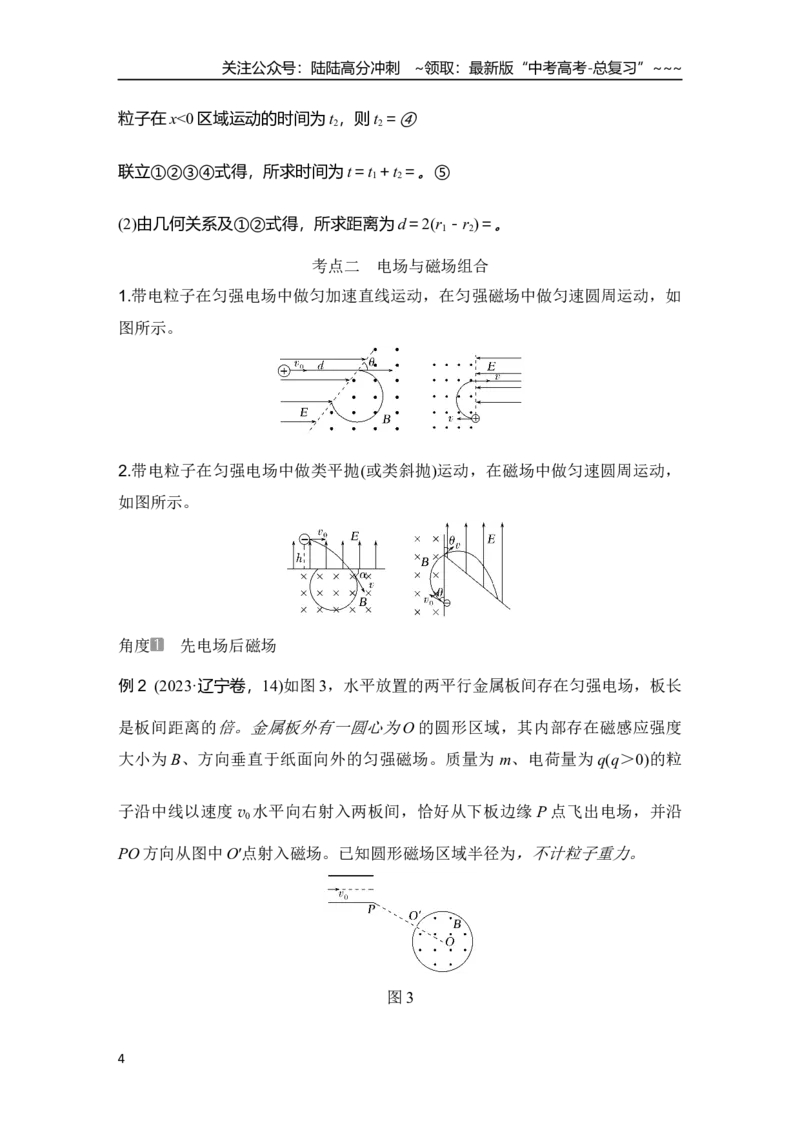

粒子在x<0 区域运动的时间为t2，则t2＝④
联立①②③④式得，所求时间为t＝t1＋t2＝。⑤
(2)由几何关系及①②式得，所求距离为d＝2(r1－r2)＝。
考点二 电场与磁场组合
1.带电粒子在匀强电场中做匀加速直线运动，在匀强磁场中做匀速圆周运动，如
图所示。
2.带电粒子在匀强电场中做类平抛(或类斜抛)运动，在磁场中做匀速圆周运动，
如图所示。
角度
先电场后磁场
例2 (2023·辽宁卷，14)如图3，水平放置的两平行金属板间存在匀强电场，板长
是板间距离的倍。金属板外有一圆心为O 的圆形区域，其内部存在磁感应强度
大小为B、方向垂直于纸面向外的匀强磁场。质量为m、电荷量为q(q＞0)的粒
子沿中线以速度v0水平向右射入两板间，恰好从下板边缘P 点飞出电场，并沿
PO 方向从图中O′点射入磁场。已知圆形磁场区域半径为，不计粒子重力。
图3
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
(1)求金属板间电势差U；
(2)求粒子射出磁场时与射入磁场时运动方向间的夹角θ；
(3)仅改变圆形磁场区域的位置，使粒子仍从图中O′点射入磁场，且在磁场中的
运动时间最长。定性画出粒子在磁场中的运动轨迹及相应的弦，标出改变后的圆
形磁场区域的圆心M。
答案 (1) (2)60° (3)见解析图
解析 (1)设平行金属板间距为d，则平行金属板板长为d，粒子在两平行金属板
间做类平抛运动
水平方向：d＝v0t
竖直方向：d＝t
又vy＝t
联立解得U＝。
(2)粒子进入磁场时的速度v＝＝v0
设速度与水平方向的夹角为α，有tan α＝＝
则α＝30°
由qvB＝得
粒子在磁场中做圆周运动的半径r＝＝
已知圆形磁场半径R＝，则r＝R
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
作出粒子在磁场中的运动轨迹，如图甲所示
粒子射出磁场时与射入磁场时运动方向间的夹角θ 与粒子在磁场中运动轨迹所对
应的圆心角相等，由几何关系可得tan ＝＝
故θ＝60°。
(3)根据几何关系，
将磁场圆绕O′点顺时针旋转，当O 点转到M 点，粒子在磁场中的运动轨迹相应
的弦为磁场圆的直径时，粒子在磁场中的运动时间最长。作出粒子在磁场中的运
动轨迹及相应的弦，标出改变后的磁场圆的圆心M，如图乙所示。
角度
先磁场后电场
例3 (2024·河北衡水模拟)如图4 所示，xOy 坐标系的第一象限，一等腰三角形
OAC，底角为53°，底边长为14L，内有垂直纸面向里的匀强磁场，磁感应强度
大小为B，在OC 边界的左侧有与y 轴平行的匀强电场，D 是底边OA 的中点。
质量为m，电荷量为q 的带正电的粒子以一定的初速度，从OA 边上的D 点沿y
轴正方向垂直射入磁场，恰好从OC 边上某点沿着与x 轴平行的方向射入匀强电
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
场(不计粒子的重力)，求：
图4
(1)粒子的速度大小；
(2)粒子离开磁场后，经过x 轴上N 点(图中没有标出)，已知NO＝5L，求匀强电
场的电场强度；
(3)求粒子从D 点到达N 点所经历的时间。
答案 (1) (2) (3)
解析 (1)粒子在磁场中匀速圆周运动的轨迹如图所示，粒子做圆周运动的圆心
为G，根据几何关系有GD＝FG＝R、OG＝R，
则OD＝R＋R＝7L
解得R＝4L
根据洛伦兹力提供向心力有qvB＝m
解得v＝。
(2)粒子在电场中的类平抛运动轨迹如上图所示，
粒子在垂直电场线方向做匀速直线运动，位移为
x＝GN＝8L
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
沿电场线方向做匀加速直线运动，位移为
y＝FG＝4L
根据x＝vt，y＝at2，a＝
解得E＝。
(3)设粒子在磁场中运动的时间为t1，在电场中运动的时间为t2，t1＝T
带电粒子在磁场中运动的周期为T＝
联立得t1＝、x＝GN＝8L＝vt2
解得t2＝
所以时间t＝t1＋t2＝。
角度
带电粒子在电场、磁场中的交替运动
例4 (2024·湖南常德高三月考)如图5 所示，在x 轴上方存在磁感应强度为B、方
向垂直纸面向里的匀强磁场，在x 轴下方存在竖直向上的匀强电场。一个质量为
m、电荷量为q、重力不计的带正电粒子从y 轴上的P(0，h)点沿y 轴正方向以某
初速度开始运动，一段时间后，粒子与x 轴正方向成θ＝60°第一次进入电场。求：
图5
(1)粒子在磁场中运动的轨道半径r 和速度大小v；
(2)若粒子经过y 轴上Q 点时速度方向恰好与y 轴垂直，匀强电场的电场强度大小
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
E；
(3)粒子返回出发点P 所用的总时间t。
答案 (1)2h (2) (3)＋
解析 (1)粒子在磁场中做匀速圆周运动，运动轨迹如图所示
由几何知识得rcos 60°＝h，解得r＝2h
粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力
由牛顿第二定律得qvB＝
解得粒子在磁场中做匀速圆周运动的速度大小v＝。
(2)粒子在电场中做类平抛运动，粒子经过y 轴的Q 点时速度方向恰好与y 轴垂直，
则粒子到达Q 点时沿电场方向的速度为零，则有垂直电场方向
r＋ rsin 60° ＝ vcos 60° t1
沿电场方向vsin 60°＝at1
a＝
联立可得匀强电场的电场强度大小E＝
粒子在第三象限电场中的运动时间为t1＝。
(3)粒子第一次在第二象限的磁场中运动的时间为t2，如图示关系有
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
t2＝T
由qvB＝，T＝得T＝
又t＝2(t1＋t2)
解得t＝＋。
A 级 基础对点练
对点练1 磁场与磁场组合
1.如图1 所示，竖直放置的PQ 板左侧为垂直纸面向里的匀强磁场，右侧为垂直
纸面向外的匀强磁场，磁感应强度大小均为B＝0.332 T，一质量m＝6.64×10－27
kg，带电荷量q＝3.2×10－19 C 的粒子(不计重力)从小孔1 位置以垂直板方向，
大小为v＝3.2×106 m/s 的速度开始运动，依次通过小孔2、3、4，已知相邻两
孔间的距离相等。则( )
图1
A.粒子带负电
B.相邻两孔间的距离为0.2 m
C.带电粒子从小孔1 运动到小孔4 所需时间约为5.89×10－7 s
D.带电粒子在PQ 板右侧匀强磁场中运动的时间约为1.95×10－7 s
答案 C
解析 由左手定则可判断出粒子带正电，故A 错误；画出粒子的运动轨迹如图
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
所示，由洛伦兹力提供向心力得qvB＝m，可得R＝＝0.2 m，则d＝2R＝0.4 m，
故B 错误；圆周运动周期为T＝≈3.93×10－7 s，带电粒子从小孔1 运动到小孔4
所需时间等于1.5T，即约为5.89×10－7 s，故C 正确；如图所示，带电粒子在
PQ 板右侧匀强磁场中运动的时间等于T，约为3.93×10－7 s，故D 错误。
2.(2022·广东卷，7)如图2 所示，一个立方体空间被对角平面MNPQ 划分成两个
区域，两区域分布有磁感应强度大小相等、方向相反且与z 轴平行的匀强磁场。
一质子以某一速度从立方体左侧垂直Oyz 平面进入磁场，并穿过两个磁场区域。
下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是( )
图2
答案 A
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
解析 由题意知当质子垂直Oyz 平面进入磁场后先在MN 左侧运动，刚进入时根
据左手定则可知受到沿y 轴正方向的洛伦兹力，做匀速圆周运动，即质子会向y
轴正方向偏移，y 轴坐标增大，在MN 右侧磁场方向反向，由对称性可知，A 可
能正确，B 错误；质子的运动轨迹在Ozx 平面的投影为一条平行于x 轴的直线，
故C、D 错误。
对点练2 电场与磁场组合
3.(多选)圆心为O、半径为R 的圆形区域内存在磁感应强度大小为B、方向垂直
纸面的匀强磁场(未画出)，磁场边缘上的A 点有一带正电粒子源，半径OA 竖直，
MN 与OA 平行，且与圆形边界相切于B 点，在MN 的右侧有范围足够大且水平
向左的匀强电场，电场强度大小为E。当粒子的速度大小为v0且沿AO 方向时，
粒子刚好从B 点离开磁场，不计粒子重力和粒子间的相互作用，下列说法正确
的是( )
图3
A.圆形区域内磁场方向垂直纸面向外
B.粒子的比荷为
C.粒子在磁场中运动的总时间为
D.粒子在电场中运动的总时间为
答案 AB
解析 根据题意可知，粒子从A 点进入磁场时，受到方向向右的洛伦兹力的作
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
用，根据左手定则可知，圆形区域内磁场方向垂直纸面向外，故A 正确；根据
题意可知，粒子在磁场中的运动轨迹如图甲所示。根据几何关系可知，粒子做圆
周运动的半径为R，粒子在磁场中运动轨迹所对圆心角为，根据洛伦兹力提供向
心力有qv0B＝m，可得＝，故B 正确；根据题意可知，粒子从B 点进入电场之后，
先向右做匀减速运动，再向左做匀加速运动，再次到达B 点时，速度的大小仍
为v0，再次进入磁场，运动轨迹如图乙所示。则粒子在磁场中的运动时间为t 磁
＝＝，故C 错误；粒子在电场中，根据牛顿第二定律有qE＝ma，解得a＝＝，
根据v0＝at 结合对称性可得，粒子在电场中运动的总时间为t 电＝＝，故D 错误。
4.(多选)如图4 所示，在x 轴上方第一象限内存在垂直纸面向里的匀强磁场，x 轴
下方存在沿y 轴正方向的匀强电场。a、b 两个重力不计的带电粒子分别从电场
中的同一点P 由静止释放后，经电场加速从M 点射入磁场并在磁场中发生偏转。
最后从y 轴离开磁场时，速度大小分别为v1和v2，v1的方向与y 轴垂直，v2的方
向与y 轴正方向成60°角。a、b 两粒子在磁场中运动的时间分别记为t1和t2，则
以下比值正确的是( )
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
图4
A.v1∶v2＝2∶1
B.v1∶v2＝1∶2
C.t1∶t2＝3∶2
D.t1∶t2＝3∶8
答案 AD
解析 粒子在电场中加速，设加速的位移为x，则根据动能定理有qEx＝mv2，解
得v＝，粒子在磁场中运动时，其轨迹如图所示。a 粒子运动轨迹的圆心为O，b
粒子运动轨迹的圆心为O′，根据几何知识可知，r2·sin 30°＋r1＝r2，则r1∶r2＝
1∶2，根据洛伦兹力提供向心力，有r＝，联立可得∶＝1∶4，v1∶v2＝2∶1，
故A 正确，B 错误；粒子在磁场中运动的周期T＝＝，粒子在磁场中运动的时间
t＝T，则两粒子的运动时间之比t1∶t2＝3∶8，故C 错误，D 正确。
B 级 综合提升练
5.如图5 所示，虚线ab 上方存在方向垂直纸面向里、磁感应强度大小为B 的匀
强磁场Ⅰ，下方存在方向相同、磁感应强度大小为λB 的匀强磁场Ⅱ，虚线ab 为
两磁场的分界线。M、O、N 位于分界线上，点O 为MN 的中点。一电子从O 点
射入磁场Ⅰ，速度方向与分界线ab 的夹角为30°，电子离开O 点后依次经N、M
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
两点回到O 点。已知电子的质量为m，电荷量为e，重力不计，求：
图5
(1)λ 的值；
(2)电子从射入磁场到第一次回到O 点所用的时间。
答案 (1) (2)
解析 (1)电子在磁场中的运动轨迹如图所示。
设电子在匀强磁场Ⅰ、Ⅱ中做匀速圆周运动的半径分别为R1、R2，电子在磁场中
做匀速圆周运动有evB＝①
evλB＝②
由于最终能回到O 点，由几何关系，可得R2＝2R1③
联立①②③，解得λ＝ 。
(2)电子在磁场Ⅰ中的运动周期T1＝
电子在磁场Ⅱ中的运动周期T2＝＝
设电子经过三段轨迹的时间分别为t1、t2、t3，由几何关系可得
O 到N 的圆心角为60°，则t1＝T1
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
N 到M 的圆心角为300°，则t2＝T2
M 到O 的圆心角为60°，则t3＝T1
电子从射入磁场到第一次回到O 点所用的时间为t＝t1＋t2＋t3
联立以上式子，解得t＝。
6.(2024·河南安阳高三期末)如图6 所示，在平面直角坐标系x 轴上方有磁感应强
度大小不变的匀强磁场，在x 轴下方有平行于xOy 平面的匀强电场，且与x 轴成
45°角斜向右上方。一个质量为m、电荷量为q 的带正电粒子，以初速度v0从y
轴上P 点沿y 轴正方向射出，OP＝d，若磁场方向垂直坐标平面向外，则粒子第
一次经过x 轴进入电场和第二次经过x 轴的位置均在Q 点(未画出)；若磁场方向
垂直坐标平面向里，则粒子第二次经过x 轴的位置也在Q 点，不计粒子的重力，
求：
图6
(1)匀强磁场的磁感应强度B 的大小；
(2)匀强电场的电场强度E 的大小；
(3)若磁场方向垂直坐标平面向外，粒子从P 点射出到第三次经过x 轴所用的时
间。
答案 (1) (2) (3)
解析 (1)若磁场方向垂直坐标平面向外，则粒子第一次经过x 轴进入电场和第
二次经过x 轴的位置均在Q 点，说明粒子到达Q 点时的速度方向与电场强度方
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
向相反，则由几何关系有OP＝d＝rcos 45°
解得r＝2d
根据洛伦兹力提供向心力有qv0B＝m
联立可得B＝。
(2)若磁场方向垂直坐标平面向里，则粒子第二次经过x 轴的位置也在Q 点，轨
迹如图甲，则MO＝OQ＝r＋rcos 45°＝(2＋)d，MQ＝2MO
则根据类平抛规律有MQ·sin 45°＝v0t
MQ·cos 45°＝t2
解得E＝。
(3)磁场方向垂直向外时，运动轨迹如图乙所示，则粒子第一次在磁场中运动的
时间t1＝·＝
粒子进入电场后先做减速运动，速度减小到0 用时设为t2，后反向加速，仍用时
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
间t2第二次回到x 轴，则
v0＝t2
解得t2＝
粒子再次进入磁场做圆周运动，再次到达x 轴时所用时间t3＝·＝
则粒子从P 点射出到第三次经过x 轴所用的时间t 总＝t1＋2t2＋t3＝＋＝。
C 级 培优加强练
7.(2024·广东深圳模拟)如图7 所示，MHN 和PKQ 为竖直方向的平行边界线，水
平线HK 将两边界围成区域分为上下两部分，其中Ⅰ区域内为竖直向下的匀强电
场，Ⅱ区域内为垂直纸面向外的匀强磁场，一质量为m，电荷量为q 的带正电粒
子从左边界A 点以初速度v0垂直边界进入Ⅰ区域，从C 点离开Ⅰ区域进入Ⅱ区
域。已知AH＝h，HC＝2h，粒子重力不计。
图7
(1)求Ⅰ区域匀强电场的电场强度E 的大小；
(2)若两竖直边界线距离为4h，粒子从Ⅱ区域左边界射出，求Ⅱ区域内匀强磁场
的磁感应强度大小范围。
答案 (1) (2)<B<
解析 (1)如图所示，粒子从A 点至C 点做类平抛运动，垂直电场方向有2h＝v0t1
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
平行电场方向有h＝at
根据牛顿第二定律有qE＝ma
联立解得E＝。
(2)粒子在C 点速度的竖直分量vCy＝at1＝v0
故粒子在C 点的速度为vC＝＝v0
方向为斜向右下方与HK 夹角为45°，当粒子恰好不从MN 边界出射时，粒子轨
迹如图轨迹①所示，
设此种情况下，粒子在磁场中轨道半径为r1，由几何知识得r1＋r1sin 45°＝2h
解得r1＝2h
粒子在磁场中做匀速圆周运动，由洛伦兹力提供向心力有qvCB1＝m
解得B1＝
当粒子恰好不从PQ 边界出射，粒子轨迹如图轨迹②所示，由几何知识得r2－
r2sin 45°＝2h
解得r2＝2h
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考高考-总复习”~~~
粒子在磁场中做匀速圆周运动，由洛伦兹力提供向心力，有qvCB2＝m
解得B2＝
所以Ⅱ区域内匀强磁场的磁感应强度大小范围为<B<。
