三周,我用AI又造了一款跨平台波形分析软件
上一篇文章《我没写一行代码，用AI造了一个配网分析系统》发出后，收到了不少同行的私信，有鼓励的，有好奇的，也有直接问”你到底用的什么AI的，评论区有的说看的很有力量，这句话让我备受鼓舞。
今天这篇文章，算是那篇的续集。
做配网接地保护这些年，经常有一线工程师发录波文件过来让我帮忙分析。问题是——我用的是 Macbook，传统录波分析软件全是 Windows 的，装都装不上。每次只能让对方截图发过来，看着压缩过的截图判断波形，该放大的地方放不大，该量的数据量不了。
这个痛点忍了很久。我一直想找一款支持 macOS 的波形分析工具，找了一圈，没有。
后来在做 iPMU 配网分析平台（网页版）的过程中，我决定干脆自己造一个——不是网页端的在线系统，而是一个装在电脑上、开箱即用的桌面端波形分析软件。
从零开始，到完整可用，用了三周。
那些用了十几年的录波软件，你忍够了吗？
做配网保护的人，几乎都绑在同一类软件上——厂家自带的录波分析工具。它们有一些共同特征，说出来你一定不陌生：
①只能装 Windows。Mac 用户？不存在的。
②界面停留在 2005 年。灰色按钮、像素图标、拥挤的菜单栏，看一眼就不想打开第二次。
③大文件直接卡死。采样点一多，拖拽缩放像放幻灯片。
④读一个 RMS 要点四五下。选区、右键、选测量类型、等结果弹窗……
⑤通道间相位差只能靠目测。没有相量重构、没有自动对齐，CT/PT 引入的比差和角差无从校正。
⑥格式互不兼容。换个品牌的录波器，文件就打不开了。
⑦授权费动辄数千上万。有些还绑定硬件，换台电脑又要重新激活。
这些问题，每一条单独拿出来都不算致命，但加在一起，就是一种持续的消耗。你不是不能用，而是每次用都在忍。
iPMU 波形分析软件
这是我针对上述痛点，从零设计开发的一款桌面端波形分析工具。
✅ 跨平台— macOS + Windows 双平台原生支持
✅ 免费— 基础功能完全免费，无授权费，不绑定硬件
✅ 轻量— 安装包仅约 6MB，无需额外运行环境
✅ 现代 UI— 深色工业主题，专为长时间波形分析设计
功能，是拿来用的
▎多格式兼容：COMTRADE · CSV · WDF
完整支持 IEEE C37.111 COMTRADE 标准（1999/2013），兼容 .cfg/.dat、.cff、ZIP 压缩包，GBK 编码的中文站名和通道名无乱码。同时支持通用 CSV 格式导入。
特别值得一提的是对 WDF 格式的原生支持。WDF 是横河（Yokogawa）系列数字录波器的专有格式，长期以来只能用横河自家软件打开。在 iPMU 波形分析软件中，WDF 文件可以直接加载、直接分析，不需要任何格式转换。据我所知，目前市面上能原生支持 WDF 的免费分析工具屈指可数。
▎通道智能映射
加载文件后，软件会自动识别通道名称和单位，将其映射到 Ua/Ub/Uc/Ia/Ib/Ic 等标准角色，无需手动配置。不同厂家的录波器通道命名千差万别——有的叫”554水电站2#_IA”，有的叫”A相电流”——映射引擎会通过关键字和 DFT 幅值自动判别。映射结果不满意，也可以手动拖拽调整。

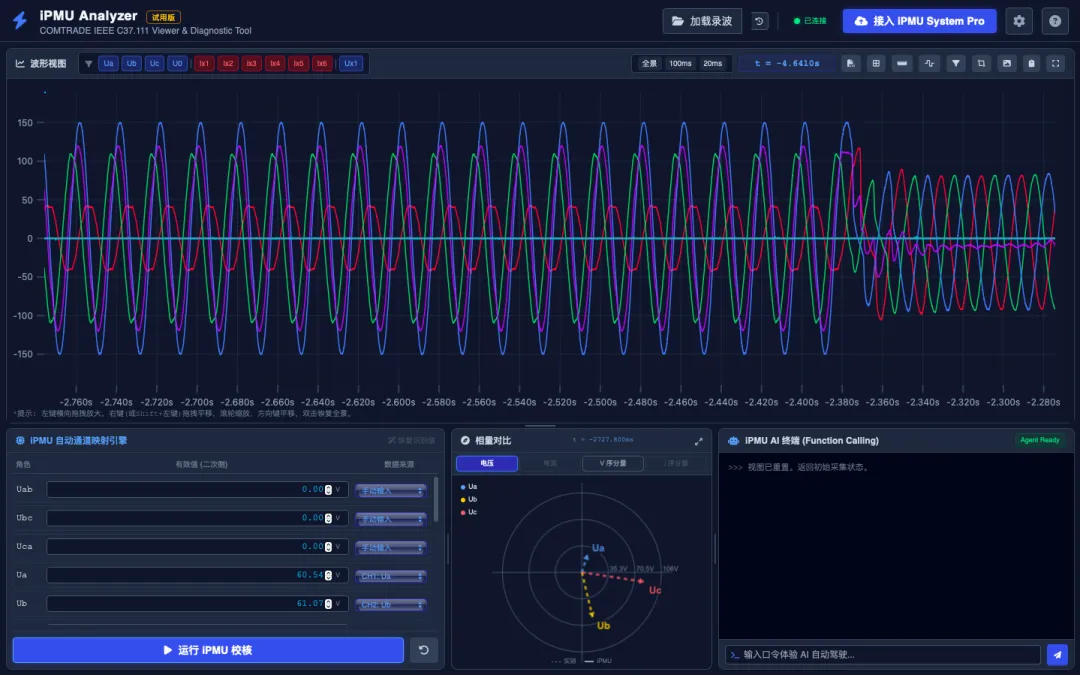

▎高性能波形渲染
基于 uPlot 高性能图表引擎，结合 LTTB 智能降采样算法，通道数量不设上限，按文件实际通道数自动适配。百万级采样点下依然保持流畅缩放和平移，鼠标滚轮缩放、拖拽平移、双击恢复全景——传统录波软件中”采样点一多就卡死”的问题，在这里不存在。

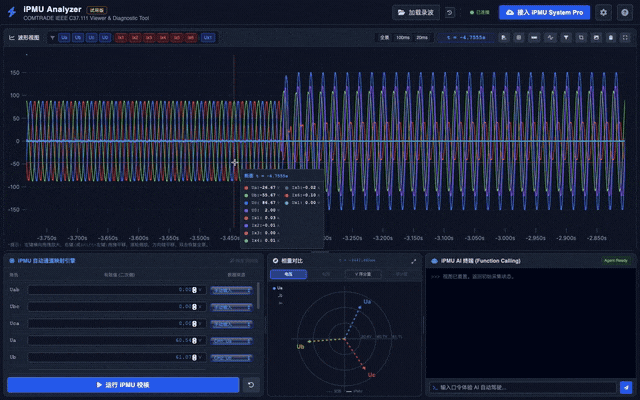

▎光标追踪向量图
鼠标在波形上移动时，右侧向量图实时显示光标位置的一周期 DFT 相量——基波幅值、相位角随光标联动更新。不需要手动选区、不需要等待计算弹窗，移动鼠标就能”看到”任意时刻的相量关系。说白了，鼠标从左到右划一遍，从相位关系的变化就能快速判断异常区段，有经验的人可以直接解读出发生了什么类型的故障。

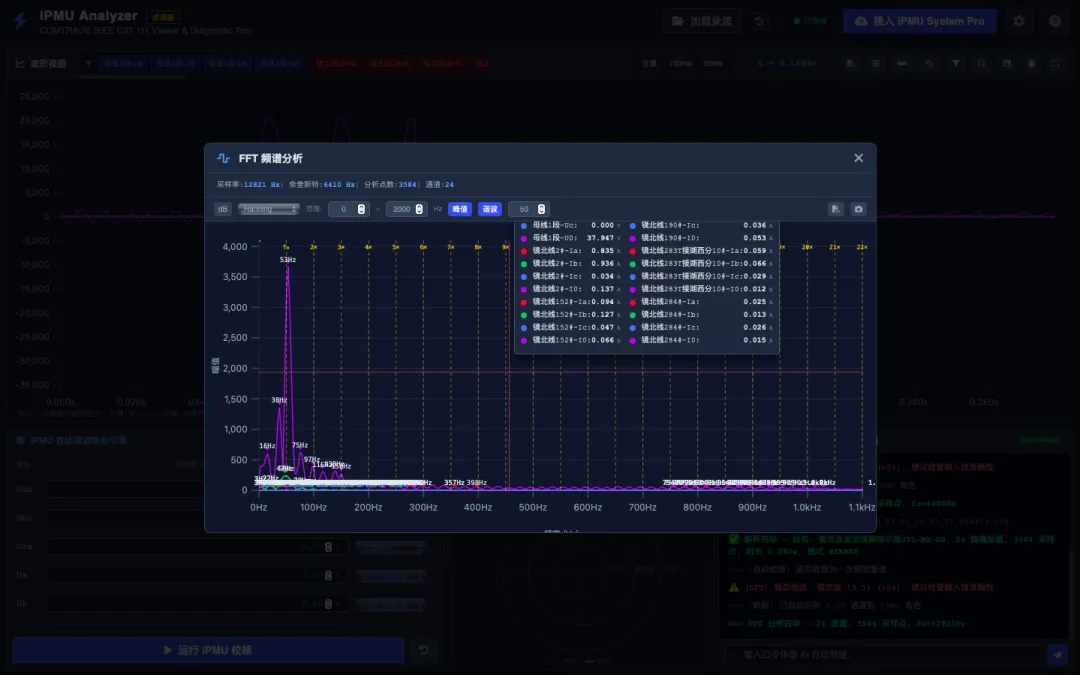

▎FFT 频谱分析
内置完整的 FFT 频谱分析模块，支持四种窗函数（Hanning / Hamming / Blackman / 矩形窗）、线性与 dB 双模显示、频率范围调节、峰值自动标注、谐波标尺（可指定基波频率显示整数倍谐波位置），分析结果支持一键导出 CSV 和 PNG。

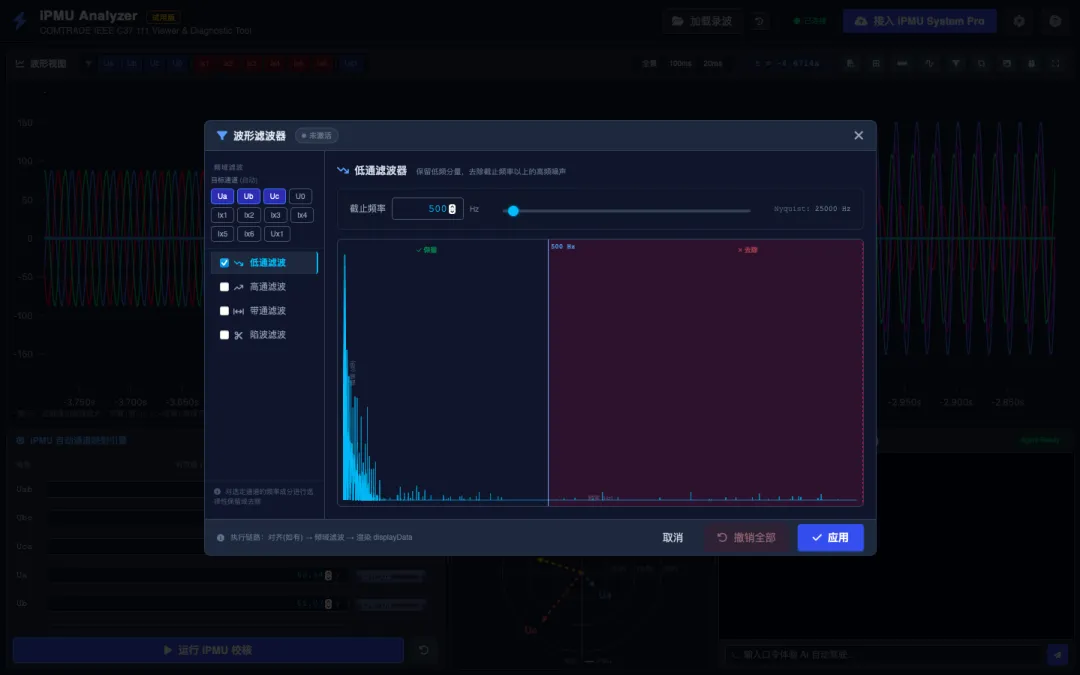

▎频域滤波器
提供低通、高通、带通、陷波四种频域滤波类型，每种滤波器都有独立的频域实时预览——调节截止频率时，可以直观看到保留和去除的频段。一键”去除 50Hz 基波”可以快速观察谐波成分。所有滤波操作支持一键撤销，恢复原始波形。
▎双光标测量 · 截图 · 数据导出
双光标模式下在波形上点击放置 A、B 两个标记点，自动计算时间差、频率、峰值差和峰峰值。波形视图支持全图 PNG 导出、矩形区域截图、一键复制到剪贴板，数据可导出为 CSV（自动添加 UTF-8 BOM，Excel 直接打开无乱码）。
▎iPMU 相量重构 · 时域对齐

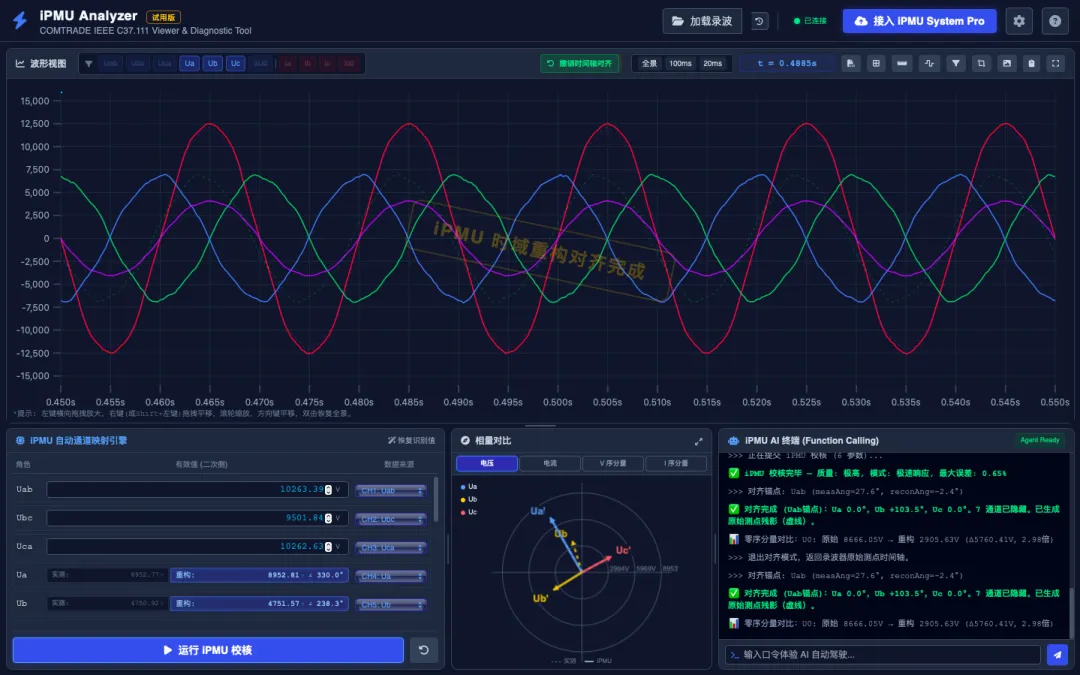

软件可接入 iPMU 算法引擎。加载录波文件后，自动提取通道电压值，调用 iPMU API 进行相量重构——不依赖 CT/PT 参数，基于广义复合序网模型直接输出系统真实的幅值与角度。重构后，向量图以虚线（录波器实测）与实线（iPMU 重构）叠加显示，差异一目了然。
时域对齐功能以线电压为锚点，逐通道计算实测相位与重构相位的差值，自动校正各通道间采样时刻不一致导致的相位偏差，支持一键撤销。（该功能需配置 iPMU API 账户，四月中旬公测后可申请。）
▎AI 智能诊断终端
内置 AI 对话终端，可基于当前光标位置自动提取三周波范围内的谐波特征（1~21 次谐波 + THD），发送至 iPMU AI 诊断引擎进行分析。不需要手动整理数据，点一下快捷指令，AI 直接基于当前波形给出诊断建议。（AI 诊断功能暂未正式开放，届时请关注 iPMU 系统通知。）
三周，我没写一行代码
熟悉这个公众号的朋友都知道，我是做配网接地保护的，干了十几年，做过两套视频课程，提出过广义复合序网模型理论，拿过发明专利——但我不会写代码，一行都不会。
这款软件从第一行代码到打包成安装文件，全程由 AI 完成。主要由 Gemini 和 Claude 两个 AI 协作承担架构设计和编码工作，我负责的是：提需求、定方向、验证结果、纠正错误。
整个过程大概是这样的：我告诉 AI 我需要什么功能，它写代码；我测试，发现问题，反馈给它，它修改；我再验证，如此反复。不需要懂 JavaScript、不需要懂 Rust、不需要懂前端框架——我需要懂的，是波形分析本身需要的专业逻辑。
三周时间，一个不会编程的电力工程师，借助 AI 做出了包含波形渲染、FFT 频谱、频域滤波、相量重构、AI 诊断在内的完整桌面应用。这在两年前是完全不可想象的事情。
我想用这个经历告诉同行一件事：AI 不是取代你，而是让你能做到以前做不到的事。领域知识是真正的壁垒，代码只是实现手段。当 AI 把实现手段的门槛降到零，领域专家反而成了最大的受益者。
iPMU 配网分析平台，四月中旬公测
iPMU 波形分析软件是 iPMU 配网分析平台生态的一部分。iPMU 网页版平台将于 2026 年 4 月中旬正式上线公测，届时这款桌面端波形分析软件也将在平台工具箱页面提供免费下载。
波形对齐功能需配置 iPMU API 连接（右上角按钮设置），公测开放后可自行申请账号。AI 智能诊断功能暂未开放，后续开放时间请留意 iPMU 系统内通知。
如何获取试用版
当前 v0.1.0 试用版正在基础导论和进阶理论课程会员群内优先分发测试。如果你是课程学员，已经可以在群内获取安装包。
如果你不是学员但有兴趣提前体验，可以扫描下方二维码加入P.D.W 微信群，我们会在群内同步最新版本和使用反馈。
写给同行的话
做这个软件的初衷很简单：我自己需要。别人发录波文件过来我打不开，这个问题困扰了我好几年。后来发现不只是我，很多同行都在用着十几年前的软件，不是因为好用，而是因为没得选。
电力行业不缺技术积累，缺的是把这些积累变成好用工具的那一步。我们这个行业的软件生态，坦率地说，落后于时代太多了。不是因为大家不想改变，而是做工具这件事，以前门槛确实太高。
现在不一样了。如果你心里也有一个”要是有这么个工具就好了”的想法，不妨试试。不需要会写代码，你只需要比任何人都清楚这个工具该怎么用、该解决什么问题——剩下的，交给 AI。
最后，感谢在软件测试阶段提供录波文件的几位同行朋友。这些来自真实现场的波形数据，帮助我发现并修复了很多在模拟数据下不会暴露的问题，对软件质量的提升帮助很大。这些文件将在软件正式发布后从本地彻底销毁，请放心。
—— End ——
