自写cad插件之多段线批量强制自闭合、批量线闭合

cad插件是高效运用CAD的灵魂

–CAD孙学长

该cad插件免费获取方式在文末

解决问题：

批量图形强制闭合，多线条批量生成外轮廓，多线条合并

有朋友提出需求：

没有，但是能开发，简单的需求，也没有详细要求，孙学长按照自己的理解开始发挥～

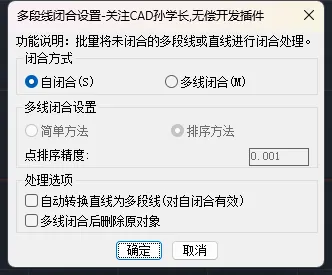

插件弹窗长这样：

💡 核心功能：

功能：单独处理每个选中的多段线或直线，使其自身闭合。可批量框选处理多个。

对多段线：将“未闭合”状态改为“闭合”。

对直线：根据“处理选项”设置，决定是否将直线转换为一个由两点构成的闭合多段线（一个微小的矩形或线段）。

适用场景：图中有大量独立的、需要各自闭合的线或多段线。

功能：将选中的所有线段（包括直线和多段线的顶点）连接起来，生成一个单一、首尾相连的闭合多段线。

简单方法：按照选择集内图元的拾取顺序连接顶点，生成结果不可控制。

排序方法（默认）：计算所有顶点的中心点，然后按相对于中心点的角度进行排序后连接，通常能得到更规整的闭合形状。

适用场景：多段线或直线相互断开，但希望将它们组合成一个外轮廓或闭合区域。

💡 适用场景：

场景一（自闭合）：绘制建筑平面图时，有些墙线是未闭合的多段线，用此功能可一键将所有未闭合墙线闭合，方便后续填充或计算面积。
场景二（多线闭合）：导入或绘制地形图时，等高线由大量断开的短线构成。使用“多线闭合”的“排序方法”，可以快速将这些短线自动连接、排序，形成一个完整、光滑的闭合等高线。
