别吹了!现在的AI硬件设计工具,90%都是玩具
2024年，某知名AI硬件公司（名字不敢提，怕被告
）搞了个大新闻：推出”AI自动生成PCB”平台，号称能把设计周期从4周压缩到1周，还放了个Demo视频，看着挺像那么回事。
结果第一批用户打样回来，信号完整性炸了，电源完整性崩了，EMC直接超标。返工成本？据说七位数起步。
后来他们工程师私下跟我说：”那AI就是按历史数据布的线，根本不懂高速信号怎么走的，也不懂热设计。我们还得重新画，等于干了两次活。”
你看，这就是现在AI硬件设计工具的现状：吹的时候像钢铁侠的贾维斯，用的时候像人工智障。
先说好话，省得说我为了黑而黑。
现在的AI在硬件设计里，确实能帮上忙的地方：

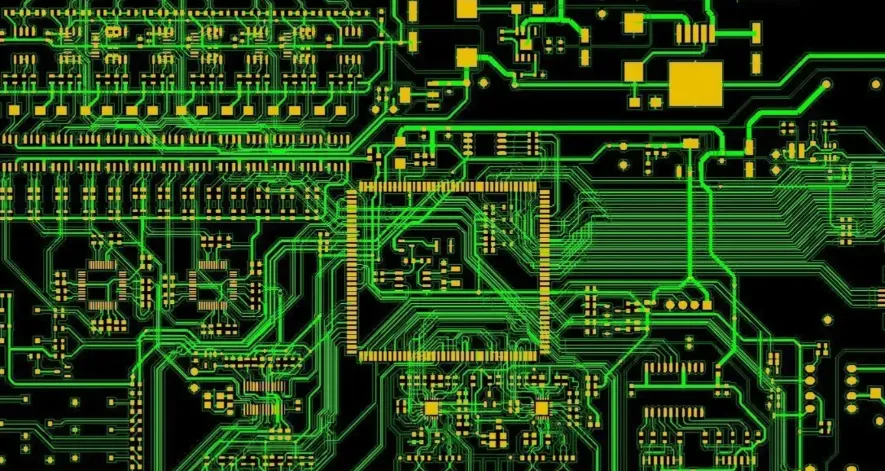

Layout布线：把一些简单的电源线、地线、低速信号线自动连上，省得你一根根点。特别是BGA封装那种密密麻麻的引脚，AI比你手点快多了。
DRC检查：规则检查这个活儿，AI比人眼快，漏焊盘、间距不够这种低级错误能抓出来。
BOM优化：告诉你”这个电阻停产了，可以用那个替代”，或者”这个料交期太长，建议换品牌”。这个确实省时间。
简单仿真：做一些基础的信号完整性预仿真，告诉你”这里可能有风险”，让你重点关注。
但注意，这些活儿有个共同点：都是”体力活”，不是”技术活”。
AI现在能帮你省的是重复劳动的时间，不是设计的深度。
好，现在说AI干不了的，也是坑最多的地方。
高速信号设计：DDR5、PCIe 5.0、USB4这种高速接口，时序要求精密到皮秒级。AI按历史数据布线，可能看着挺规整，但等长没做好，信号完整性直接崩。等长差1毫米，信号质量差一截，AI懂吗？它不懂，它只是按概率分布布线。

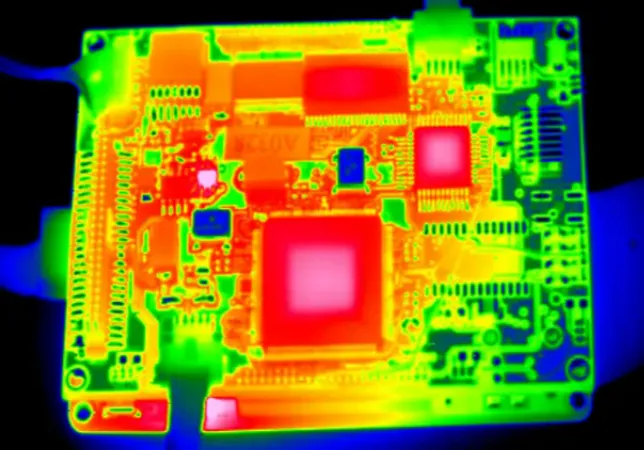

热设计：AI可以告诉你”这里可能热”，但它给不出解决方案。加散热片？加风扇？改铜皮？怎么权衡成本和性能？这需要热仿真+经验+工程直觉，AI目前给不了。

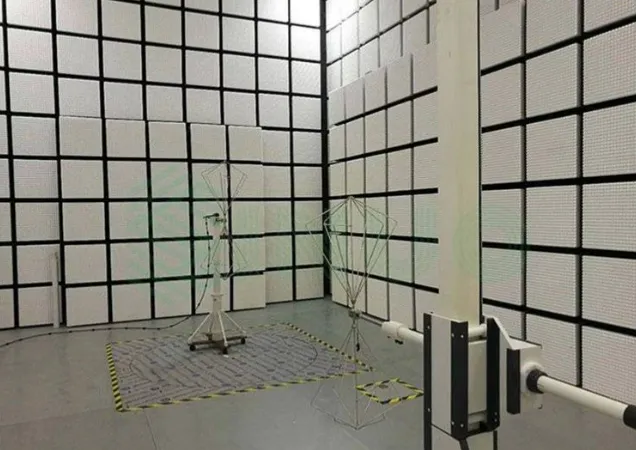

EMC整改：电磁兼容这玩意儿，有时候是个玄学。同样的Layout，换个外壳材料，EMC表现完全不一样。AI能预测吗？不能。它没见过你那个塑料外壳。
可制造性优化（DFM）：有些设计，画出来很漂亮，但工厂打板良率低，或者焊接难度大。AI不懂工厂的工艺限制，它只懂”按规则连上”。
更可怕的是corner case：那种极端使用场景，比如高低温交替、振动冲击、电源浪涌。AI训练数据里没有这些情况，它就当你不存在。
你可能会问：AI下围棋都能赢世界冠军，怎么画个板子就不行了？
因为围棋有明确的规则，而硬件设计有物理规律。
围棋的输赢是明确的，AlphaGo能算清楚。但硬件设计的”好”与”坏”，很多时候是个权衡：
-
信号完整性好 → 可能层数增加 → 成本上升 -
热设计好 → 可能空间变大 → 结构受限 -
EMC好 → 可能屏蔽层增加 → 重量上升
这些权衡需要工程经验，需要对物理世界的理解，需要对最终产品场景的判断。
AI现在是基于历史数据做”模式匹配”，它看到了1000个成功的DDR4设计，于是按那个模式布第1001个。但如果你的DDR5是新架构、新芯片、新场景呢？AI就懵了。
它是在”模仿”，不是在”理解”。
那面对AI的冲击，硬件工程师该怎么办？
第一，别跟AI卷”画线速度”。
你布线再快，快得过AI吗？肯定快不过。你要卷的是”定义问题”的能力：系统架构怎么设计？信号完整性怎么保障？热风险怎么规避？这些是AI搞不定的。
第二，学会”训练”AI，而不是被AI训练。
未来的硬件工程师，可能得会调教AI工具：告诉它”这里要优先保证信号完整性”、”这里散热是硬约束”、”这个接口EMC要求高”。你成了AI的”教练”，而不是AI的”操作员”。
第三，死磕物理，死磕场景。
AI不懂的，你懂。高速信号怎么走？热怎么散？EMC怎么整改？工厂怎么生产？这些硬功夫，是你的护城河。
简单说：从”画图仔”变成”系统架构师+物理把关人”。
最后，如果你真想用AI工具提效，我推荐几个真正靠谱的（没收钱，纯个人体验）：
国外：
- Cadence Allegro X AI
：Layout辅助确实能省时间，但高速信号部分还是得人工干预 - Altium 365 AI
：BOM管理和版本控制做得不错，协作功能实用 - Ansys RedHawk-SC
：AI辅助的热和电源完整性仿真，有一定参考价值
国产：
- 华大九天Empyrean
：国产EDA里做得比较扎实的，AI辅助功能在特定场景可用 - 概伦电子
：器件建模和仿真有AI加持，速度确实有提升
但记住：这些工具的定位都是”辅助”，不是”替代”。
如果你看到哪个工具宣称”一键生成可量产设计”，建议直接拉黑。要么是骗子，要么他们根本不懂硬件。
AI硬件设计工具是个好东西，但现在的行业氛围有点跑偏。
厂商为了融资、为了卖软件，拼命吹”AI自动化”、”工程师裁员80%”。但真正画过板子的人都知道，硬件设计是物理世界和数字世界的交汇，有太多AI理解不了的约束和权衡。
我的建议是：用AI省时间，但别把脑子交给AI。
那些需要经验、需要直觉、需要物理理解的地方，还是得人来把关。毕竟，当产品上市因为信号完整性问题批量退货时，背锅的是你，不是AI。
别让工具替你思考。
