电缆施工检查验收技术标准文档（现场实操版）

三、电缆桥架布线施工及验收标准

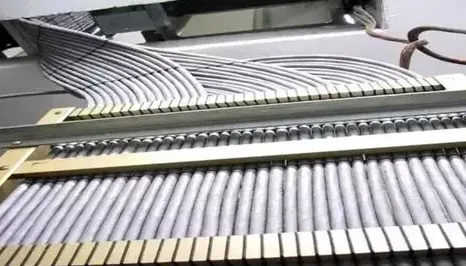

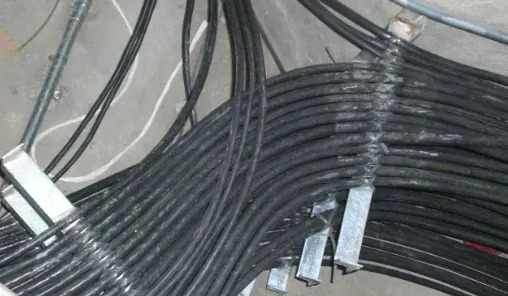

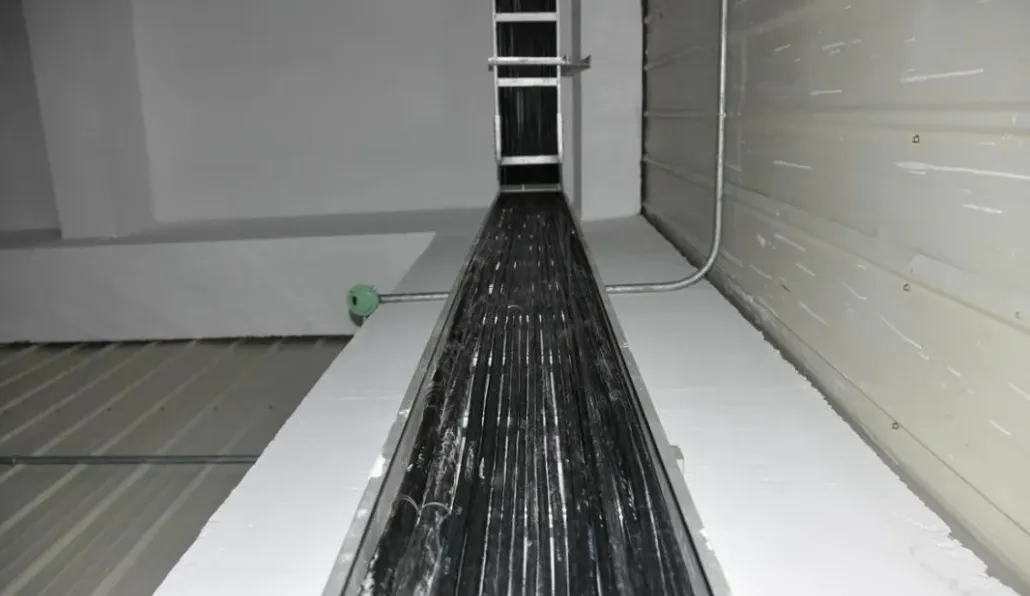

线缆排布：线缆顺直整齐，无绞拧、压扁、划伤、绝缘破损；不同电压等级、不同回路线缆分层布设，电力电缆与控制电缆间距≥200mm；同回路线缆并排敷设，无交叉缠绕，转弯处弧度一致。

填充率要求：桥架内线缆总截面积（含绝缘层）≤桥架内部截面积的75%，控制电缆≤80%，预留散热、检修空间；强电、弱电线缆同桥架敷设时，必须用金属隔板全段分隔。

弯曲半径：电力电缆转弯处弯曲半径≥10D（D为电缆外径），多芯控制电缆≥12D，单芯高压电缆≥15D，严禁小半径弯折导致绝缘开裂、线芯断裂。

固定要求：水平敷设线缆，首尾两端、转弯两侧及每隔5~10m设固定卡；垂直敷设及倾角＞45°敷设时，每个支架均需绑扎固定，防止线缆下滑、受力拉断。

标识要求：线缆首端、末端、分支处、转弯处及直线段每隔50m，设置耐腐蚀标识牌，标注线缆编号、规格型号、起止点、回路用途、电压等级。

四、电线电缆保护管（管径）支吊架间距标准（国标精准版）

本表格依据GB50303-2015表12.2.6原文编制，适用于钢导管、PVC阻燃绝缘导管明敷、沿墙/顶板敷设管卡间距控制，为现场验收强制判定指标，管卡间距偏差≤30mm。

五、入户线布设施工及验收标准

入户管布设：入户保护管伸出外墙≥100mm，向内做≥5‰排水坡度，管口加装防水密封堵头；室外入户管严禁敞口向上，防止雨水灌入；埋地入户管埋设深度≥0.7m，车行路段≥1.0m，外加混凝土套管防护。

线缆预留与防护：入户线缆进户后预留长度≥1.5m，便于配电箱接线及后期检修；入户线缆全程无接头，中间接头必须设置在专用防水接线盒内，密封处理。

绝缘测试：入户线敷设完成后，逐回路做绝缘电阻测试，相线-零线、相线-地线、零线-地线绝缘电阻值≥0.5MΩ，潮湿环境≥1.0MΩ，测试数据留存归档。

线路分隔：强电入户线与弱电入户线分开布设，水平间距≥300mm，交叉间距≥100mm，严禁同管、同槽敷设；穿越墙体、楼板处做防火封堵，密封严密无间隙。

六、配电箱压线及接头施工工艺标准

6.1 配电箱压线验收要点

接线分色规范：导线进箱顺直，分回路绑扎整齐，标识清晰；相线采用黄/绿/红三色，零线为淡蓝色，地线为黄绿双色，严禁混接、错接。

端子压接要求：单股导线≤2.5mm²可直接接入端子，多股导线≥2.5mm²必须加装铜接线端子（线鼻子），搪锡处理后压接；每个接线端子压线≤2根，导线绝缘层与端子贴合紧密，外露线芯≤1mm，无毛刺、散股。

紧固与防腐：压线螺栓紧固力矩达标，无松动、滑丝、漏装垫片；导线无受力变形，端子不承受额外机械应力；铜铝导线直接连接必须采用专用过渡端子，杜绝电化腐蚀。

箱内布局：箱内线缆排布有序，无交叉缠绕，预留散热空间；零线、地线汇流排分开设置，标识明确；箱门与箱体采用≥4mm²铜芯软线跨接接地。

6.2 压线接头施工工艺标准

接头制作规范：导线接头严禁裸露，必须设置在接线盒、配电箱、桥架内；6mm²及以下铜芯导线采用缠绕搪锡或阻燃连接器连接；＞6mm²导线采用铜压接管连接，压接次数≥3次，压痕均匀牢固，无裂纹、虚压。

绝缘处理：接头采用绝缘胶带半叠绕包扎≥3层，室外/潮湿环境加缠防水胶带，绝缘强度不低于原线缆；不同电压等级接头分盒布设，严禁混装。

运行验收：接头电阻值≤同长度线缆电阻，通电运行2小时后，接头温度≤环境温度+5℃，无发热、打火、异味现象。

七、现场常见不合格项及闭环整改方案

本模块汇总现场高频违规问题，明确整改措施、复验要求，实现验收-整改-复验全闭环，杜绝遗留隐患。

特别说明

版

权

     部分素材来源于网络，如有侵权，请联系删除，不构成执业依据，风险自负。
