一 任务概述
受新余市交通运输局的委托，我公司承担省道S221水西至施家段一级公路改
建工程（环城路）交工验收检测任务。我公司派员于2020年11月30日至2020
年12月8日、2021年1月11日至2021年1月15对该项目路基工程、桥梁工程、
交通安全设施进行交工验收检测。
二 项目概况及参建单位
2.1 项目概况
省道S221水西至施家段一级公路改建工程（环城路）项目，起点位于水西镇
施家村（K0+936.43），与省道S321相交经宋家，在泥州村附近跨袁河，在回龙
江附近跨沪昆铁路，终点位于田南村东面与改建的国道G533顺接（K7+920）。路
线全长6.984公里。本项目按高速公路双向四车道标准设计，设计速度为60公里
/小时。路基宽度采用25.5米宽，路面采用沥青混凝土路面。
2.2 参建单位
省道S221水西至施家段一级公路改建工程（环城路）项目建设单位、施工单
位详见表2-1。
表2-1 建设单位、施工单位一览表
序号 项目名称 检测内容 施工单位 起讫桩号 建设单位
省道S221水西 路基工程
至施家段一级公 桥梁工程 中 国建筑股份 K0+936.43～ 新余市环城路建
1
路改建工程（环 交通安全设施 有限公司 K7+920 设投资有限公司
城路） 工程
1省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
三 检测依据
1、《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）；
2、《公路路基路面现场测试规程》（JTG 3450-2019）；
3、《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2017）；
4、《公路桥涵施工技术规范》（JTG/T F50-2011）；
5、交通部《公路工程竣(交)工验收办法》(交通部2004年3号令)；
6、《公路工程竣(交)工验收办法实施细则》(交公路发【2010】65号)；
7、《道路交通反光膜》(GB/T18833-2012)；
8、《道路交通标线质量要求和检测方法》(GB/T 16311-2009 )；
9、《道路交通标志板及支撑件》(GB/T 23827-2009)；
10、《波形梁钢护栏 第2部分：三波形梁钢护栏》（GB／T 31439.2-2015）；
11、 关于明确市环城路项目质量检验评定标准执行版本的通知（余环城字
2020 1号）；
12、项目施工设计图以及其它有关技术文件。
2省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
四 抽检内容
本次交工检测路基工程、桥梁工程及交通安全设施，现场实体抽查项目、抽
查频率等详细情况见表4-1、表4-2、表4-3；
4.1 路基工程
表4-1 路基工程实体检测抽查项目、抽查频率一览表
类别 抽查项目 频率
路基土
边坡 每公里1处，每处两侧各测两个坡面。
石方
断面尺寸 每公里2处，每处抽两个断面。
排水
工程
铺砌厚度 每合同段检测3~5处。
抽检合同段内 20%桥梁，每座用回弹
混凝土强度
仪测上、下部结构各10个测区。
小桥
路基 主要
工程 结构尺寸
抽检合同段内20%桥梁，每座抽10个。
抽检合同段内 10%涵洞，每道用回弹
混凝土强度
仪测10个测区。
涵洞
结构尺寸 抽检合同段内10%涵洞，每道5个。
抽检合同段内总数 10%，每处用回弹
混凝土强度
仪或测10个测区。
支挡工程
抽检合同段内总数 10%，每处开挖检
断面尺寸
查1个断面。
4.2 桥梁工程
特大桥、大桥逐座检查；中桥抽查不少于总数的30%且每种桥型抽查不少于1
座。
桥梁下部工程抽查不少于墩台总数的 20%且不少于 5 个，墩台数量少于 5 个
时全部检测。每种结构型式抽查不少于1个。
桥梁上部工程抽查不少于总孔数的 20%且不少于 5 个，孔数少于 5 个时全部
检测。每种结构型式抽查不少于1个。
3省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
表4-2 桥梁工程实体检测抽查项目、抽查频率一览表
类别 抽查项目 频率
每墩台用回弹仪不少于2测区，测区总
墩台混凝土强度
数10个
主要结构尺寸 每个墩台测2个点。
下部
钢筋保护层厚度 每墩台测2处。
桥梁工程 墩台竖直度 每个墩台测两个方向。
抽查主要承重构件,每孔用回弹仪测10
混凝土强度
个测区。
上部 主要结构尺寸 每座桥测10~20点。
钢筋保护层厚度 每孔测2~4处。
4.3 交通安全设施
交通安全设施中防护栏、标线每公里抽查不少于1处；标志抽查不少于总数
的10%。
表4-3交通安全设施实体检测抽查项目、抽查频率一览表
类别 抽查项目 频率
立柱竖直度 每柱测两个方向。
标志板净空 取不利点。
标志
标志板厚度 每块测2点。
标志面反光膜等级及逆射光系数 每块测2点。
反光标线逆反射系数 每公里1处测5点。
交 标线
通 标线厚度 每公里1处测5点。
安
全 波形梁板基底金属厚度 每公里1处5点。
设
施
波形梁钢护栏立柱壁厚 每公里1处5点。
波形梁钢护栏立柱埋入深度 每种类型各1根。
防护栏
波形梁钢护栏横梁中心高度 每公里1处5点。
混凝土护栏强度 用回弹仪每公里每处10个测区。
混凝土护栏断面尺寸 每公里每处5点。
4省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
五 主要仪器设备
本次检测采用的主要仪器设备详细情况见表5-1。
表5-1 主要仪器设备一览表
仪器 溯源 最近检定/校
类别 抽查项目 主要设备名称 规格型号
编号 方式 准日期
路基土
边坡 坡度测量仪 JZC-B2 1149-1 校准 2020-04-15
石方
断面尺寸 5m钢卷尺 5m 1075-4 检定 2020-10-15
排水
工程
铺砌厚度 钢直尺 500mm 1016-4 检定 2020-10-15
回弹仪 ZC3-A 1012-17 校准 2020-10-15
路基
混凝土强度
涵洞 碳化深度测量仪 / 1063-1 校准 2020-10-15
工程
结构尺寸 50m钢卷尺 50m 1015-1 校准 2020-03-13
回弹仪 ZC3-A 1012-17 校准 2020-10-15
混凝土强度
支挡
碳化深度测量仪 / 1063-1 校准 2020-10-15
工程
断面尺寸 50m钢卷尺 50m 1015-1 校准 2020-03-13
回弹仪 ZC3-A 1012-17 校准 2020-10-15
混凝土强度
碳化深度测量仪 / 1063-1 校准 2020-10-15
主要结构尺寸 50m钢卷尺 50m 1015-1 校准 2020-03-13
桥梁 下部
工程 构造 钢筋保护层厚度
钢筋保护层厚度 DJGW-2A 4027-1 校准 2020-10-15
测定仪
墩台竖直度 竖直度仪 / 1143-1 校准 2020-03-13
回弹仪 ZC3-A 1012-17 校准 2020-10-15
混凝土强度
碳化深度测量仪 / 1063-1 校准 2020-10-15
桥梁 上部
工程 构造 主要结构尺寸 5m钢卷尺 5m 1075-4 检定 2020-10-15
钢筋保护层厚度
钢筋保护层厚度 DJGW-2A 4027-1 校准 2020-10-15
测定仪
立柱竖直度 竖直度仪 / 1143-1 校准 2020-03-13
交通 标志板净空 塔尺 5m 1033-1 校准 2020-09-30
安全 标志
标志板厚度 数显螺旋千分尺 0-25mm 6022-1 校准 2020-09-30
设施
标志面反光膜等 反光标志逆反射
RP-R01 6019-1 校准 2020-10-16
级及逆射光系数 系数测试仪
5省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
仪器 溯源 最近检定/校
类别 抽查项目 主要设备名称 规格型号
编号 方式 准日期
反光标线逆反射 反光标线逆反射
RP-R18 6020-1 校准 2020-10-16
系数 系数测试仪
标线
标线厚度 标线厚度检测仪 RP-T01 6021-1 校准 2020-09-30
数显螺旋千分尺 0-25mm 6022-1 校准 2020-09-30
波形梁板基底金
属厚度
涂层测厚仪 TT260 6014-2 检定 2020-09-30
数显螺旋千分尺 0-25mm 6022-1 校准 2020-09-30
波形梁钢护栏立
柱壁厚
涂层测厚仪 TT260 6014-2 检定 2020-09-30
波形梁钢护栏立
5m钢卷尺 5m 1075-4 检定 2020-10-15
防护栏 柱埋入深度
波形梁钢护栏横
5m钢卷尺 5m 1075-4 检定 2020-10-15
梁中心高度
回弹仪 ZC3-A 1012-17 校准 2020-10-15
混凝土
护栏强度
碳化深度测量仪 / 1063-1 校准 2020-10-15
混凝土护栏
5m钢卷尺 5m 1075-4 检定 2020-10-15
断面尺寸
6省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
六 检测结果
本次省道S221水西至施家段一级公路改建工程（环城路）交工验收检测检测
路基工程、桥梁工程、交通安全设施的检测结果汇总详细情况如下，合格率检测
结果汇总表见表6-2。
6.1 路基工程检测结果
路基土石方边坡合格率为85.7%；
排水工程断面尺寸合格率为92.8%；
排水工程铺砌厚度合格率为80.0%；
涵洞混凝土强度合格率100%；
涵洞结构尺寸合格率为100%；
支挡工程混凝土强度合格率为100%；
支挡工程结构尺寸合格率为100%。
6.2 桥梁工程检测结果
桥面系轮廓清晰，线形顺畅，棱角分明，个别防撞墙存在砼局部剥落病害；桥
面铺装沥青混凝土表面平整密实；上部结构个别主梁存在砼局部剥落、露筋病害；
个别横隔板存在砼局部剥落、露筋病害，支座工作正常。下部结构混凝土墩台及
帽梁无风化、开裂、露筋等明显病害；部分盖梁、桥台杂物堆积。外观检查情况
汇总表见表6-1，各种病害典型特征见照片1～照片10。
桥梁工程上部构造梁板混凝土强度合格率100%；
上部构造主要结构尺寸合格率为100%；
上部构造钢筋保护层厚度合格率86.5%；
桥梁工程下部构造墩台混凝土强度合格率100%；
下部构造主要结构尺寸合格率为100%；
下部构造钢筋保护层厚度合格率85.3%；
下部构造墩台竖直度合格率为100%。
6.3 交通安全设施检测结果
标志立柱竖直度合格率为93.7%；
标志板净空合格率为87.5%；
标志板厚度合格率为100%；
标志面反光膜等级及逆射光系数合格率为100%；
标线反光标线逆反射系数合格率为100%；
标线厚度合格率为95%；
防护栏波形梁板基底金属厚度合格率为100%；
波形梁钢护栏立柱壁厚合格率为100%；
波形梁钢护栏立柱埋入深度合格率为100%；
波形梁钢护栏横梁中心高度合格率为97.1%；
7省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
混凝土护栏混凝土强度合格率为100%；
混凝土护栏断面尺寸合格率为95%。
表 6-1 桥梁外观检查情况汇总表
工程名称：省道S221水西至施家段一级公路改建工程（环城路）
照片
序号 桥梁名称 缺损构件 构件缺损或缺陷情况
编号
1 右幅5#墩 5#墩顶处，杂物堆积 1
2 右幅L11#现浇梁 跨中处，现浇梁左侧腹板砼蜂窝，面积为0.3 m2 2
3 左幅L14-1#梁 14#墩墩顶处，梁底砼空洞、露筋，面积为0.6 m2 3
4 右幅Z14-1-1支座 支座掩埋 4
彭家袁河大桥
5 右幅L15-4#梁 14#墩墩顶处，腹板砼破损，面积为0.8 m2 5
右幅H17-4-1#
6 横隔板砼局部剥落、露筋，面积为0.02m2 6
横隔板
右幅H17-3-2#
7 横隔板砼局部破损，面积为0.03m2 7
横隔板
8 右幅L18-1#梁 跨中处梁底砼破损，面积为0.04m2 8
左幅H4-3-2#
9 横隔板砼局部破损，面积为0.3m2 9
横隔板
鸭婆山水库大桥
左幅H3-3-2#
10 横隔板砼局部剥落、露筋，面积为0.02m2 10
横隔板

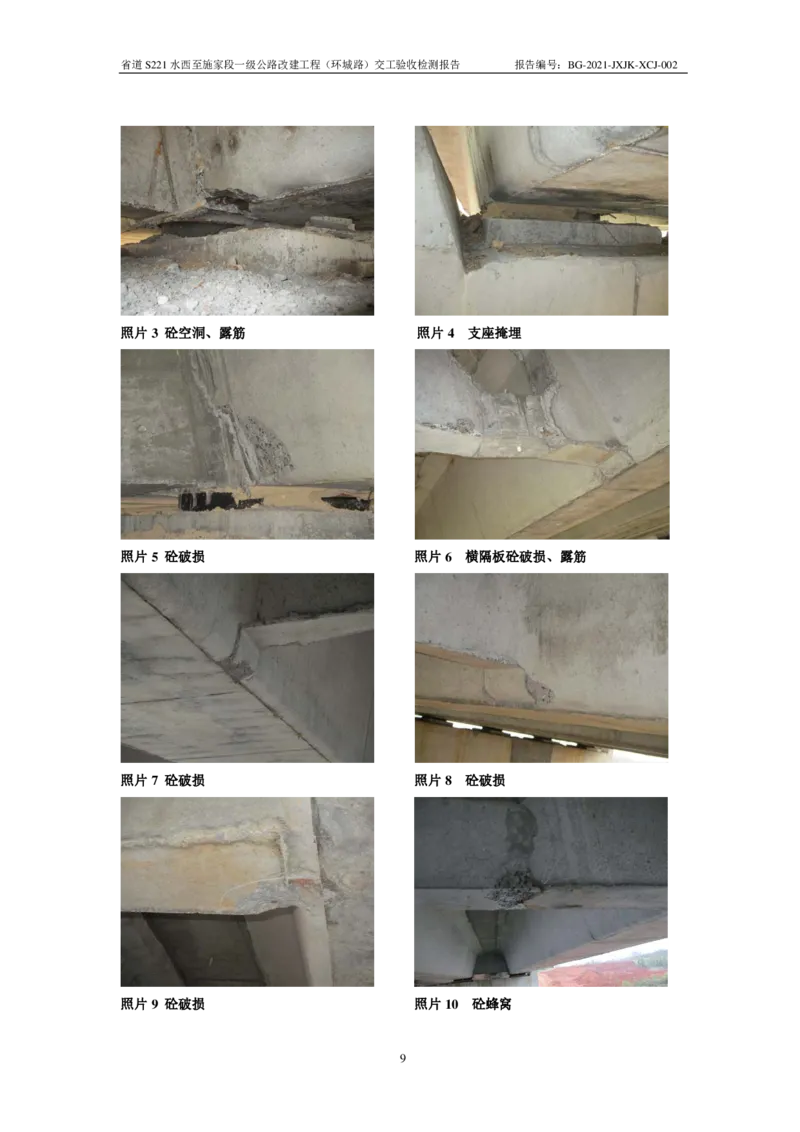

典型病害照片：
照片1 杂物堆积 照片2 砼蜂窝
8省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
照片3 砼空洞、露筋 照片4 支座掩埋
照片5 砼破损 照片6 横隔板砼破损、露筋
照片7 砼破损 照片8 砼破损
照片9 砼破损 照片10 砼蜂窝
9省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
表 6-2 实体检测合格率汇总表
工程名称：省道S221水西至施家段一级公路改建工程（环城路）
单位 分部工程 抽查 合格 合格率 检测结果
抽查项目
工程 类别 点数 点数 (%) 附表号
路
10
基
工
程
路基
边坡 28 24 85.7 附表1
土石方
排水 断面尺寸 28 26 92.8 附表2
工程
铺砌厚度 5 4 80.0 附表3
混凝土强度 30 30 100.0 附表4
涵洞
结构尺寸 15 15 100.0 附表5
路 基 混凝土强度 10 10 100.0 附表6
支挡工程
工 程
结构尺寸 2 2 100.0 附表7
墩台混凝土强度 64 64 100.0 附表8-1～4
主要结构尺寸 64 64 100.0 附表9-1～4
下部
钢筋保护层厚度 320 273 85.3 附表10-1～4
桥 梁
墩台竖直度 64 64 100.0 附表11-1～4
工 程
混凝土强度 250 250 100.0 附表12-1～4
上部 主要结构尺寸 72 72 100.0 附表13-1～4
钢筋保护层厚度 400 345 86.5 附表14-1～4
立柱竖直度 16 15 93.7 附表15
标志板净空 8 7 87.5 附表16
标志
标志板厚度 16 16 100.0 附表17
标志面反光膜等级
16 16 100.0 附表18
及逆反射系数
反光标线逆反射系数 40 40 100.0 附表19
交 通 标线
标线厚度 40 38 95.0 附表20
安 全
设 施 波形梁板基底金属厚度 35 35 100.0 附表21
波形梁钢护栏立柱壁厚 35 35 100.0 附表22
波形梁钢护栏立柱埋入深度 7 7 100.0 附表23
防护栏
波形梁钢护栏横梁中心高度 35 34 97.1 附表24
混凝土护栏强度 40 40 100.0 附表25
混凝土护栏断面尺寸 20 19 95.0 附表26省道S221水西至施家段一级公路改建工程（环城路）交工验收检测报告 报告编号：BG-2021-JXJK-XCJ-002
