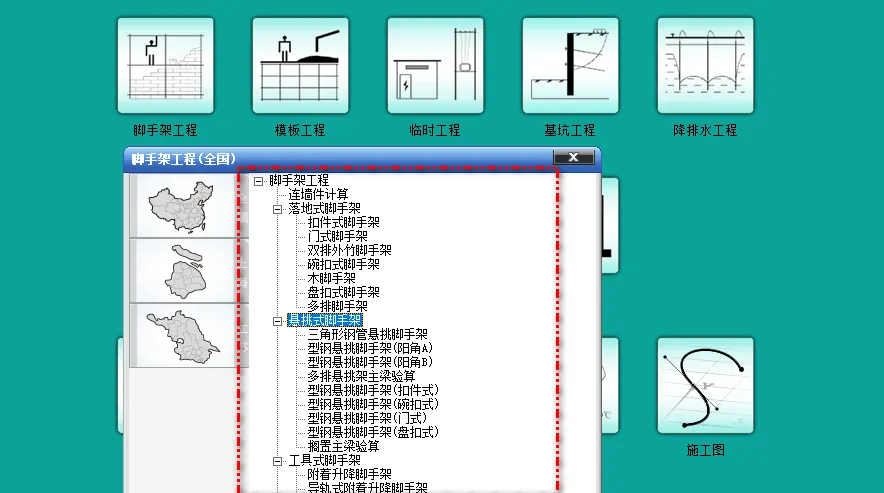

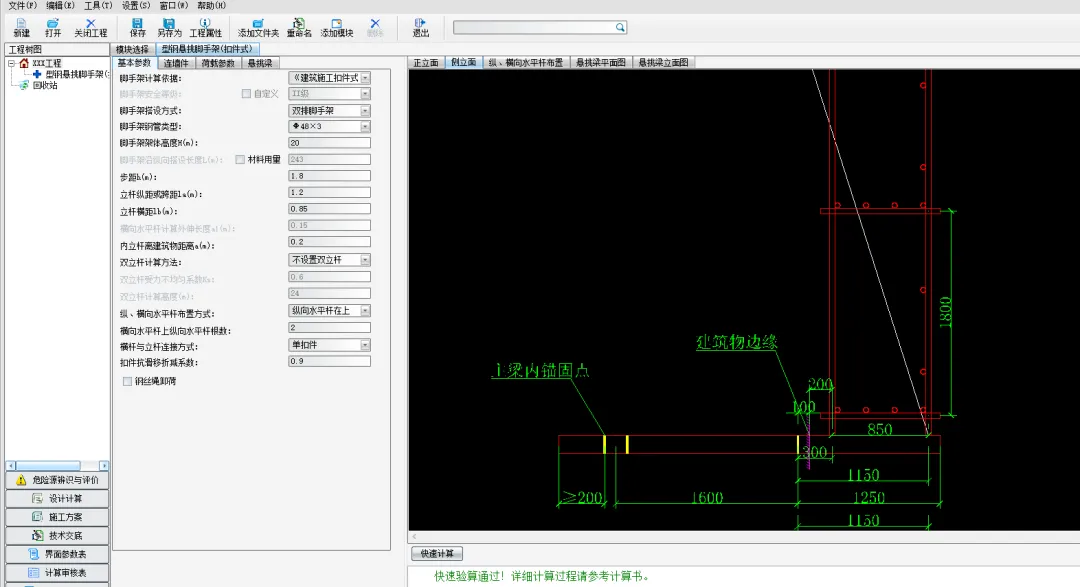

悬 挑 脚 手 架 施 工 验 算 公 式 及 软 件 分 享

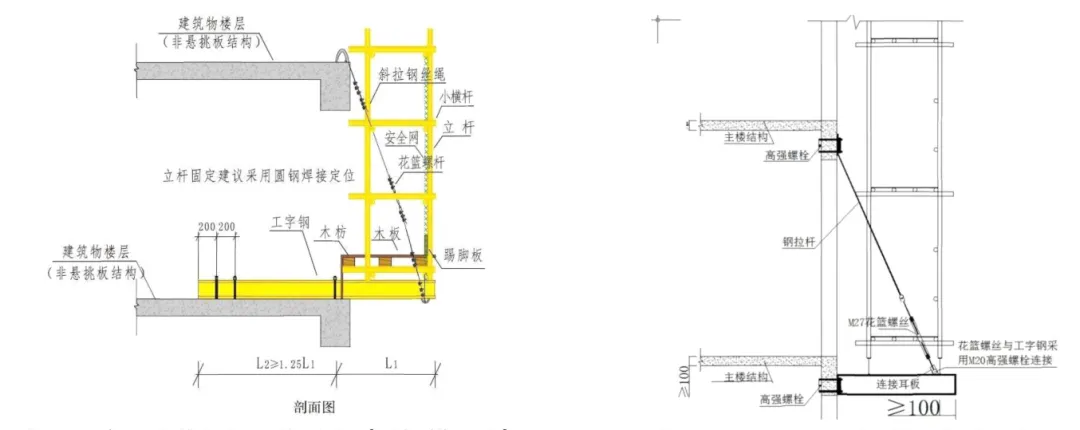

型钢锚固式	花篮拉杆式

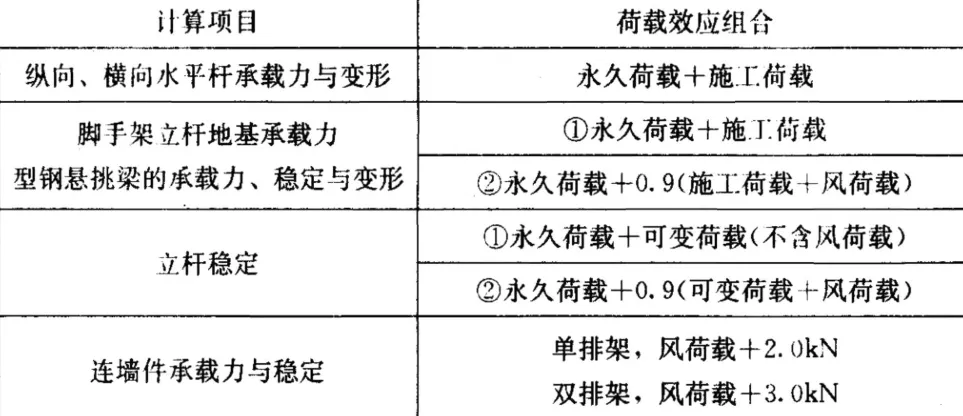

一、验算的依据

国标:

GB51210-2016建筑施工脚手架安全技术统一标准

GB 50068-2018建筑结构可靠性设计统一标准

GB50017-2017钢结构设计标准

行业标准:

JGJ/T 231-2021 建筑施工承插型盘扣式钢管脚手架安全技术标准JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范

地标：详地方标准

二、横向水平杆验算

内容：按简支梁计算，承受均布荷载（自重、脚手板、活荷载）。

1、荷载计算

P1：小横杆的自重标准值

P2：脚手板的荷载标准值

Q：活荷载标准值

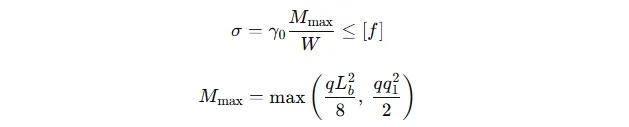

2、抗弯强度验算

Yo：结构重要性系数

W：横杆截面抵抗矩(mm2)

[f]：横杆抗弯强度设计值(N/mm2)

3、扰度验算

[v]：脚手架结构或构配件的变形规定限值(mm)，应按脚手架相关的国家现行标准的规定采用。

I：横杆截面惯性矩(nm4)

E：横杆弹性模量(N/mm2)

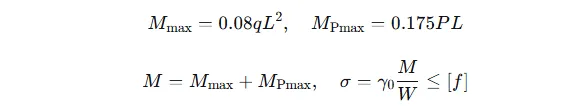

三、纵向水平杆验算

1、荷载计算

P1：小横杆的自重标准值

P2：脚手板的荷载标准值

Q：活荷载标准值

W：杆件截面抵抗矩(mm3)

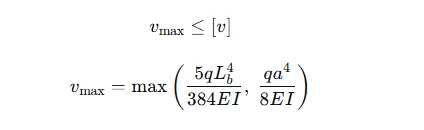

3、扰度验算

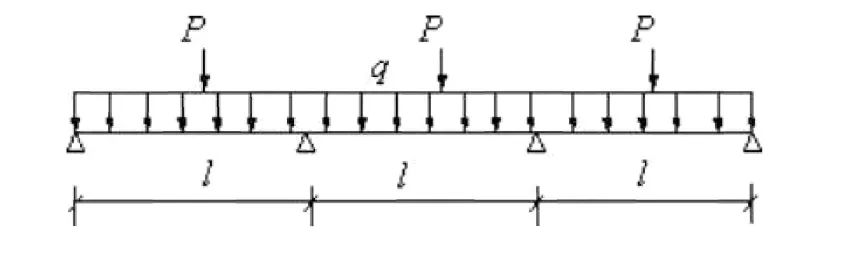

最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和

3.1、均布荷载最大挠度计算公式如下:

3.2、集中荷载最大挠度计算公式如下:

两者之和 ≤ [v]

[v]：脚手架结构或构配件的变形规定限值(mm)，应按脚手架相关的国家现行标准的规定采用。

四、立杆稳定性验算

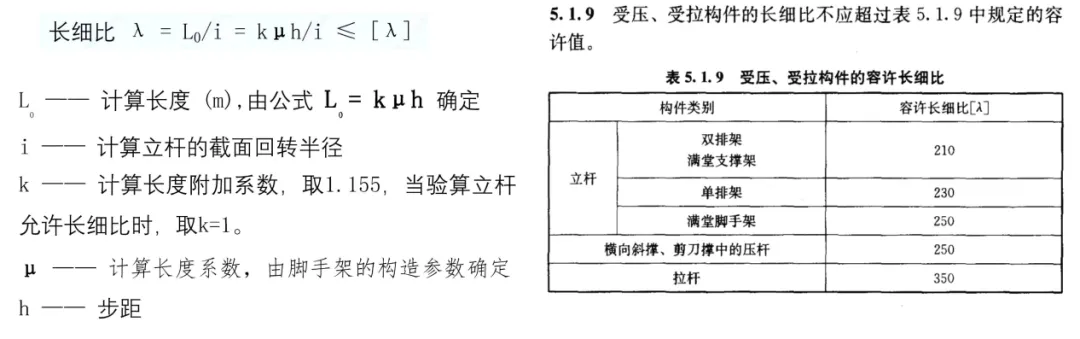

内容：计算立杆轴力、风荷载弯矩，验算长细比和稳定性。

1、轴压力设计值N=1.3NG+1.5NQN=1.3NG+1.5NQ

静荷载标准值：NG=NG1+NG2+NG3+NG4

NG1：每米立杆承受的结构自重标准值(kN/m)

NG2：脚手板的自重标准值(kN/m2)

NG3：栏杆与挡脚手板自重标准值(kN/m)

NG4：吊挂的安全设施荷载，包括安全网(kN/m2)

活荷载标准值NQ：

活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。

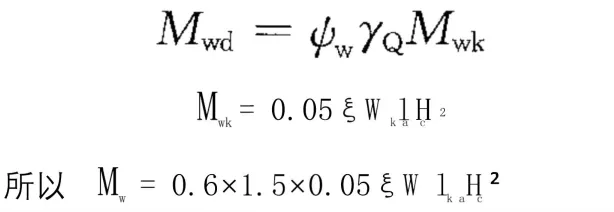

2、风荷载设计值产生的立杆段弯矩Mwd的计算

Hc：连墙件间竖向垂直距离。

la：立杆纵距（m）

3、立杆稳定性验算

无风荷载：

N：立杆的轴心压力设计值

%：轴心受压立杆的稳定系数，由长细比入的结果查表得到

[f]：抗弯强度设计值(N/mm2)A:立杆的截面面积(mm2)

有风荷载：

Y0：结构重要性系数

N：采用组合风荷载时，立杆的轴心压力设计值N = 1.30NG +0.9×1.50NQ

%：轴心受压立杆的稳定系数，由长细比入的结果查表得到

σ=γ0NϕA+γ0MwW≤[f]

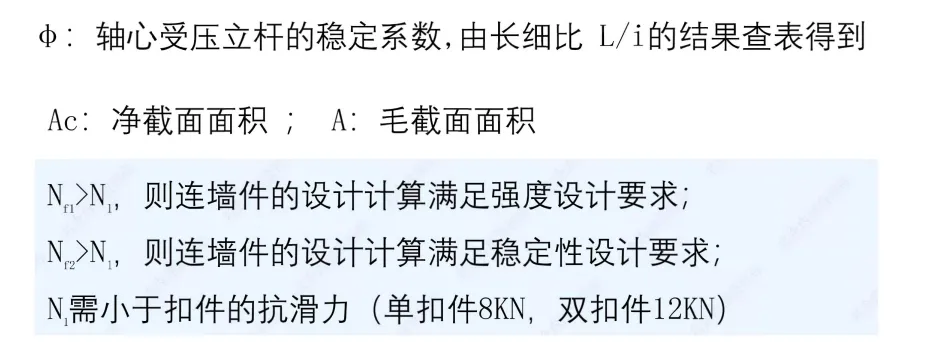

五、连墙件承载力验算

1、轴向力设计值

其中:

N1w：风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算:

N = 1.50*Wk*Aw

Wk：风荷载标准值

Aw：每个连墙件的覆盖面积内脚手架外侧的迎风面积

Aw=2倍横向间距x2倍纵向间距;

N0：连墙件约束脚手架平面外变形所产生的轴向力设计值(kN)，单排作业脚手架应取2KN；双排作业脚手架应取3KN

2、强度验算

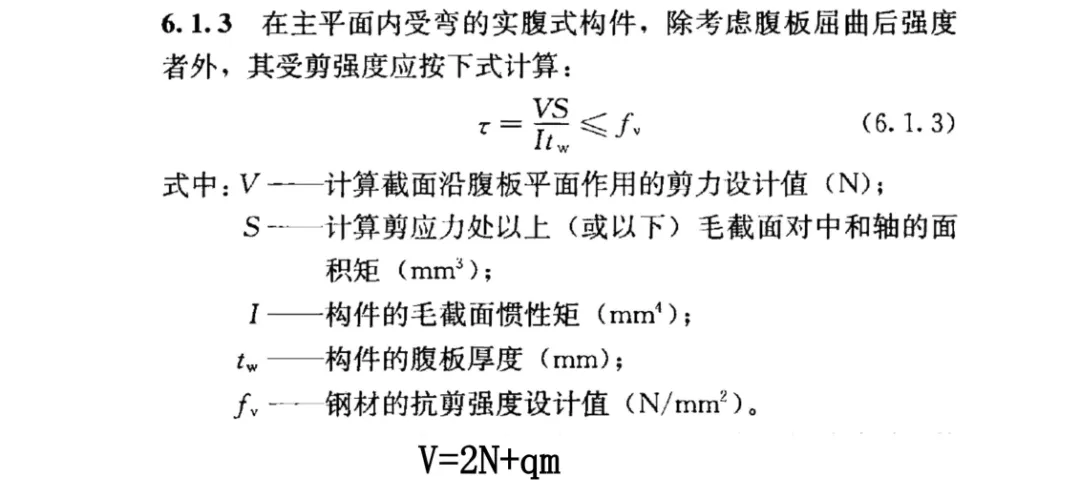

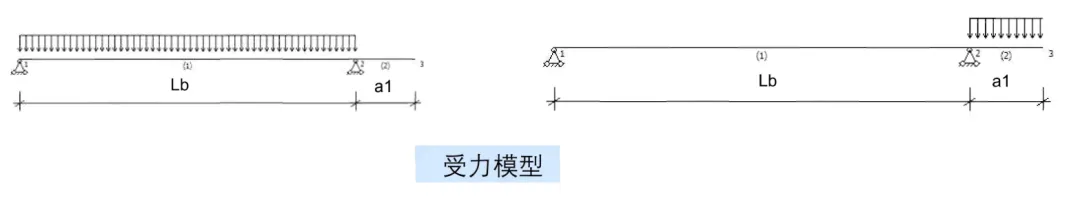

内容：抗弯、抗剪、挠度、整体稳定性

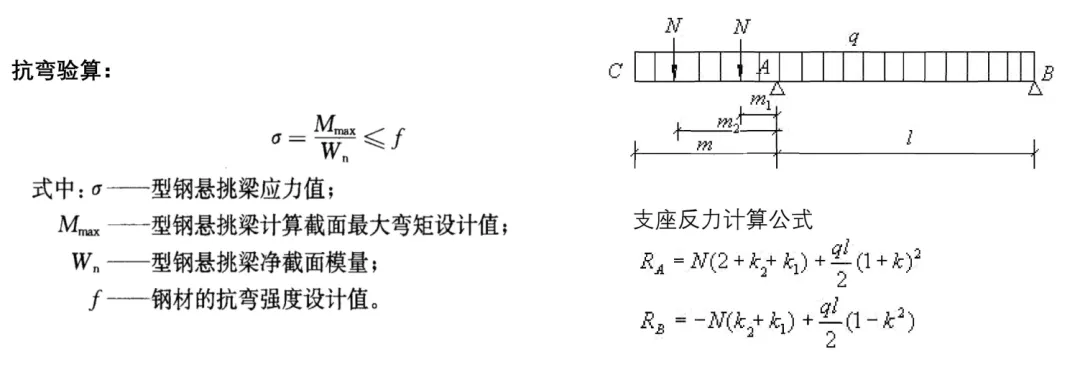

1、抗弯验算：

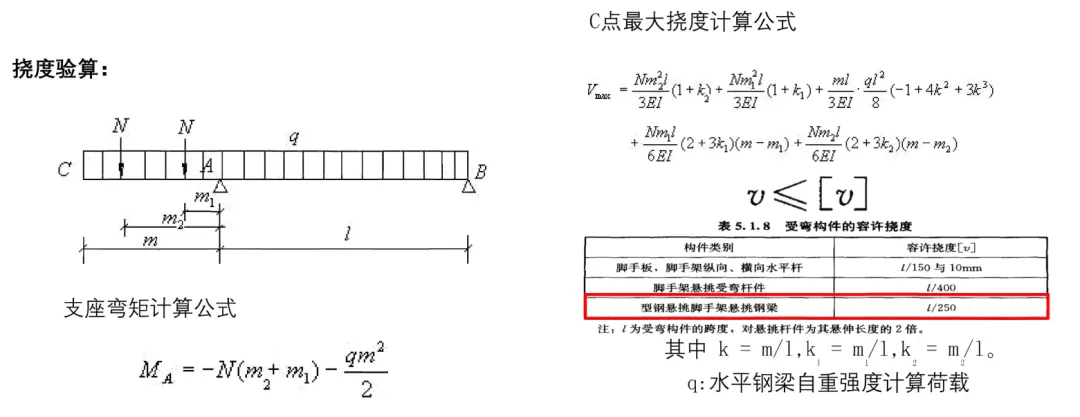

2、扰度验算：

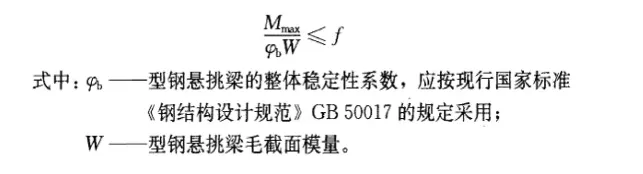

4：稳定性验算：

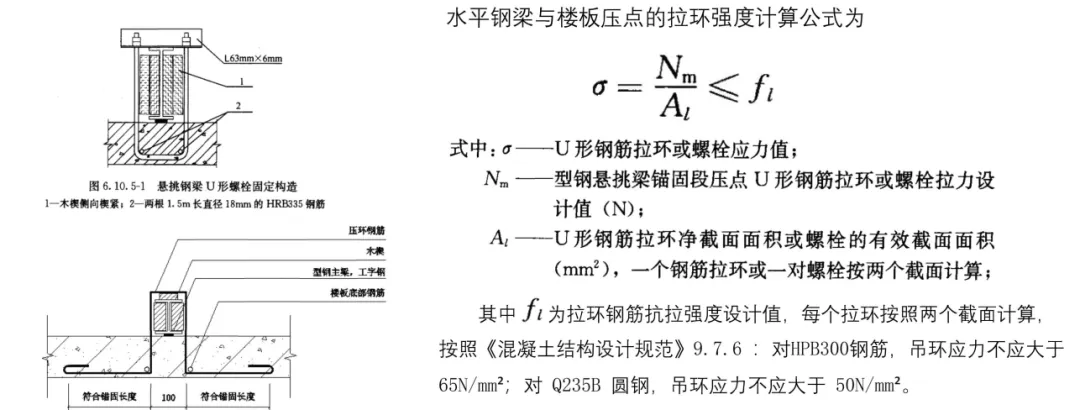

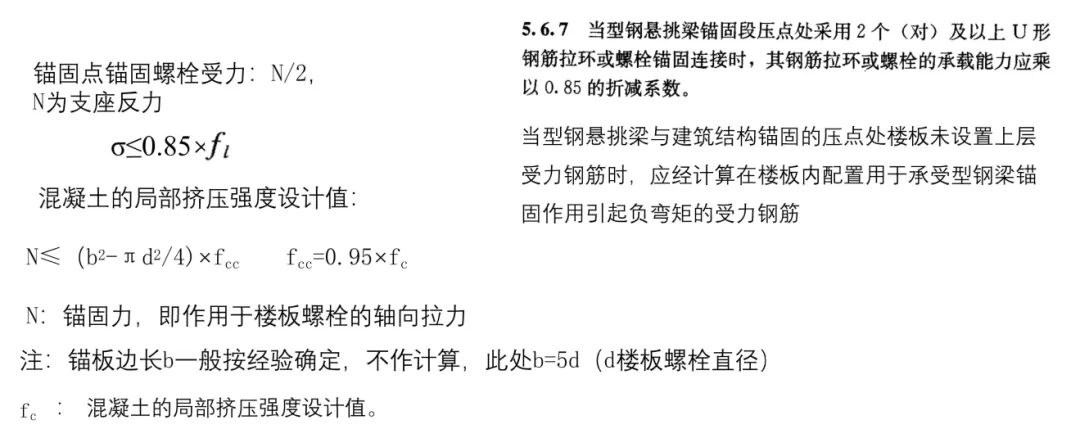

七、锚固段与楼板连接的计算

八、钢丝绳

脚手架所使用的钢丝绳承载力应具有足够的安全储备，钢丝绳安全系数K取值应符合下列规定:

1、重要结构用的钢丝绳安全系数不应小于9;

2、一般结构用的钢丝绳安全系数应为6;

3、用于手动起重设备的钢丝绳安全系数宜为4.5;用于机动起重设备的钢丝绳安全系数不应小于6;

4、用作吊索，无弯曲时的钢丝绳安全系数不应小于6;有弯曲时的钢丝绳安全系数不应小于8;

5、缆风绳用的钢丝绳安全系数宜为3.5

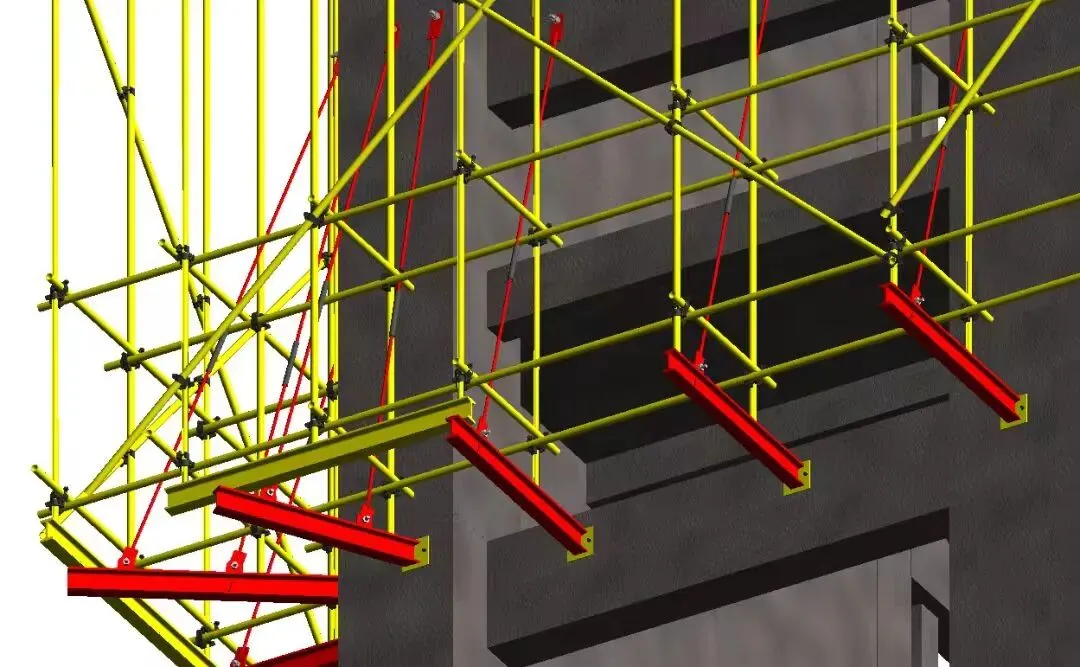

1、花篮拉杆式悬挑脚手架验算

需补充以下几方面对其进行验算:

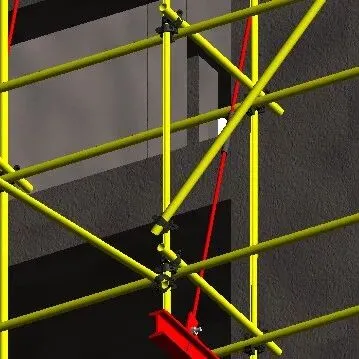

上拉杆件验算

1、上拉杆强度验算

2、花篮螺栓验算

3、吊耳板计算

5、钢拉杆与吊耳板连接焊缝验算

6、上拉与主梁连接吊耳板轴销验算

7、上拉杆件与建筑物连接锚固螺栓验算

4、吊耳板与型钢主梁连接焊缝验算

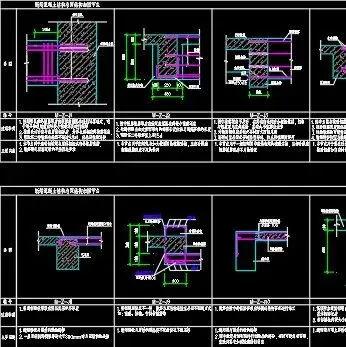

主梁与建筑物节点验算(螺栓/焊缝)

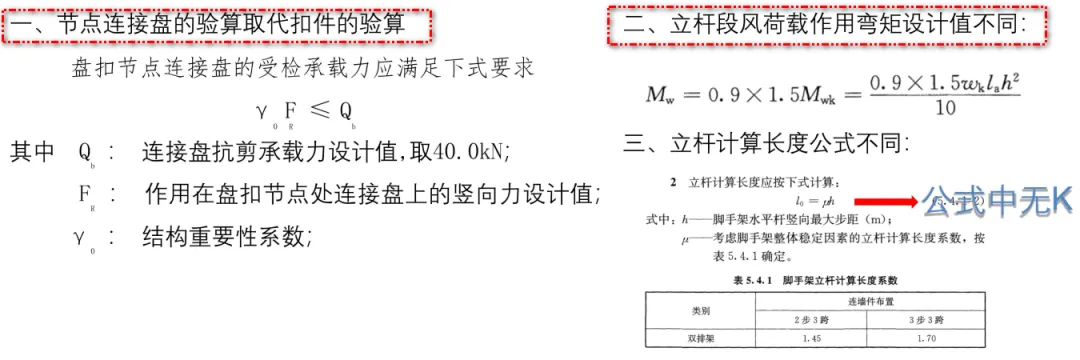

2、与扣件式相比，主要有以下几方面不同:

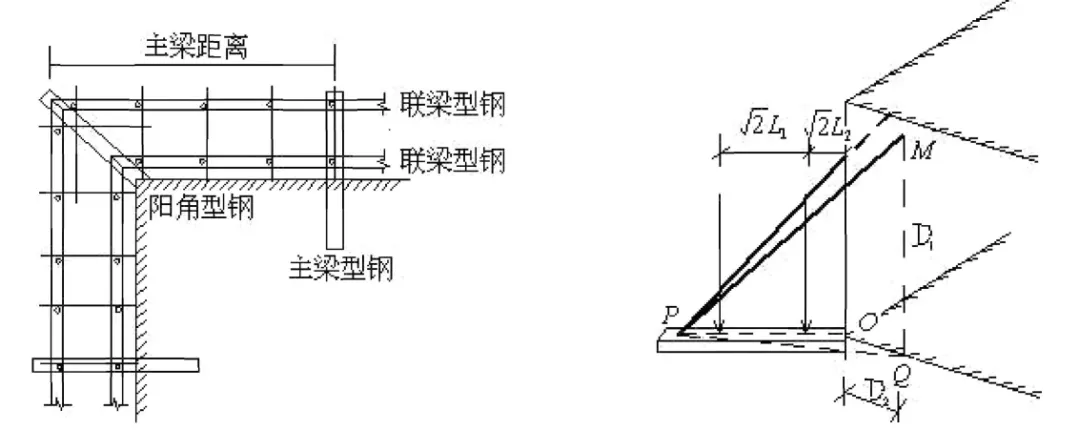

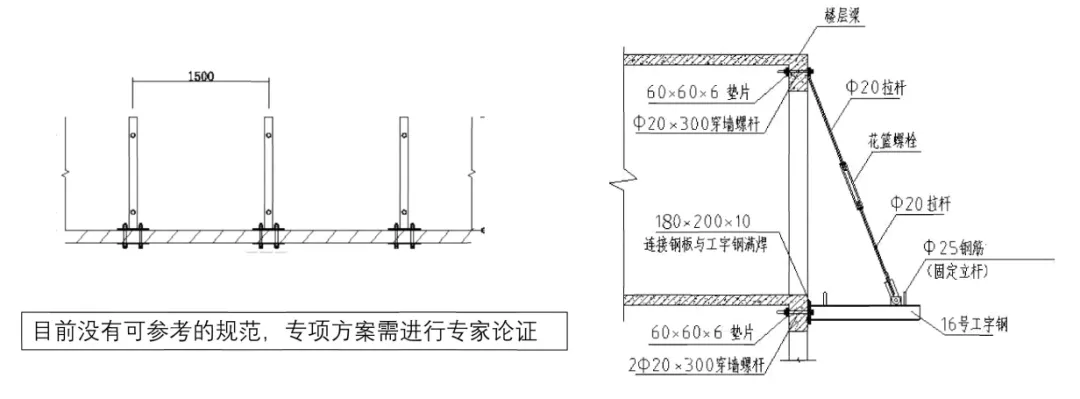

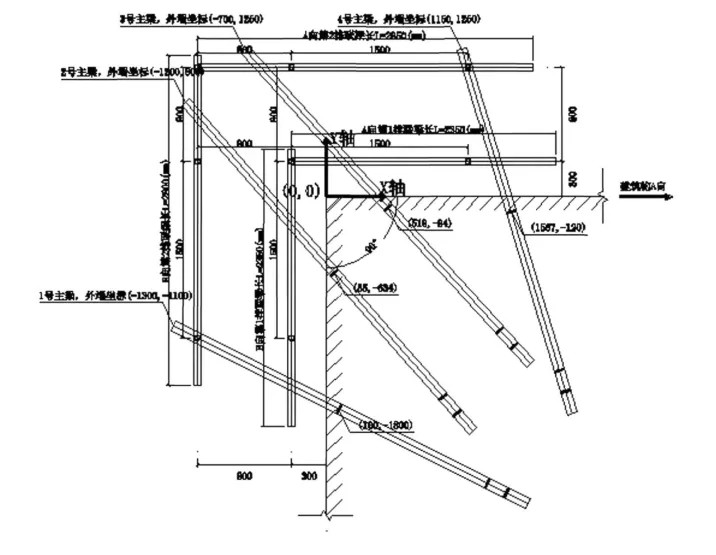

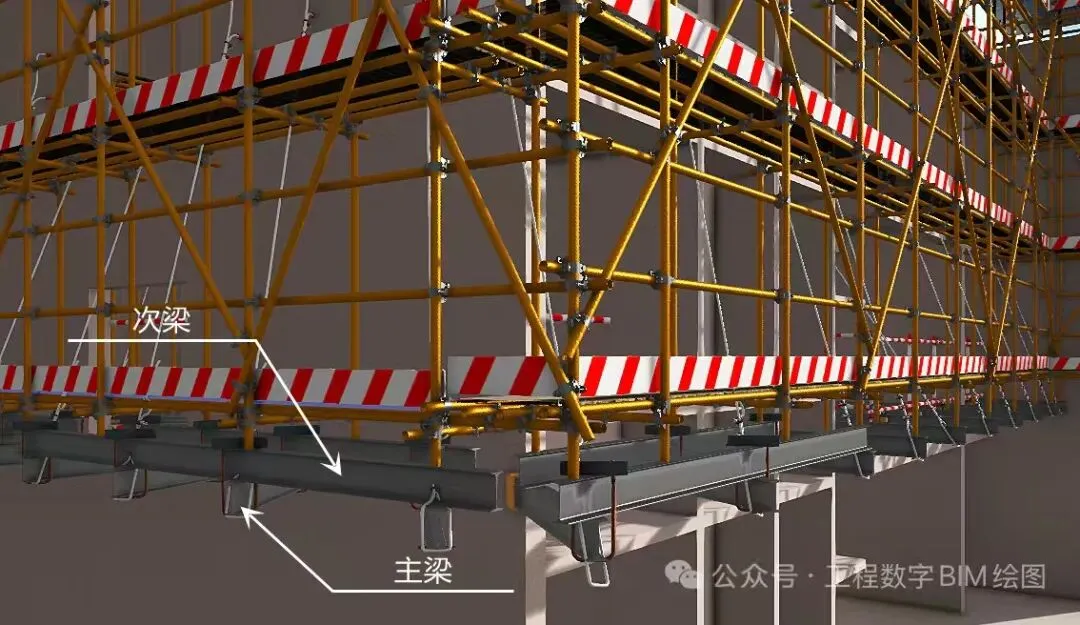

3、阳角部位整体验算

阳角部位形式较多，此种形式验算时需对两个方向四道联梁的抗弯、抗剪、挠度进行验算，每道悬挑主梁分别对抗弯、抗剪、挠度、稳定性、悬挑主梁与结构连接节点进行验算，具体公式参考前文。

此类型的验算需对上拉杆件、主梁与建筑物节点、联梁进行验算
