软考(系统架构师)-软件架构设计之软件架构评估

系统架构评估分类

• 基于调查问卷或检查表的方法：依赖评估人员的主观推断
• 基于场景的评估方法
• 基于度量的评估方法

系统架构评估中的概念

• 敏感点：一个或多个构件的特性
• 权衡点：影响多个质量属性的特性，是多个质量属性的敏感点

这里理解起来有点绕，但是只要我们记住如果是影响了多个质量属性，那就是权衡点。最典型的：改变加密级别会对安全性和性能产生影响，这里安全性和性能都是质量属性，因此加密级别就是一个权衡点。

在架构评估中，一般采用刺激、环境和响应三方面来对场景进行描述。

系统架构评估方法

SAAM(Scenarios-bases Architecture Analysis method)

SAAM是最早形成文档并得到广泛使用的软件架构分析方法

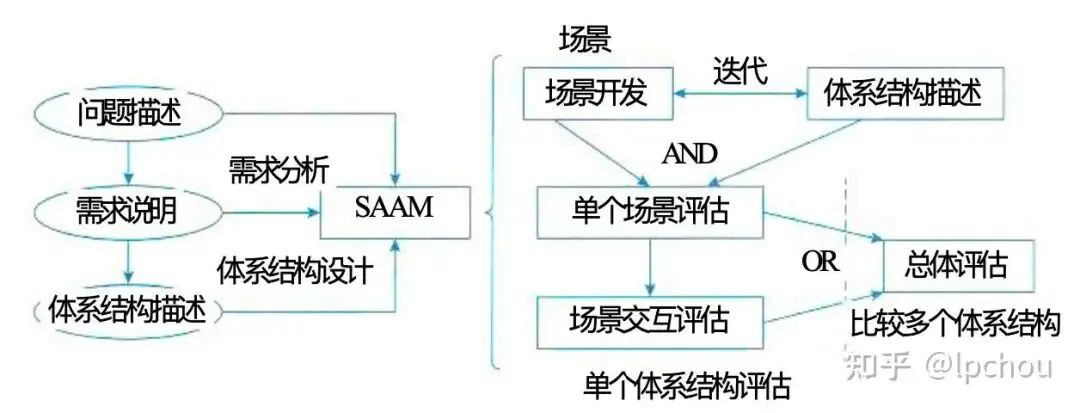

SAAM的主要输入包括：问题描述、需求声明和架构描述

SAAM分析评估架构的过程包括：场景开发、架构描述、单个场景评估、场景交互评估和总体评估

ATAM（Architecture Tradeoff Analysis Method）架构权衡分析方法

ATAM是在SAAM的基础上发展起来的

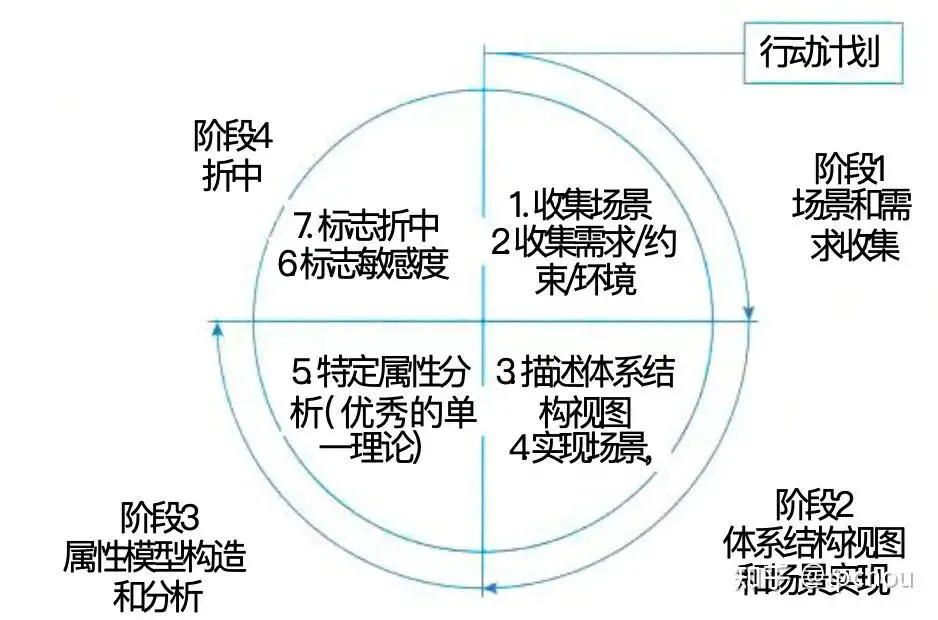

ATAM分析评估过程包括：场景和需求收集、架构视图和场景实现、属性模型构造和分析、折中

ATAM方法采用效用树这一工具来对质量属性进行分类和优先级排序。效用树的结构包括：树根-质量属性-属性分类-质量属性场景（叶子结点）

采用效用树对质量属性进行分类和优先级排序需要考虑：每个场景对系统成功的重要性、每个场景从架构师视角来看的实现难度

ATAM评估实践阶段划分包括：演示、调查和分析、测试和报告

• 演示：第一步介绍ATAM、第二步介绍业务驱动因素、第三步介绍要评估的体系结构
• 调查与分析：第四步确定架构方法、第五步生成质量属性效用树、第六步分析体系结构方法
• 测试：第七步头脑风暴和优先场景、第八步分析架构方法
• 头脑风暴的场景
• 用例场景：在这种情况下，利益相关者就是最终用户
• 增长情景：代表了架构发展的方式
• 探索性场景：代表架构中极端的增长形式
• 报告ATAM：ATAM团队的主要发现包括：一种效用树、一组生成的场景、一组分析问题、一套确定的风险和非风险、确定的架构方法

CBAM（The Cost Benefit Analysis Method）成本效益分析法

CBAM是在ATAM上构建，其根据投资回报选择架构策略
