技术文档 | SV4001 三维扫描声呐桥梁检测技术方案

阅读提示：

本文约4303字，阅读时间约11分钟，建议收藏或划线标记，以便随时回顾。

本文选自：探索海洋科技有限公司技术文档

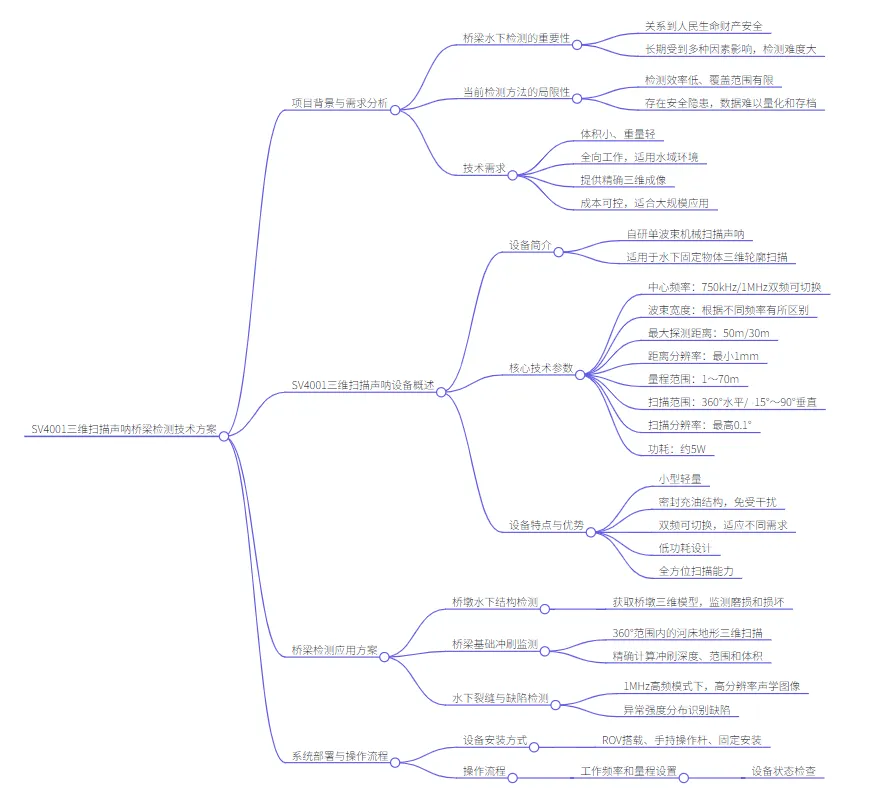

文章脑图：

名词解释：

SV4001三维扫描声呐: 是一种单波束机械扫描三维成像声呐设备，通过水平向扫描范围θ轴360°与垂直向扫描范围φ轴0～108°旋转扫描构建水下结构的强度图和点云图，具备双频可切换、密封充油结构等特性。

桥墩水下结构检测: 针对桥梁承力结构的水下部分进行三维扫描，获取表面形貌、尺寸变化及破损情况，用于评估结构安全性的检测过程。

冲刷监测: 通过三维声呐扫描桥墩周围河床地形，定期对比分析冲刷深度、范围及体积变化，预防因基础土体流失引发的桥梁倾斜或崩塌风险。

正文内容：

1  项目背景与需求分析

1.1 桥梁水下检测的重要性

我国现有公路桥梁超过 100 万座，其中跨江跨河大中型桥梁数量众多。桥梁作为交通基础设施的关键节点，其安全状况直接关系到人民群众的生命财产安全。然而，桥梁水下部分——包括桥墩、承台、桩基、基础等结构——长期浸没在水中，受到水流冲刷、水质侵蚀、水下生物附着等多种因素的影响，是桥梁检测中最难、最关键的环节。

据统计，国内桥梁水下部分的检测主要依赖潜水员直接观察和触摸，这种方式存在显著不足：检测效率低、覆盖范围有限、安全风险高、数据难以量化和存档。因此，迫切需要一种高效、精确、安全的水下检测技术手段。

1.2 当前检测方法的局限性

传统桥梁水下检测方法主要包括潜水员视觉检查、水下摄像、多波束测声系统等。潜水员检查受限于能见度和水文条件，在浑水环境中几乎无法工作；水下摄像虽然能提供直观图像，但无法获取精确的三维尺寸信息；多波束测声系统体积大、价格高、部署复杂，难以在小型桥梁和常规检测中普及。

1.3 技术需求

结合桥梁水下检测的实际需求，理想的检测设备应具备以下特性：

• 体积小、重量轻，便于携带和部署

• 能够在浑水、低能见度环境下工作

• 提供精确的三维成像能力

• 具备足够的探测距离和分辨率

• 操作简便，降低对专业人员的依赖

• 成本可控，适合大规模推广应用

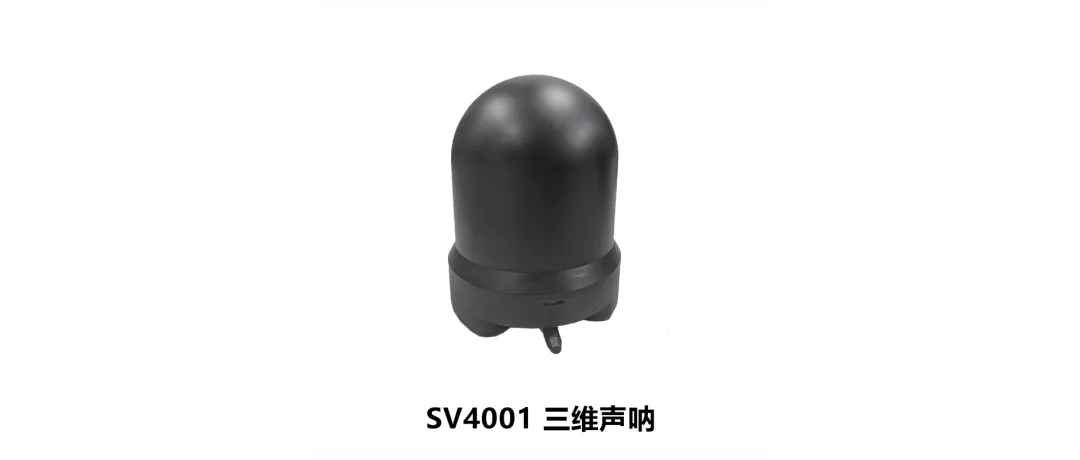

2.2 SV4001 三维扫描声呐设备概述

2.1 设备简介

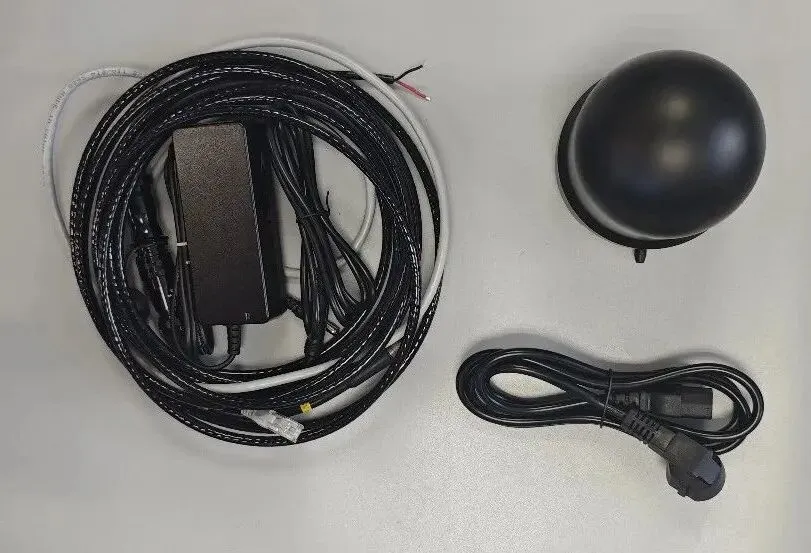

SV4001 是一款单波束机械扫描三维成像声呐，专为水下固定物体的三维轮廓扫描而设计。该设备采用密封充油结构，外部无旋转部件，有效避免了泥沙阻塞轴承和海草、鱼线缠绕的风险，特别适合在桥梁、海工等复杂水下环境中使用。

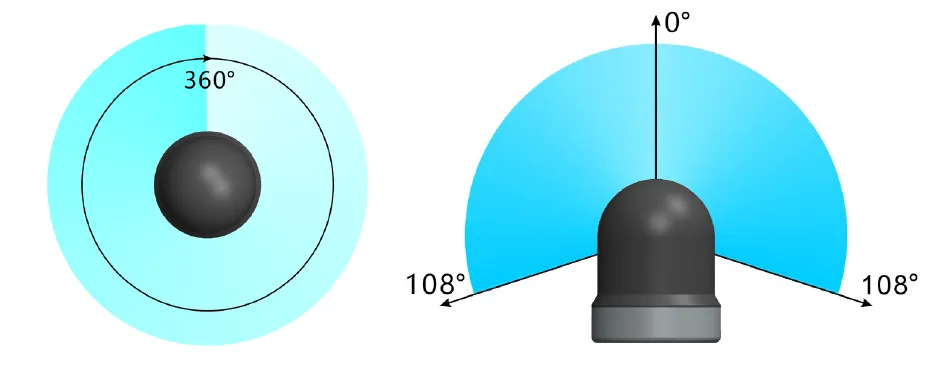

设备采用单波束二轴扫描方法工作，由两个电机带动声呐换能器沿 θ 轴和 φ 轴旋转，通过每个位置的回波构建场景的强度图和点云图。其中 θ 轴扫描范围为 360° 全向，φ 轴扫描范围为 0°～108°，可覆盖整个水体。

2.2 核心技术参数

参数项目	技术指标
中心频率	750kHz / 1MHz 双频可切换
波束宽度	750kHz：1.5°；1MHz：1°
最大探测距离	750kHz：50m；1MHz：30m（强反射目标）
距离分辨率	最小 1mm（量程相关）
量程范围	1～50m，连续可调
最大工作水深	500m（更深可定制）
水平扫描范围（θ 轴）	360° 全向
垂直扫描范围（φ 轴）	0～108°
扫描分辨率	最高 0.1°
扫描速度（网口版）	最大 100 线/s
发射信号	CW 或 CHIRP，自动/手动切换
工作盲区	≤ 0.2m
输入电压	12～40V DC
平均功耗	约 5W，峰值 < 10W
通信接口	百兆以太网 / RS-485（可选）
外形尺寸	Ø110(1) × 139(1) mm
重量	约 1.8kg（空气）/ 0.9kg（水中）
外壳材料	工程塑料 + 316 不锈钢

▲表 1：SV4001 三维扫描声呐核心技术参数

2.3 设备特点与优势

相比于市面上同类产品，SV4001 具有以下显著优势：

• 小型轻量：直径仅 110mm，空气中重量约 1.8kg，水中仅 0.9kg，可轻松搭载在小型 ROV、USV 或手持操作杆上，极大降低了对载体平台的要求。

• 密封充油结构：外部无任何旋转部件，彻底消除了泥沙、水草、鱼线缠绕等常见故障风险，特别适合河床、海底等复杂环境。

• 双频可切换：750kHz 提供更远的探测距离（最大 50m），1MHz 提供更高的分辨率（波束宽度 1°），可根据实际检测需求灵活选择。

• 低功耗设计：平均功耗仅 5W，可由小型电池供电，支持长时间水下作业，。

• 全向扫描能力：θ 轴 360° 全向扫描，配合 φ 轴 0°～108° 垂直扫描，可完整覆盖桥墩周围及水下结构。

3  桥梁检测应用方案

3.1 桥墩水下结构检测

桥墩是桥梁最关键的承力结构，其水下部分长期承受水流冲刷和侵蚀作用，是检测的重点区域。使用 SV4001 声呐可以对桥墩进行全方位三维扫描，获取桥墩的完整三维模型，包括表面形貌、尺寸变化、破损情况等关键信息。

具体操作方法：声呐可以通过手持杆和ROV进行布放，将声呐安装在手持操作杆上悬挂入水，如图1所示，也可以将声呐集成在ROV上，如图2所示。声呐的 θ 轴全向扫描可以在一次定位中获取桥墩周围所有方向的数据，配合 φ 轴的垂直扫描，可以完整覆盖桥墩从水面到河床的全部结构。

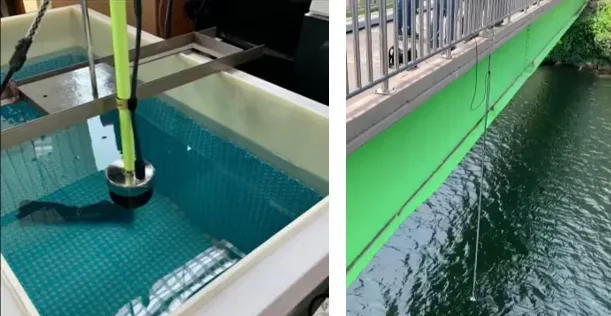

▲图1 SV4001手持干布放示意图

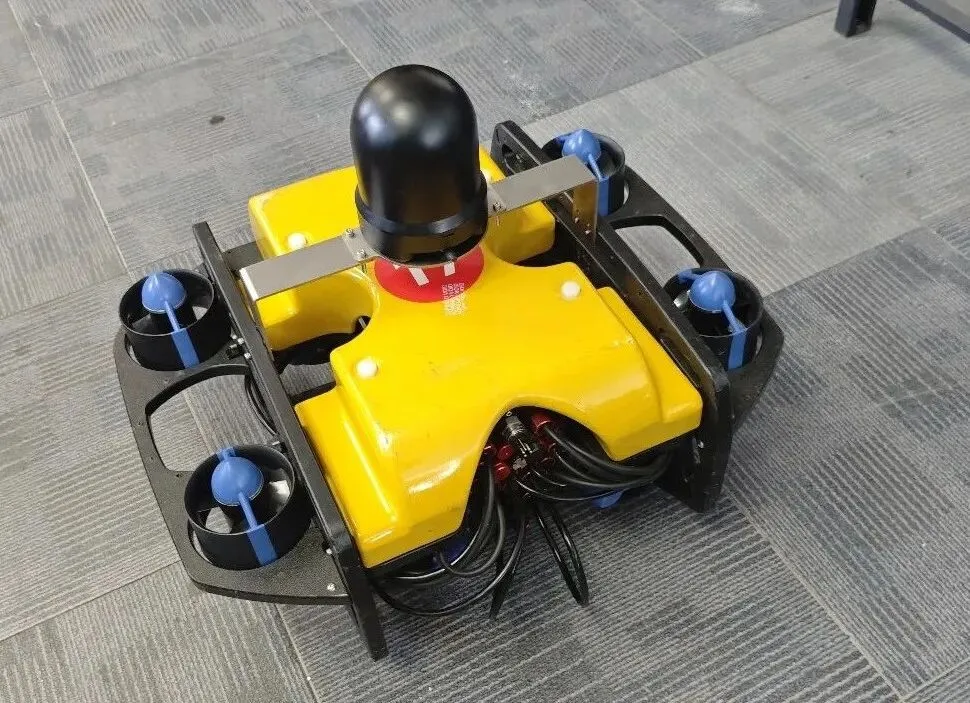

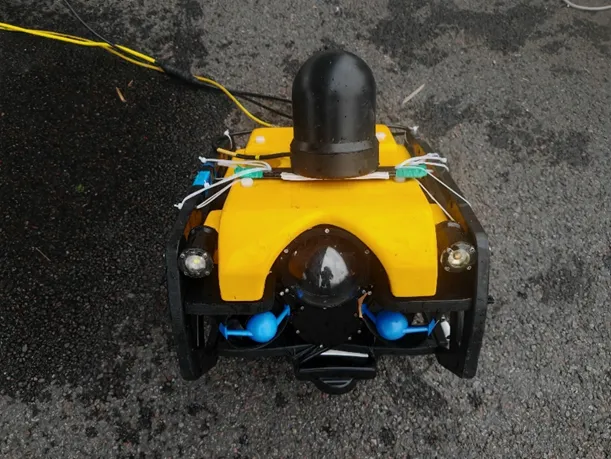

▲图2 探索海洋S100水下机器人搭载三维声呐

检测效果：可以精确获取桥墩的三维点云模型，分辨率达到厘米级别，能够发现表面裂缝、混凝土剥落、钢筋外露等缺陷，同时可以精确测量桥墩的几何尺寸和形变量。

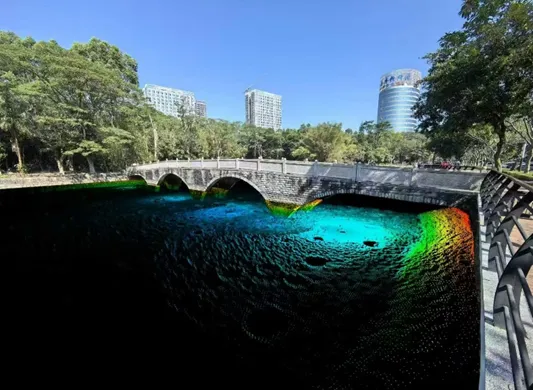

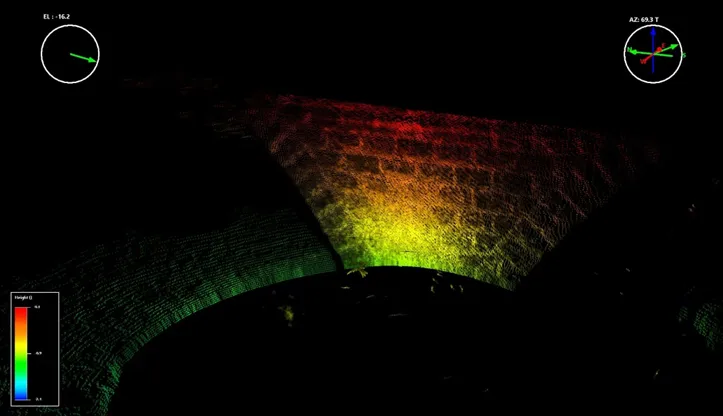

▲图3 通过三维声呐能够精确测量桥墩的几何尺寸

3.2 桥梁基础冲刷监测

桥梁基础冲刷是威胁桥梁安全的主要因素之一。水流对桥墩周围河床的冲刷会导致基础土体流失，严重时可能引发桥梁倾斜甚至崩塔。传统的冲刷监测方法如扔石测深、回声测深仪等，只能获取单点数据，无法反映整体冲刷形态。

使用 SV4001 声呐可以对桥墩周围的河床地形进行三维扫描，生成三维地形模型。通过定期扫描并对比不同时期的数据，可以精确计算冲刷深度、冲刷范围和冲刷体积，为桥梁安全评估提供可靠的数据支撑。

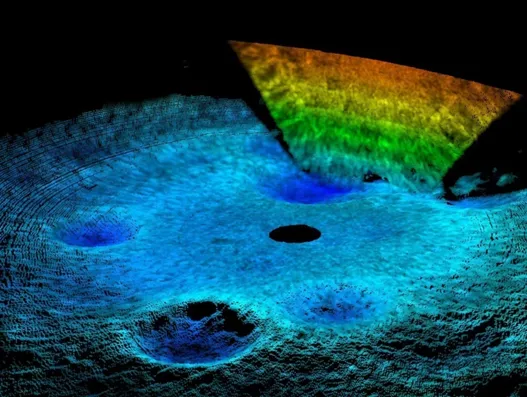

检测效果：可以获取桥墩周围 360° 范围内的河床地形三维模型，能够精确反映冲刷坑的形状、深度和变化趋势。

3.4 水下裂缝与缺陷检测

桥梁水下结构中的裂缝、剥落、空洞等缺陷是影响桥梁安全的重要因素。传统的水下裂缝检测主要依赖潜水员的视觉检查，受水质和能见度限制很大。

SV4001 声呐采用 1MHz 高频模式时，波束宽度仅为 1°，在 30m 范围内可以提供高分辨率的声学图像。通过对桥墩、承台等结构进行精密扫描，可以发现宽度 2cm 以上的表面裂缝，以及混凝土剥落、表面侵蚀等缺陷。声呐图像中的强度变化可以直观地显示缺陷位置和程度，为维修决策提供依据。

检测效果：可以生成桥墩表面的声学强度图，通过异常强度分布识别缺陷位置，并可以将声学图像与三维点云叠加，实现缺陷的精确定位和量化分析。

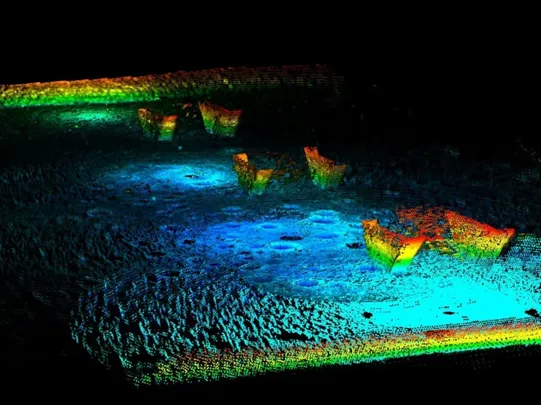

▲图6 水下裂缝与缺陷检测

4 系统部署与操作流程

4.1 设备安装方式

根据实际检测场景和条件，SV4001 声呐可采用以下几种安装方式：

▲表 2：SV4001 声呐安装方式对比

4.2 操作流程

完整的桥梁检测操作流程包括以下步骤：

步骤一：检测前准备

根据桥梁类型、水深、水质等条件，选择合适的工作频率和量程设置。深水环境优先使用 750kHz 以获取更远的探测距离，浅水精密检测使用 1MHz 以获得更高分辨率。同时检查设备状态、电缆连接、通信链路等。

步骤二：设备部署与定位

将声呐安装在选定的载体平台上，通过 M4 螺钉固定。将载体平台部署到桥墩下游位置，确保声呐与桥墩保持合适的距离（建议 2～10m，根据量程设置调整）。启动设备并进行通信测试，确认数据传输正常。

步骤三：数据采集

配置扫描参数：设置扫描范围（全景或扇区）、角度分辨率、扫描速度等。对于桥墩检测，建议采用全景扫描模式，角度分辨率设置为 0.5°～1°，以平衡数据质量和采集效率。沿桥墩周围多个位置进行扫描，确保全面覆盖。

步骤四：实时监控与质量控制

在数据采集过程中，通过上位机软件实时监控声呐图像质量。检查回波信号强度、图像清晰度、数据完整性等指标。如发现数据异常，及时调整设备参数或采集位置，确保采集到的数据满足质量要求。

步骤五：数据处理与分析

采集完成后，将数据导入后处理软件进行分析。主要包括：三维点云生成与可视化、强度图分析与异常识别、几何尺寸测量与变形分析、多期数据对比与变化趋势分析、检测报告自动生成等。

4.3 数据采集与处理

SV4001 声呐通过百兆以太网或 RS-485 接口将采集数据实时传输至上位机。网口版本最大扫描速度可达 100 线/s，能够满足实时成像的需求。采集的原始数据包括每个扫描点的距离、强度、角度等信息，可用于生成三维点云模型和声学强度图。

★后处理软件支持将原始数据转换为标准格式（如 PLY、OBJ、LAS 等），可与主流三维建模和 GIS 软件无缝对接。通过专业的数据分析工具，可以实现缺陷自动识别、冲刷体积计算、变形趋势分析等功能。

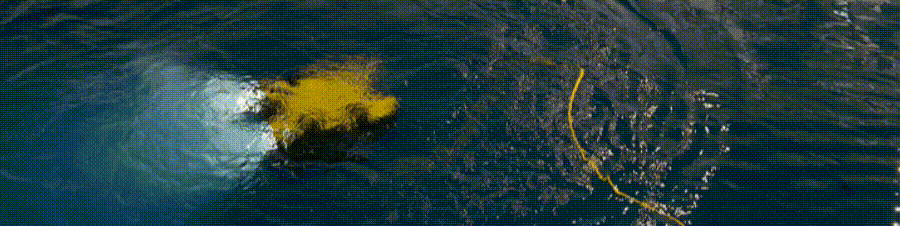

▲搭载三维声呐的探索海洋S200水下机器人

5 技术效果与优势分析

5.1 检测精度与覆盖范围

SV4001 声呐在桥梁检测中能够达到以下检测精度：

▲表 3：检测精度指标

5.2 与传统检测方法对比

5.3 核心优势总结

• 全向三维成像：360° 水平扫描配合 0°～108° 垂直扫描，一次定位即可获取桥墩周围全部结构信息，无需多次调整设备位置。

• 适应各种水质条件：声呐不受能见度限制，在浑水、低能见度环境下均可正常工作，克服了光学检测设备的固有局限。

• 数据可量化、可追溯：采集数据可生成标准格式的三维点云和声学图像，支持多期对比分析，为桥梁全生命周期管理提供数据支撑。

• 无人化作业：可搭载 ROV、USV 等无人载体，实现完全无人化检测，消除人员下水的安全风险。

• 经济高效：设备成本低、功耗低、操作简便，大幅降低检测成本，提高检测效率，适合大规模常规化检测应用。

关键问题与回答

• SV4001如何实现浑水环境下的高精度三维成像？

  通过750kHz/1MHz双频切换技术，在浑水环境中优先使用750kHz频段获取更远探测距离，同时采用1°波束宽度的1MHz模式进行精密扫描，结合360°水平扫描与-15°～90°垂直扫描，确保全向覆盖与高分辨率成像。

• 与多波束测声系统相比，SV4001的核心优势是什么？

  SV4001体积仅Ø110mm×139mm，重量1.8kg，功耗5W，可搭载小型ROV/USV；而多波束系统体积>20kg，功耗高，部署复杂。SV4001在小型化、低功耗、成本控制方面具有显著优势。

• 如何保证检测数据的完整性和准确性？

  采用五步操作流程：检测前参数预设、设备部署定位、多位置全景扫描、实时图像质量监控、后处理软件分析。通过0.5°～1°角度分辨率设置、100线/s扫描速度、百兆以太网实时传输，结合GIS软件对接，确保数据完整性和准确性。
