GENIE软件教程之有限元建模(一)

SESAM 软件是由挪威船级社（DNV-GL）开发的一款有限元分析（FEA）系统，它以 GeniE、HydroD 和 DeepC 等模块为核心，是海洋工程结构分析的行业标准软件，主要用于海工结构的强度评估、波浪荷载计算和系泊系统分析等。 GeniE、HydroD 和 DeepC 分别是 Sesam 系统的建模及前处理模块、水动力计算模块和深水系泊分析模块。各自功能如下：

GENIE：模型前处理、结构分析、结果可视化

HYDROD：流体静力和稳性分析、波浪荷载和运动响应计算

DEEPC：深水浮式系统锚泊耦合分析

GeniE 是 Sesam 系统中的结构设计分析工具，服务于海工结构的快速建模与强度评估，支持概念设计、详细设计和迭代分析。GeniE 可作为独立的分析工具，也可以与其他 Sesam 程序一起在 Sesam Manager（Sesam 的主控制程序）的控制下运行，GeniE 可以创建固定或浮动结构的板壳模型，以便在 HydroD 中进行后续的稳定性或水动力分析。此外，GeniE 支持自动化建模技术，自动建模的脚本文件基于 JScript 语言创建，JScript 是微软的一种专门设计用于 Web 页面中的脚本语言。

二、界面与帮助

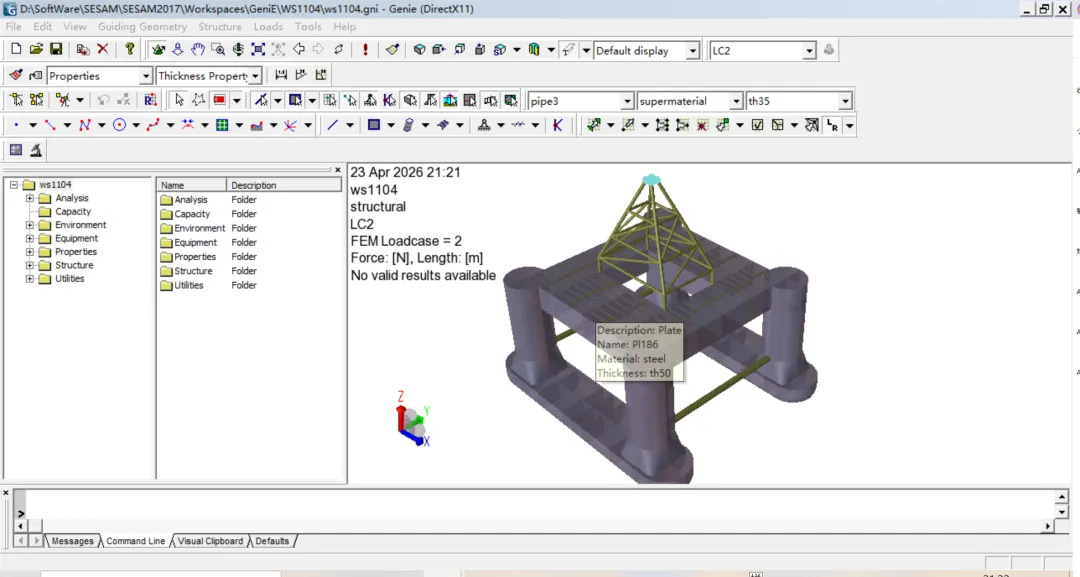

GUI（Graphical User Interface）主要由 6 个部分组成：菜单栏、工具栏、浏览区、命令行 窗口、信息提示区和图形显示窗口。

帮助文档：

比如笔者的安装地址：

D:\SoftWare\SESAM\SESAM2017\DNVGL64\GeniEV7.4-18\Help\Tutorials

清一色的都是英文版本

三、快捷键与视图

鼠标滚轮：视图缩放

鼠标右键+ F2： 视图旋转

鼠标右键+ F4： 视图拖动

ALT+B： 图形显示区背景色改变，黑白色切换

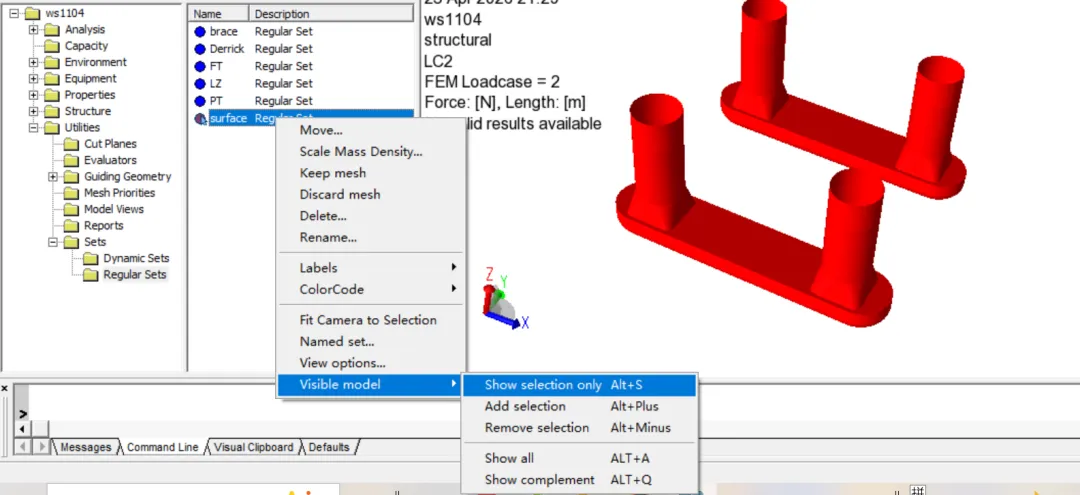

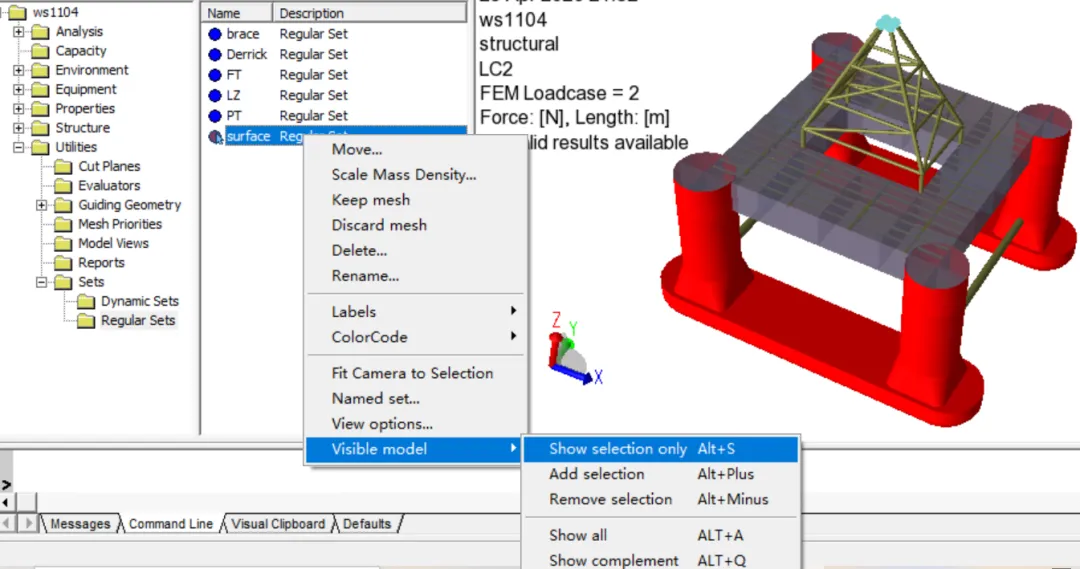

ALT+S：单独显示预先设定好的set

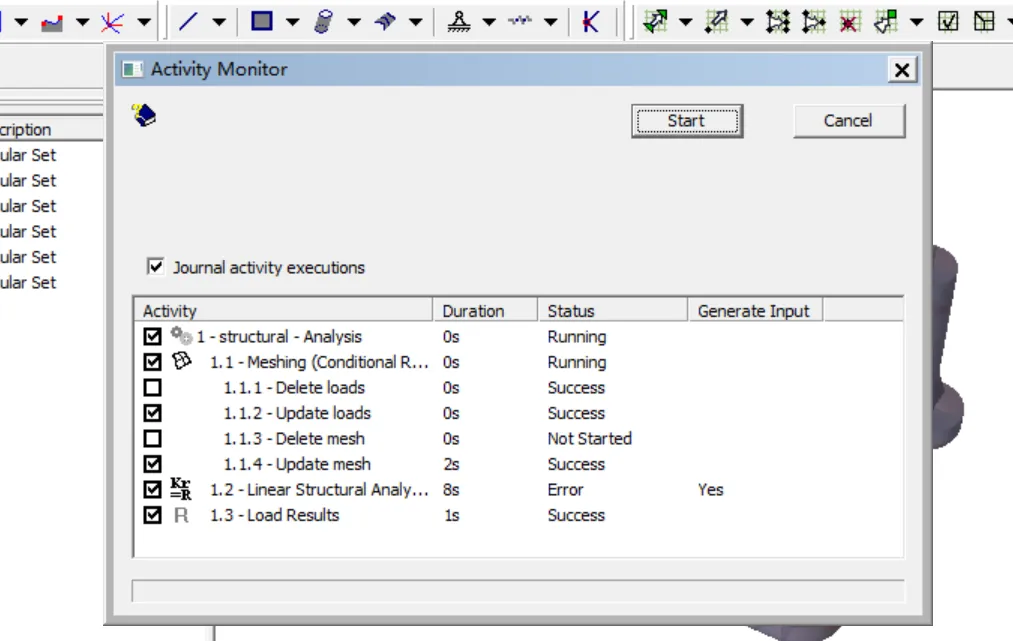

ALT+D：执行分析

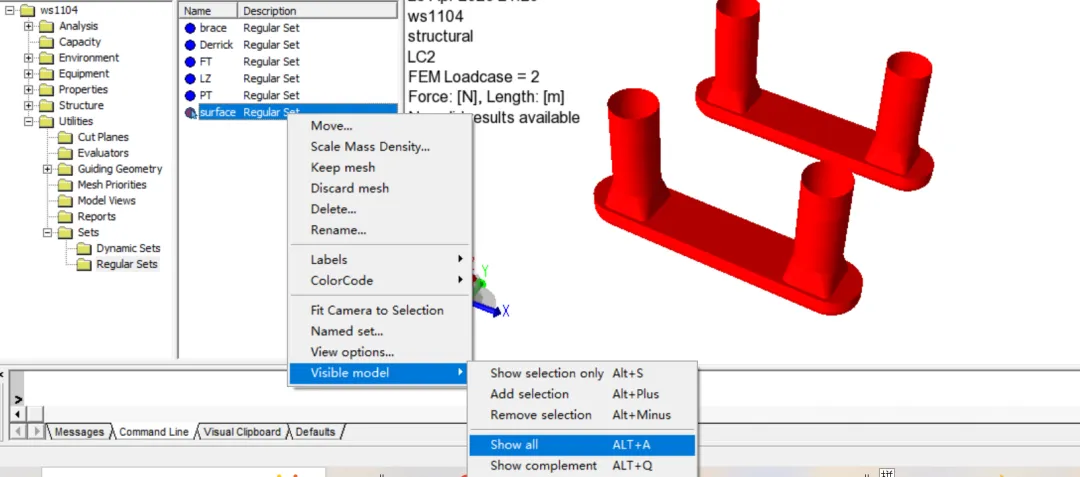

ALT+A: 显示全部

ALT + ‘+’ : 在原视图的基础上增加视图

ALT + ‘-‘ : 在原识图的基础上减少视图

四、分析流程

在 GeniE 中进行设计分析的一般流程是：（1）确定设计前提；（2）创建结构模型（几何模型）；（3）定义荷载工况；（4）执行分析；（5）查看结果。若计算分析在 GeniE 之外进行，如在 HydroD 中分析海上漂浮物/船舶的水动力，则需创建并导出有限元和/或板壳模型。GeniE 会话到此结束，分析工作可以在 Sesam Manager 中继续进行。对于如导管架等海上固定结构，计算分析可在 GeniE 中进行，分析可能包括波浪载荷和桩土分析。

五、分析日志：

后续出现问题的时候专门出一期介绍
