GENIE软件教程之有限元建模(五)

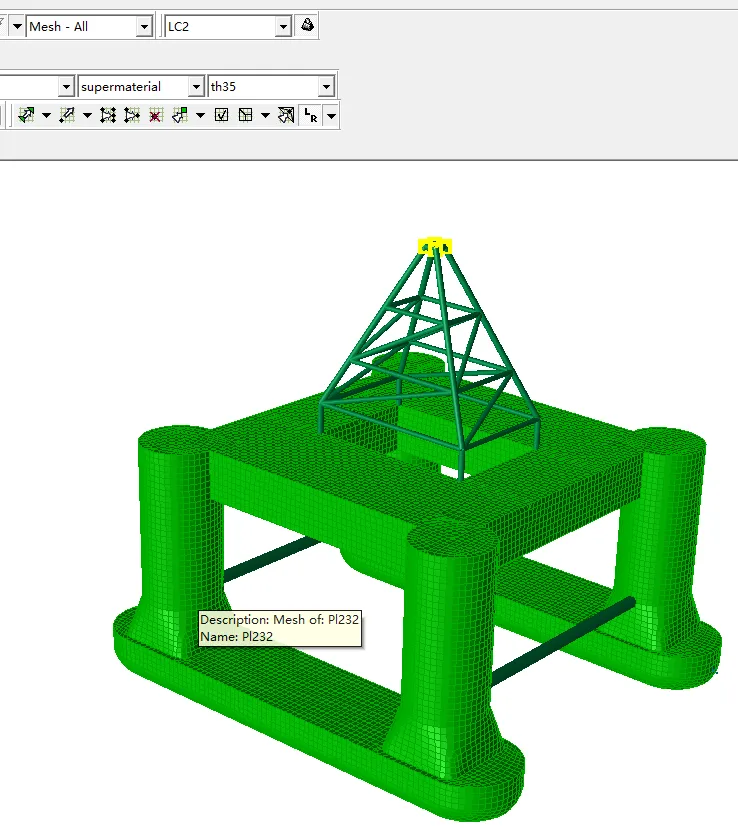

通常，在划分网格前，需为结构构件赋予网格属性，以实现网格的精确划分，网格属性用来定义网格的尺寸或者数目。在 GeniE 中，网格的划分是通过执行分析来进行的。在Mesh All状态下显示网格，如下图

网格属性：

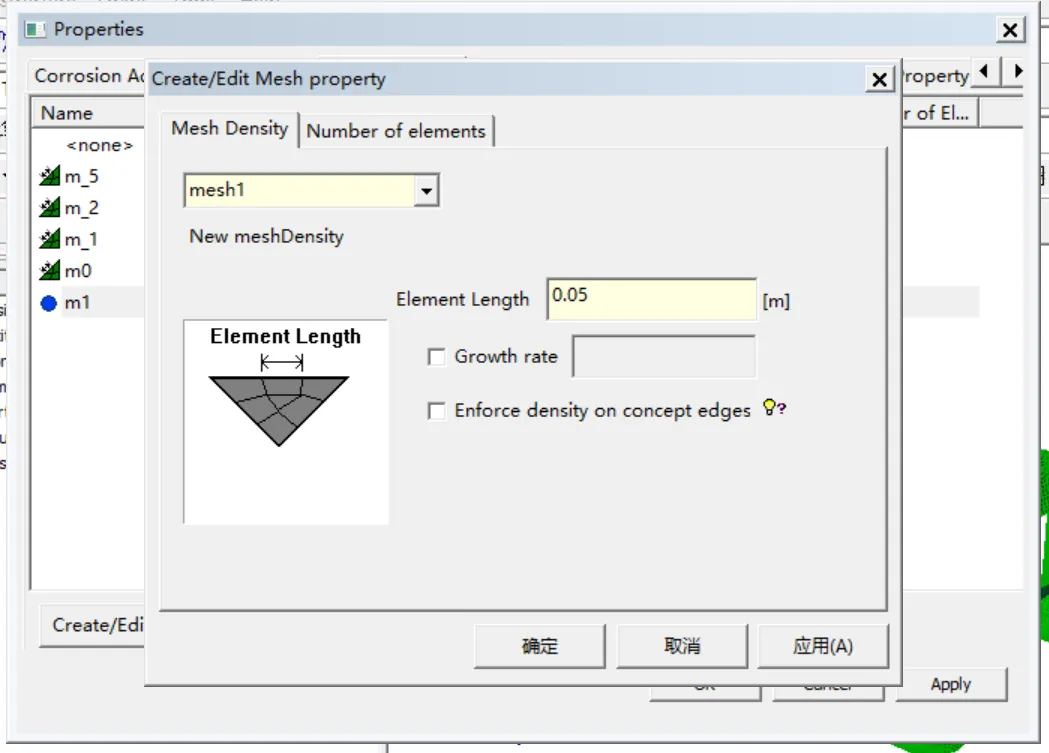

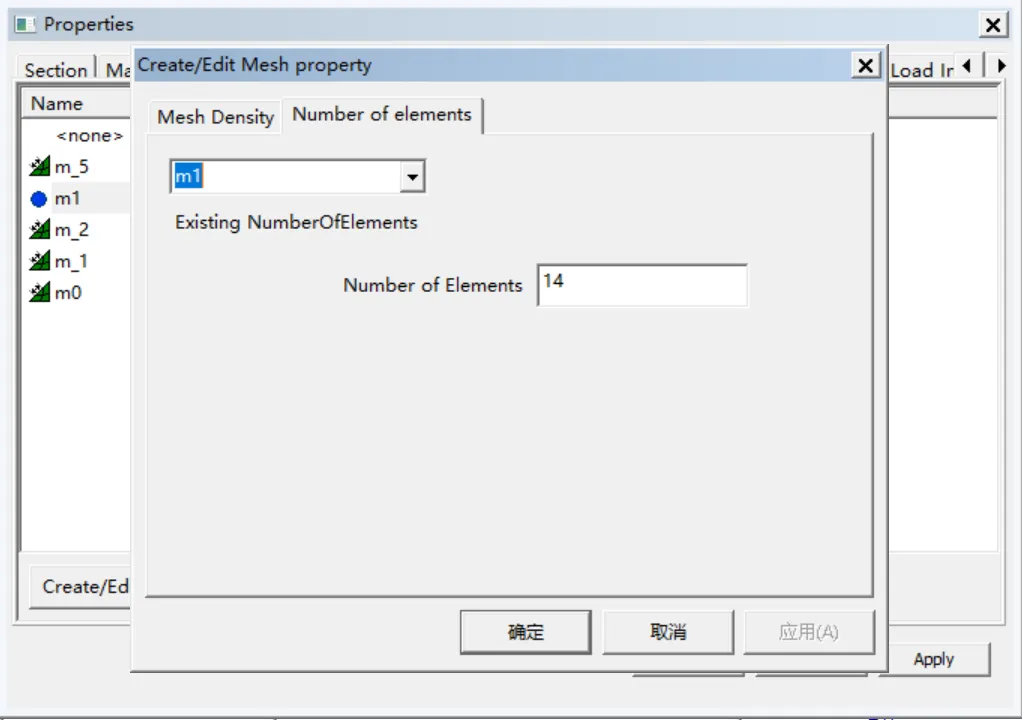

在Edit/Property中找到Mesh,可以定义网格大小和个数

对应代码

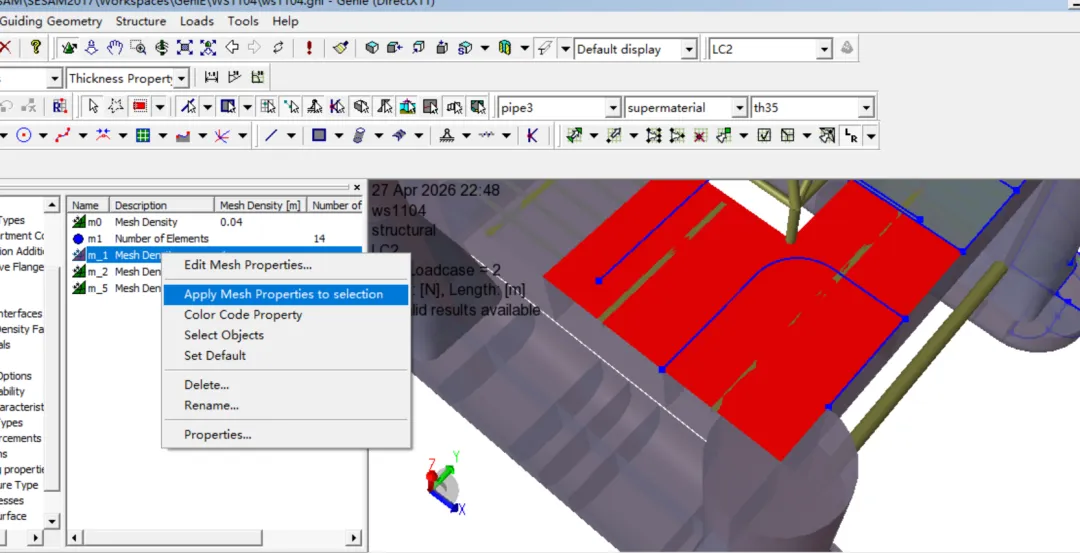

在Default display的状态下，显示板架，选中板架，在Properties文件夹中找到Mesh, 选择要赋值的Mesh,右键Apply

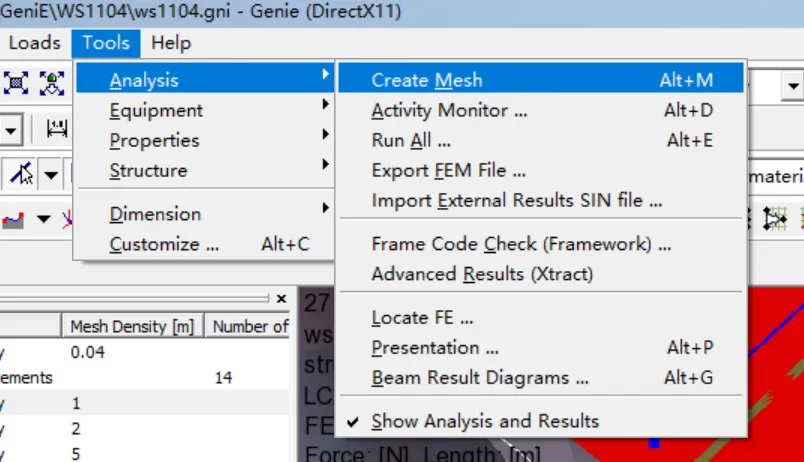

网格划分

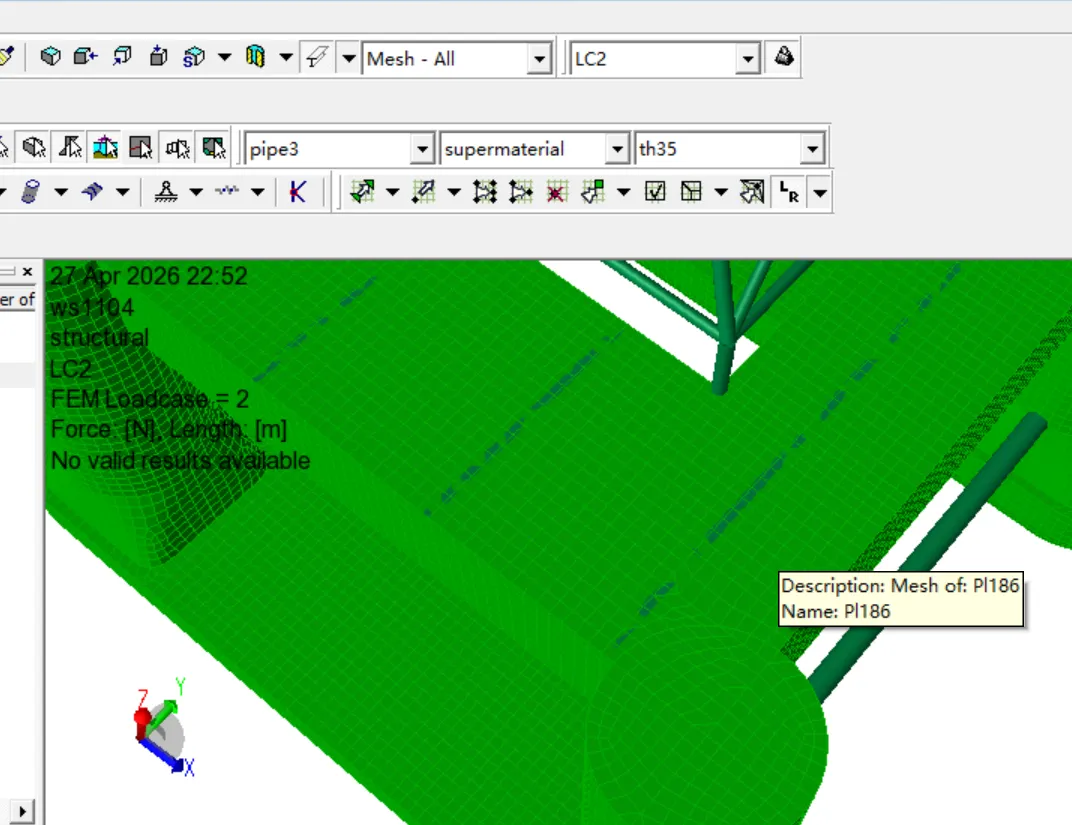

查看网格

在Mesh-All的状态下查看
