高中物理|多用电表知识总结 + 易错点汇总

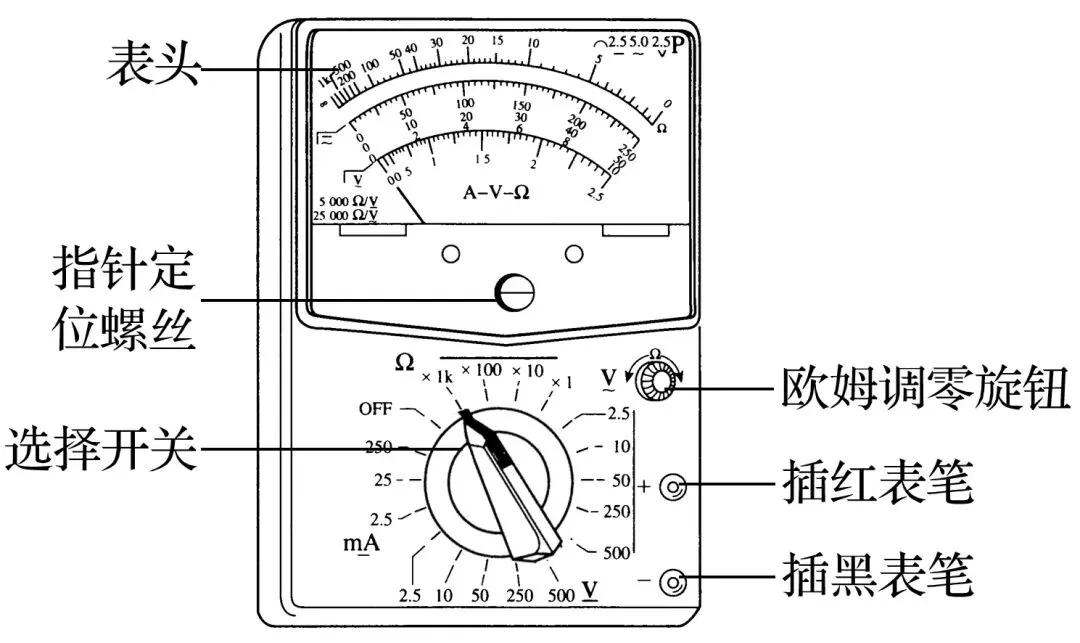

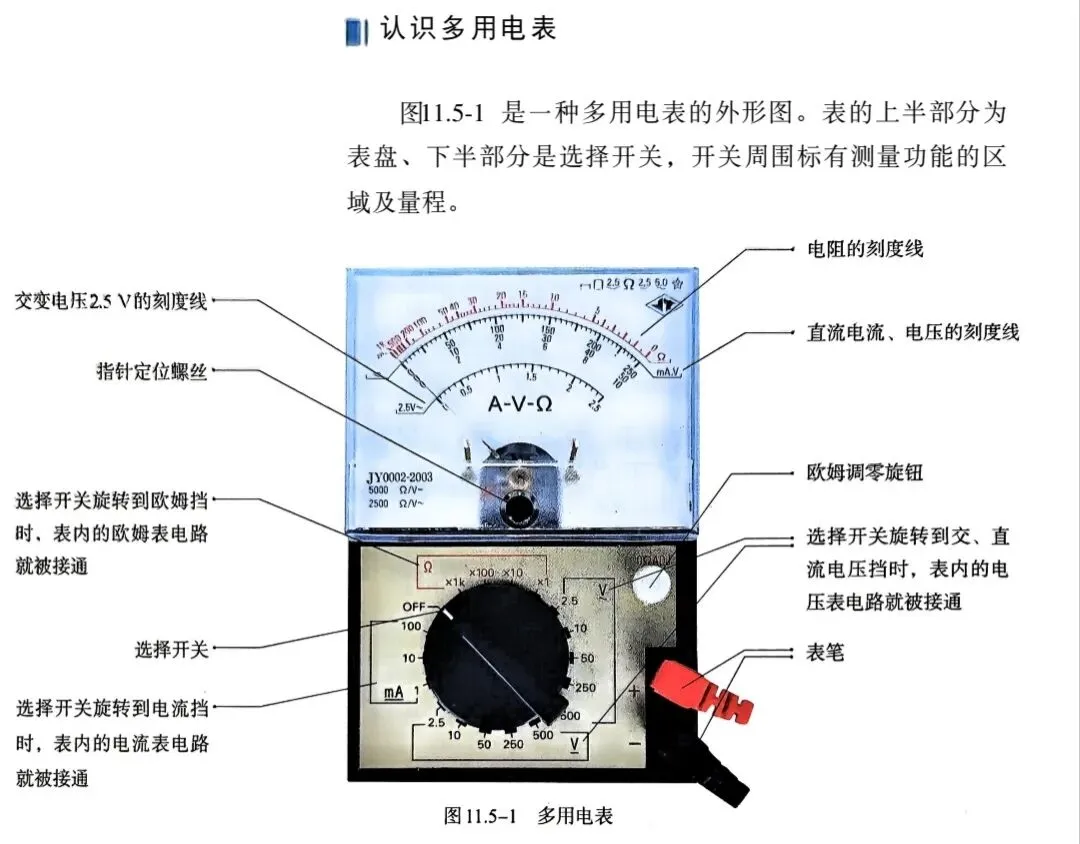

高中物理|多用电表知识总结 + 易错点汇总一、多用电表基础结构

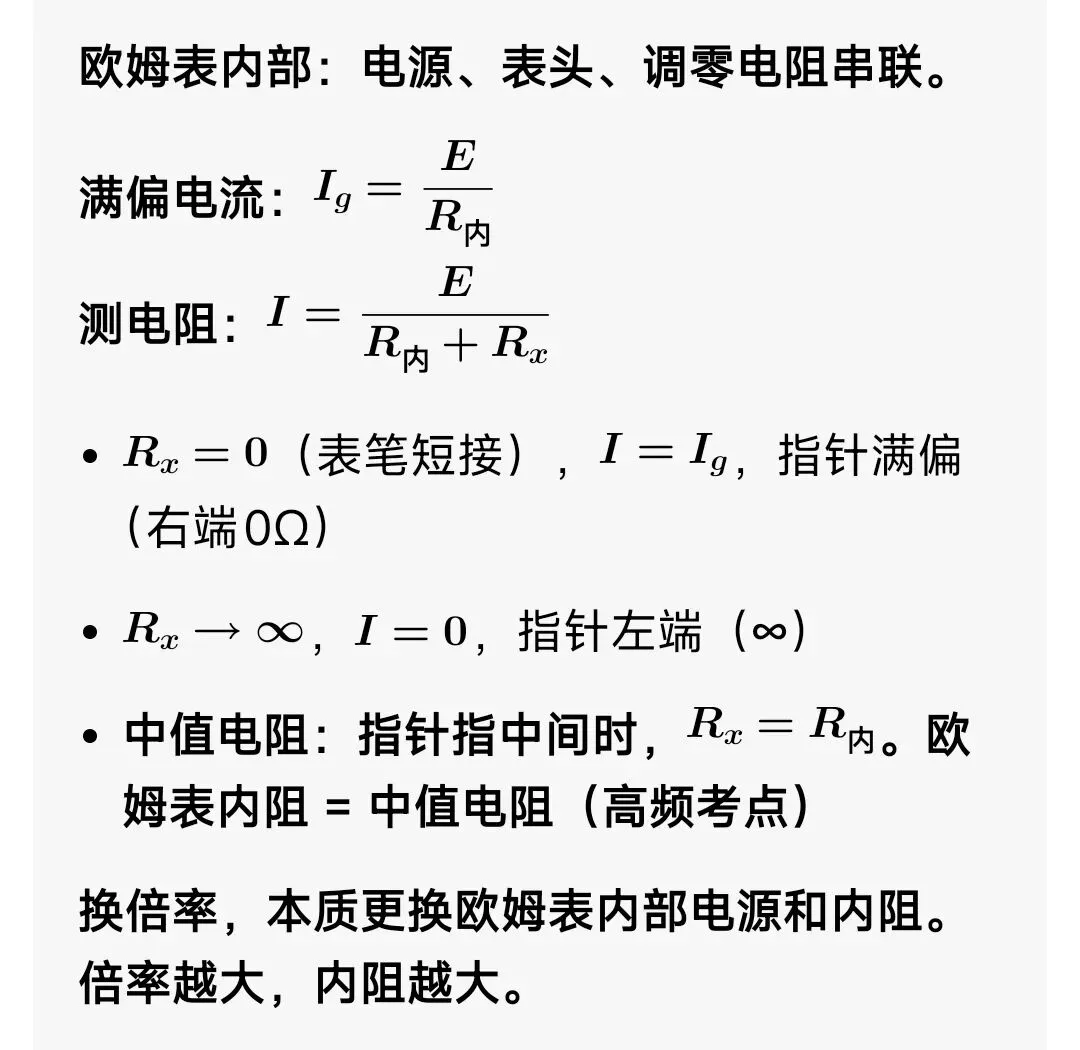

多用电表（万用表）可以测：电压、电流、电阻等；核心部件：表头（灵敏电流计）、选择开关、欧姆调零旋钮、机械调零螺丝、红黑表笔。 表笔极性：红表笔接内部电源负极，黑表笔接内部电源正极 档位区分 1. 直流电压档 V-：测电池、电路直流电压；并联接入 2. 交流电压档 V~：测市电交流电压；并联接入 3. 直流电流档 A-：测电路电流；串联接入 4. 欧姆档 Ω：测电阻，内部自带电源；不能带电测电阻 二、操作步骤（重点） 1. 机械调零（所有测量前都要做） 不通电，表笔分开，旋转表盘左侧机械调零螺丝，使指针指在左端0刻度（电流、电压零点）。 机械调零只需要一次，换档位不需要重新机械调零。 2. 选档位 测电压/电流：预估大小，先选大量程，再换小量程，指针尽量指表盘中间附近，减小误差。 测电阻：预估阻值，选择合适欧姆倍率（×1、×10、×100、×1k），使指针落在表盘中间区域。 3. 欧姆调零（只有欧姆档，每次换倍率必须重新欧姆调零） 红黑表笔短接，旋转欧姆调零旋钮，指针指到欧姆表右端0Ω。 原理：短接，调节内部可变电阻，满偏。 欧姆调零本质：改变内部串联电阻，不能调节机械调零螺丝！ 4. 测量 电压：并联，红表笔接高电势，黑表笔低电势 电流：串联，红表笔进，黑表笔出 电阻：待测电阻必须脱离电路、断电；两手不要同时捏表笔金属部分（人体电阻并联进去） 5. 测量完毕 选择开关拨到 OFF档 或 交流电压最高档，保护电表。 三、读数规则 例1：选择开关置于 直流电压 0~10V量程10V，总格50格分度值 =10/50=0.2V/格，估读到0.1V指针指在第24格：读数 =24Ｘ0.2=4.8V例2：选择开关置于 直流电流 0~50mA量程50mA，总格50格分度值 =50/50=1mA/格指针指24格：24Ｘ1=24mA估读规则（高中必考）分度值是0.1、1、10……：估读到分度值下一位。分度值是0.2、0.5、2、5……：本位估读，读到分度值这一位。 多用电表中间刻度常见：0.2、0.5分度，不需要再往下估读一位 欧姆档：刻度不均匀，左密右疏；读数 = 指针示数 × 倍率；欧姆刻度不估读（高中要求）。 例：指针指15，倍率×100 → 电阻=15×100=1500Ω 四、欧姆表原理
五、高频易错点（学生最容易错） 易错1：表笔电源极性 测电压电流：红正黑负； 测电阻：黑表笔接内部电源正极，红表笔负极。 考题：测二极管，黑表笔接二极管正极，二极管导通，电阻小。很多学生记反！ 易错2：两种调零区分 机械调零：测前，表笔断开，所有档位共用，一般一次调好；螺丝在表盘左边。 欧姆调零：欧姆档专用，每换一次倍率必须重新欧姆调零；旋钮在表盘中间。 易错3：测电阻必须断电、拆元件 不能在通电电路直接测电阻，内部电源和外部电路互相干扰，损坏电表，读数错误。 易错4：欧姆刻度不均匀，左密右疏，不估读 电压电流刻度均匀，要估读；欧姆刻度不估读。 易错5：倍率选择 指针偏角太大（靠近右端0Ω）→ 电阻小 → 换更小倍率； 指针偏角太小（靠近左端∞）→ 电阻大 → 换更大倍率。 口诀：偏大换小，偏小换大。 偏角大 = 电流大 = 电阻小。学生经常把“偏角”和读数搞反。 易错6：用完电表档位放置 测量结束，不能放在欧姆档！ 欧姆档内部电源一直连着，表笔短接会持续耗电，损坏电表。要打到OFF或者交流高压档。 易错7：中值电阻 欧姆表内阻等于中值电阻；倍率变，中值电阻跟着变。×1k档中值电阻比×100大。 易错8：测二极管 正向电阻小：黑表笔接二极管正极； 反向电阻很大：红表笔接二极管正极。 可以判断二极管好坏与极性。 易错9：不能测带电物体、电容器 测电容时，电容必须先放电，不然残余电压打坏表头。 易错10：量程选择 测电压电流，量程选太小容易打弯指针；量程太大，指针偏转过小，误差大。优先让指针在表盘1/2~2/3区间。 六、常见题型结论速记 1. 欧姆表：刻度反向，不均匀，左密右疏 2. 黑表笔电势高于红表笔（电阻档） 3. 换倍率→重新欧姆调零 4. 欧姆表内阻=中值电阻 5. 测电阻：断电、脱离电路
