桩基托梁 —— 群桩竖向承载力计算说明

《GEO5单桩模块按经验参数法计算桩基承载能力》技术贴（点击阅读原文）中介绍了如何根据侧阻和端阻参数计算桩基承载力，但是从挡墙模块调用群桩时不会设置，本帖做一个简要说明。

（1）分析设置

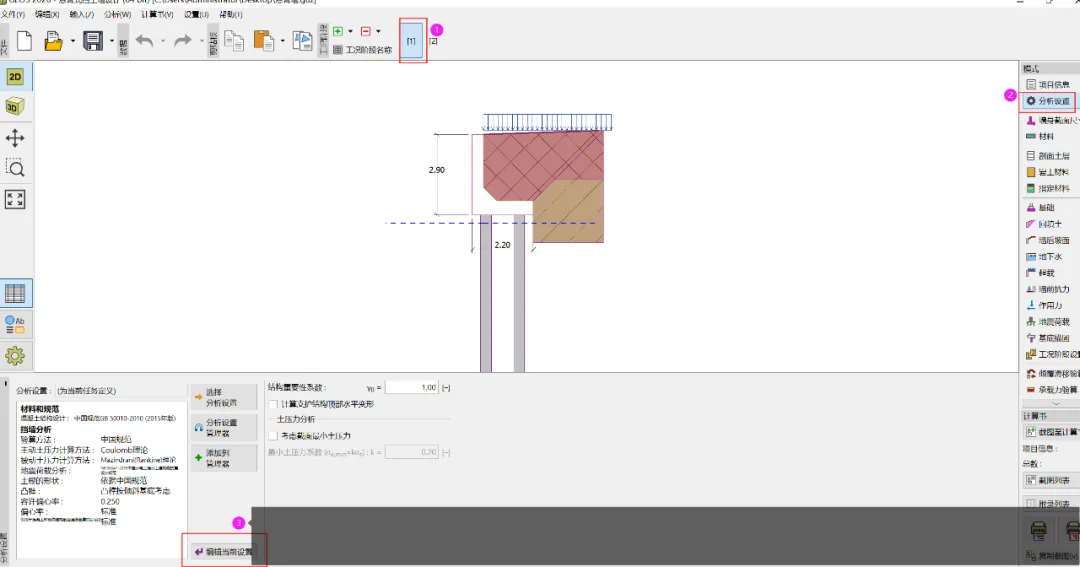

在挡墙模块的工况1的分析设置下打开【编辑当前设置】。

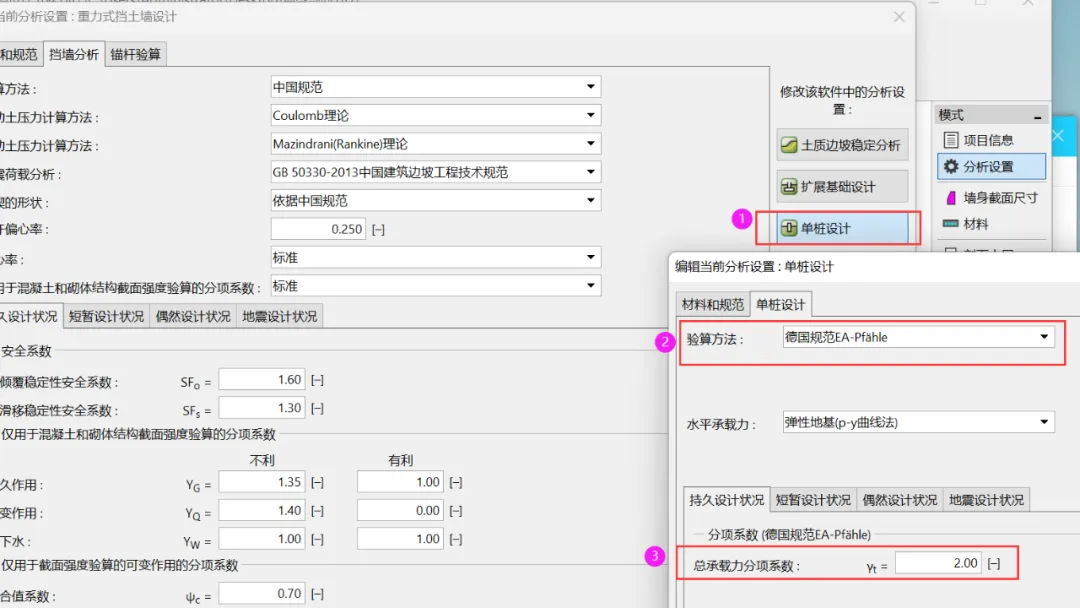

找到右侧的【单桩设计】，依次按截图进行修改，并按回车键确认。

（2）调用群桩

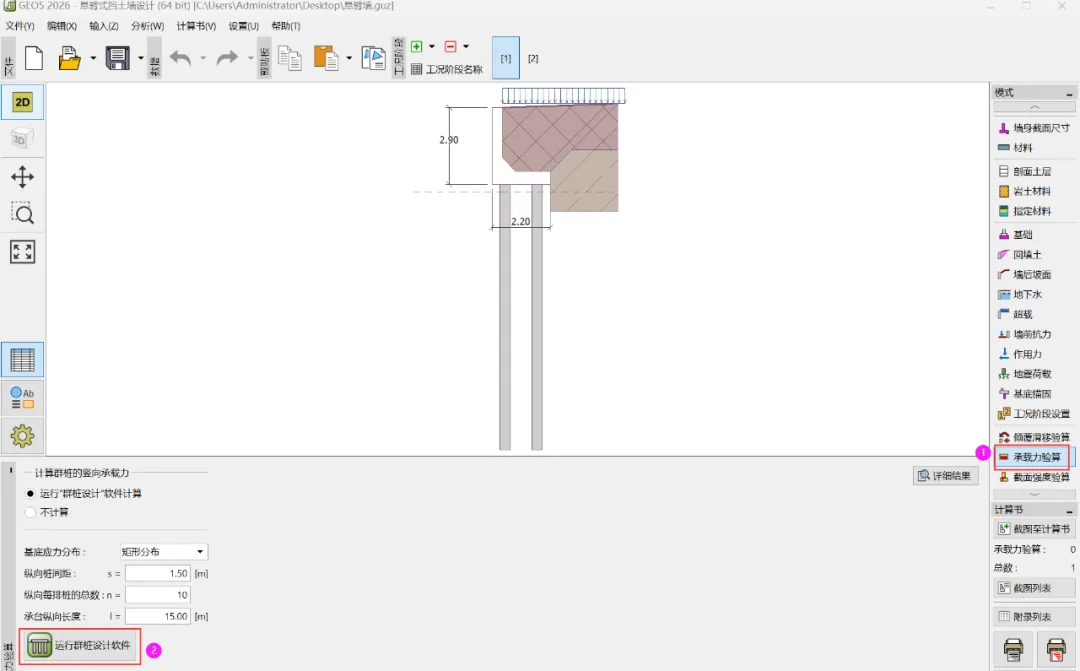

在挡墙模块的【承载力验算】选项下，点击【运行群桩设计软件】。

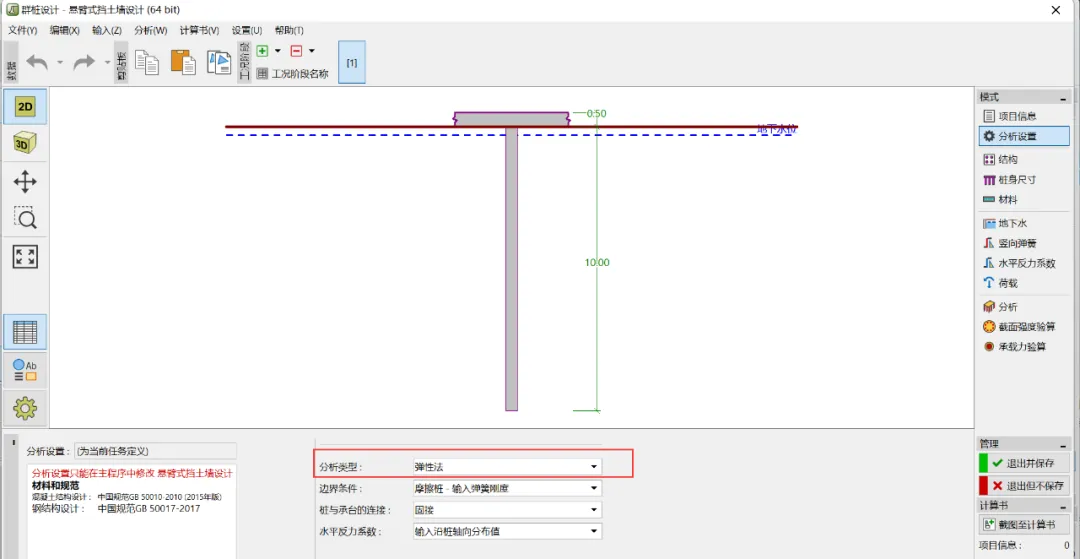

分析类型选择弹性法。

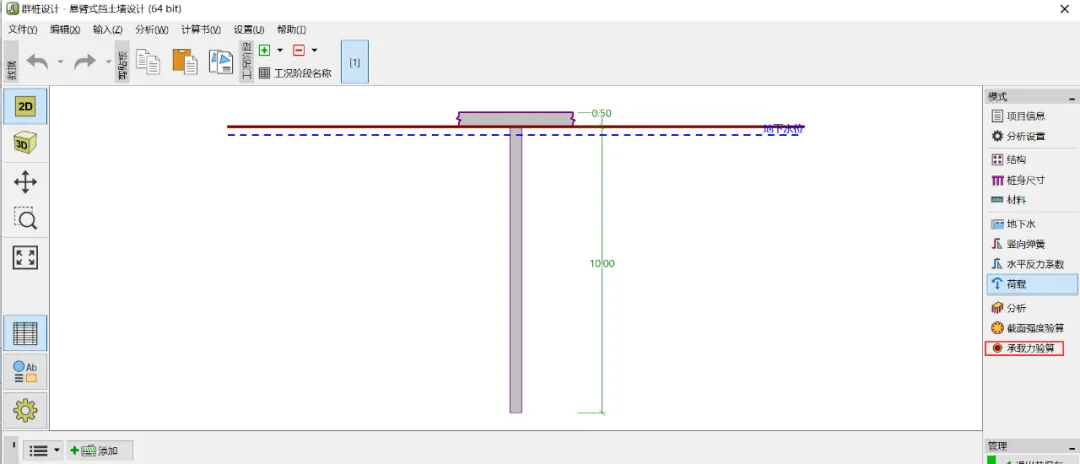

点击承载力验算即可调到单桩模块。

（3）调用单桩

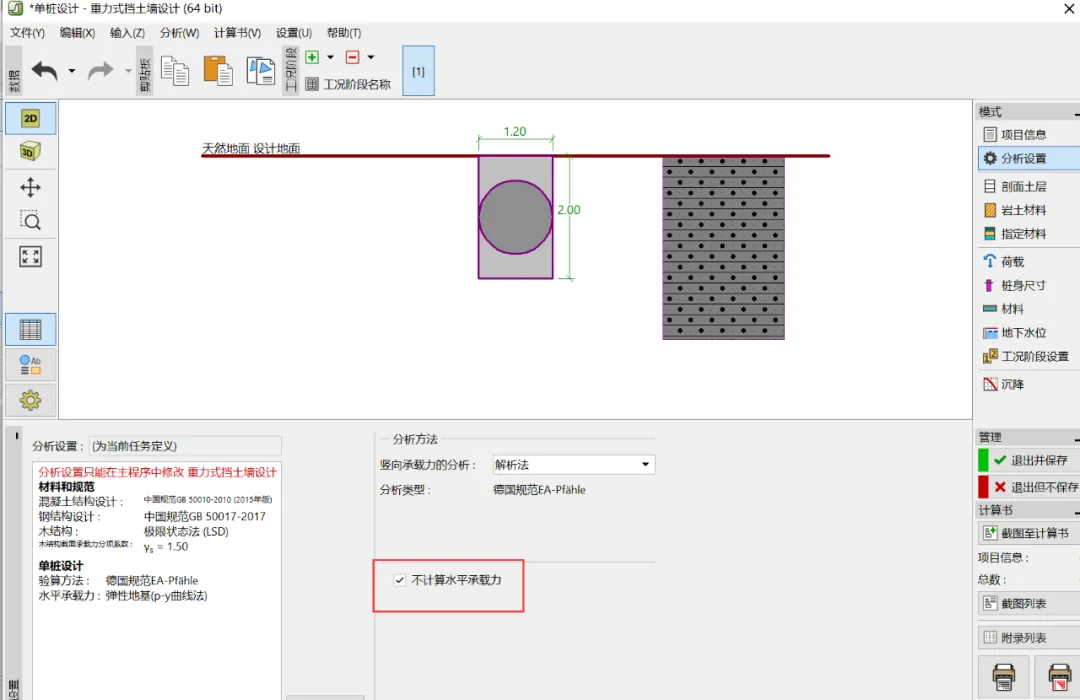

如果不需要验算水平承载力，可以调用单桩之后勾选不验算。

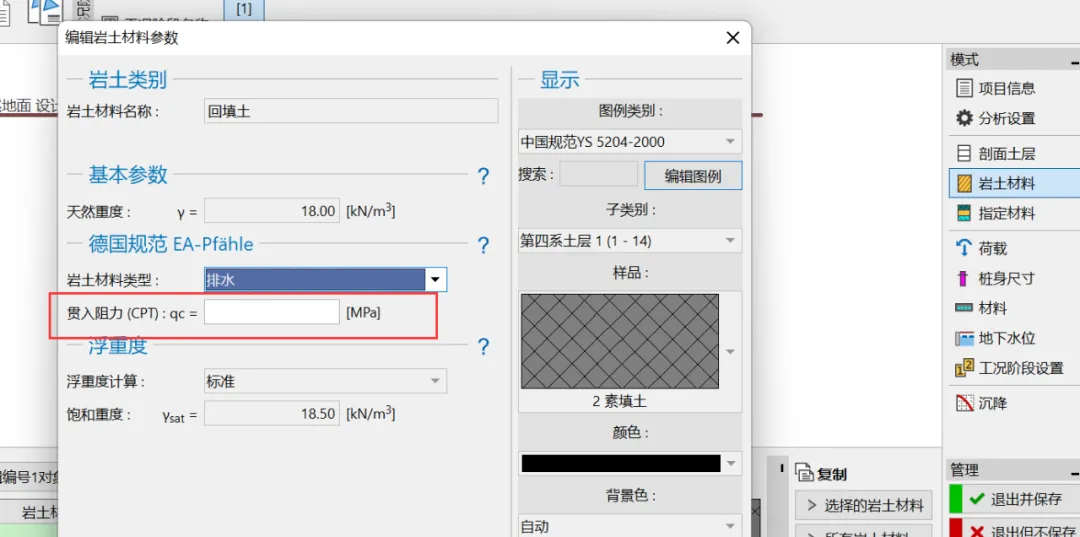

与沉降计算相关的参数，可以取经验值，不影响承载力的计算。

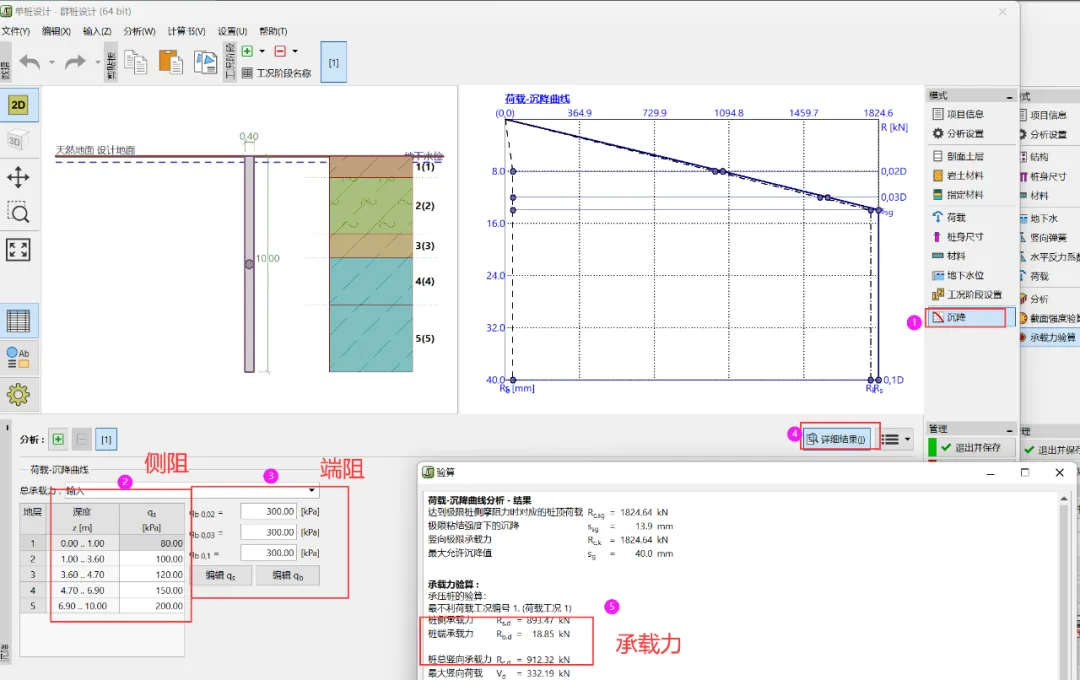

输入侧阻和端阻（端阻输入相同数据），在详细结果里面就能查看竖向承载力。
