先坦白，我一开始看到“玻璃基板”四个字，脑子里浮现的是窗户、手机屏、还有实验室里一敲就碎的薄片。

直到我把这份华创证券的深度报告从头翻到尾，才发现——哦，此玻璃非彼玻璃。

它要干的活儿，是给AI芯片当“地基”。

而且不是普通地基。是那种又平、又硬、又稳、还能埋光路的精密地基。

说实话，这两年“下一代封装”“颠覆性材料”这种词，我听得耳朵都快起茧了。但玻璃基板这事儿，翻完报告，我居然没想吐槽。反而觉得：嗯，这次有点东西。

有机载板：不是不努力，是真有点扛不住了

AI和HPC，像两头永不满足的巨兽。

它们吞算力，吞带宽，吞I/O。Chiplet、HBM、高密度封装一路狂飙，封装尺寸越做越大，线路越画越细。

传统有机载板开始“气喘”。

一大就翘，一热就偏，一细就抖。你想想，封装面积扩大后，材料热膨胀不匹配、铜分布不对称、多层树脂固化应力，会在更长尺度上累积。翘曲、收缩、图形位置偏移，全来了。

对传统封装来说，这些偏差可能还能忍。但当芯粒互连向更细L/S、更小微凸点间距推进时，载板不再只是承载结构，而成了光刻对准精度和组装良率的决定因素。

硅中介层呢？性能是好，但贵，尺寸受晶圆限制，热管理也复杂。

所以，产业需要一块新地基。

玻璃，就这么被推到了台前。

玻璃好在哪？我试着说人话

先别被“玻璃”两个字骗了。它不是窗户玻璃，也不是手机盖板。它是半导体封装里的精密材料。

它凭什么？

我列几个关键指标，你品品：

• CTE可调：热膨胀系数可在3~9ppm/K之间灵活调节，和硅芯片更合拍；

• 高刚性：杨氏模量50~90GPa，抗翘曲能力更强；

• 高平整：表面粗糙度低于10nm，平得像镜面；

• 低介电损耗：介电常数3.8~4.0，远低于硅的11.7和有机树脂的4.5；

• 吸湿性近乎为零：不吸水，不膨胀，不拖后腿；

• 大尺寸加工：支持510×515mm超大面板，封装效率是12寸晶圆的4~8倍。

数据更有说服力。

Intel说，玻璃基板可将图形畸变降低约50%，互连密度最高提升10倍。DNP已经在300×400mm玻璃面板上，验证了L/S=1/1μm的精细线路。Corning的玻璃载板，在先进封装工艺中可将翘曲程度最高降低40%。

LPKF的LIDE设备，最小特征尺寸可至5μm，深宽比最高50:1。

嗯，这里我得修正一下：不是所有玻璃都能干这活儿。得是高品质玻璃原片，配方、熔制、平整度、残余应力，样样都得控。

但方向是清楚的：玻璃不是简单替代，而是把封装基板的底层逻辑，重写了一遍。

最难的不是打孔，是整条线都得活

玻璃基板产业化，难点从来不是“打一个孔”。

它是一条漫长的工艺接力赛：

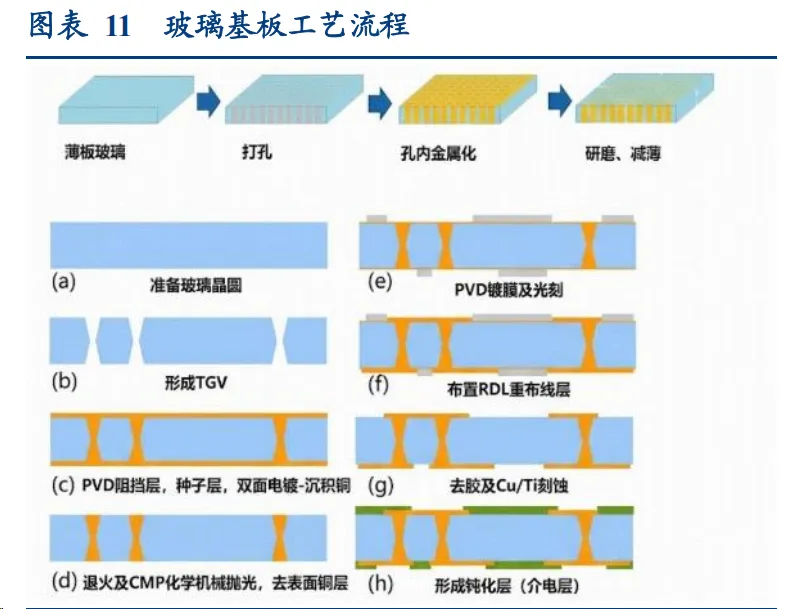

玻璃原片 → TGV成孔 → 种子层/金属化 → TGV填孔 → Bump → RDL布线。

每一棒，都可能掉链子。

第一棒，玻璃原片。 它是地基。配方要精准，熔制要均匀，气泡、夹杂、厚度、平整度、残余应力，样样不能失控。高端半导体玻璃原片，超九成市场由康宁、旭硝子、肖特等海外厂商把控。国内戈碧迦、旗滨集团、凯盛科技、力诺药包等，正在加速追赶。

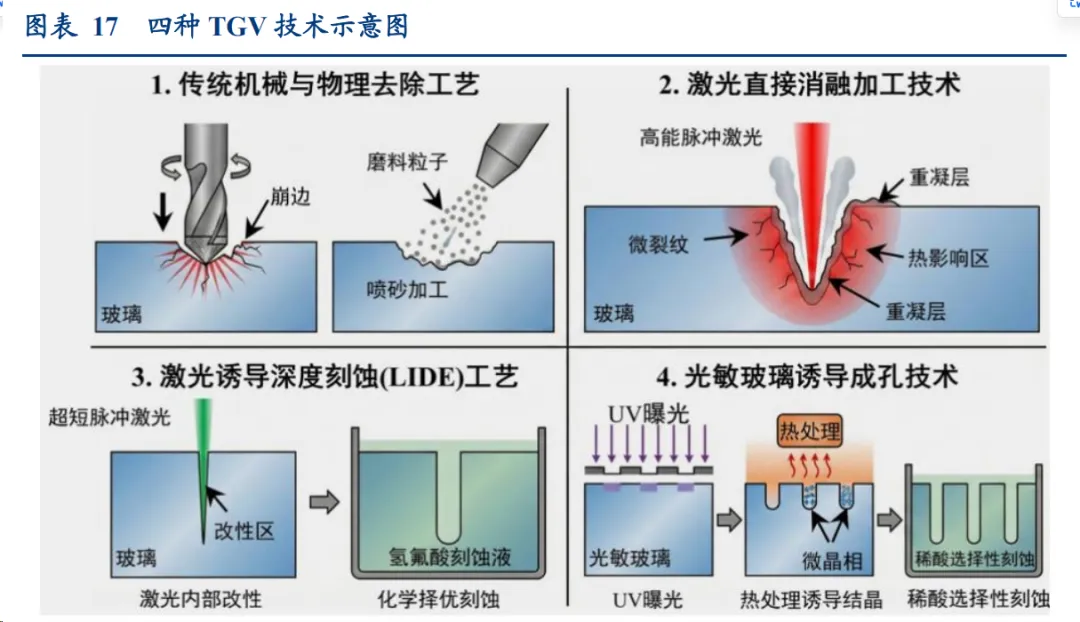

第二棒，TGV成孔。 这相当于在玻璃里修微米级地铁隧道。玻璃脆，一碰就可能微裂纹。LPKF的LIDE技术，先用超快激光在玻璃内部“温柔改性”，再用湿法蚀刻精准掏空。通孔边缘光滑，深宽比最高可达50:1。帝尔激光、德龙激光等国内企业，已实现设备出货或海外销售。

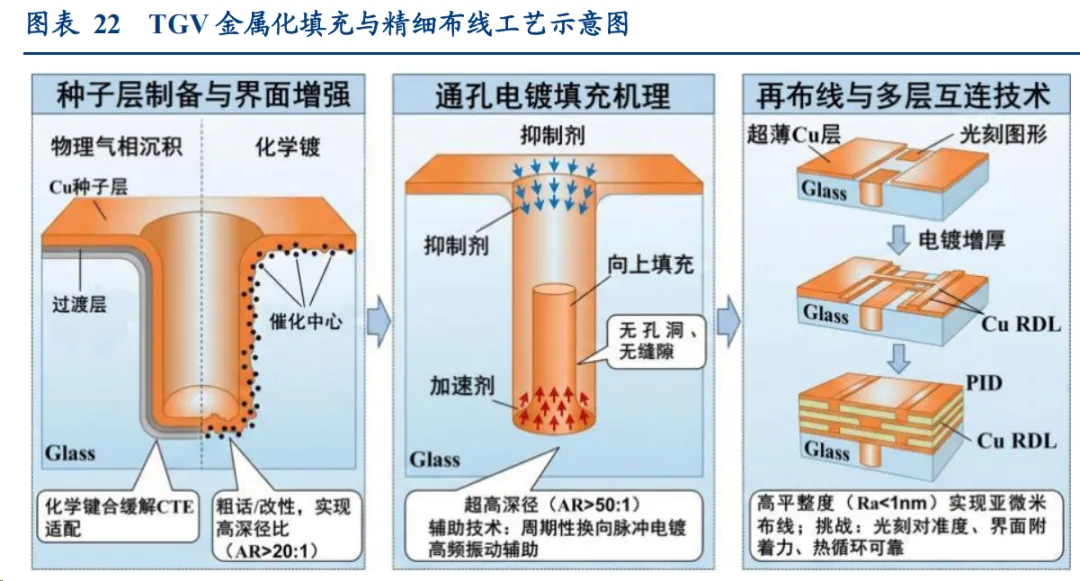

第三棒，金属化与填孔。 玻璃表面惰性高，金属种子层很难“抓牢”。这就像在光滑玻璃上贴瓷砖，必须先打毛、上底漆。高深宽比通孔无空洞填铜，更像往深井里灌铜——不能有气泡，不能有缝隙，不能有裂纹。天承科技的TGV添加剂已批量出货，盛美上海布局面板级电镀设备。

第四棒，RDL布线。 这是玻璃上的“高架桥”和“立交匝道”。线宽线距走向微米、亚微米，曝光、电镀、CMP环环相扣。芯基微装等企业，正在RDL曝光设备环节卡位。

所以，玻璃基板的真正壁垒，不是单点突破，而是全流程协同+量产良率。

谁能把“原片+成孔+金属化+布线”跑通，谁才能拿到入场券。

海外先跑，国内猛追，2028年前后见真章

全球玻璃基板，正从技术验证，加速冲向中试、客户认证和量产导入。

海外方面，Intel持续推动GlassCore技术演进。DNP、三星电机、LG Innotek、Absolics等，已进入试验线及客户送样阶段。量产节点，集中在2028年前后。

DNP明确计划2028财年启动量产，FY2030销售目标300亿日元。AGC预计玻璃基板有望自2028年前后逐步导入、2029年前后进入更明显放量阶段。Absolics最快2026年底量产准备。三星电机、LG Innotek亦将2027-2028年作为量产体系建设的重要节点。

Corning、AGC、LPKF等材料、设备厂商，同步完善配套生态。

国内方面，产业化明显提速。

京东方、沃格光电、美迪凯、蓝思科技等，持续推进中试线建设、客户验证及小批量出货。帝尔激光的TGV设备已实现海外销售及小批量复购，天承科技TGV电镀添加剂已批量出货并逐步放量。

但这里我得泼盆冷水。

有些公司还在研发阶段。比如彩虹股份，截至2026年4月仍处研发阶段，没有产品进入相关领域测试。凯盛科技2026年7月董事会通过建设TGV中试线，总投资约1.5亿元，当前仍处研发向中试过渡阶段，尚未实现商业化量产及收入。力诺药包2026年6月1日中试窑炉点火，已开始出产品并推进客户送样验证，但业务尚处早期，未形成收入、无在手订单。

所以，别一听玻璃基板就上头。进展是分层的。

应用：显示是底盘，HBM是爆点，CPO和6G是远方

玻璃基板的应用，不止一面。

显示领域，是粮仓。 全球LCD玻璃市场，2024年约96.4亿美元，预计2033年达到154.2亿美元，CAGR约5.5%。TV大尺寸化、OLED/IT高端化、高世代产线，继续撑起玻璃基板最稳定的需求底盘。

AI/HPC，是主战场。 Yole预计，全球先进封装市场将从2024年的约460亿美元，增长至2030年的794亿美元以上，CAGR约9.5%。其中，高端性能封装将从约80亿美元增至285亿美元，CAGR约23%。HBM、Si Interposer、3D SoC、UHD Fan-out，都是核心引擎。

PLP面板级封装，是放大器。 300mm晶圆越来越难承载超大尺寸Interposer，产业开始向Panel Level Packaging延伸。510×515mm、600×600mm面板，面积分别是300mm晶圆的约3.7倍和5.1倍。2025年PLP市场收入已超3亿美元，未来五年CAGR有望超过40%。

CPO光电共封装，是新增量。 玻璃不仅能做电互连，还能埋光波导。在同一块玻璃上，TGV、RDL、光波导协同集成，像一座“电光一体立交桥”。LightCounting预计，2030年CPO引擎市场规模约100亿美元，端口出货接近1亿个。

6G高频，是远期边界。 140GHz InP功放嵌入式玻璃封装，已在110—170GHz低损耗互连验证。未来D-band及6G高频封装，玻璃同样具备想象空间。

SEMI与Global Net Corp预计，玻璃芯基板将于2028年前后进入初步量产，2028—2040年市场CAGR约67.2%。

星辰大海，不是修辞。但你也别指望明天就兑现。

标的？研报列了，我转述，不荐股

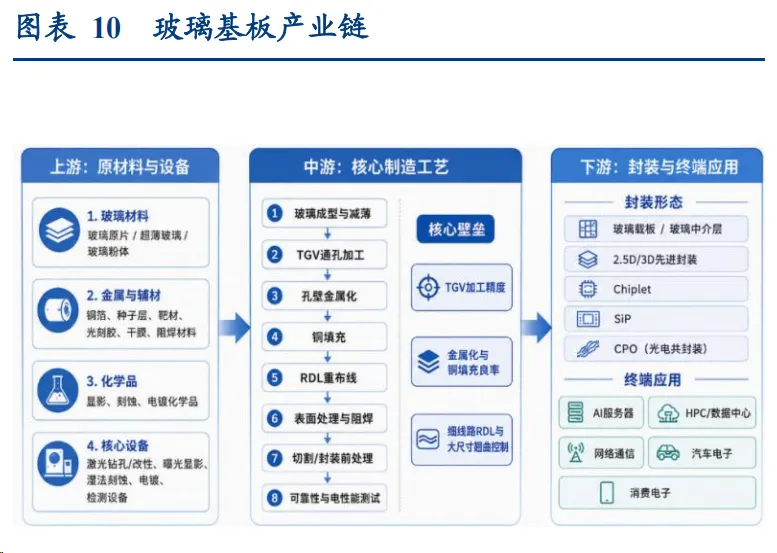

从产业链看，研报建议关注几条主线：

玻璃原片： 戈碧迦、凯盛科技、旗滨集团、力诺药包等。国产化仍处早期，但追赶正在加速。

TGV成孔及玻璃基板加工： 帝尔激光、德龙激光、京东方A、蓝思科技等。部分企业已实现设备海外销售及小批量复购。

电镀及金属化： 盛美上海、天承科技等。TGV添加剂、设备等已完成交付测试、形成批量出货并逐步放量。

RDL曝光及CMP设备： 芯基微装等。

风险，也得说

产业化进度或产品良率不及预期；地缘政治风险加剧；客户验证或实际量产不及预期；出现其他替代封装材料等。

这些风险不是套话。玻璃基板现在最大的命门，就是良率。全流程跑通，和单点突破，是两码事。

最后，说点人话

我个人觉得，玻璃基板是那种“慢变量”。

不会一夜之间翻天，但一旦良率跑通，产业链价值会重新分配。设备、材料、原片，谁先卡住位，谁就有肉吃。

它不完美。热导率低，工艺成熟度还在爬坡。但在AI封装这个场景里，它踩中了痛点：大尺寸、细线路、低翘曲、低损耗。

别把它当神话，也别把它当噱头。

它更像一块正在被雕刻的透明地基。雕得好，AI芯片的下一层楼，就盖在它上面。

至于股票，别听我瞎说。看研报，看进展，看风险。
