开源的系统建模软件,把负载和控制器连起来,得到响应曲线

OpenModelica 是一套开源的系统建模软件，可以把电气、机械和控制模块连在一起，计算系统随时间变化的状态，保存模型和响应曲线。

讨论控制效果时，只看一个最终数值不够。负载怎么变化、输出何时达到上限、实际速度怎样跟上设定值，都可以在同一张时间曲线上展开比较。

🟡 上手难度：装完还要配一下 —— 官方 OpenModelica-v1.27.1-64bit.exe 约 1.5GiB，还要确认模型库、选择示例并设置仿真条件。

🌐 界面语言：简体中文 —— 本版中文资源接近译满，模型名与库里的技术说明仍有英文，可配合截图翻译。

能拿它干什么

• • 得到控制器跟踪设定值的曲线。官方 PID 示例能同时显示参考速度、实际速度和控制器输出。
• • 比较参数变化前后的响应过程。复制模型再改参数，把两次结果放在一起看，原条件也能保留。

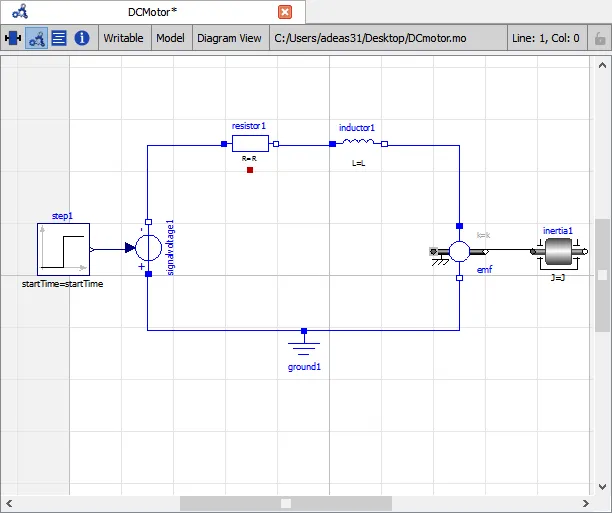

• • 把电气和机械负载连成一个模型。电阻、电感、转动惯量等组件可以参与同一套系统计算。
• • 查看输出达到限制后的变化。官方示例包含限幅与抗积分饱和环节，能看到控制器输出受限时的行为。
• • 把建好的模型交给其他工具使用。支持导出 FMU，给支持该标准的软件复用；对方仍要有对应的运行工具。

它的做法不一样

• • 连接关系会形成一套方程。Modelica 组件描述的是物理关系，不必把每个环节都手工改写为逐步执行的计算程序；但系统仍要有明确的初值与边界条件。
• • 模型库与编辑器分开管理。OMEdit 负责画图、参数设置和结果查看，Modelica 标准库提供控制、电气、机械等组件。库的版本也属于复现条件，需要一起记录。
• • 同一模型可以保存图形与代码。拖组件方便入门，模型文件也能查看连接和参数。自己增加组件时需要学习语言，不能把所有任务都写成只拖图标。

要什么配置

• • 一句话。本稿走官方 64 位 Windows 安装包，成品包含编辑器与编译工具，不必先从源码编译。
• • 下载与空间。安装包约 1.5GiB，解压、模型库和仿真结果还要占空间；官方未给统一的处理器、内存下限，大模型的资源需求不能按小示例推算。
• • 模型库与网络。首次用包管理器安装标准库需要网络。
• • 不用什么。库装好后的普通本地求解不需要云端账号或 API，也不要求先买 PLC 和实物电机。

怎么跑起来

装完还要配一下，先用官方已有的 PID 示例确认整个流程。

1. 1. 下载正式版安装包，安装后打开 OMEdit，选择中文界面。
2. 2. 在库管理里确认 Modelica 标准库已安装，记录版本；没有时通过官方包管理器安装。

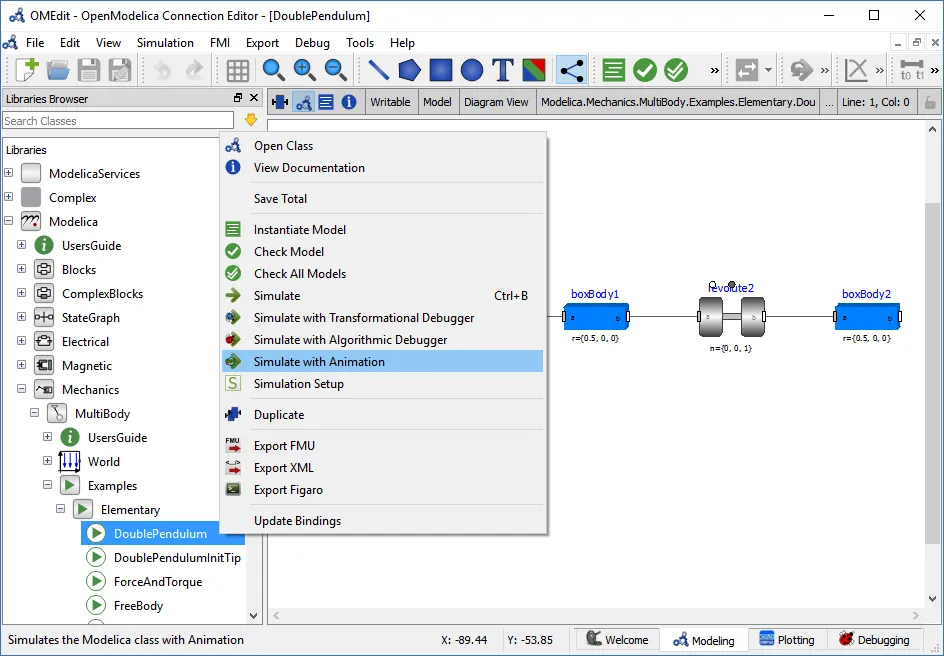

3. 3. 打开 Modelica.Blocks.Examples.PID_Controller，先保持示例条件运行，勾选参考速度、实际速度和控制器输出查看曲线。
4. 4. 把示例复制成自己的模型，改一个参数再运行，保存模型与两次结果；遇到错误先读日志，保留原示例作对照。

用之前先知道这几点

• • 图形界面不免除建模学习。初始化条件不完整、单位错误或模型连接不当都可能导致失败。先跑官方例子，再一次只改一个条件，比较容易定位问题。
• • 仿真曲线不能直接替代现场整定。模型里的负载、采样和约束不一定与设备一致，不能根据本文示例直接把参数写进正在工作的控制器。
• • 软件和模型库都有自己的许可。OpenModelica 提供 AGPL 与 OSMC-PL 不同模式，会员模式另有条件。涉及打包、闭源集成或对外服务时，需要查完整条款和所用库。

仓库地址：https://github.com/OpenModelica/OpenModelica
