开源的流程计算软件,普通电脑就能算泵的功率和换热负荷

DWSIM 是一套开源的流程计算软件，把泵、加热器、换热器和物料连成流程，输入工况后，可以得到温度、压力、功率与热量等计算结果。

做设备选型和工艺讨论时，单张表格里的结果不容易对应到整条流程。把连接关系和计算条件一起存下来，下次改流量或换设备，就有一份可以继续修改的模型。

🟢 上手难度：下载双击就能用 —— 核心版 DWSIM-10.2.10-win-x64-setup.exe 为 202.96 MiB，自带运行环境；会装软件与会建模型是两件事。

🌐 界面语言：中文不全 —— 设置提供中文选项，实际覆盖尚未实测；英文参数可以配合截图翻译核对。

能拿它干什么

• • 算出一台泵在指定工况下的功率。输入流量、入口条件、出口压力和效率，查看压升及能量需求。
• • 算出把一股物料加热所需的热量。设定目标温度后，得到加热负荷，便于讨论设备容量。
• • 把冷热两股物料放进换热模型。给定已知条件，比较出口温度和热量传递结果。
• • 查看混合后物料的温度与组成。把多股物料接入混合器，不用手工在几张表之间搬数字。
• • 保存一份能继续修改的流程模型。设备连接、物性选择和输入条件一起留在文件里。

它的做法不一样

• • 图上的设备参加计算。连线代表物料或能量流，求解器按连接关系更新各对象，流程图与计算条件放在同一份项目里。
• • 物性模型需要按介质选择。水、气体、油品和混合物的算法不同；设置向导先选择组分与物性包，不能只把设备图标摆上去就认为结果可靠。
• • 可以统一查看并切换单位。温度、压力和流量使用一套单位系统，改显示单位时会换算已有值，能减少不同资料单位不一致的麻烦。
• • 这次下载的是开源核心版。官网同时提供 Patreon 版，部分扩展的保存需要有效订阅；基础计算不需要为了这些扩展付费。

要什么配置

• • 一句话。本稿使用 Windows 10／11 的 64 位电脑；官网最低双核、4GB 内存，建议 8GB。
• • 空间和屏幕。软件约需 1GB 可用空间，含示例与文档约 2GB；屏幕至少 1280×768，复杂流程适合更大的显示区域。
• • 不用什么。基础本地计算不需要独立显卡、PLC、云端账号或另外安装运行库；在线导入组分等功能另需网络。

怎么跑起来

下载双击就能用，先做一条只有水、泵和加热器的简单流程。

1. 1. 到核心版发布页下载安装包，打开后选择新建流程与设置向导。

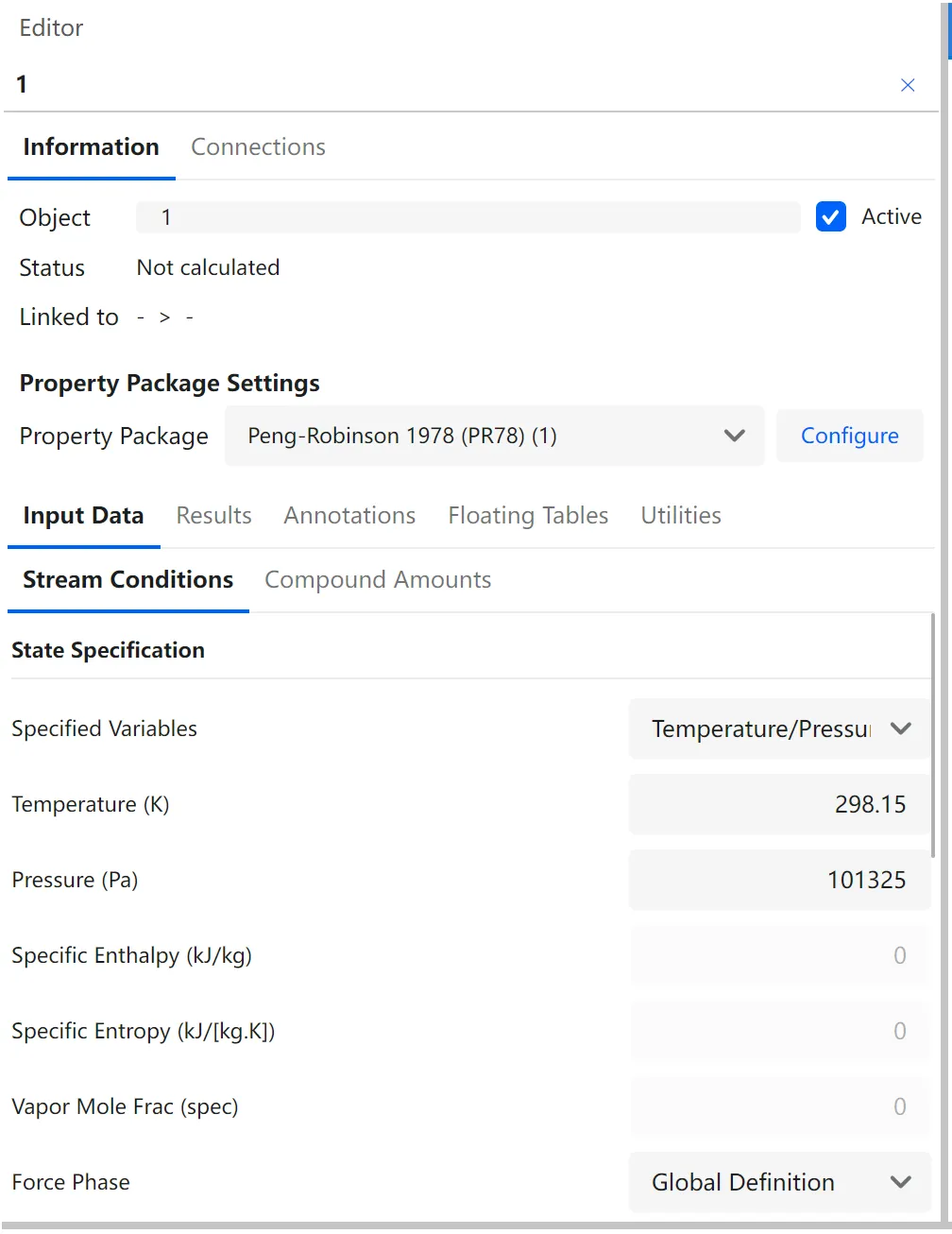

2. 2. 添加水作为组分，选择适合水的物性包，并确认温度、压力、流量的单位。
3. 3. 放入物料流、泵和加热器，把进出口接好，填入入口工况、泵出口压力及加热目标。
4. 4. 启动求解，查看泵功率与加热负荷；检查是否收敛，再保存模型，并另存一份不同流量的结果作比较。

用之前先知道这几点

• • 安装简单，工况仍要填对。物性包、单位和设备效率会影响结果。选型时应对照设备资料与已知案例核算，不能把画出来的流程当作已验证方案。
• • 示例也会出现不收敛。当前仓库记录的回归示例中存在未求解成功的塔模型。第一次先做简单水路，遇到失败要查条件和报错，不直接采用残留结果。
• • 核心版与订阅扩展要分开。本文不依赖 AI 助手或付费单元，下载时认准 Core Edition；打开别人提供的流程时，也要看里面是否用了扩展。

仓库地址：https://github.com/DanWBR/dwsim10
