实战|用 AI 写 CAD 插件:图层管家(附源码 + 提示词)

 点击蓝字，关注我们

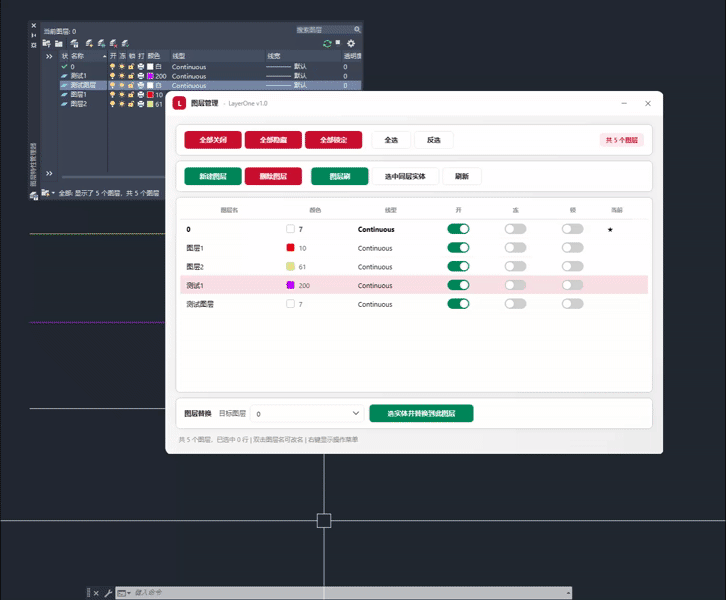

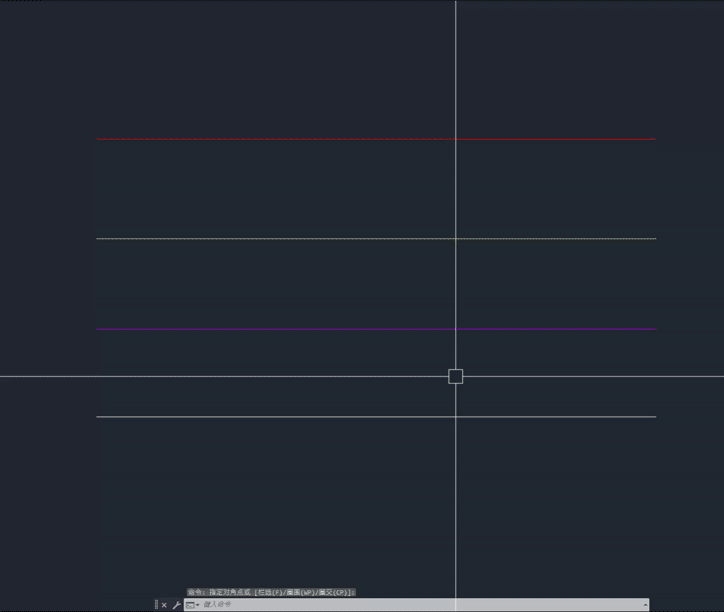

GIF1（一键操作）：点"全部关闭" → 所有图层关闭，按钮文字变"全部开启"；再点一下 → 全部打开。

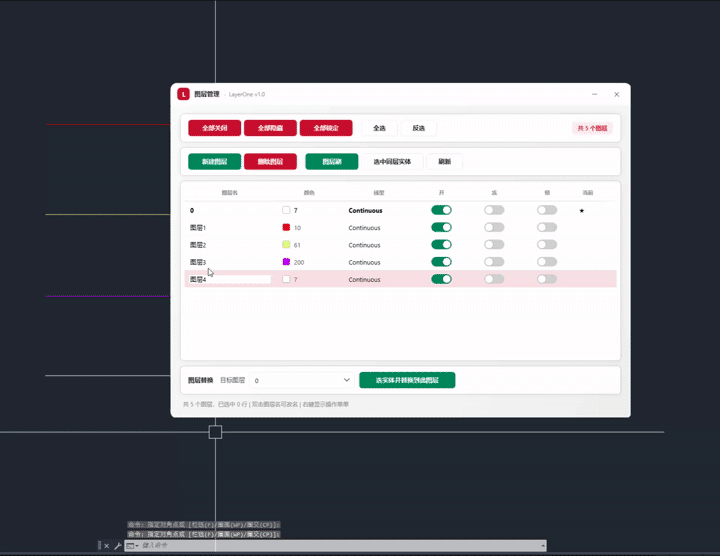

GIF2（表格内改名）：双击图层名 → 直接进入编辑 → 输入新名字 → 回车保存。

GIF3（右键菜单）：右键某行 → 弹出菜单 → 关闭/开启、隐藏/显示、锁定/解锁、全选、反选。

针对图层管理的痛点，做了几个核心优化：

• 可视化列表 + 色块预览

  不用再拿图层管理器翻 很多行。列表里直接显示图层名、彩色色块、线型、开关状态，一眼看清楚。

• 三个双态按钮，点一下切一次

  顶部三个按钮：

  全部关闭 → 点一下 → 变"全部开启"

  全部隐藏 → 点一下 → 变"全部显示"

  全部锁定 → 点一下 → 变"全部解锁"

  不用记状态，按钮文字直接告诉你点击后会发生什么。

• 每行自带开关，点一下立即生效

  每行三个滑动开关：

  开（绿色）——打开/关闭图层

  冻（蓝色）——冻结/解冻

  锁（橙色）——锁定/解锁

  点一下立即生效，不用先选行再点按钮。 这就是和原生最大的区别。

• 表格内双击改名

  不用弹窗，双击图层名直接进入编辑状态，输入新名回车保存。

   右键菜单，一次性操作多个

  支持多选（按住 Ctrl）

• 右键弹出菜单

  关闭/开启、隐藏/显示、锁定/解锁

  全选、反选

• 图层刷 + 选中同层实体

  图层刷：选源对象 → 连续点目标对象 → 快速统一图层

  选中同层实体：一键选中某图层上的所有对象

启动命令：输入 LY 回车，弹出管家窗口。

区域 1：标题栏

• 应用图标 + 标题

• 最小化 / 关闭按钮

• 可拖拽移动

区域 2：全局操作卡片

• 三个双态按钮：全部关闭 / 全部隐藏 / 全部锁定

• 全选 / 反选

• 右侧显示"共 N 个图层"

区域 3：工具卡片

• 新建图层 / 删除图层

• 图层刷 / 选中同层实体 / 刷新

区域 4：图层列表

• 每行：图层名（可编辑）/ 颜色（色块）/ 线型 / 开 / 冻 / 锁 / 当前

• 双击图层名 → 表格内改名

• 点颜色色块 → 弹 CAD 原生色板

• 点开关 → 立即生效

• 右键 → 弹出菜单

区域 5：图层替换

• 下拉选目标图层

• 点"选实体并替换到此图层" → 窗口隐藏 → 图纸上框选 → 替换完成

还是那句话：用 AI 写插件写出来的功能不对，本质是需求没说细。

下面是实测多轮、输出稳定能用的提示词模板：

1. 先定身份先让 AI 进入专业 CAD 开发的角色，避免用错 API、写出行外代码。

2. 再划边界明确命令名、CAD 版本、运行环境，从根源减少兼容问题和报错。

3. 讲清规则怎么保存、怎么注入、怎么设为当前，每一步规则都说死，不给 AI 自由发挥的空间。

4. 固定格式要完整代码、要注释、要部署说明，都明确提出来，输出直接能用。

照着这个结构写，AI 输出代码的可用率至少提升 80%。

using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.Runtime;using System.Windows.Interop;using AcApp = Autodesk.AutoCAD.ApplicationServices.Application;namespace LayerOne{    public class LayerManagerCommand    {        private static LayerManagerWindow _win;        [CommandMethod("LY")]        publicvoidShowLayerManager()        {            Document doc = AcApp.DocumentManager.MdiActiveDocument;            if (doc == null) return;            // 已经开着就激活，避免重复开窗口            if (_win != null && _win.IsLoaded)            {                _win.Show();                _win.Activate();                _win.Topmost = true;                _win.Topmost = false;                _win.Focus();                return;            }            _win = new LayerManagerWindow(doc);            // 把 Owner 设为 CAD 主窗口            var helper = new WindowInteropHelper(_win);            helper.Owner = AcApp.MainWindow.Handle;            _win.Closed += (s, e) => { _win = null; };            _win.Show();   // 非模态显示        }    }}

需求拆解

把「图层管家」拆成八个模块：窗口框架 → 双态按钮 → 每行开关 → 颜色修改 → 表格内改名 → 右键菜单 → 图层刷 → 图层替换。逐个让 AI 实现。

分步验证

先做"能读出来"，再做"能改"，最后做"能操作图纸"。每一步跑通再往下，出问题好定位。

实测优化

拿不同 CAD 版本测试：2021、2024、2026 的 WPF 兼容性有差异，挨个验证。发现"不抢焦点"这个功能特别容易出问题，ShowActivated="False" 和 WS_EX_NOACTIVATE 要配合用。

细节调整

窗口大小、按钮颜色、开关配色、hover 效果、右键菜单圆角，都可以根据自己的操作习惯改。
