第28篇 失磁保护Excel计算工具分享-励磁PQ限制与失磁阻抗圆的配合

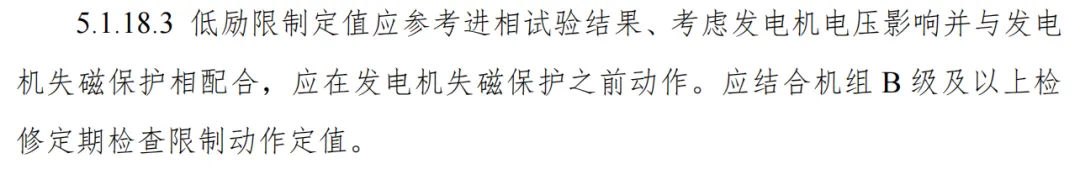

第28篇 失磁保护Excel计算工具分享-励磁PQ限制与失磁阻抗圆的配合按照二十五项反措的要求：

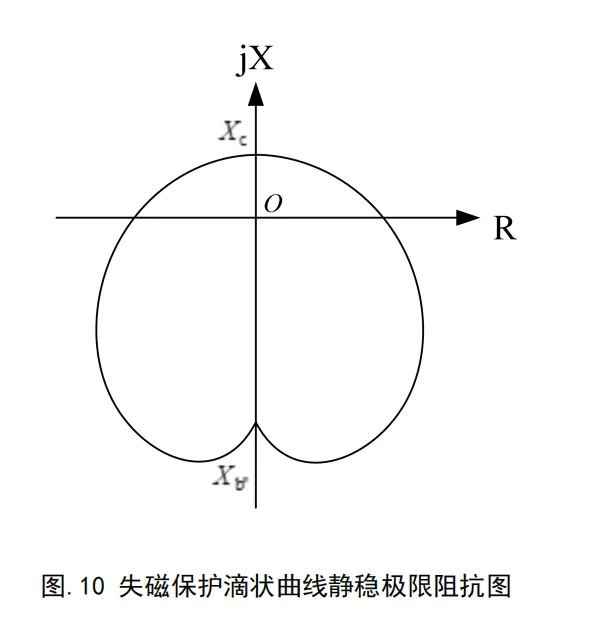

可以看到，必须进行低励限制的PQ动作点，与失磁保护进行配合校验。 但存在一个问题：PQ限制是有功和无功，失磁保护是阻抗圆判据，需要将这两个不同的原理进行折算统一。 所以，本文将PQ限制的有功/无功折算到阻抗圆进行计算。 有的朋友问，为什么不降阻抗圆折算到PQ上面去？原因是，水电机组使用的静稳圆是不规则“滴状静稳圆”。

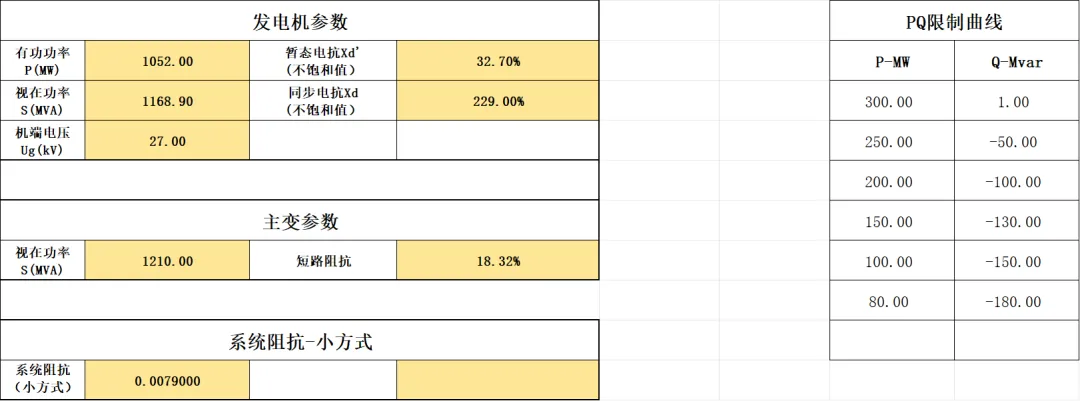

想要把不规则的圆折算到PQ平面上，难度非常大，远远大于PQ折算到XR。 所以，对于火电机组，PQ→XR 和 XR→PQ基本上是相同的。 对于水电机组， XR→PQ很难实现。 在上一节中，讲到了输入发电机参数，就自动生成失磁阻抗圆的方法。本次增加了PQ限制曲线，如右所示：

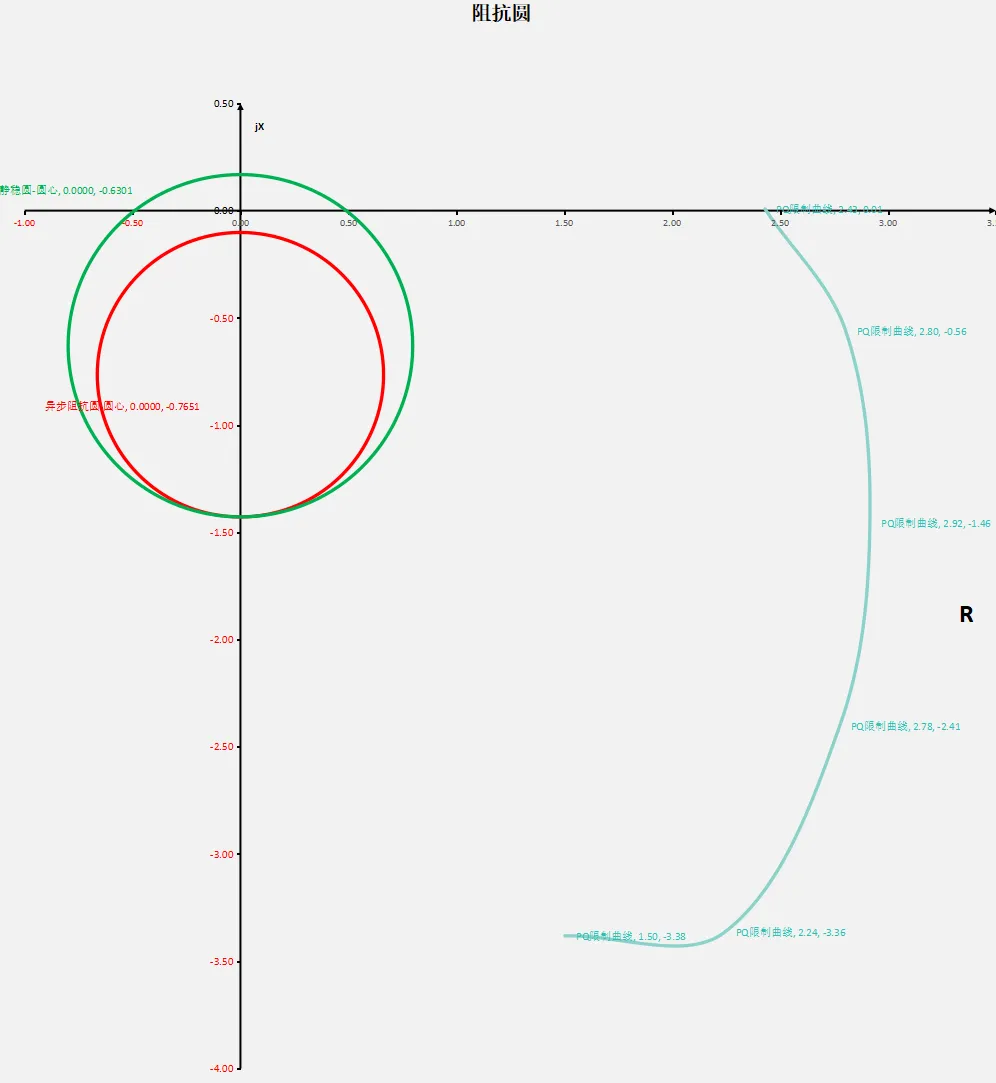

只要输入励磁系统的PQ限制值，就可以自动在XR平面上，显示出对应的，折算过的XR值。
可以看到，只要没有相交，就说明低励限制的PQ点，在阻抗平面上没有进入失磁阻抗圆，不会误动作。 如果出现交叉情况，那么就会进入失磁阻抗范围内，就需要调整励磁定值，防止运行过程中误动作。 经常有电厂咨询：要做深度进相试验，需要校验是否能够触发失磁保护？ 我经常将这个表格发给电厂，只要输入试验点，就可以看到这个点是否进入到失磁区间呢。 四、下载链接 火电机组失磁阻抗圆-PQ限制曲线配合.xlsx 点击可以直接下载。 后续会分享其它工具，敬请期待。
一、问题的引出
二、问题的解决
