GCS抽屉式低压开关柜(安全一点通电工考试重点)
GCS抽屉式低压开关柜(安全一点通电工考试重点)今日分享读者参考💚💛❤️

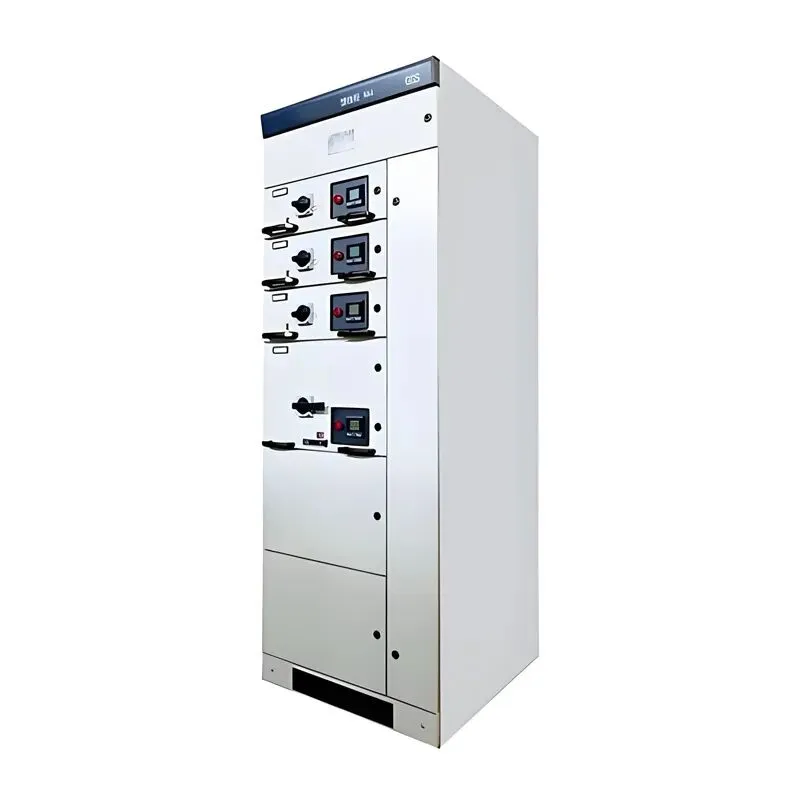

✅全称：GCS型低压抽出式开关柜（MCC电机控制中心）
G=柜式，C=抽出式（抽屉），S=设计代号，交流50Hz，额定电压400V（380V）/660V，主母线最大4000A，用于工厂、电厂、高层建筑的低压配电、电机控制、无功补偿 柜体结构【必考】 柜体分成三个互相隔离的独立隔室（钢板隔板分开） 1. 母线室（后部）：水平主母线 2. 功能单元室（前部抽屉区）：抽屉功能单元 3. 电缆室（右后侧）：进出电缆 隔离目的：故障电弧、短路起火限制在一个隔室，不扩散到其他回路 抽屉单元 - 抽屉模数高度：160mm；分：1/2单元、1单元、1.5单元、2单元、3单元 - 同一规格抽屉可以互换，坏了直接替换抽屉，不用整柜停电，缩短检修时间 - 抽屉4个位置（考题高频） 1. 工作位置：主触头、二次触头全部接通，正常送电 2. 试验位置：主回路断开；二次控制回路接通，可以测试仪表、保护 3. 隔离位置：主、二次全部断开，触头分开 4. 抽出位置：抽屉完全拉出柜体 ⚠️机械联锁（重中之重！电工实操考题） 抽屉有机械防误操作联锁： 主开关合闸状态下，抽屉不能抽出/推入；只有主开关分闸，才能拉动抽屉，防止带负荷拉合抽屉（带负荷拔插头，产生电弧爆炸） 接地触头顺序：推入抽屉，接地触头先接触；拉出抽屉，接地触头最后断开，保证保护地线优先接通、最后断开 主要用途 电机控制（水泵风机）、动力馈电回路、电容无功补偿，发电厂、化工、冶金、大型商场配电室常用。 对比记忆（GCS / GCK / GGD） - GGD：固定柜，没有抽屉，固定式元器件 - GCK：早期抽屉柜；GCS是GCK升级款，160模数，三室隔离，安全性更好 - MNS：高端进口技术抽屉柜，最小1/4小抽屉 📝安全一点通真题（单选+判断） 1.【单选】GCS低压抽出开关柜，柜体分隔成（）独立隔室 A.2个 B.3个 C.4个 ✅答案：B（母线室、功能单元室、电缆室） 2.【单选】GCS抽屉单元，主开关在合闸位置时，抽屉（） A.可以直接拉出 B.不能推拉 C.可抽出到试验位置 ✅答案：B（机械联锁，合闸锁死抽屉） 3.【单选】GCS抽屉模数高度为（） A.160mm B.200mm C.250mm ✅答案：A 4.【判断】GCS同规格抽屉单元具备互换性，可不停整柜单独更换抽屉。（） ✅√ 5.【判断】抽屉推入时，接地触头比主触头后接通。（） ✅×（接地先接通） 6.【单选】抽屉的试验位置特点（） A.主回路通，二次回路断开 B.主回路断开，二次回路接通 C.主、二次回路全部断开 ✅答案：B 口诀（背题用） GCS抽屉柜，三室互相隔； 模数一六零，抽屉能互换； 合闸锁抽屉，不能硬推拉； 试验位：主断二次通；接地先接后断离。 继续来一套GCS+GGD+GCK的15道模拟题，一次性刷完这个考点？（安全一点通，共15题，含答案） 适用：低压电工考试，抽屉柜、固定柜考点 判断题（1～8） 1. GCS抽出式开关柜柜体分为母线室、功能单元室、电缆室三个独立隔室。（） ✅√ 2. GGD属于抽屉式低压开关柜，功能单元可以抽出互换。（） ✅×（GGD是固定式，无抽屉） 3. GCS抽屉单元，断路器合闸状态下，机械联锁会锁住抽屉，不能推拉。（） ✅√ 4. GCS抽屉推入柜体时，接地触头最先接通；拉出时接地触头最后断开。（） ✅√ 5. GCK、GCS都属于低压抽出式开关柜。（） ✅√ 6. GCS抽屉试验位置：主回路接通，二次控制回路断开。（） ✅× 主回路断开，二次接通 7. GCS抽屉模数高度是160mm。（） ✅√ 8. 同规格GCS抽屉单元可以互换，便于故障快速更换。（） ✅√ 单选题（9～15） 9. GGD低压开关柜是（） A.抽出式 B.固定式 C.组合式高压柜 ✅B 10. GCS抽屉柜，抽屉在试验位置时（） A.主回路断开，二次回路接通 B.主回路接通，二次回路断开 C.主回路、二次回路全部接通 ✅A 11. GCS柜体三个隔室不包括下面哪一项（） A.母线室 B.功能单元室 C.电容补偿室外室 ✅C 12. GCS抽屉单元机械联锁的主要目的是（） A.方便快速抽出抽屉 B.防止带负荷拉合抽屉 C.方便观察柜内元件 ✅B 13. 下面哪一种不属于抽出式低压柜（） A.GCS B.GCK C.GGD ✅C 14. GCS抽屉的隔离位置，主回路和二次回路状态是（） A.主断，二次通 B.全部断开 C.全部接通 ✅B 15. GCS开关柜额定工作电压一般为（） A.10kV B.400V C.6kV ✅B 【速记小结】 GGD=固定柜，无抽屉 GCK / GCS = 抽出抽屉柜 GCS：三室隔离，模数160mm；合闸锁抽屉；试验位主断二次通；接地先接后断。 再来一组MNS抽屉柜 + 低压柜安全操作的10道补充题？（安全一点通） 判断题（1～5） 1. MNS型低压抽出式开关柜最小抽屉单元为1/4模数。（） ✅√ 2. MNS、GCS、GGD都属于抽出式低压开关柜。（） ✅×（GGD是固定式） 3. 低压抽屉柜更换抽屉单元时，可以带负荷操作。（） ✅×（严禁带负荷拉抽屉） 4. 低压开关柜检修前，停电、验电、悬挂标示牌、装设接地线是安全技术措施。（） ✅√ 5. MNS抽屉同样具备机械联锁，断路器合闸，抽屉不能抽出。（） ✅√ 单选题（6～10） 6. MNS低压抽出开关柜最小抽屉模数是（） A.1/4单元 B.1/2单元 C.1单元 ✅A 7. 低压配电柜停电检修，正确操作顺序是（） A.停电→验电→挂接地线→悬挂警示牌 B.验电→停电→挂接地线→悬挂警示牌 C.停电→挂接地线→验电→悬挂警示牌 ✅A 8. 低压抽屉柜接地触头的动作顺序是（） A.推入：主触头先接通，接地触头后接通 B.推入：接地触头先接通，拉出：接地触头最后断开 C.推入、拉出，接地触头和主触头同时动作 ✅B 9. 下面哪种柜体是引进技术开发的抽出式开关柜（） A.GGD B.MNS C.GCS ✅B 10. 抽屉柜在隔离位置时（） A.主回路断开，二次回路接通 B.主回路、二次回路全部断开 C.主回路接通，二次回路断开 ✅B 速记总结 - MNS：进口技术抽屉柜，最小1/4抽屉，机械联锁，安全性高 - GCS：国产抽屉柜，模数160mm，最小1/2抽屉，三室隔离 - GGD：固定式，没有抽屉 ✅停电检修口诀：先停电，再验电，接地挂牌不能少 抽屉柜通用规则：合闸锁抽屉，禁止带负荷插拔抽屉；接地触头先接后断。
