AI把厂房画得很漂亮,设备却对不上?用Blender核对7台设备、4组结果,把错位和漏件指出来

假设你是鲜切水果加工车间的负责人：平面方案放了7台设备，3D效果图也很漂亮，现在要不要据此讨论设备进场？先别问灯光够不够高级。清洗池还在原位置吗，包装台有没有漏掉，通道有没有被设备占进去？

10月14日，我们用一份虚构的300㎡鲜切布局，做了4组本地核对。不是拿效果图猜尺寸，而是用Blender建立简化占位模型，读出真实网格，再故意挪设备、删设备、拿掉坐标证据，看程序是否分得清。

结果很具体：挪错的W1能被指出，漏掉的P2能被点名；资料缺了，结论必须是“证据不足”。这篇给你的，是一套能跟设计方说清楚的核对方法，不是施工方案，也不是新技能的销售承诺。

效果图好看，设备还得点名。

01 / 先把“好看”和“放对”拆开

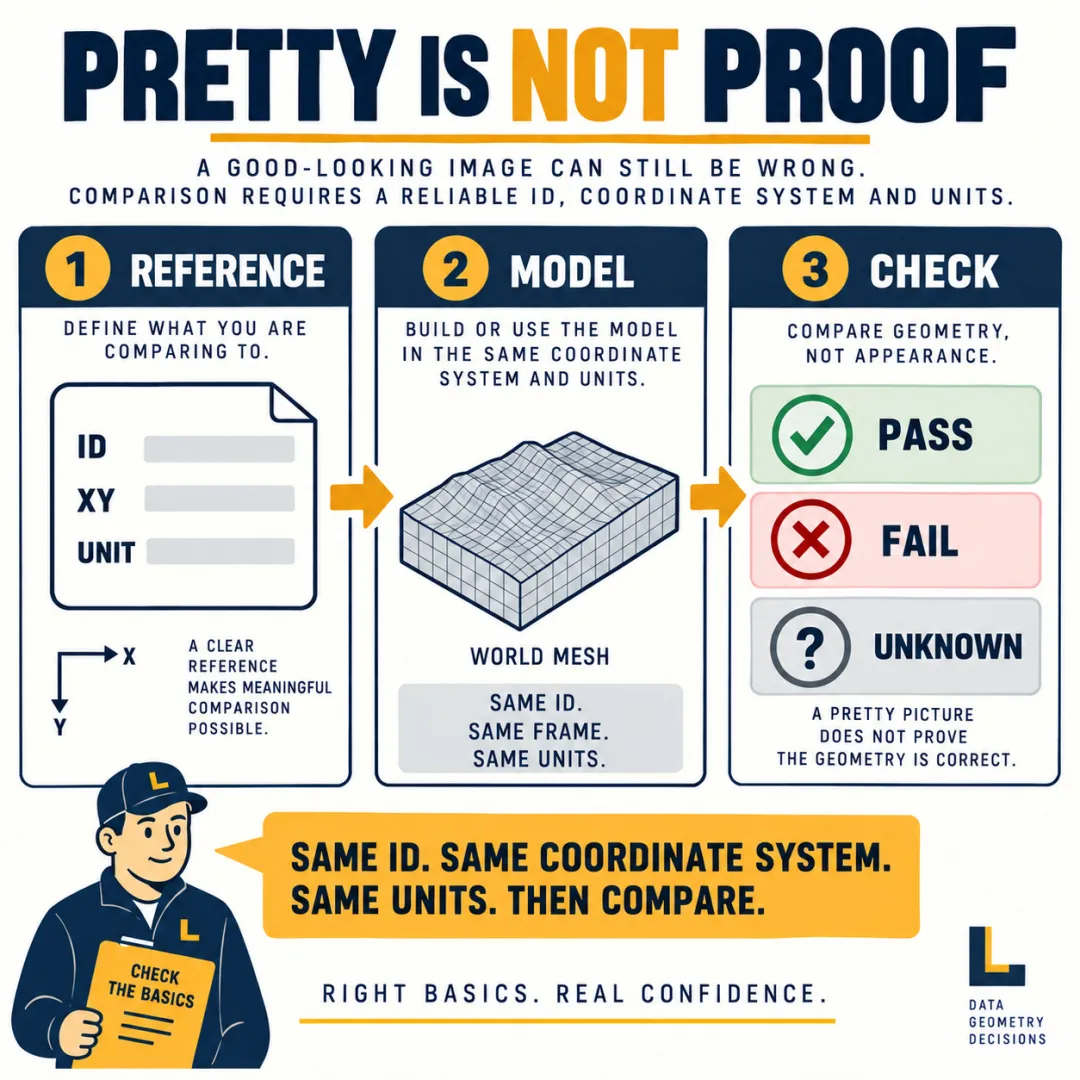

一张布置完成的照片，不能代替搬家清单。你看见了沙发，却未必知道是不是原来那张、是否放在约定位置。厂房效果图也一样：渲染负责呈现外观，设备清单和坐标负责建立对应关系。

参考输入至少要说清设备编号、占地范围、单位和坐标方向。本例W1占地是[1.5,4.7,3.5,5.7]，单位米；四个值依次是左上与右下的XY坐标。原点在室内西北角，x向东、y向南。

模型侧也得有可靠编号。只给一张图片，或者每个物体都叫Cube，我们就不能宣称已经知道哪台是W1。需要先由模型作者确认对应关系，标尺不足则补尺寸，不让AI猜一个数字填进去。

编号和坐标相同，才有逐台比较的基础。

本次模型只做7个设备占位块和4条通道引导块。设备高度0.9米只是展示假设，门、墙、冷库没有建模。这里的通道宽度也是演示设计值，不能冒充消防或食品行业标准。

02 / 故意放错一次，看检查能不能抓住

只跑正常模型，很容易得到一张令人满意的通过报告。我们另做三组反例，改的是实际场景或证据字段，不是手填一张“失败截图”。

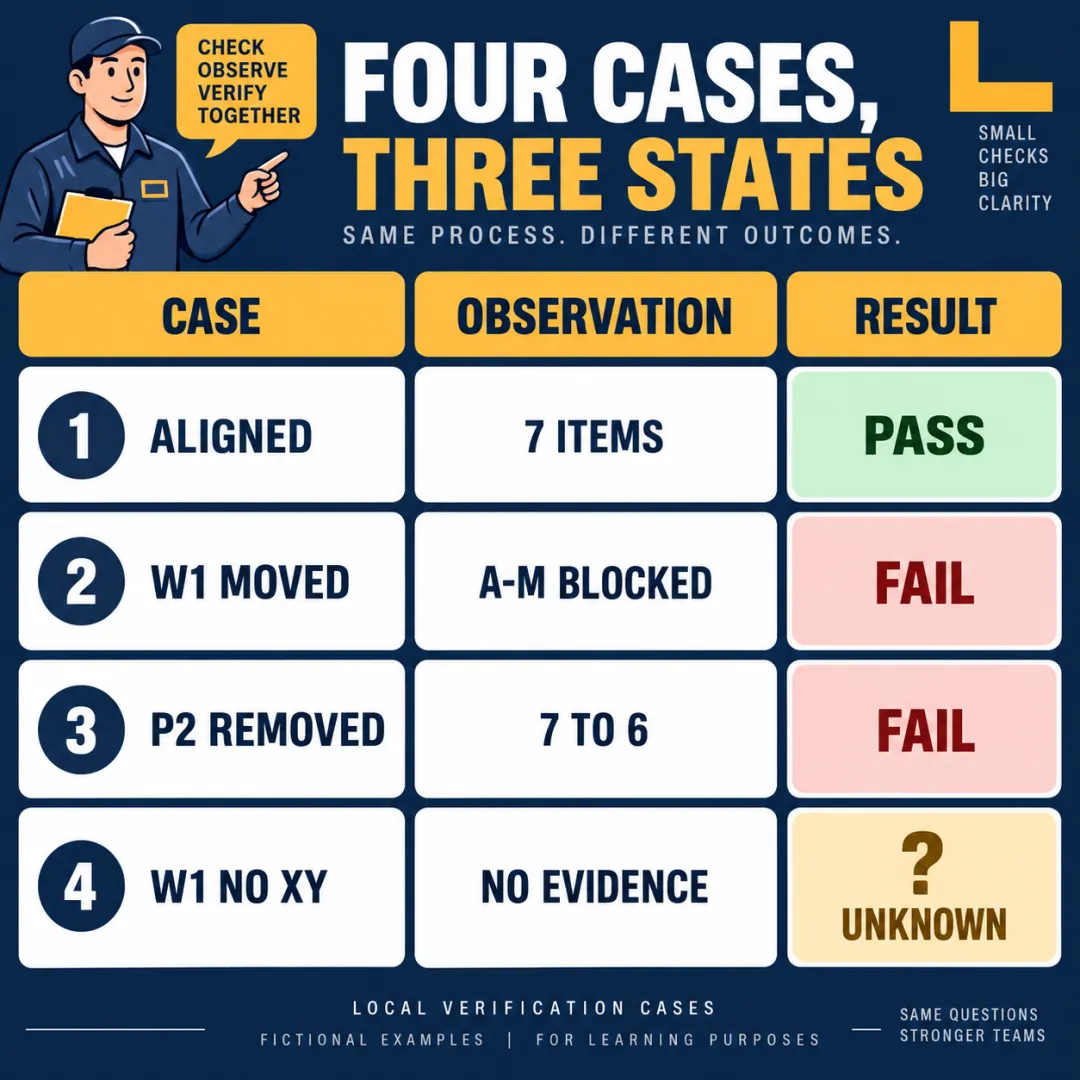

正常组：7台设备按参考坐标建模，没有侵入指定通道，报告是PASS。它的准确含义是“这个核对范围通过”，不是“整厂方案可以施工”。

错位组：把W1向东移5.4米、向南移0.3米，实际占地变成约[6.9,5.0,8.9,6.0]，压进A-M通道。报告给出FAIL，并同时列出W1位置不符与侵占A-M，不只显示一个模糊红灯。

漏件组：从场景中实际删除P2，再保存模型。设备数量由7变6，报告点名P2缺失。原图上有的包装台，不能在效果图里凭空消失。

缺证据组：没有删除W1的模型，只移除导出清单里它的坐标字段。报告必须是UNKNOWN。丢坐标与丢设备不是一回事；同样，丢了编号，也不能武断认定设备被删。

缺件是失败，缺资料则不能冒充核对通过。

3份保存的Blender文件另外重新打开，逐台读取网格顶点，导出读数与复算一致。19项测试和25项集成核对也通过了。但这些数字只说明本原型的规则经受了哪些验证，不等于真实项目的准确率。

03 / 从模型里读位置，不照抄它的自述

关键一步是读取实际网格。假如先给设备写上“我的位置是原坐标”，再拿这个属性和原坐标比较，就像让发货单自己证明货已经送到，检查只是绕了一圈。

本次用Blender自带Python读取求值后的模型，把顶点变到世界坐标，再取XY最小、最大值。官方Python API提供这类访问能力；具体三态规则和本次结果，是我们自己的本地验证。

下面是实际跑过的最小读数片段。前置条件：已打开模型，设备对象确实叫W1，世界单位按本例为米，且模型北向与本例一致。在Scripting工作区的Text Editor新建文本，粘贴后点Run Script；控制台应看到四个占地坐标。

import bpy o = bpy.data.objects["W1"] e = o.evaluated_get(bpy.context.evaluated_depsgraph_get()) m = e.to_mesh() p = [e.matrix_world @ v.co for v in m.vertices] print([round(min(v.x for v in p), 3),        round(min(-v.y for v in p), 3),        round(max(v.x for v in p), 3),        round(max(-v.y for v in p), 3)]) e.to_mesh_clear()

正常模型打印[1.5,4.7,3.5,5.7]。这里负y是为了把Blender坐标转成本例“向南为正”的约定，不能不看模型方向就照抄。对象不存在要核编号，空网格不能取最值；毫米、镜像轴或来源缺字段，都需要先校准。

这段代码只取一台设备的读数，不包含完整一致性检查。复核人员还要逐台比较参考与实测包络，再检查通道交叠。单个物体打印成功，不代表一整套方案通过。

04 / 开会之前，让三个人各交一样东西

本文建议在方案评审前，把职责写成一张交接卡。不是再加一轮空泛审批，而是让模型作者不用猜现场要求，让现场负责人不用凭渲染照片签字。

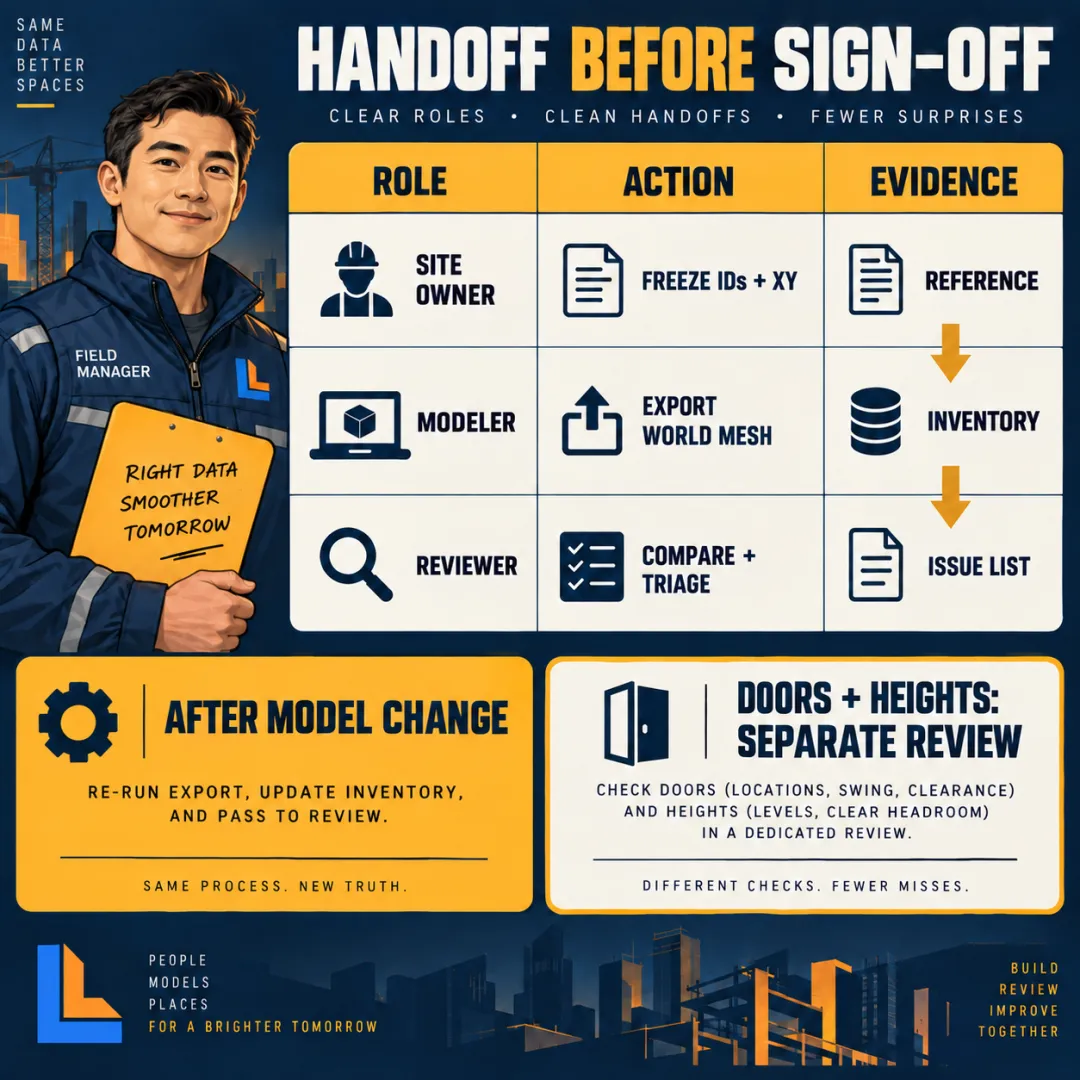

第一步，现场负责人冻结编号、尺寸和保留通道，明确哪些条件不能动，留下参考版本。资料未齐时列出待补项，不提前开“通过”结论。

第二步，模型作者交模型文件及世界网格清单，说明编号映射、单位和方向。每次移动、缩放或删设备后更新清单，不能沿用上一版导出记录。

第三步，复核者逐台对照，分列通过、失败、证据不足。问题行写设备ID、差异和处理人，改完再用最终模型重核；门墙、高度、作业净空及合规另做专项评审。

模型每次改动后重核，不沿用上一版结论。

搬家照片可以展示新空间，清单负责确认东西有没有送对。你下次拿到AI效果图时，是会先调光影，还是先要求每台设备对应得上？可以留言说说，你更容易卡在缺模型，还是缺可靠的尺寸和编号。

没证据，就留一个问号。

把这篇转给负责现场和建模的同事：下一次交接，先交编号清单，再交漂亮图片。点阅读原文可打开已核验的17列空白核对表、4组结果示例与填表说明；完整私有原型不对外当成在售技能交付。

事实来源：Blender官方Python API的Depsgraph求值示例与官方建模功能说明；2026-10-14自有布局核对运行记录。本文含人工智能生成合成内容：文字经AI辅助整理，场景为虚构演示，品牌插图为AI生成教学示意，非客户现场或产品界面；没有核验施工、合规、真实客户效果或新技能上架。
