24段重力式砼挡墙,AI协助1小时出全量计算稿

做市政工程的兄弟都懂，重力式挡墙算工程量，说难不难，说简单也不简单。

单个公式谁不会？梯形面积、三角形面积、截面积×长度=体积，都是初中数学的知识。但真正让你头疼的，是那些反复算、容易错、改一个参数全要重来的坑。

手算重力式挡墙最容易栽跟头的6个地方。

1. 截面参数插值：每段挡墙都要单独算

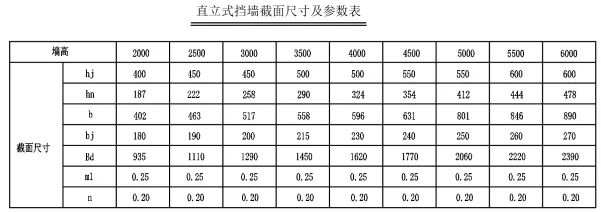

标准截面表就那么几种，但实际墙高哪有这么巧？每个非标准值都要重新插值计算。一段挡墙5个参数，24段就是上百次计算。算错一次，后面全错。

2. 分块法截面：放坡方向搞反就全错

挡墙截面一般分好几块，每块的尺寸互相依赖。墙趾放坡和墙面放坡方向不一样，搞反一次，后面所有块的尺寸跟着全错。

3. 标高线性插值：起点终点都要分别算

一段挡墙的起点和终点标高不同，中间每段的墙顶、墙趾标高都要分别插值计算，然后再算平均墙高。几段挡墙下来，光标高就要算十几遍。

4. 多分项联动：改一个参数，全表重算

混凝土、反滤层、粘性土、弱透水性填料，4种材料互相依赖。改一个参数，所有分项都要跟着重算。几十段挡墙，上百个数据全部重来，手算改参数就是噩梦。

5. 段内渐变标高：不能直接用端点值

有些挡墙段的标高是渐变的，不能直接用起点或终点值，要算段内平均值。每段都要单独处理，没有统一公式。

6. 汇总统计：几十段×4种材料，别加错行

最后汇总，4种材料分别求和。几十行数据，加错一行、漏掉一段，总数就对不上。

手算的真正难点，不是公式复杂，是计算量大+参数多+联动关系复杂。一个参数改了，后面全要重算。一个数字抄错了，后面全错。24段挡墙，手算至少要一两天，还提心吊胆怕出错。

这次某市政项目，24段重力式砼挡墙，我用AI协助，1小时出完全量计算稿，而且每个参数都有据可查，公式联动支持随时重算。

今天把完整过程拆清楚。

一、项目背景

某市政项目，四段重力式砼挡墙，沿路线分布，各区段长度和截面尺寸均不同：

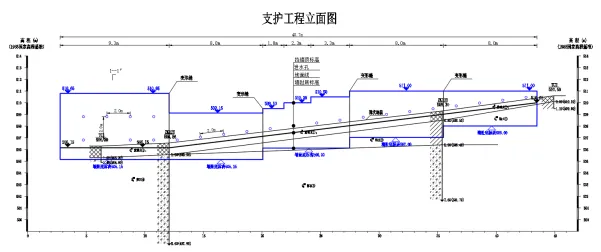

最长的一段83米，最短的只有18米，每段又根据标高变化和变形缝分为多个子段，共24个子段，墙高从2米到4米不等，前后坡比也不一样。

每段挡墙需要计算四项工程量：混凝土、反滤层、粘性土回填、弱透水性填料。

混凝土是挡墙主体，反滤层在墙背排水，回填土分两种材料分区填筑。

核心诉求：不仅要把量算对，还要每个参数有来源、公式可追溯、改了参数能自动重算。

二、AI协助算量全流程

• 第一步：给AI图纸参数，逐段建立计算模型

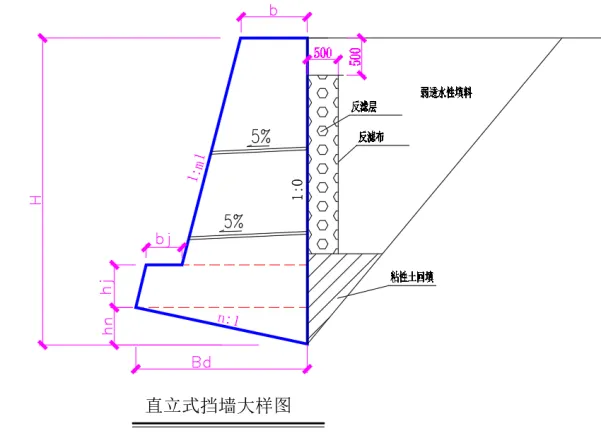

AI根据图纸，把每段挡墙的设计参数（墙高、顶宽、底宽、坡度、基础尺寸等）逐段录入，人工对照图纸审核无误后，再由AI按重力式挡墙截面公式建立计算模型。

这一步的关键：AI从图纸中提取的参数，人工必须对照图纸进行审核确认，AI提取的参数可能会出错。

重力式挡墙截面虽然是异形，但可以拆分成梯形、三角形等简单图形，截面参数确定后，截面面积就能算出来。

反滤层和回填土的截面需要根据设计图纸的分区尺寸来确定。

• 第二步：AI按截面公式逐段计算各材料工程量

每种材料的截面面积计算逻辑不同，但都是几何公式，AI按公式批量计算，不会算错算术。

遇到分段的情况（比如一段挡墙中间有变化），AI会按变化点分成子段分别计算，再累加。

• 第三步：生成Excel计算稿，全公式联动

这是本次最大的亮点——AI不是直接给一个数字，而是生成带完整公式的Excel计算稿。

每个工程量单元格都是公式引用，不是硬编码数字。

举个例子：如果设计变更，某段墙高从3m改成3.5m，只需要改参数输入表里的一个数字，整段所有材料工程量自动更新，汇总表也联动刷新。

手工模式遇到这种情况，要重新算一遍所有公式，再手动改汇总表，容易漏改、改错。

公式联动的价值就在这里：一次修改，全局更新，不怕漏。

• 第四步：4区段汇总，输出总工程量

4个区段24个子段全部算完后，汇总输出总工程量（混凝土、反滤层、粘性土回填、弱透水性填料等），汇总表里每个数字都能追溯到具体区段、具体分段、具体公式，一目了然。

三、Excel计算稿“联动”设计

• Sheet1「表格使用说明」：

设置「表格使用说明」的意义，是让使用者30秒内搞懂怎么用这个表。

挡墙算量Excel计算稿是给项目上的人用的，可能是施工员、技术员、造价员、甚至刚入职的新人。他们拿到表第一反应是："这表怎么用？能不能改？改了会不会出错？"

使用说明解决三个问题：

• 结构清晰：每个Sheet分别干什么，一眼看懂

• 操作明确：只改参数输入表，其他表不要动，避免误操作破坏公式

• 变更安心：设计变了改哪里、怎么改，说明白，不用猜

没有使用说明的表，使用者要么不敢用（怕改错），要么乱改（把公式删了），最后要么算错，要么还是手工重算。

一句话总结：使用说明是计算稿的"说明书"，降低使用门槛，避免误操作，让公式联动的价值真正落地。

• Sheet2「参数输入」：

存放该段挡墙的所有设计参数，包括墙高、顶宽、底宽、前后坡比、基础宽度、基础深度、各材料分区尺寸等。所有后续计算均引用此Sheet的单元格。

• Sheet3「逐段计算」：

按挡墙分段（根据墙顶、墙趾标高变化或变形缝进行分段），逐段列出各材料的截面面积和工程量。每行是一段，每列是一种材料，公式引用参数输入Sheet。

• Sheet4「分段汇总」：

汇总该区段所有分段的工程量，按材料分类合计。同时设置合计行，支持跨区段汇总。

• Sheet5「总汇总」：

四个区段的数据汇总到一张表，一键看全量。具体列结构：区段| 长度(m) | 混凝土(m³) | 反滤层(m³) | 粘性土回填(m³) | 弱透水性填料(m³)

这种结构的好处：参数集中管理，计算过程透明，汇总自动联动。

四、AI能做什么、不能做什么

• AI擅长的：

按截面公式批量计算，不会算错算术；

生成公式联动的Excel表格，改参数自动重算；

多区段汇总统计，快速输出总工程量。

• AI做不到的：

图纸提取参数准确性判断——需要人工依据图纸审核并确认；

判断参数是否合理——比如坡比是否符合稳定要求；

最终复核出结果——计算稿最终数据是否准确，责任在人不在AI。

一句话总结：AI解决计算的"量"和"效率"，人把控参数的"准"和专业的"质"。

五、几个实操建议

• 给AI的参数要先核对图纸，源头错了后面全错；

• Excel公式要检查引用关系，确保改了参数真的能联动；

• 不同材料（混凝土、反滤层、回填土）必须独立列示，不要合并到同一列；

• 汇总表的公式要逐区段核对，避免漏段或重复；

• 设计变更时，先确认变了哪些参数，再统一修改，不要零散改，容易乱。

六、结尾

挡墙算量的核心是把每段的截面尺寸搞清楚，然后套公式算量。

这件事AI能帮你把计算过程自动化，但你得先把参数给它。

1小时出完全量计算稿，省下来的时间可以拿去复核参数、对图纸、做方案优化。

这才是AI对工程人的真正价值——不是替代，是提效。

你们挡墙算量一般怎么算？手工还是表格？有没有踩过参数搞错的坑？欢迎评论区留言交流。
