强迫症之暖通图纸找茬系列:设计及施工说明

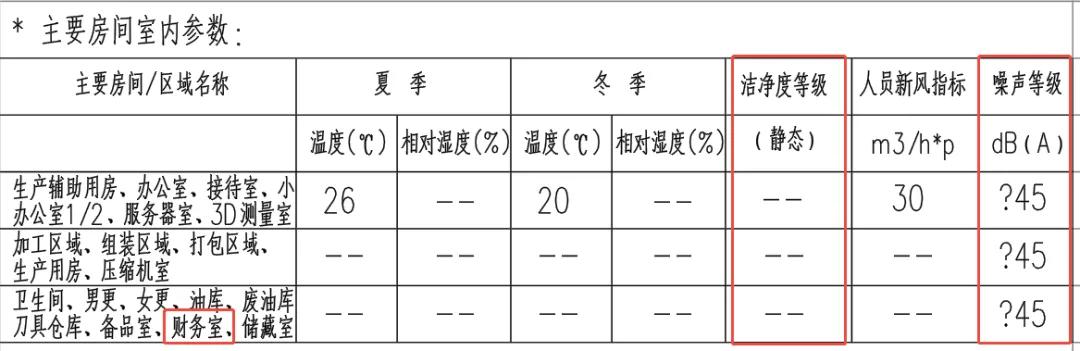

强迫症之暖通图纸找茬系列:设计及施工说明边学边看边反省；（欢迎大家匿名投稿） 本次为某10+1设计院图纸 叠甲：只是图纸的技术和完善交流，不上升高度。 1.如下图之室内参数：

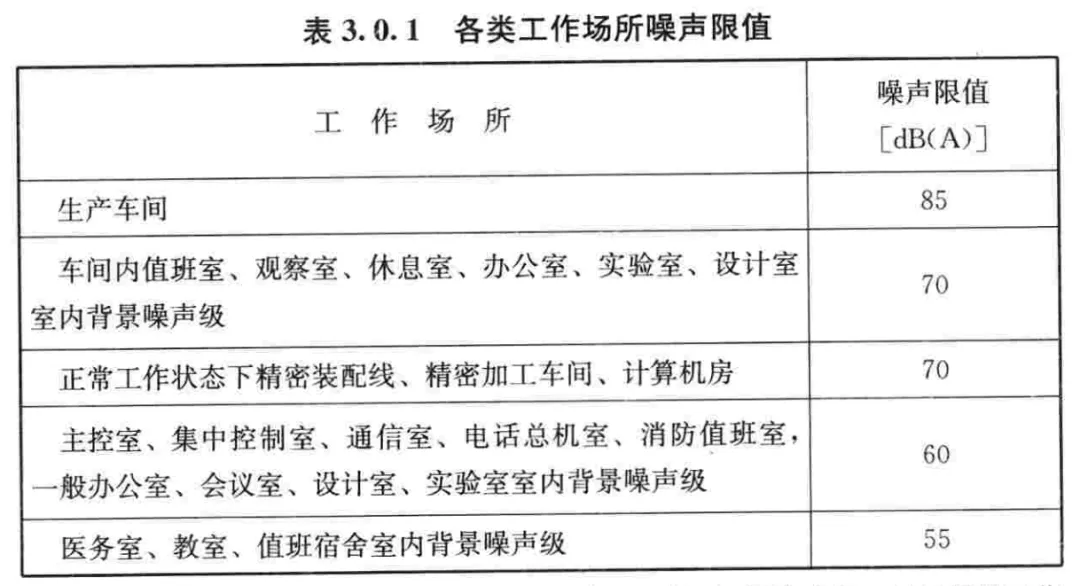

疑惑1：如果没有洁净相关、这个洁净度等级是否可以删除。疑惑2：噪声等级是否均＜45dB（A)；做不到咋办？较真业主会不会追责？房间中有财务室、是否写错行？下图附《GB_T50087-2013：工业企业噪声控制设计规范》噪声要求：

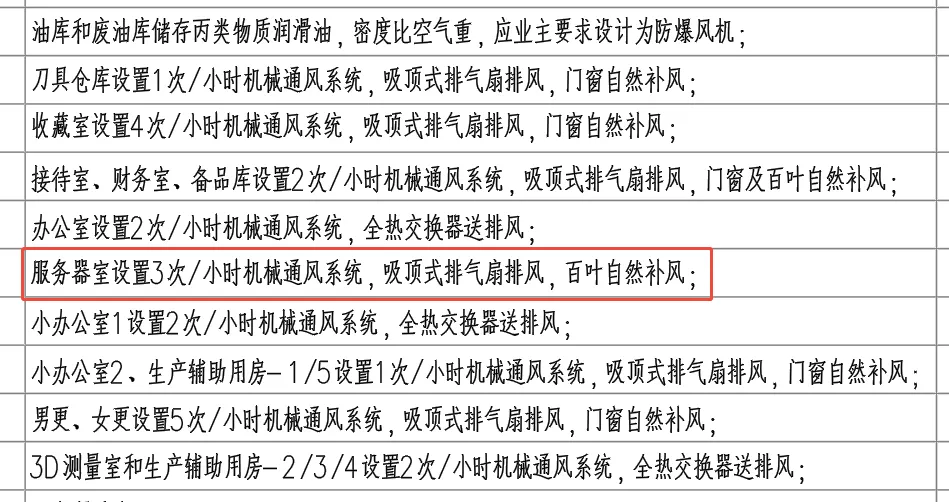

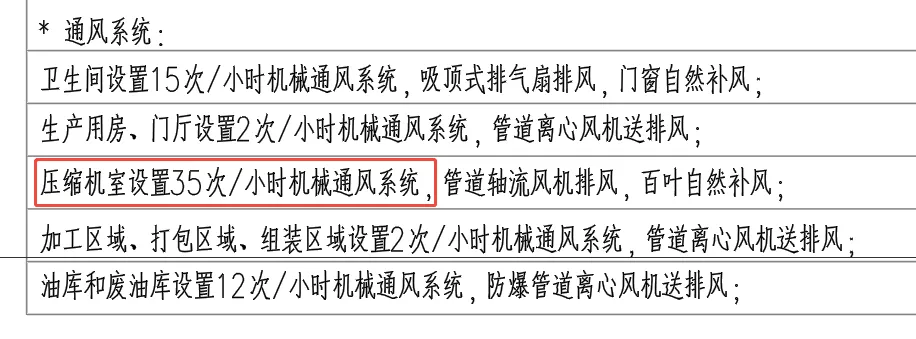

2.如下图之换气次数：
疑惑1：设计师应该给大家留点余地；是否确认空压机房系统形式（水冷、风冷），风冷情况下35次/h；是否套指标？几台多少KW的空压机，冷干机？是否咨询过动力（或暖通/电气）其它同事？如果时间比较赶，是否可以留个余地，写后续厂家深化调整（因为台数、系统不同，发热量均不同）？ 疑惑2：服务器室一般情况下；水专业是否设置气体灭火？是否需要暖通专业进行事故后排风？如需要，则吸顶排风扇应更换为管道风机并做好下排风及联动密闭措施。其中百叶自然补风，因为服务器机房为防火墙，是否设置防火阀？ 3.如下图之施工内容：

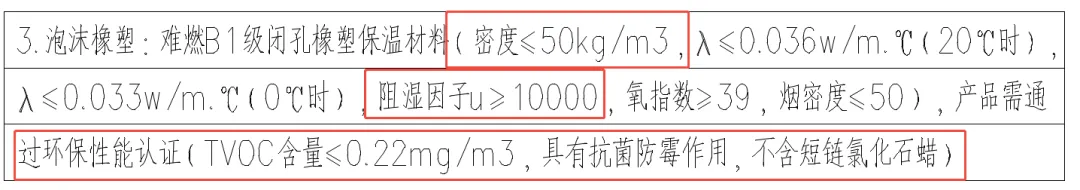

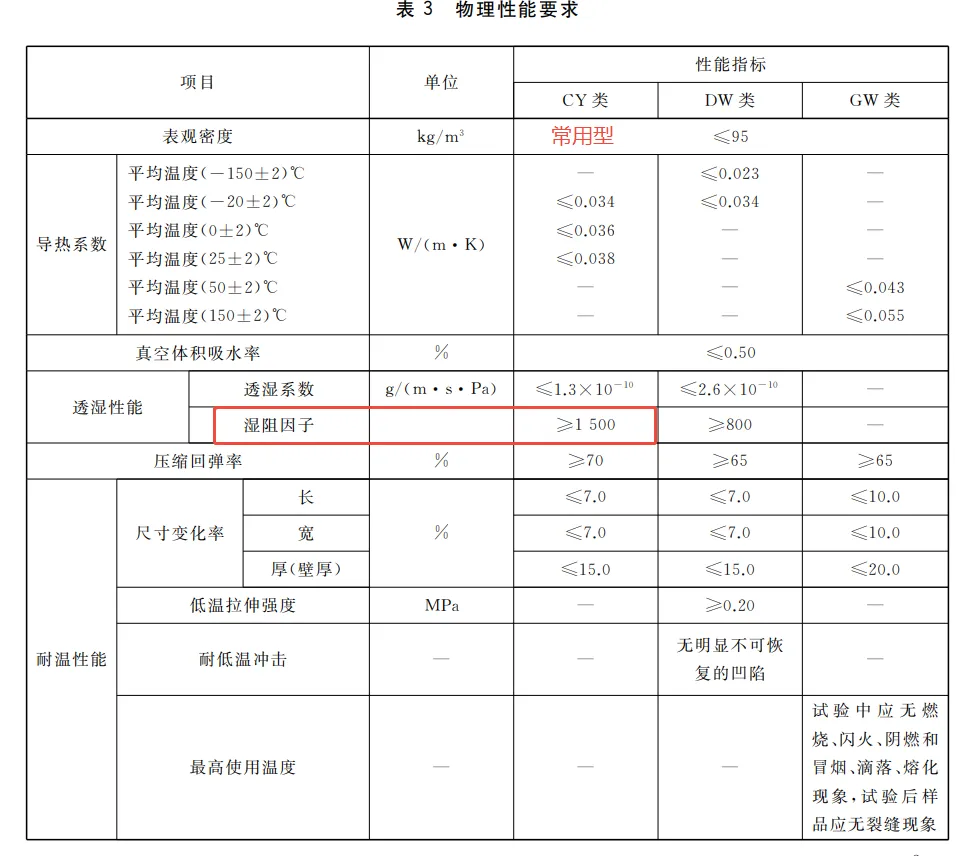

疑惑1：室外金属风管板材厚度不小于1.0mm；我找不到出处。如有知道的请告知。因为厚度区别0.5.0.6.075和1.0mm厚度之间，板材价格差几块到十几块/m2. 疑惑2：为啥要0.6mm厚铝板（常规会写0.5mm）；当然为了做精品工程情况下可以要求；铝板一般厚度在0.4-0.6mm厚即可。 疑惑3：橡塑B1哪有那么夸张要求，貌似量身定制，懂得都懂。我做报价时，这个价格可能差3倍（还找到完全对应产品）。国标柔性泡沫橡塑绝热制品GB/T17794-2021中要求如下：

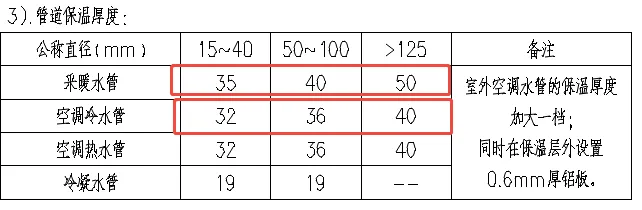

4.管道保温：

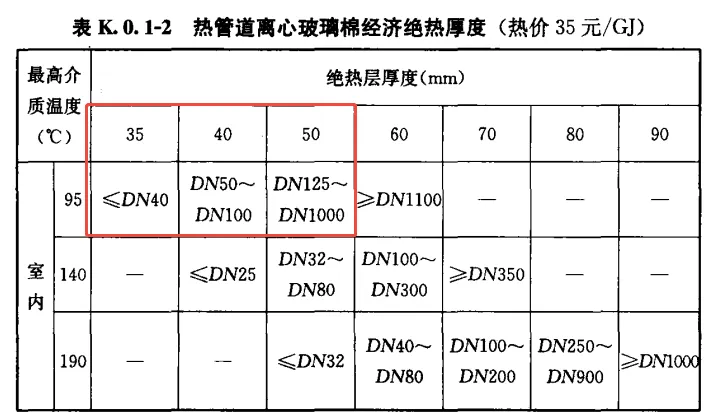

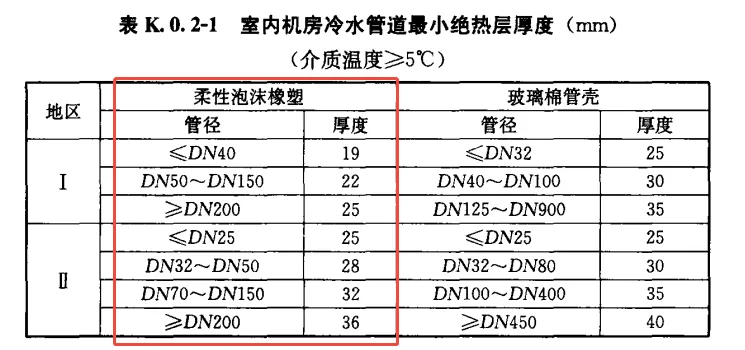

疑惑：不管是采暖、空调冷/热水；保温厚度均大于规范要求；采暖水管厚度和玻璃棉要求厚度一样。不知道是不是写错？或者理解为保守。下图为《民用建筑供暖通风与空气调节设计规范 GB50736-2012》要求：

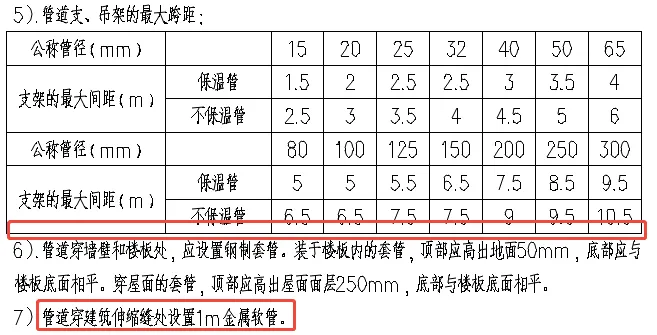

5.支架间距：

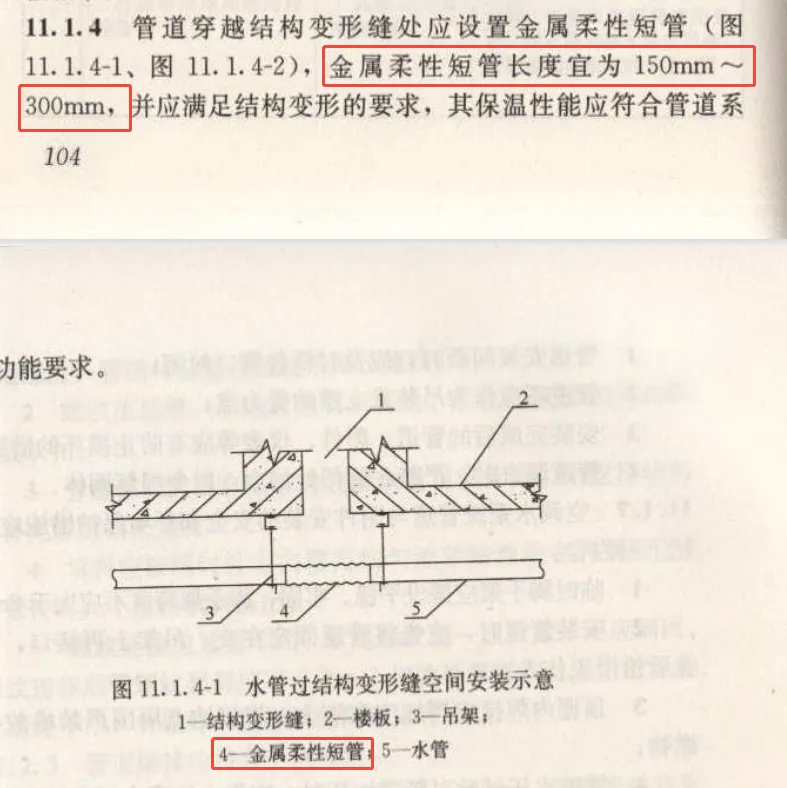

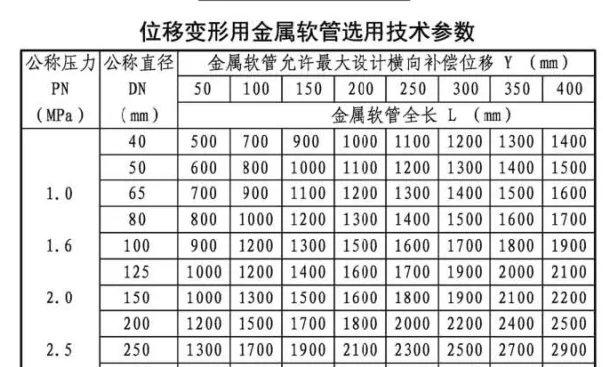

建议：补充冷凝水PUV-C的管道支吊架跨距， 疑惑：伸缩缝设1m金属软管？这个数值给的太尴尬了，不是说没有，而是根据管径不同，软接长度不同。如下图附施工规范-2011下图及13K204图集：

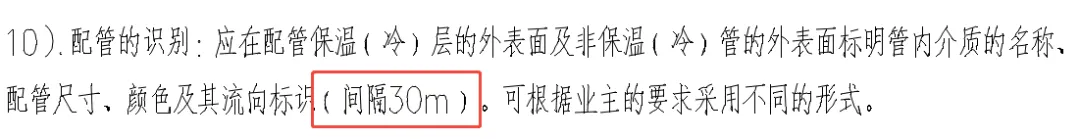

6.色环间距：

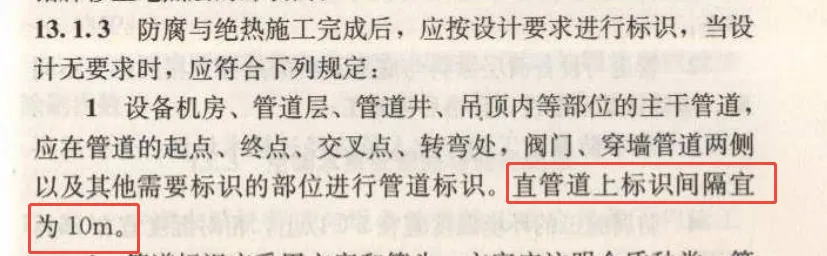

疑惑：该严格不严格，色环这个很多设计院确实不会留意；但是可以不写啊。哈哈，硬是写一个，啥意思。参考标准施工规范-2011
-------------------------------------------------------- 由于设计时间的压缩，虽然很多大设计院制定了标准；设计师会因为时间紧迫，将就使用了。对于对成本有要求的业主方，可以请好的设计师或咨询团队进行把关控制，花出去10万咨询费，可能省下来300万。 当然这个仁者见仁智者见智，不过当下的图纸质量确实对得起市场给的价格。 同行或者业主也可以发图纸给我一起交流，大家互相进步。
