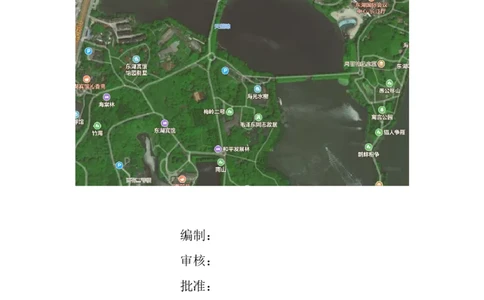

天鹅湖及周边水环境应急治理工程
施工组织设计
编制：
审核：
批准：
中国建筑一局（集团）有限公司
二 0 一八年十二月目 录

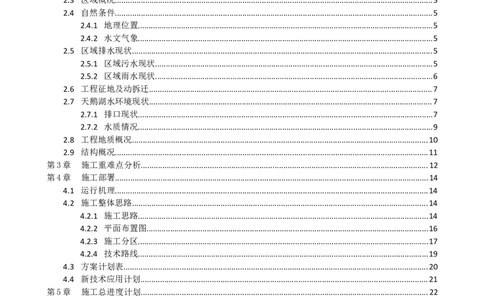

第1章 编制依据...................................................................................................................................................1
1.1 施工图纸及可行性研究报告....................................................................................................................1
1.2 规范和标准...............................................................................................................................................1
1.2.1 法律法规.........................................................................................................................................1
1.2.2 主要规范.........................................................................................................................................1
1.3 公司文件...................................................................................................................................................2
1.4 其它...........................................................................................................................................................2
第2章 工程概况...................................................................................................................................................4
2.1 工程基本情况...........................................................................................................................................4

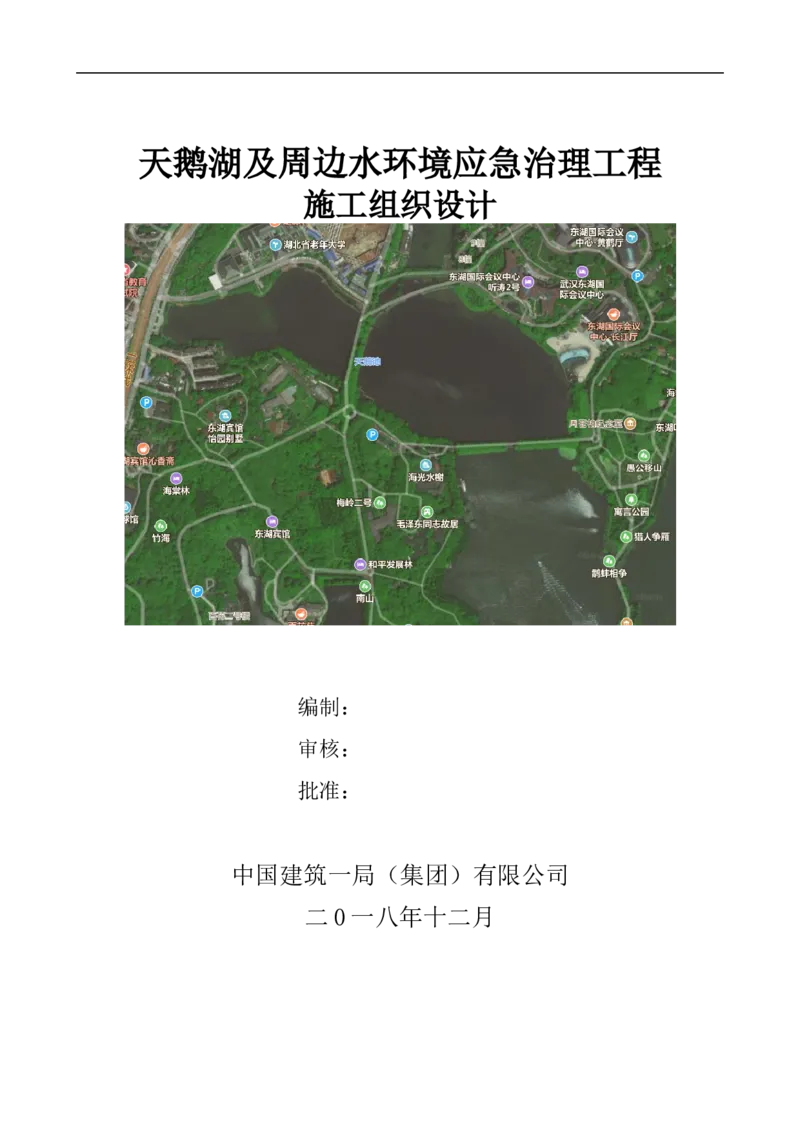

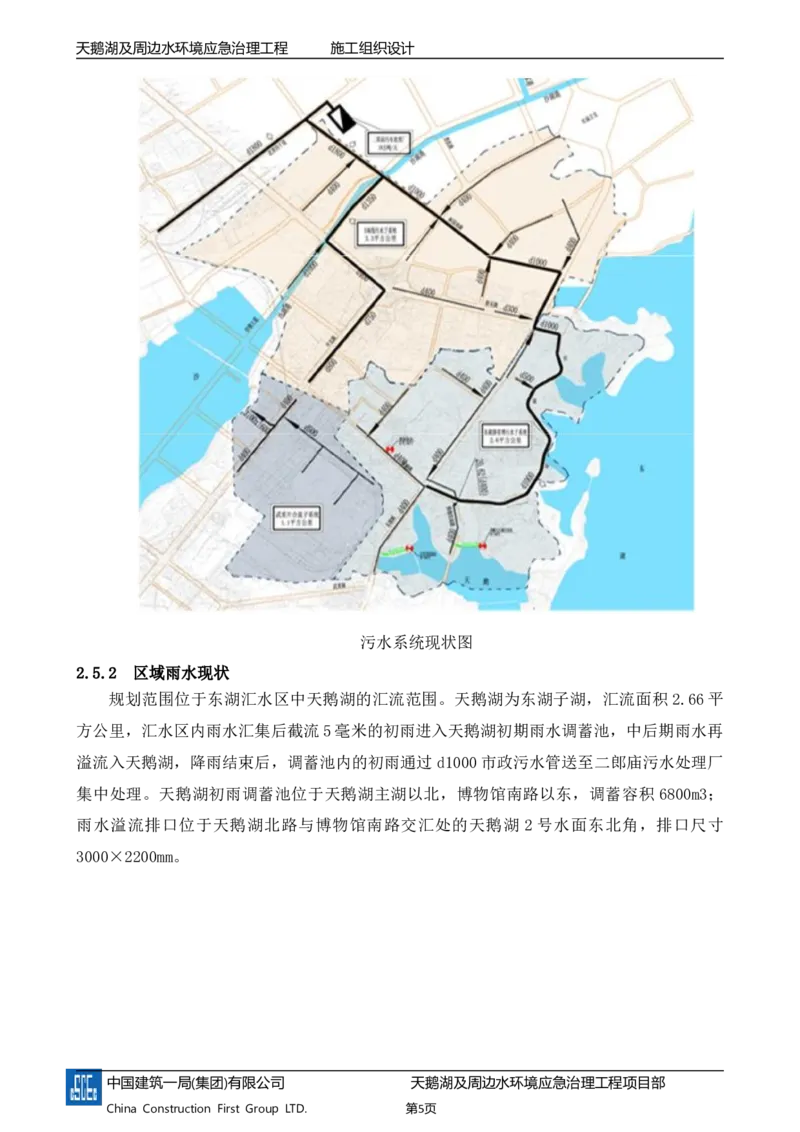

2.2 平面示意图...............................................................................................................................................4
2.3 区域概况...................................................................................................................................................5
2.4 自然条件...................................................................................................................................................5
2.4.1 地理位置.........................................................................................................................................5
2.4.2 水文气象.........................................................................................................................................5
2.5 区域排水现状...........................................................................................................................................5
2.5.1 区域污水现状.................................................................................................................................5
2.5.2 区域雨水现状.................................................................................................................................6
2.6 工程征地及动拆迁...................................................................................................................................7
2.7 天鹅湖水环境现状...................................................................................................................................7
2.7.1 排口现状.........................................................................................................................................7
2.7.2 水质情况.........................................................................................................................................9
2.8 工程地质概况.........................................................................................................................................10
2.9 结构概况.................................................................................................................................................11
第3章 施工重难点分析.....................................................................................................................................12
第4章 施工部署.................................................................................................................................................14

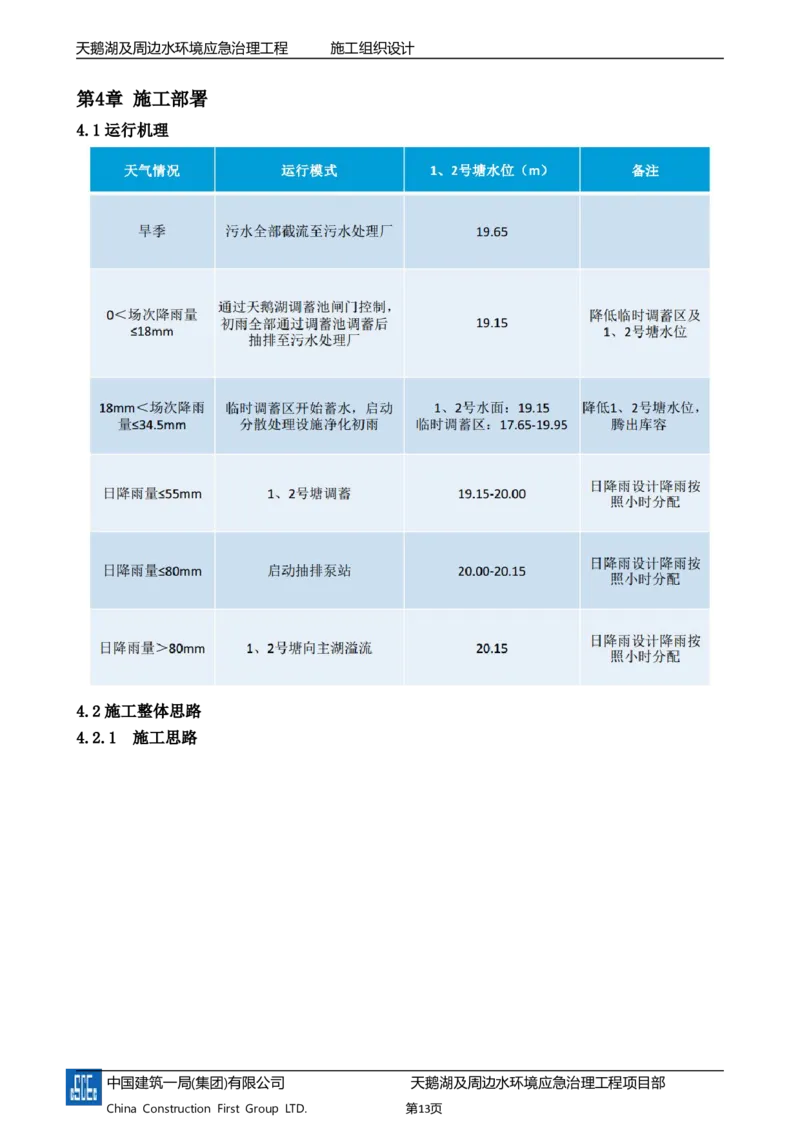

4.1 运行机理.................................................................................................................................................14
4.2 施工整体思路.........................................................................................................................................14
4.2.1 施工思路.......................................................................................................................................14

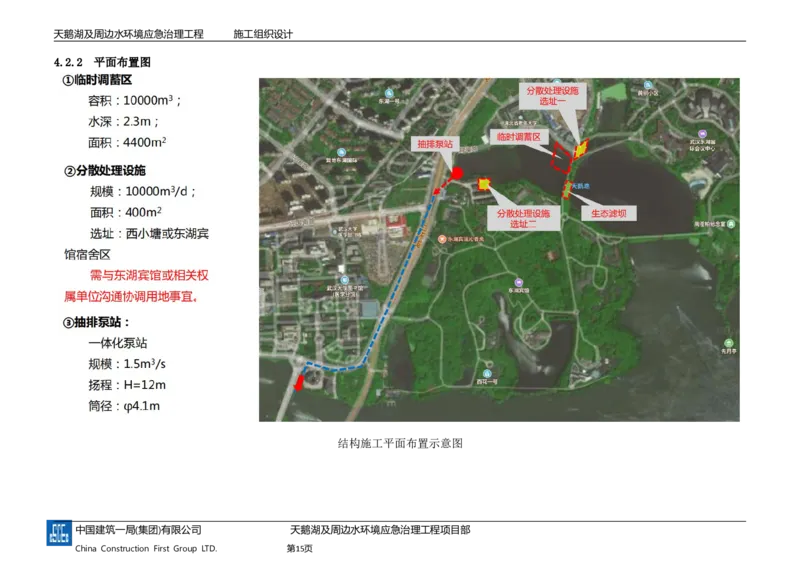

4.2.2 平面布置图...................................................................................................................................16
4.2.3 施工分区.......................................................................................................................................17

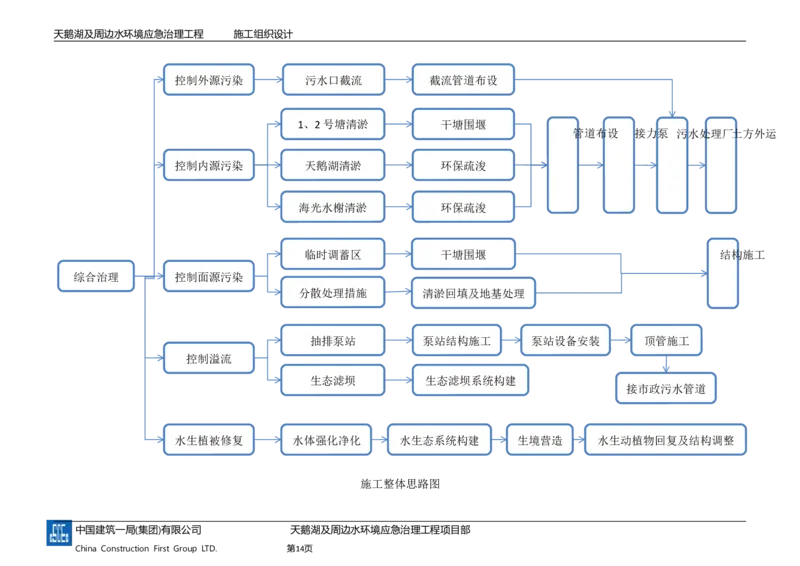

4.2.4 技术路线.......................................................................................................................................19
4.3 方案计划表.............................................................................................................................................20
4.4 新技术应用计划.....................................................................................................................................21
第5章 施工总进度计划.....................................................................................................................................22
5.1 编制说明.................................................................................................................................................22
5.2 工期目标.................................................................................................................................................22
5.3 主要工程量.............................................................................................................................................22

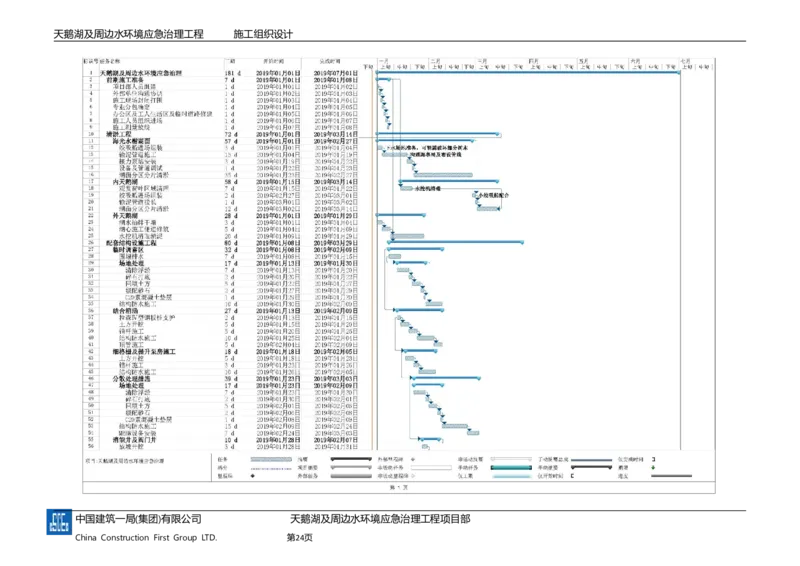

5.4 总进度计划.............................................................................................................................................24

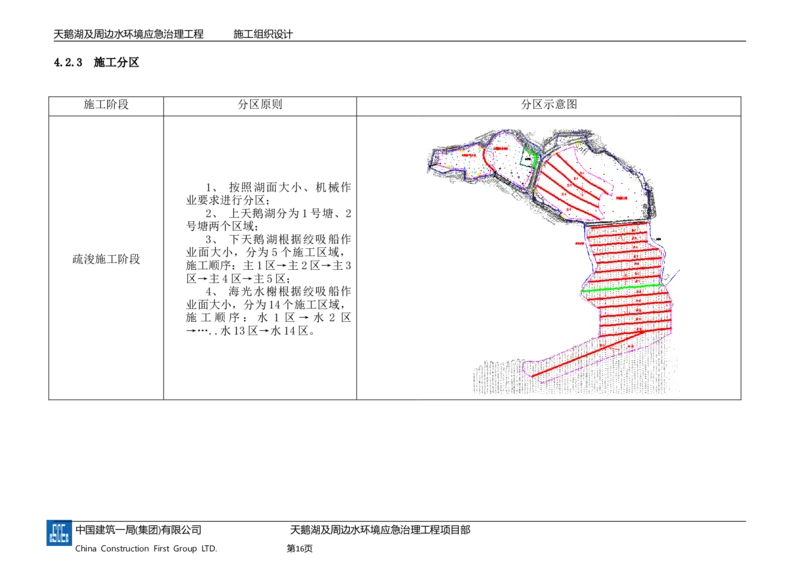

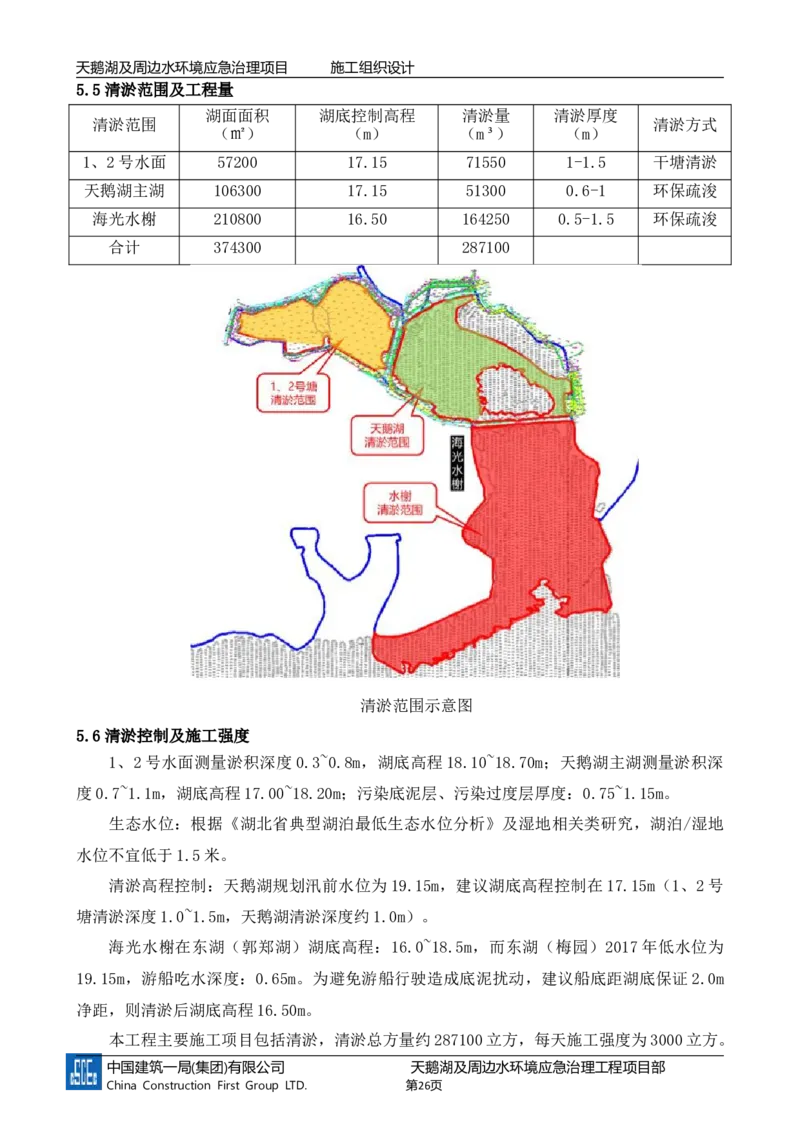

5.5 清淤范围及工程量.................................................................................................................................27
5.6 清淤控制及施工强度.............................................................................................................................27
第6章 施工资源配置.........................................................................................................................................28
6.1 项目组织机构配备.................................................................................................................................28
6.2 项目组成及主要职责.............................................................................................................................28
6.2.1 项目保障层...................................................................................................................................28
6.2.2 项目管理层...................................................................................................................................296.3 主要施工机械设备配置计划..................................................................................................................37
6.4 劳动力计划.............................................................................................................................................38
6.4.1 劳动力部署及任务划分...............................................................................................................38
6.4.2 从业人员素质标准.......................................................................................................................38
6.4.3 劳保制度.......................................................................................................................................38
6.4.4 节假日期间劳动力保证措施.......................................................................................................38
6.4.5 拟投入本工程的劳动力计划.......................................................................................................38
6.5 临建布置.................................................................................................................................................39
第7章 主要施工方法.........................................................................................................................................40

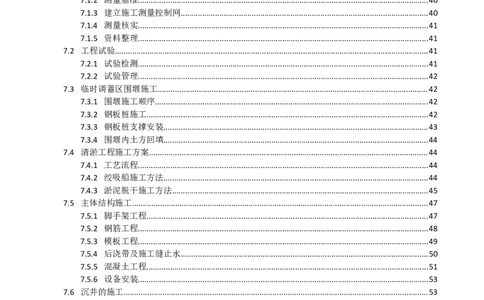

7.1 工程测量.................................................................................................................................................40
7.1.1 测量准备.......................................................................................................................................40
7.1.2 测量基准.......................................................................................................................................40
7.1.3 建立施工测量控制网...................................................................................................................40
7.1.4 测量核实.......................................................................................................................................41
7.1.5 资料整理.......................................................................................................................................41
7.2 工程试验.................................................................................................................................................41
7.2.1 试验检测.......................................................................................................................................41
7.2.2 试验管理.......................................................................................................................................42
7.3 临时调蓄区围堰施工.............................................................................................................................42
7.3.1 围堰施工顺序...............................................................................................................................42
7.3.2 钢板桩施工...................................................................................................................................42
7.3.3 钢板桩支撑安装...........................................................................................................................43
7.3.4 围堰内土方回填...........................................................................................................................44
7.4 清淤工程施工方案.................................................................................................................................44
7.4.1 工艺流程.......................................................................................................................................44
7.4.2 绞吸船施工方法...........................................................................................................................44
7.4.3 淤泥脱干施工方法.......................................................................................................................45
7.5 主体结构施工.........................................................................................................................................47
7.5.1 脚手架工程...................................................................................................................................47
7.5.2 钢筋工程.......................................................................................................................................48
7.5.3 模板工程.......................................................................................................................................49
7.5.4 后浇带及施工缝止水...................................................................................................................50
7.5.5 混凝土工程...................................................................................................................................51
7.5.6 设备安装.......................................................................................................................................53
7.6 沉井的施工.............................................................................................................................................53
7.6.1 沉井制作.......................................................................................................................................53
7.6.2 沉井下沉.......................................................................................................................................57
7.7 顶管施工.................................................................................................................................................61
7.7.1 顶管施工范围...............................................................................................................................61
7.7.2 施工工艺流程...............................................................................................................................61
7.7.3 工作井内设备安装.......................................................................................................................62
7.7.4 地面设备安装...............................................................................................................................63
7.7.5 顶管顶进施工...............................................................................................................................64
7.8 水体原位强化净化.................................................................................................................................72
7.8.1 污水引流工程...............................................................................................................................72
7.8.2 人工水草布设工程.......................................................................................................................737.8.3 景观性生态浮岛工程...................................................................................................................73
7.8.4 曝气充氧工程...............................................................................................................................73
7.8.5 自然净化.......................................................................................................................................74
7.9 健康水生态构建.....................................................................................................................................74
7.9.1 生境营造工程...............................................................................................................................75
7.9.2 沉水植物恢复工程.......................................................................................................................76
7.9.3 浮叶植物种植工程.......................................................................................................................79
7.9.4 品种选择.......................................................................................................................................79
7.9.5 种植面积.......................................................................................................................................79
7.9.6 荷花生长控制工程.......................................................................................................................80
7.9.7 鱼类种群结构优化工程...............................................................................................................80
7.9.8 底栖动物放养工程.......................................................................................................................81

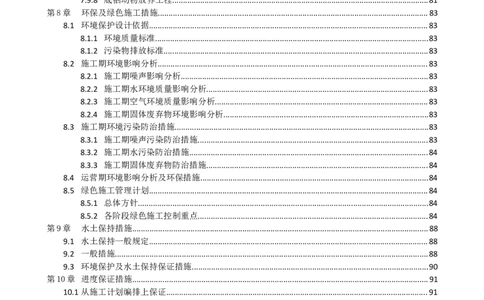

第8章 环保及绿色施工措施.............................................................................................................................83
8.1 环境保护设计依据.................................................................................................................................83
8.1.1 环境质量标准...............................................................................................................................83
8.1.2 污染物排放标准...........................................................................................................................83
8.2 施工期环境影响分析.............................................................................................................................83
8.2.1 施工期噪声影响分析...................................................................................................................83
8.2.2 施工期水环境质量影响分析.......................................................................................................83
8.2.3 施工期空气环境质量影响分析...................................................................................................83
8.2.4 施工期固体废弃物环境影响分析...............................................................................................83
8.3 施工期环境污染防治措施......................................................................................................................83
8.3.1 施工期噪声污染防治措施...........................................................................................................83
8.3.2 施工期水污染防治措施...............................................................................................................84
8.3.3 施工期固体废弃物防治措施.......................................................................................................84
8.4 运营期环境影响分析及环保措施..........................................................................................................84
8.5 绿色施工管理计划.................................................................................................................................84
8.5.1 总体方针.......................................................................................................................................84
8.5.2 各阶段绿色施工控制重点...........................................................................................................84
第9章 水土保持措施.........................................................................................................................................88
9.1 水土保持一般规定.................................................................................................................................88
9.2 一般措施.................................................................................................................................................88
9.3 环境保护及水土保持保证措施..............................................................................................................90
第10章 进度保证措施.........................................................................................................................................91
10.1从施工计划编排上保证.........................................................................................................................91
10.2积极开展技术攻关.................................................................................................................................91
10.3从机械配备和人员落实上保证..............................................................................................................91
10.4从材料供应上保证.................................................................................................................................92
10.5从安全生产上保证.................................................................................................................................92
10.6从资金落实上保证.................................................................................................................................92
10.7从后勤生活上保证.................................................................................................................................92
10.8其他方面.................................................................................................................................................92
10.9赶工措施.................................................................................................................................................93
第11章 质量保证体系及措施.............................................................................................................................94
11.1工程质量目标.........................................................................................................................................94
11.2工程质量方针.........................................................................................................................................9411.3保证质量的措施.....................................................................................................................................96
11.3.1保证质量的组织措施...................................................................................................................96
11.3.2保证质量的管理措施...................................................................................................................98
11.3.3保证质量的控制措施...................................................................................................................99
11.3.4确保工程质量的技术组织措施.................................................................................................100
第12章 劳动保护及安全生产...........................................................................................................................103
12.1设计主要依据.......................................................................................................................................103
12.2安全施工管理的目的、方针和目标....................................................................................................103
12.2.1安全生产管理目的.....................................................................................................................103
12.2.2安全生产方针.............................................................................................................................103
12.2.3安全生产目标.............................................................................................................................103
12.3安全生产管理体系...............................................................................................................................103
12.3.1职业业安全健康管理体系建立的依据.....................................................................................103
12.3.2建立现场安全生产组织机构及体系.........................................................................................103
12.4主要危害因素分析...............................................................................................................................104
12.5劳动保护和安全生产...........................................................................................................................105
第13章 消防保卫措施.......................................................................................................................................107
13.1消防组织机构.......................................................................................................................................107
13.2消防管理职责.......................................................................................................................................107
13.3消防管理制度.......................................................................................................................................108
13.4消防管理流程.......................................................................................................................................109
13.5消防管理措施.......................................................................................................................................110
第14章 高温、雨季及防汛措施.......................................................................................................................114
14.1概述.......................................................................................................................................................114
14.2高温施工措施.......................................................................................................................................114
14.3高温天气施工防火措施工....................................................................................................................114
14.4防雨施工措施.......................................................................................................................................115
14.5防汛施工措施.......................................................................................................................................116
第15章 施工风险防范管理...............................................................................................................................118
15.1施工风险辨识.......................................................................................................................................118
15.2施工风险防范措施...............................................................................................................................118
15.2.1风险等级划分.............................................................................................................................118
15.2.2安全、质量风险预测与防范.....................................................................................................120
15.3风险管理责任划分...............................................................................................................................121
第16章 工程相关其它事项...............................................................................................................................122
16.1与建设单位、监理单位及设计单位的配合措施................................................................................122
16.1.1与建设单位的施工配合措施.....................................................................................................122
16.1.2与设计单位的施工配合措施.....................................................................................................122
16.1.3与监理工程师的施工配合措施.................................................................................................122
16.2各工序的协调措施...............................................................................................................................123
16.3加强财务管理、严格财务制度............................................................................................................123
16.4开展民主评议、实行群众监督............................................................................................................123
16.5依法经营...............................................................................................................................................124
16.6正确处理与地方的关系.......................................................................................................................124
16.6.1积极与地方相配合.....................................................................................................................124
16.6.2处理好与当地人民群众的关系.................................................................................................12416.7劳资问题...............................................................................................................................................124
第17章 资料及档案管理...................................................................................................................................126
17.1记录.......................................................................................................................................................127
17.1.1记录范围.....................................................................................................................................127
17.1.2职责 ..........................................................................................................................................128
17.1.3记录的填写.................................................................................................................................129
17.1.4记录的标识.................................................................................................................................129
17.1.5记录的检索.................................................................................................................................129
17.1.6记录的贮存和保护.....................................................................................................................129
17.1.7记录的归档.................................................................................................................................129
17.1.8记录的利用.................................................................................................................................129
17.1.9记录的处置.................................................................................................................................129
17.2档案管理...............................................................................................................................................129
17.2.1收集范围.....................................................................................................................................129
17.2.2收集时间.....................................................................................................................................130
17.2.3质量要求.....................................................................................................................................130
17.2.4档案的移交.................................................................................................................................130天鹅湖及周边水环境应急治理工程 施工组织设计
第1章 编制依据
1.1施工图纸及可行性研究报告
1.2规范和标准
1.2.1 法律法规
（1）《中华人民共和国水法》
（2）《中华人民共和国防洪法》
（3）《中华人民共和国水土保持法》
（4）《中华人民共和国城乡规划法》
（5）《中华人民共和国水污染防治法》
（6）《中华人民共和国环境保护法》
（7）《城市排水条例》
（8）《水功能区管理办法》
（9）《入河排污口监督管理办法》
（10）《湖北省环境保护条例》
（11）《湖北省水功能区划》
（12）《武汉市环境保护条例》
（13）《武汉市湖泊保护条例》
（14）《武汉市湖泊保护条例实施细则》
（15）《武汉市水功能区划》
（16）《武汉市城市排水条例》
（17）《东湖生态旅游风景区保护规划》
（18）《武汉市东湖水域保护管理办法》
1.2.2 主要规范
（1）《地表水环境质量标准》（GB3838-2002）；
（2）《污水综合排放标准》（GB8978-1996）；
（3）《城镇给水排水工程技术规范》（GB50788-2012）
（4）《室外排水设计规范》（GB50014-2006）（2016版）
（5）《城市排水工程规划规范》（GB50318-2000）
（6）《城镇污水处理厂污染物排放标准》（GB18918-2002）
（7）《泵站设计规范》（GB/T50265-2010）
（8）《给水排水工程构筑物结构设计规范》（GB50069-2002）
（9）《给水排水工程管道结构设计规范》（GB50332-2002）
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第1页天鹅湖及周边水环境应急治理工程 施工组织设计
（10）《雨水集蓄利用工程技术规范》GB/T50596-20110
（11）《雨水控制与利用工程设计规程》DB11685-2013
（12）《城市绿地设计规范》GB50420-2016
（13）《城市绿化工程施工及验收规范》CJ/T82-99
（14）《环境景观绿化种植设计》03JO12-2
（15）《园林绿化工程施工及验收规范》CCJ/T82-2012
（16）《海绵城市建设技术指南——低影响开发雨水系统构建》（试行）
（17）《城市黑臭水体整治工作指南》
（18）《城市黑臭水体整理——排水口、管道及检查井治理技术指南》（试行）
（19）《透水砖路面技术规程》CCJ/T188-2012
（20）《混凝土结构设计规范》GB50010－2010
（21）《室外给水设计规范》GB50014－2006
（22）《建筑结构荷载规范》GBJ50009-2001
（23）《建筑地基基础设计规范》GB50007-2002
（24）《建筑桩基技术规范》JG94-2008
（25）《建筑地基处理技术规范》JGJ79-2002
（26）《湖北省深基坑工程技术规定》DB42/159-2004。
1.3公司文件
序号 类别 名称 编号
1 企业 公司质量、环境、职业安全健康管理体系程序文件
2 企业 公司技术管理手册 2016版
3 企业 公司质量管理手册 2016版
4 企业 项目管理手册 2015版
5 企业 项目管理实施手册 2017版
6 企业 物资管理手册 2012版
7 企业 公司安全管理手册
8 企业 质量环境职业健康安全管理手册 2018版
1.4其它
国家现行有关法规、住建部、湖北省、有关规定，国家有关规范、规程和标准，施工承
包合同、本合同文件及发包人的投标文件及有关文件。
《城市河湖水环境应急治理污染底泥清淤工程施工规范》（Q/PWEGC04-1-2017）
《水利工程施工质量检验与评定规范》(DB32/T2334-2014)
有关设计图纸、设计变更文件和相关资料。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第2页天鹅湖及周边水环境应急治理工程 施工组织设计
第2章 工程概况
2.1工程基本情况
序号 项目 内容
1 工程名称 天鹅湖及周边水环境应急治理工程
位于东湖西部，黄鹂路以南，东湖路以西，比邻东湖宾馆、东
2 工程地址
湖会议中心和省博物馆，湖泊面积约0.2平方公里
3 建设单位 武汉地产开发投资集团有限公司
4 设计单位 武汉市浩江源水务设计咨询有限公司
5 勘察单位 武汉勘察设计研究院
6 监理公司 武汉鸿诚工程咨询管理有限责任公司
7 施工总包 中国建筑一局（集团）有限公司
天鹅湖1、2号塘、主湖及邻近海光水榭区域水域：
8 施工范围
1、底泥疏浚工程；2、污染控制工程；3、水生态修复工程
9 投资性质 财政拨款
2018年12月31日-2019年4月30日，总工期120天
10 合同工期
具体时间以开工令为准
天鹅湖治理及周边水环境应急治理总体目标如下：
①水体主要指标达到地表水Ⅳ类；
11 工程目标
②保证水体无异味，水体透明度大于60cm，杜绝藻类水华；
③恢复西、南沿岸近岸带沉水植物，提升生态景观。
12 工程性质 抢险保密工程
2.2平面示意图
上天鹅湖
下天鹅湖
海光水榭
2.3区域概况
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第3页天鹅湖及周边水环境应急治理工程 施工组织设计
根据《武汉市城市总体规划》（1996-2020年），大东湖生态绿楔是武汉市六大生态绿
楔之一。“大东湖”生态水网跨武昌区、青山区、洪山区和东湖高新技术开发区、东湖生态
旅游风景区，区域内国土面积436km2，湖泊汇水面积376km2。“大东湖”区域是湖北省省
级行政中心所在地，是武汉的钢铁、石化和高新技术产业区，武汉大学、华中科技大学等国
家重点高等院校集中地，国家级风景区东湖风景区位于本区域核心。区域内总人口 98万人。
区域经济呈快速平稳趋势发展，区域社会经济状况较好，人民生活质量处于全国中等水平。
京广高速客运专线武汉站、天兴洲公铁两用长江大桥等一批国家重大项目选址在本区域并进
展顺利。
2.4自然条件
2.4.1 地理位置
本次规划范围西至东湖路（武汉大道），北至黄鹂路，南至天鹅湖南岸，东至东路，总
用地面积为16.0公顷。周边大部分地区现状为居住和公建，其中大型居住社区主要有锦绣
江南、东湖国际，东亭小区和楚世家等；周边大型单位主要有省工商行政管理局、东湖宾馆、
省农业银行、省社会科学院、省博物馆等。工程范围内地势起伏较大，周边为以湖泊、水塘
为主，高程在18.45m～23.25m（黄海高程，下同）。道路沿线有东湖宾馆、省博物馆、武
汉老年大学等大型事业单位，沿线建筑质量、道路绿化和景观均较好。
2.4.2 水文气象
武汉市属亚热带季风气候区，全年温和湿润，四季分明，雨量较充沛，光照充足，热富
水丰，雨热同季；冬冷夏热，无霜期长。市区多年平均气温 16.7℃，极端最高气温
41.3℃（1934年8月10日），极端最低气温-18.1℃（1977年元月30日）。年平均风力为
2～3 级，多年平均风速 2.5m/s，1978 年 7 月 25 日实测最大风速为 27.8m/s，相应风向
SSW，汛期最多风向SSW和NNE。武汉市多年平均降水量1204.5mm，最大年降水量2044.5mm
（1954年），最小年降水量730.4mm（1966年）。每年4～9月是本市的主要雨期，降水量
占全年降水量的70%左右。降水量在年内分配很不均匀。大暴雨多发生在6、7月份，个别年
份发生在8月份。6月中旬至7月中旬是梅雨季节。
2.5区域排水现状
2.5.1 区域污水现状
工程范围内东湖路省博污水子系统收集楚世家、省博物馆、东湖宾馆等约 2.6km2服务
范围的污水，由沿湖路上d1000市政污水干管向北输送至二郎庙污水处理厂集中处理。东亭
以西收集中北路两侧、黄鹂路以北以及徐东片区3.3km2服务范围污水，沿中北路d800~d900
污水管输送至二郎庙污水处理厂集中处理。从污水系统高程上，由于梨园泵站处于区域最高
点，污水基本从东西两侧分流，收水困难，现状基本停用。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第4页天鹅湖及周边水环境应急治理工程 施工组织设计

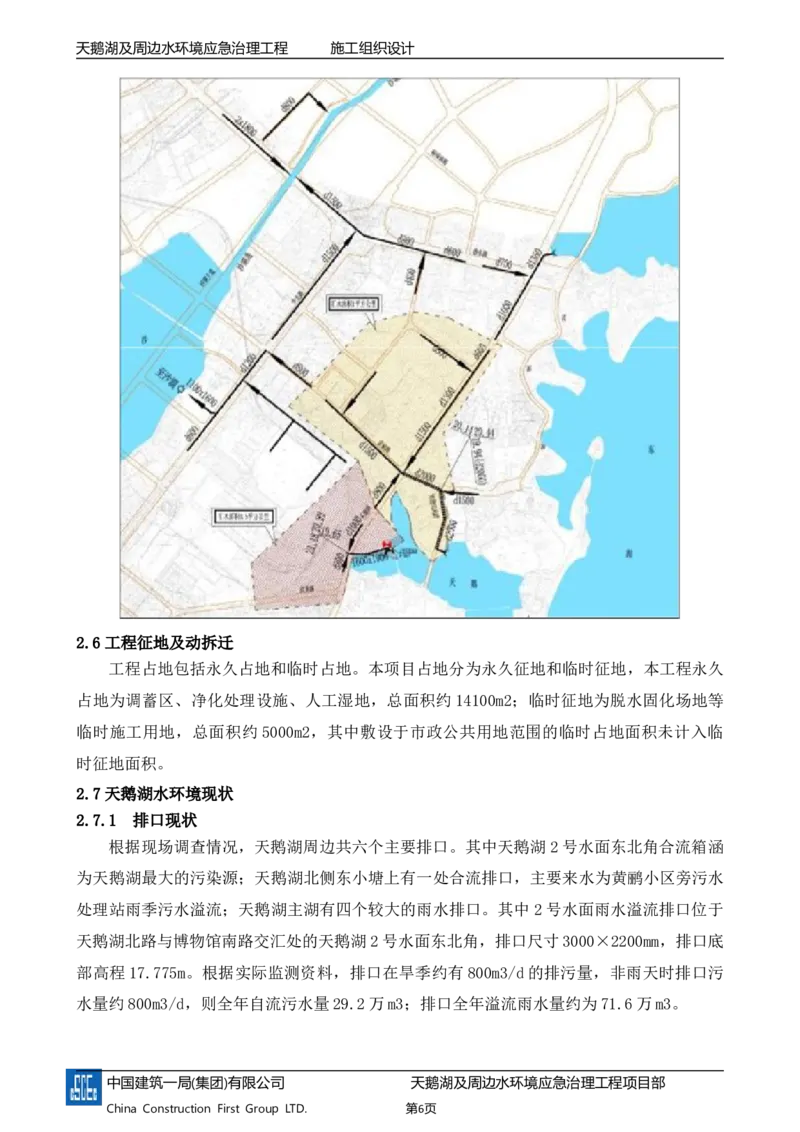

污水系统现状图
2.5.2 区域雨水现状
规划范围位于东湖汇水区中天鹅湖的汇流范围。天鹅湖为东湖子湖，汇流面积2.66平
方公里，汇水区内雨水汇集后截流5毫米的初雨进入天鹅湖初期雨水调蓄池，中后期雨水再
溢流入天鹅湖，降雨结束后，调蓄池内的初雨通过 d1000市政污水管送至二郎庙污水处理厂
集中处理。天鹅湖初雨调蓄池位于天鹅湖主湖以北，博物馆南路以东，调蓄容积 6800m3；
雨水溢流排口位于天鹅湖北路与博物馆南路交汇处的天鹅湖 2 号水面东北角，排口尺寸
3000×2200mm。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第5页天鹅湖及周边水环境应急治理工程 施工组织设计
2.6工程征地及动拆迁
工程占地包括永久占地和临时占地。本项目占地分为永久征地和临时征地，本工程永久
占地为调蓄区、净化处理设施、人工湿地，总面积约14100m2；临时征地为脱水固化场地等
临时施工用地，总面积约5000m2，其中敷设于市政公共用地范围的临时占地面积未计入临
时征地面积。
2.7天鹅湖水环境现状
2.7.1 排口现状
根据现场调查情况，天鹅湖周边共六个主要排口。其中天鹅湖 2号水面东北角合流箱涵
为天鹅湖最大的污染源；天鹅湖北侧东小塘上有一处合流排口，主要来水为黄鹂小区旁污水
处理站雨季污水溢流；天鹅湖主湖有四个较大的雨水排口。其中 2号水面雨水溢流排口位于
天鹅湖北路与博物馆南路交汇处的天鹅湖2号水面东北角，排口尺寸3000×2200mm，排口底
部高程17.775m。根据实际监测资料，排口在旱季约有800m3/d的排污量，非雨天时排口污
水量约800m3/d，则全年自流污水量29.2万m3；排口全年溢流雨水量约为71.6万m3。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第6页天鹅湖及周边水环境应急治理工程 施工组织设计

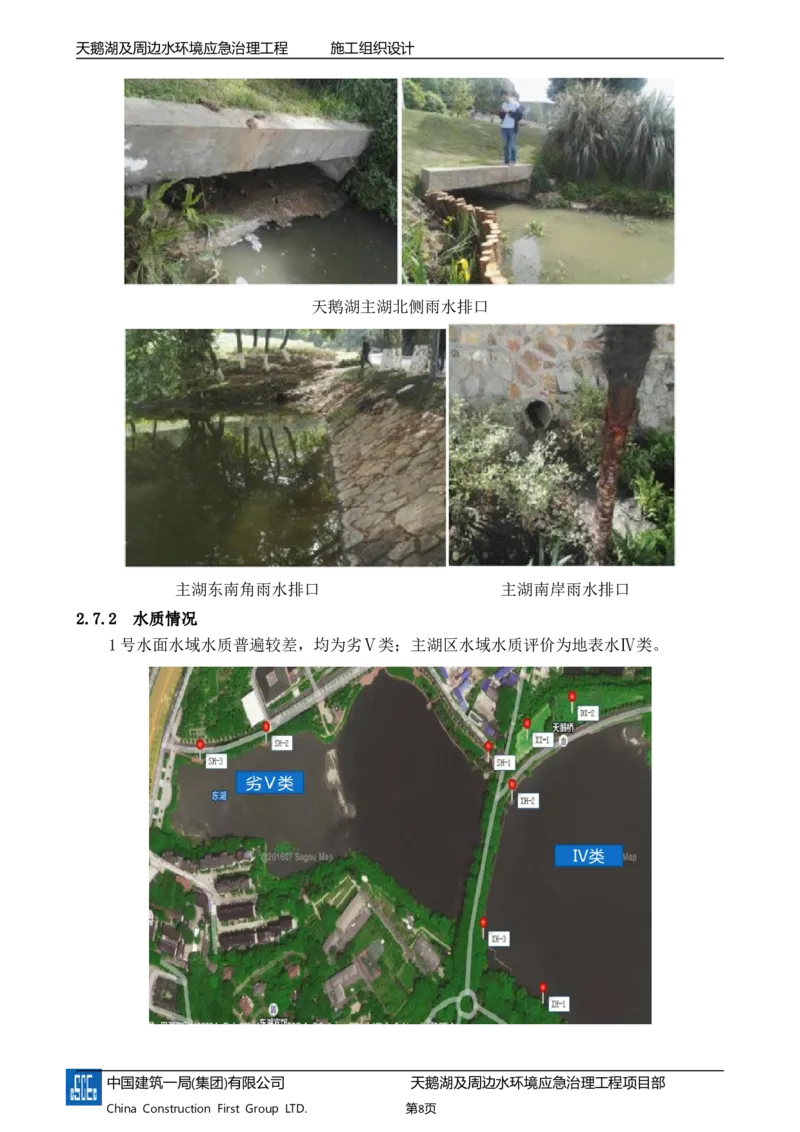

天鹅湖周边排口分布图
2号水面箱涵排口
东小塘合流排口
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第7页天鹅湖及周边水环境应急治理工程 施工组织设计
天鹅湖主湖北侧雨水排口
主湖东南角雨水排口 主湖南岸雨水排口
2.7.2 水质情况
1号水面水域水质普遍较差，均为劣Ⅴ类；主湖区水域水质评价为地表水Ⅳ类。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第8页天鹅湖及周边水环境应急治理工程 施工组织设计
2.8工程地质概况
拟建天鹅湖及周边环境应急治理项目场地位于武汉市武昌区，场地内地势整体较为平坦。
根据区域地质构造资料，武汉市的大地构造均属古老的地质构造，无第四纪全新世活动
迹象，拟建场地地质构造稳定性良好。
根据中南勘察基础工程有限公司2018年12月编制的《天鹅湖及周边水环境应急治理项
目岩土工程勘察简要说明》，本场地地貌单元属长江冲洪积三级阶地湖积区，依勘探结果，
在勘探深度范围内，场区地层共发现 3层：（1）层素填土（Qml）和淤泥（Ql）；（2）层
第四系全新统冲积粉质粘土（Q4al）；（3）层第四系上更新统冲积粉质粘土（Q3al+pl），
具体见下表。
层面 层面
地层 岩土 时代 层厚
埋深 标高 分布情况 包含物及特征
编号 名称 成因 （m）
（m） （m）
0.00 18.41 0.50 杂色，松散，稍湿，以粘性土为主，
除湖区外
（1-1） 素填土 Qml ～ ～ ～ 表层夹有植物根系，局部有少量生活
普遍分布
0.00 25.56 4.00 垃圾，堆填时间小于5年。
0.00 14.71 0.40 灰黑色，流塑～软塑，湿，含少量有
湖区及周
（1-2） 淤泥 Ql ～ ～ ～ 机质，带腥臭味，主要分布于天鹅湖
边分布
3.70 20.46 3.20 及其周边区域，高压缩性。
褐黄～黄褐色，可塑，湿，土质较均
0.50 14.01 0.40
匀，含少量高岭土团块及铁锰质斑
（2） 粉质粘土 Q 4 al+pl ～ ～ ～ 局部分布
点，无摇振反应，切面较光滑，干强
4.40 24.96 6.00
度高，韧性中等，为中压缩性土。
黄褐色、褐色，可塑～硬塑状态，
1.80 12.41 1.20
湿，含少量铁氧化物，切面平整油脂
（3-1） 粉质粘土 Q 3 al+pl ～ ～ ～ 局部分布
光泽，无明显摇震反应，干强度高，
6.00 18.33 4.00
韧性中等，为中压缩性土。
黄褐色、褐色，硬塑状态，湿，含少
1.80 9.41
部分钻孔揭 部分区域 量铁氧化物，切面平整油脂光泽，无
（3-2） 粉质粘土 Q 3 al+pl ～ ～
穿 分布 明显摇震反应，干强度高，韧性中
9.00 19.06
等，为偏低压缩性土。
褐黄色、褐灰色，呈饱和，砂质粘性
土为可塑状态，其中夹含的粉土呈中
密状，粉砂呈稍密状，土质不均匀，
4.60 13.00 其中粘性土占50%，粉砂约占30%，
粉质粘土夹粉 部分区域
（4） Q 3 al+pl ～ ～ 未揭穿 粉土约占20%，该层由上至下颗粒由
土粉砂 分布
10.10 15.93 细变粗，上部粘粒含量较高，中下部
砂土颗粒含量逐步上升，其切面粗
糙，干强度低，韧性低，为中压缩性
土。
地基土承载力特征值、压缩模量一览表
土工试验 静力触探 标准贯入试验 综合取值
地层编号及岩土名称 f E f E f E f E（E ）
ak s ak s ak s ak s 0
(kPa) (MPa) (kPa) (MPa) (kPa) (MPa) (kPa) (MPa)
（1-2）淤泥 44 2.1 49 2.4 / / 45 2.3
（2）粉质粘土 189 6.7 112 5.6 122 8.1 130 6.5
（3-1）粉质粘土 220 9.9 188 8.3 170 10.5 190 9.0
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第9页天鹅湖及周边水环境应急治理工程 施工组织设计
土工试验 静力触探 标准贯入试验 综合取值
地层编号及岩土名称 f E f E f E f E（E ）
ak s ak s ak s ak s 0
(kPa) (MPa) (kPa) (MPa) (kPa) (MPa) (kPa) (MPa)
（3-2）粉质粘土 440 14.7 418 15.3 360 15.0 360 15.0
（4）粉质粘土夹粉土粉砂 200 7.5 / / 110 7.0 140 7.5
2.9结构概况
（1）消能井一座，平面尺寸3.8*2.1m，池高3.25m（不含底板厚度），埋深3.55m，壁
厚250mm，底板厚300mm，现浇钢筋混凝土结构，基础为整板基础。
（2）工作井一座，φ6.0m，H=15m，钢筋砼。
（3）阀门井4座，φ2.0m，H=2.0m，砖砌。
（4）一体化泵站一座，外径7.2m，内径6.0m，壁厚600mm，井高11.7m，采用沉井施
工。封底C25素混凝土，下部0.3~0.6m碎石。一体化设备安装完毕后井内采用中粗砂回填，
回填压实系数不小于0.94。
（5）提升池及清水池一座，平面尺寸12.7*8.3m，埋深4.4m，突出地面0.8m。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第10页天鹅湖及周边水环境应急治理工程 施工组织设计
第3章 施工重难点分析
序
重难点 重难点分析 解决方法
号
1.充分调动公司各项资源，并合理利用社
会资源，在资金、物资、劳动力人员给与充分
保障，严格开展项目精细管理，在施工工艺中
本工程工期为120
尽可能采用有利于缩短工期、保证质量的技术
天，中间跨越一个春节
工艺。加强与业主、监理、设计的密切配合，
且施工场地比较敏感容
将矛盾在施工前解决；
易受到两会等会议的影
2.同时加强施工进度计划及实施过程的监
1 工期紧 响。另外为达到“近迎
控，采取动态管理措施，制定日、周、月、季
军运，长远惠民”的目
度、年度及总体计划，并按月、季、年度进行
的，工程完工时间锁
动态分析对比，及时调整偏差，制定有效的计
定，项目实际可以利用
划调整措施，使工程建设在拟定各个节点日期
的时间十分有限。
内高标准建设完成。
3.每周进行计划对比分析，如果发现进度
滞后及时启动赶工措施。
本工程涉及到的外
部协调单位较多，周边
的有东湖宾馆、省农业
银行、省社会科学院、 公司将会安排项目书记及专门人员进行外
外部 省博物馆、东湖国际会 部协调工作，前期将对接，完善前期各项审批
2
协调 议中心等；涉及政府部 手续，后期加强沟通和关系维护，确保外部因
门有海事局，东湖管委 素不会对工期产生影响。
会，城管，公安局等
等。如果协调不好将会
影响项目的正常开展。
本工程利用叶家湾
污水处理厂进行淤泥固
建议污水处理厂再增加两套固化设备同时
化，而经过现场踏勘该
加大变压器功率确保固化设备能同时正常运
污水处理厂内部存在大
污水处理 行；
3 量堆积土方和淤泥尚未
站产能 在污水处理厂附近寻找另外的足够大的场
外运且场内只存在4套
地用于泥浆的临时存放提高污水处理厂故障时
固化设备，固化能力有
的缓冲能力。
限，无法满足工期的要
求。
本工程总淤泥量大
1. 寻找2家带有合法手续的土方消纳场
概有28万m³，在污水
地用于土方外运并另外寻找一家备用以防出现
处理厂固化成饼后需要
突发情况；
及时进行外运以免现场
土方 2. 对土方运输路线进行规划，准备多条
4 堆积且2019年上半年武
消纳 运输路线，平时就近，特殊时期采用畅通路线
汉为迎接“军运会”将
确保土方车能正常通行；
会对土方及养成进行限
3. 提前了解武汉市内政府发文，在非禁
制，对土方外运也会产
运期间多运土。
生影响。
现场设置居民接待室，负责接待和解决周
边居民的投诉。
本工程施工场所处
扰民及民 2.项目指定专人负责扰民、民扰的处理工
5 于东湖宾馆和东湖会议
扰 作，提前做好与附近居民、派出所等部门的沟
中心中间。
通工作，与各方建立良好的关系，取得社会谅
解，并做好安民工作。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第11页天鹅湖及周边水环境应急治理工程 施工组织设计
3.加强现场安保工作，禁止外来人员进入
施工作业现场。
我们将重点控制和管理现场布置、临建规
划、施工人员进出场、现场文明施工、大气污
本工程施工场所处 染、对水污染、噪音污染、废弃物管理、资源
于东湖宾馆和东湖会议 的合理使用以及环保节能型材料设备的选用
安全文明
6 中心中间，来往国家领 等。在制定控制措施时，考虑对企业形象的影
施工
导及国际友人加多属于 响、环境影响的范围、影响程度、发生频次、
敏感地段 社区关注程度、法规符合性、资源消耗、可节
约程度以及对材料设备对建筑物环保节能的效
果等。
1．合理按照施工节点要求安排施工工序，
分块分阶段施工避免各工序之间的相互影响。
2.合理布置现场施工总平面图，工人生活
区场外租赁。
本工程地处东湖及 3.合理控制现场材料运输与施工进度的节
附属湖泊，区域内多为 奏，根据施工进度计划合理安排每天、每月的
现场与组
7 园林及湖泊，现场的临 材料需求量，同时合理规划红线内道路、材料
织管理
建布置、生产施工受 堆场有效划分，保证车辆行走通畅和材料的供
限。 应充足。
4.选择在交通压力较小时进行材料运输。
进场前与当地交通管理部分沟通协商运输车辆
及施工车辆的交通协调问题，力争利于现场施
工。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第12页天鹅湖及周边水环境应急治理工程 施工组织设计
第4章 施工部署
4.1运行机理
4.2施工整体思路
4.2.1 施工思路
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第13页天鹅湖及周边水环境应急治理工程 施工组织设计
控制外源污染 污水口截流 截流管道布设
1、2号塘清淤 干塘围堰
管道布设 接力泵 污水处理厂土方外运
控制内源污染 天鹅湖清淤 环保疏浚
海光水榭清淤 环保疏浚
临时调蓄区 干塘围堰 结构施工
综合治理 控制面源污染
分散处理措施 清淤回填及地基处理
抽排泵站 泵站结构施工 泵站设备安装 顶管施工
控制溢流
生态滤坝 生态滤坝系统构建
接市政污水管道
水生植被修复 水体强化净化 水生态系统构建 生境营造 水生动植物回复及结构调整
施工整体思路图
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第14页天鹅湖及周边水环境应急治理工程 施工组织设计
4.2.2 平面布置图
结构施工平面布置示意图
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第15页天鹅湖及周边水环境应急治理工程 施工组织设计

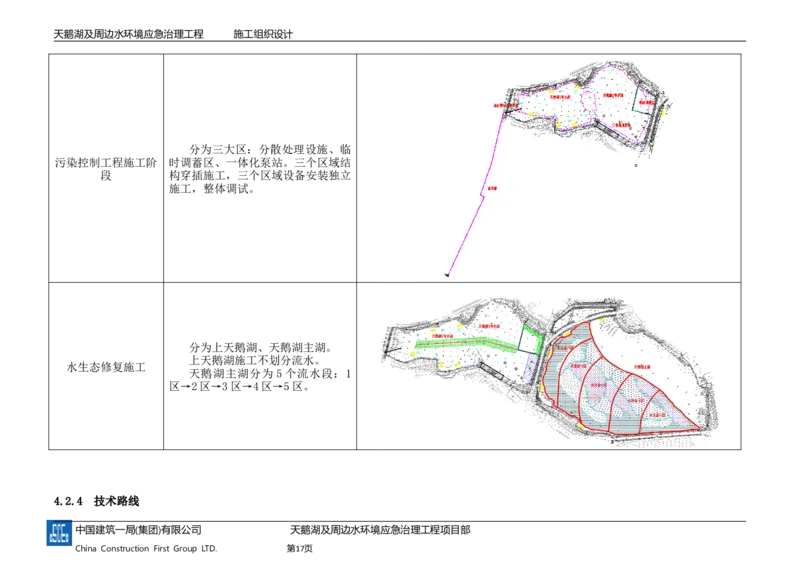

4.2.3 施工分区
施工阶段 分区原则 分区示意图
1、 按照湖面大小、机械作
业要求进行分区；
2、 上天鹅湖分为1号塘、2
号塘两个区域；
3、 下天鹅湖根据绞吸船作
业面大小，分为 5个施工区域，
疏浚施工阶段
施工顺序：主1区→主2区→主3
区→主4区→主5区；
4、 海光水榭根据绞吸船作
业面大小，分为14个施工区域，
施工顺序：水 1 区→水 2 区
→…..水13区→水14区。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第16页天鹅湖及周边水环境应急治理工程 施工组织设计
分为三大区：分散处理设施、临
污染控制工程施工阶 时调蓄区、一体化泵站。三个区域结
段 构穿插施工，三个区域设备安装独立
施工，整体调试。
分为上天鹅湖、天鹅湖主湖。
上天鹅湖施工不划分流水。
水生态修复施工
天鹅湖主湖分为 5 个流水段：1
区→2区→3区→4区→5区。
4.2.4 技术路线
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第17页天鹅湖及周边水环境应急治理工程 施工组织设计
本工程按“分区施工，紧扣节点”的思路，以下天鹅湖主湖环保疏浚、海光水榭环保疏浚、水生态修复为关键线路安排施工。
图中红色箭线表示施工关键线路走向
总体流程及技术路线说明：
（1） 场地移交、进场后，下天鹅湖开始清淤施工。下天鹅湖和海光水榭采用环保疏浚清淤，工作内容：绞吸船进场、输
泥管道安装、接力泵安装、绞吸船及管道调试、分片绞吸清淤，固化。下天鹅湖清淤完成后，绞吸船拆除吊运至海光水榭湖面，
安装后海光水榭分片清淤。
（2） 上天鹅湖采用干塘清淤。上天鹅湖清淤工作内容：抽水干塘，水力冲挖清淤，土方外运。
（3） 天鹅湖清淤完成后，进行水生态修复工作：水体原位强化（不透水围墙、人工水草、生态浮床、生态滤坝、曝气
机）、健康水生态构建（水生植物、生境营造、荷花生长控制、水生种群结构调整）、运行维护及管理。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第18页天鹅湖及周边水环境应急治理工程 施工组织设计
（4） 清淤施工时，穿插施工污染控制工程。施工污染控制工程包含一体
化泵站、分散处理设施、临时调蓄区三个区域。一体化泵站包括：沉井、定向钻、
附属结构。分散处理设施包括：设备基础、主体结构（清水池及提升池、污泥
池）、设备安装（BAF+反硝化+磁微滤工艺设备）。临时调蓄区包括：钢板桩围
堰、闸口结构及设备安装、提升泵基础及设备安装、区内底板平整及硬化，管线
铺设。
（5） 生态修复完成后，进行运行维护及管理。
（6） 污染控制工程设备安装后，调试运行。
（7） 各项内容施工完成后，进行竣工验收交付程序。
4.3方案计划表
序号 方案名称 编制人 计划完成时间 备注
1施工组织设计 童伟 2019.1.1
2临建施工方案 童伟 2019.1.2
3临水施工方案 梁国峰 2019.1.3
4临时用电施工组织设计 梁国峰 2019.1.3
5围挡施工方案 童伟 2019.1.4
6测量施工方案 芦家骏 2019.1.5
7绞吸船输泥管道布设方案 童伟 2019.1.10
8绞吸船吊装安全专项施工方案 童伟 2019.1.22 专家论证
9下天鹅湖及海光水榭环保疏浚施工方案 黄蕾 2019.1.27
1植0 物装饰墙施工方案 芦家骏 2019.2.25
1上1 天鹅湖便道施工方案 黄蕾 2019.2.28
1一2 体化泵站沉井及拖拉管安全专项施工方案 童伟 2019.3.5 专家论证
1临3 时调蓄区围堰施工方案 芦家骏 2019.3.7
1上4 天鹅湖干塘清淤施工方案 芦家骏 2019.3.12
1水5 生态修复技术方案 黄蕾 2019.3.15
1上6 天鹅湖抽水引流施工方案 黄蕾 2019.3.18
1分7 散处理设施地基处理方案 黄蕾 2019.3.20
1淤8 泥固化场施工方案 黄蕾 2019.3.23
1安9 全文明施工方案 芦家骏 2019.3.26
2生0 产安全事故应急救援预案 芦家骏 2019.3.28
2水1 生态修复施工方案 黄蕾 2019.3.30
2钢2 筋工程施工方案 芦家骏 2019.4.1
2模3 板工程施工方案 黄蕾 2019.4.4
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第19页天鹅湖及周边水环境应急治理工程 施工组织设计
2混4 凝土工程施工方案 芦家骏 2019.4.6
2质5 量通病及预防措施 黄蕾 2019.4.16
2成6 品保护方案 芦家骏 2019.4.18
2上7 天鹅湖设备安装方案 宋红权 2019.4.20
2电8 气工程施工方案 梁国峰 2019.4.20
4.4新技术应用计划
序号 技术类别 技术类目 技术名称
1 环境保护 扬尘控制技术 施工道路自动喷洒防尘装置
2 环境保护 降低劳动强度技术 沉淀池清淤装置
3 节材与材料资源利用 可周转临时设施技术 可周转防护栏
4 节材与材料资源利 可周转临时设施技术 可周转木工防护棚
5 节材与材料资源利 可周转临时设施技术 可周转镝灯架
6 节水与材料资源利用 施工节水技术 管道设备无害清洗技术
7 节水与材料资源利用 污水回收利用技术 建筑施工场地循环水洗车池
8 节能与能源利用 施工节能技术 施工现场 LED 照明技术
现场临时变压器安装功率补偿装
9 节能与能源利用 施工节能技术
置
施工现场 USB 接口充电插座应
10 节能与能源利用 施工节能技术
用技术
11 节能与能源利用 施工节能技术 施工现场临时照明声控技术
12 节能与能源利用 施工节能技术 施工现场镝灯使用时钟控制技术
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第20页天鹅湖及周边水环境应急治理工程 施工组织设计
第5章 施工总进度计划
5.1编制说明
本施工进度计划按照现阶段湖泊治理要求进行总体安排，具体工期计划根据我单位的施
工方案作适当安排。我单位在对本标工程的实地踏勘和对设计图纸认真研究后，制定出详细
的施工计划，将投入充足的人员、设备进场，逐项实施本标施工进度计划。
5.2工期目标
根据招标文件总工期120天，由于工程内容涉及到后期维护及管理，我单位计划总工期
为日历天数181天。
5.3主要工程量
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第21页天鹅湖及周边水环境应急治理工程 施工组织设计
类别 编号 内容 规格 结构形式 单位 数量 备注
干塘围堰后采用机械结合水力冲
天鹅湖1、2号水面 挖清淤，泥浆泵输送至现状脱水
1 m³ 71550
清淤及脱水固化 固化场地（输送距离7800m），
板框压滤机脱水
环保绞吸船将泥浆输送至现状脱
天鹅湖主湖清淤及脱
2 m³ 51300 水固化场地（输送距离
底泥疏 水固化
7300m），板框压滤机脱水
浚工程
环保绞吸船将泥浆输送至现状脱
海光水榭区域清淤及
3 m³ 164250 水固化场地（输送距离
脱水固化
7000m），板框压滤机脱水
4 干淤泥外运 m³ 129195 外运距离50km
袋装土围堰，坡度1:2，顶面铺
5 围堰兼施工便道 B=3m，H=3.2m m 150
设30mm碎石
平面面积6050㎡，H=3.5m有 围堰采用钢板桩+土围堰，闸门
6 临时调蓄区 效水深2.35m，有效容积 座 1 安装部分浇筑混凝土；详见结构
1000m³，围堰长度170m 设计说明及图纸
场地固化、基础处理方式详见结
分散处理设施场地固 构设计说明及图纸；场地临湖侧
7 ㎡ 1200
化 设置1.1m高不锈钢钢栏杆，
L=108m
现状挡墙做法不明，暂按
8 现状挡墙破除 H=3m（暂估），L=75m 项 1
04J008第56页FJA3考虑
污染临
道路基础处理方式参考分散处理
时控制 分散处理设施进场道
9 B=4m m 100 设施场地固化；道路断面做法参
工程 路
见12J003页C1-4（220厚）
10 一体化分散处理设施 10000m³/d 项 1
11 流量计井 φ2.0m，H=2.0m 砖砌 座 2 参见07MS101-2-14
12 阀门井 φ2.0m，H=2.0m 砖砌 座 4 参见07MS101-2-14
13 工作井 φ6.0m，H=15m 钢筋砼 座 1
14 消能井 3200*1500mm，H=3250mm 钢筋砼 座 1 支护开挖
15 止回阀井 φ2000mm，H=3250mm 砖砌 座 1 参见07MS101-2-14
16 阀门井 φ2000mm，H=2350/3380mm 砖砌 座 1 参见07MS101-2-14
17 排泥阀门井 φ1200mm，H=3450mm 砖砌 座 1 参见07MS101-2-14
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第22页天鹅湖及周边水环境应急治理工程 施工组织设计
18 排泥湿井 φ1000mm，H=3550mm 砖砌 座 1 参见07MS101-2-58
19 排气阀井 φ1200mm，H=3570mm 砖砌 座 1 参见07MS101-2-52
埋深3m以内，包括1座φ1250
20 现状管线破除及恢复 d600 HDPE m 40
检查井破除及恢复
21 现状管线保护 项 1
22 现状管线破除及恢复 水泥混凝土 ㎡ 200 东湖路
23 人行道破除及恢复 水泥混凝土 ㎡ 120 东湖路
24 绿化破除及恢复 水泥混凝土 ㎡ 100 东湖宾馆
25 生态滤坝 L=60m，H=3.0m，厚度3.0m 石笼 m³ 540 顶面结合景观进行美化
26 亲水平台 ㎡ 100 排口生态改造
27 生态驳岸 m 36 排口生态改造
市政道路；一体化泵站用地；施
28 永久占地 ㎡ 11.5
工临时打围140㎡
东湖宾馆现状林地；一体化分散
29 临时占地 ㎡ 1600
处理设施及进场道路用地
30 临时占湖 ㎡ 340 临时调蓄区钢板桩围堰占湖面积
5.4总进度计划
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第23页天鹅湖及周边水环境应急治理工程 施工组织设计
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第24页天鹅湖及周边水环境应急治理工程 施工组织设计
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第25页天鹅湖及周边水环境应急治理项目 施工组织设计
5.5清淤范围及工程量
湖面面积 湖底控制高程 清淤量 清淤厚度
清淤范围 清淤方式
（㎡） （m） （m³） （m）
1、2号水面 57200 17.15 71550 1-1.5 干塘清淤
天鹅湖主湖 106300 17.15 51300 0.6-1 环保疏浚
海光水榭 210800 16.50 164250 0.5-1.5 环保疏浚
合计 374300 287100
清淤范围示意图
5.6清淤控制及施工强度
1、2号水面测量淤积深度0.3~0.8m，湖底高程18.10~18.70m；天鹅湖主湖测量淤积深
度0.7~1.1m，湖底高程17.00~18.20m；污染底泥层、污染过度层厚度：0.75~1.15m。
生态水位：根据《湖北省典型湖泊最低生态水位分析》及湿地相关类研究，湖泊/湿地
水位不宜低于1.5米。
清淤高程控制：天鹅湖规划汛前水位为19.15m，建议湖底高程控制在17.15m（1、2号
塘清淤深度1.0~1.5m，天鹅湖清淤深度约1.0m）。
海光水榭在东湖（郭郑湖）湖底高程：16.0~18.5m，而东湖（梅园）2017年低水位为
19.15m，游船吃水深度：0.65m。为避免游船行驶造成底泥扰动，建议船底距湖底保证2.0m
净距，则清淤后湖底高程16.50m。
本工程主要施工项目包括清淤，清淤总方量约287100立方，每天施工强度为3000立方。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第26页天鹅湖及周边水环境应急治理项目 施工组织设计
第6章 施工资源配置
6.1项目组织机构配备
项目管理机构人员配置表
序号 部门名称 岗位名称 配备人数 备注
工程领导小组 4
1 项目保障层
专家顾问组 3
项目经理 1
总工程师 1
生产经理 1
商务经理 1
安全总监 1
部门经理 1
工程部
管理工程师 2 兼测量
部门经理 1
技术部 技术员 1
资料员 1
2 项目管理层
质量部 质量总监 1
部门经理 1
商务部 造价工程师 1
合约管理员 1
办公室主任 1
综合办公室
文员 1
部门经理 1
物资部
材料员 1
机电部 部门经理 1
安全部 安全员 1
合计 0
6.2项目组成及主要职责
6.2.1 项目保障层
1）工程领导小组
工程领导小组的主要职责为：调动资源、全面支持、监督检查、宏观调控。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第27页天鹅湖及周边水环境应急治理项目 施工组织设计
（1）协调调用公司各种资源，全面支持项目经理和项目管理层的工作。
（2）对外代表公司决定和处理与本工程有关的重大事项。
（3）代表公司对工程经理部的工作以及完成合同情况进行检查，并根据情况及时调整
和充实工程经理部的组织架构。
（4）根据项目管理层提供的各种信息，对工程经理部管理工作进行战略性调整。
2）专家顾问组
（1）针对本工程管理和技术方面面临的挑战向项目管理层和项目操作层提供战略咨询
和建议。
（2）针对本工程有关法律事项和风险事项向项目管理层和项目操作层提供战略咨询和
建议。
（3）对重要的施工方案和重要决策事项进行论证，并提出咨询建议。
（4）针对有关重要的设备选型向工程经理部和设计、监理、业主提供咨询建议。
6.2.2 项目管理层
总承包项目部的决策层由项目经理，总工程师、生产经理、商务经理、安全总监、质量
总监组成，管理层由十多个专业职能部门组成。
（1）项目领导的主要岗位职责如下：
序 主要
管理职责
号 责任人
1.履行双重职责，即要在企业积极调配公司的各种资源，又要在项
目的实施过程中进行全方位的项目管理。
2.策划项目总承包管理组织机构的构成及人员配备，制定规章制
度，明确总承包有关人员和各分包的职责，部署项目人员、物质、设备、
资金等主要生产要素的供给方案。
3.主持编制项目总承包管理方案，组织实施项目管理的目标与方
针。批准各分包商的重大施工方案与管理方案，并监督协调其实施行为。
4.负责协助业主对分包商进行资质考察、招标及合同签订洽谈，施
工过程中，及时与业主、分包单位高层领导沟通，协商工程事宜。
5.控制施工阶段工程造价和工程进度款的支付情况，确保工程实现
投资控制目标。
1 项目经理
6.负责对分包单位进行计划、组织、实施、检查、协调、配合服务
等管理责任。
7.监督各分包商的履约情况，根据工程造价的控制目标，审核分包
工程进度付款书。
8.及时、适当地作出项目总承包管理决策，其主要内容包括人事任
免决策、重大技术方案决策、财务工作决策、资源调配决策、工期进度决
策及变更决策等。
9.全面协调总承包与业主、监理、设计单位、政府部门及周边单位
的社会关系，协调总承包内部各部门之间的工作交叉，协调总承包与各分
包、分包与分包之间的关系，解决施工中出现的各种问题。
10.全面负责整个工程总承包的日常事务。
2 商务经理
负责协同业主对专业分包工程招标、拟订三方合同中总承包对分包
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第28页天鹅湖及周边水环境应急治理项目 施工组织设计
管理的合同条款，协助业主对专业发包工程招标、合同洽谈，组织对工程
实施过程中分包合同的交底、工程争端中合同条款解释以及工程签证的办
理。
1.主管项目商务部、物资部、财务部工作；
2.认真研究、分析合同条款，参与与业主合同谈判；
3.负责对项目部有关人员进行合同交底工作，并组织项目人员的合
同学习；
4.组织编制分供和分包合同，主持项目合同评审工作；
5.参与分承包方和分供方的选择，组织编制分承包方和分供方招标
文件，组织项目部有关分项工程招标工作；
6.负责项目经营报价、进度款结算及工程竣工结算；负责编制对业
主的请款单、分包队伍的结算单，并进行审核、确认。
7.掌握施工动态，负责及时组织和办理索赔签证工作，及时收回费
用；
8.参与公司的预算制造成本会议，负责编制项目预算制造成本实施
计划并负责检查计划的落实；
9.负责期间成本分析及工程成本分析；
10.负责审定技术部编制的物资采购供应计划和分承包方编制的物资
需用计划；
11.负责分供方和分承包方报价审核；负责分供方和分承包方合同签
订和合同管理工作；负责分供方和分承包方结算工作；
12.负责项目办公费，业务招待费，项目管理费及消费基金的控制使
用。
1.负责组织分包单位图纸会审，审核其施工组织设计、深化设计图
纸以及各分包单位的技术协调等技术管理。
2.主持整个项目的安全技术措施、大型机械设备的安装及拆卸、脚
手架的搭设及拆除、季节性安全施工措施的编制、审核工作。
3.协助项目经理管理和领导技术部、设计部、质量部的工作；
4.组织相关部门和人员参与与业主、监理或设计方等就施工方案、
技术、设计、质量等方面的问题的会议、讨论或磋商；
5.主持施工组织设计重大技术方案和测量方案的编制、审核、把
关；
项目总工
6.组织进度计划的编制并监督落实，负责土建与机电安装工作之间
3
程师 在进度安排方面的配合和协调；
7.参与分包商选择，负责分包商技术方案的审核工作；
8.及时组织技术人员解决工程施工中出现的技术问题，组织对本项
目的关键技术难题进行科技攻关，进行新工艺、新技术的研究。
9.主持项目质量策划和质量创优工作，并督促技术方案和施工组织
设计主要内容的落实工作；
10.协助项目领导和组织创优工作；
11.竣工图、竣工资料、技术总结等工作的指导和把关；
12.负责组织对工人和劳务队伍的岗前培训工作并审查培训效果；
13.副总工程师协助、配合总工程师进行上述工作。
1.主管项目机电工程部工作,对所负责的机电工程的生产、进度全面
负责，下达机电工程施工任务，落实机电工程进度。
2.负责机电预留预埋、消防、弱电、电梯及市政管网等单位间配
合、协调。
4 机电经理
3.负责机电工程与装饰装修工程的配合协调。
4.负责机电安装施工生产的全面指挥和协调工作；
5.负责机电安装各专业技术管理工作，负责授权范围内机电施工方
案的审核与审批，并配合总工程师完成项目技术工作实施纲要；
6.组织编制项目机电安装施工方案、专项施工技术措施和工序设
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第29页天鹅湖及周边水环境应急治理项目 施工组织设计
计；领导机电施工图深化设计工作；领导机电各专业的技术交底工作；
7.配合总工程师编制施工进度总计划、阶段计划；配合现场经理编
制月计划；
8.负责协助总工程师引进实用性的新技术、新材料、新工艺、新设
备并推广应用；
9.主管机电安装质量管理工作，领导组织有关工程质量问题和质量
事故的调查与处理工作；
10.参与编制项目质量、环境、职业安全健康体系管理计划，负责三
大管理体系在机电方面的贯彻实施工作；
11.协助商务经理，进行机电安装分承包方的策划、选择；负责对机
电分承包方的管理、考核；负责组织机电部、商务部对机电物资设备的选
型、招标采购。
12.参与组织大型机械设备的验收工作，确保机电设备设施的安全运
行；协助生产经理，做好现场安全生产、文明施工和形象管理工作；
13.牵头编制机电物资采购计划，审批机电分承包方物资需用计划；
策划和参与机电设备、物资采购招标工作；
14.协助商务经理参与项目制造成本实施计划的编制与分析工作；负
责机电制造成本计划的实施；
15.领导机电施工质量保证资料的编制工作,牵头组织电梯、消防验
收工作；参与项目竣工验收工作。
负责总承包与分包，分包与分包之间工作面、进度计划、工序插
入、垂直运输机械、设备材料堆场、工作搭接、联合调试等工作的协调。
1.对所负责的土建工程的生产、进度全面负责，下达土建生产任
务，落实生产进度。
5 生产经理
2.土建工程施工与各分包工程间配合、协调。
3.对装饰工程的生产、进度全面负责，下达装饰工程施工任务，落
实装饰工程进度。
4.负责初装修、精装修等单位间配合、协调。
5.负责机电工程与装饰装修工程的配合协调。
审核各专业分包工程质量创优计划、对其工程质量进行过程指导、
跟踪检查管理，协助其质量通病的防治。
1.在项目总工指导下，负责项目质量监督、质量管理、创优评奖和
ISO9000贯标工作；
2.负责管理项目质量检检小组的工作，实施项目过程中工程质量的
质检工作，并与政府质量监督对口工作；
3.负责管理落实质量记录的整理存档工作，协助项目总工程师和副
总工程师进行竣工资料的编制工作；
4.负责编制项目质量保证计划并负责监督实施、过程控制、日常管
6 质量总监
理；
5.负责项目全员质量保证体系和质量方针的培训教育工作；
6.负责分部分项工程工序质量检查和质量评定工作；
7.参与相关分包商和供应商的选择和日常管理工作；
8.负责质量目标的分解落实，编制质量奖惩责任制度并负责日常管
理；
9.负责工程创优和评奖的策划、组织、资料准备和日常管理工作；
10.最终负责竣工和阶段交验技术资料和质量记录的整理、分装工
作；与技术部一道，共同负责项目阶段交验和竣工交验；
11.负责质量事故的预防和整改处理工作。
组织各专业分包单位作业人员进行进场安全交底、安全教育培训，
审核各专业分包工程的专项安全措施方案，对各分包单位进行全过程安全
7 安全总监
管理。
1.在项目现场经理的指导下，负责项目安全生产、文明施工和环境
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第30页天鹅湖及周边水环境应急治理项目 施工组织设计
保护工作；
2.参与编制项目质量保证计划，负责编制安全文明施工组织管理方
案和管理制度并监督实施；
3.负责安全生产和文明施工的日常检查、监督、消除隐患等管理工
作；
4.负责管理人员和进场工人安全教育工作；负责安全技术审核把关
和安全交底；负责每周的全员安全生产例会；
5.参与相关分包商和供应商的选择和管理工作；
6.负责安全目标的分解落实和安全生产责任制的考核评比；负责开
展各类安全生产竞赛和宣传活动；
7.负责制定安全生产应急计划，保证一旦出现安全以外，能立即按
规定报告各级政府机构，保证项目施工生产的正常进行，负责准备安全事
故报告；
8.负责安全生产日志和文明施工资料的收集整理工作；
9.配合行政部，做好项目对外宣传工作；
10.与行政部，共同协调周边关系，处理施工民扰和扰民问题和特殊
交通运输问题；
11.协助项目经理实施与后方资源的支持和配合。
1.负责与政府部门对接及办理各类手续；
2.对场外工人生活区进行管理；
办公室主
3.现场形象管理；
8
任 4.劳动工资管理；
5.负责施工现场保护；
6.负责民工维权管理。
分包工程 接受总承包对工程进度、工作面及施工机械协调管理，优化各种资
9
源配置，精心施工，对分包工程施工进度、质量、安全及文明施工向业
项目经理
主、总承包负责。
分包工程
接受总承包技术管理部门协调管理，协调解决本专业分包工程与总
10 项目技术
承包、其他专业分包的技术对接问题。
负责人
（2）主要部门职责
1）技术管理部
技术部包括技术管理和深化设计两个分部。
（1）技术管理：
负责项目施工的技术管理工作；
参与编制项目质量计划、项目职业健康安全管理计划、环境管理计划；
负责组织各类主要技术方案的编制工作；
负责编制总体进度控制计划；
参与相关分包商和供应商的选择工作；
负责技术资料的收集整理工作，项目阶段交验和竣工交验；
负责拍摄工地施工进程、现场情况等有关资料照片、影视资料并整理成档；
负责对分包商施工工艺施工方案的审定，材料设备的选型和审核，统筹设计变更、技术
方案审定工作；
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第31页天鹅湖及周边水环境应急治理项目 施工组织设计
与质量控制部紧密配合，共同负责工程创优和评奖活动；
根据业主已有高程点及坐标点资料，组织复核，并在全场布点形成控制网点，确保测量
工作质量；
协助项目总工进行新技术、新材料、新工艺在本项目的推广和科技成果的总结工作。
（2）深化设计：
负责项目与设计方协调以及总承包商内部的深化设计工作；
具体负责与业主和设计方沟通，了解掌握设计意图，获取项目图纸供应计划并掌握供图
动态；
尽最大可能，协助设计方的设计工作，就本工程提供我公司设计经验，以缩短设计时间，
保障现场施工；
完成总包自营范围内所有深化设计工作；
协调各指定专业分包的深化设计工作，确保各专业指定分包的深化设计相互交圈，相互
吻合；
对指定承包商进行的深化设计图纸进行审核并呈报业主或设计审批；
在机电分包商的专业深化设计过程中，参与并审核综合机电设备管道布置图及综合机电
设备土建工程图，及时向业主报审，经批准后落实执行；设备器材安装前，复核其尺寸、位
置，与分包商充分协调，在取得业主认可的前提下方准予实施；
在装修工程深化设计过程中，参与并审核装修工程设计图，重点审查装修施工图纸与结
构工程、机电工程及与外立面的交叉结合部位，及时向业主报审，经批准后落实执行；
向业主、监理和设计提出就设计方面的任何可能的合理化建议；
负责项目内部设计交底工作；
图纸复印、分发、保管及受控管理；
组织相关部门进行竣工图编制工作。
2）工程部
在项目副经理的领导下组织生产协调例会，对各专业分包的进度计划的实施过程进行监
控，并根据反馈信息及时发现问题；
负责项目的生产组织、进度计划落实、施工方案的实施、工序协调、质量控制等工作；
负责具体组织和完成项目开工前期现场准备工作，包括各类临设；
结合进度计划及其保证措施，对抢工措施、资源投入、劳动力安排、分包商选定时间、
材料设备进出场等问题提出建议报项目决策机构审定；
召开专业之间定期或非定期性会议，检查及协调机电工程、装修工程、门窗工程等各专
业分包商之间的施工问题，建立合理完善的施工秩序；
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第32页天鹅湖及周边水环境应急治理项目 施工组织设计
参与编制项目质量计划、各类施工技术方案、项目职业健康安全管理计划、环境管理计
划；
参与进度计划的编制，负责职责范围内的进度计划的细化和落实工作；
编制职责范围内工程的物资需求计划；
参与相关分包商的选择工作；
协助安全文明施工、质量体系运行等工作；
负责组织填写施工日志，指导资料员进行技术资料收集整理工作；
参与项目阶段交验和竣工交验；
负责分包商现场施工管理控制工作和与业主、监理工程师联系进行分部分项工程的检查。
3）合约商务部
具体负责项目预算成本的编制和成本控制工作；
具体负责本项目分包招标文件的编制工作；
具体负责分包商选择工作；
参与供应商的选择工作；
参与项目质量保证计划的编制工作；配合财务编制开支预算和资金计划；
具体负责与业主和分包的结算工作，编制项目月度请款、分包付款文件；
具体负责项目合同管理、造价确定等事务的日常工作；
与财务一道，负责准备竣工决算报告其他与商务方面的工作。
4）财务部
具体负责项目商务、财务和税务事务；
具体负责项目资金计划和各类财务报表的编制工作；
积极配合业主财务安排，确保项目资金运作安全，满足工程需要；
制定项目的资金需用计划及财务曲线，按月填报实施动态管理；
定期组织经济活动分析，向业主提供成本信息，协助业主进行成本控制；
具体负责本项目保函、保险、信用证的办理和日常管理；
参与分包商和供应商的选择工作；
具体负责银行业务和合法纳税业务；
具体负责工程款的收支工作；
负责工资奖金发放工作；
配合合约商务部成本控制工作和准备竣工决算报告。
5）办公室
负责项目人员的调动及日常管理；
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第33页天鹅湖及周边水环境应急治理项目 施工组织设计
负责项目所有来往书信、文件、图纸、电子邮件、影像资料的收发、签转、打印、登记、
归档工作；
建立文件分级传阅保密制度；
建立文档传阅流程，确保文件传阅安全、可靠，归档及时、完整，严格控制文件拷贝；
负责对外事务工作；
负责项目资料文件管理，包括对内及各家分包商；
协调施工现场卫生、消防保卫管理；
对外宣传及解决周边环境矛盾。
负责项目的后勤服务工作及对所有分包商相关工作的管理。
6）物资部
（1）物资设备现场采购：
负责项目物资设备的采购和供应工作，为招投标经济文件准备提供基础物资价格数据；
具体负责项目物资采购计划、进场计划和统计工作；
具体负责本项目物资采购招标文件的编制工作和供应商的选择工作；负责供应商的日常
管理工作；
在向供应商订货时，明确要求供应商提供的材料有发货单据、材质证明及合格证，对材
料的名称、规格、型号等标识清楚；
参与项目质量保证计划的编制工作；配合财务编制资金计划；
负责进口物资的检验、报关、清关业务；
具体负责与公司总部后方采购供应支持的协调联系工作；
及时准确地为施工生产部门提供呈报业主和监理工程师审批的各类材料样品。
（2）物资设备现场管理：
负责编制项目物资领用管理制度和日常管理工作；
负责物资进出库管理和仓储管理；
负责对材料的标识作统一策划；
负责监督检查所有进场物资的质量，协助资料员做好技术资料的收集整理工作；
具体负责竣工时库存物资的善后处理；
负责编制项目大型机械施工管理计划，在主管项目副经理的领导下统一调配塔吊、施工
升降机等机械的调配使用；
负责大型施工机械的维修保养，确保施工机械使用正常；
参与编制项目质量计划、项目职业健康安全管理计划、环境管理计划。
6.3主要施工机械设备配置计划
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第34页天鹅湖及周边水环境应急治理项目 施工组织设计
拟投入本合同工程的主要施工机械设备见下表：
主要机械及设备投入计划表
序号 分项工程 设备名称 数量 来源 备注
调蓄池、一体化泵站地
1
顶管设备 1套 队伍自带
下管道施工
2
钢板桩机 1台 队伍自带 钢板桩施工
一体化泵
3
抓斗机 1台 1台 基坑土方开挖
站、调蓄
区、分散处
4
理措施 240挖机 5台 队伍自带 基坑土方开挖转运
管道施工、基坑土方开
5
80挖机 1台 队伍自带
挖
6
后八轮 4台 队伍自带 基坑土方外运
7
绞吸船 1台 队伍自带 清淤
8
240挖机 1台 队伍自带 清淤
9 生态清淤工 泥浆泵 6台 队伍自带 清淤
程、生态修
10
复工程 脱水站设备 6套 污水处理站 淤泥脱水
11
后八轮 6台 队伍自带 淤泥外运
12
运输船 2条 队伍自带 清淤、生态修复
13
接力泵站 2个 队伍自带 输泥管道增压
6.4劳动力计划
6.4.1 劳动力部署及任务划分
为优质高效地完成本合同段的施工任务，根据本合同段工程项目特点和工程数量，合理
配置劳动力资源，拟安排2个专业施工队，各施工专业技工人数比例控制在 75%以上。在中
标后，将迅速组织施工队伍上场，本根据工程需要适时调整。上场高峰期保持人数为 115人，
项目部管理人员为25人，总人数为140人，施工高峰期可以随时增调人员进场。
6.4.2 从业人员素质标准
参加本合同段的施工的人员，具备一定的思想政治素质，作风正派，敢于吃苦，敢于打
硬仗，乐于奉献，身体健康无传染疾病，有一定的专业技能，服从组织领导和调度指挥，遵
纪守法，有团结协作精神。
6.4.3 劳保制度
企业为参加施工的人员全部办理人身保险。按照上级有关规定发放劳动保护用品，加强
食堂管理，搞好住区环境卫生，抓好防病治病工作，保证全体人员身体健康。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第35页天鹅湖及周边水环境应急治理项目 施工组织设计
6.4.4 节假日期间劳动力保证措施
节假日期间，为确保施工生产的正常进行，将采取以下措施：
（1）主要管理人员和各工种技术骨干原则上节假日期间不得离开岗位，如确需离开工
作岗位，则应有相应得力的替代者。
（2）节前应做好周密计划，按工程任务量调配好人员，防止因作业人员的离岗而影响
关键工序的进度。
（3）承诺按时发放工资，企业承诺按时发放工资，决不拖欠所有施工人员的工资；实
行奖励机制，按规定发放工资奖金，留住人员。
6.4.5 拟投入本工程的劳动力计划
拟投入本合同工程的劳动力计划见下表。
劳动力计划配置表
按工程施工阶段投入劳动力情况
工种 进场准备 清淤施工 清淤与结构交 生态修复 水生态维
阶段 阶段 叉施工阶段 阶段 护
钢筋工 2 5 20 6 2
模板工 2 6 15 6 2
混凝土工 2 6 10 6 2
电工 2 2 2 2 2
杂工 10 50 30 20 10
管道工 0 8 10 0 0
机械操作手 0 6 6 0 0
机械手 0 16 16 0 0
脱水站操作人员 0 6 6 0 0
水生态修复 0 0 0 150 20
合计 18 105 115 190 38
6.5临建布置
现场无设备拟就近租赁场地进行临建布置。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第36页天鹅湖及周边水环境应急治理项目 施工组织设计
第7章 主要施工方法
7.1工程测量
7.1.1 测量准备
测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立
了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测
量过程按照规范要求进行并留有记录。
1、人员配备：测量小组由一名具有专业理论水平和实际施工经验的测量队长负责并主
持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。
测量小组成员包括：测量队长1名；测量员4名。
2、测量仪器：
施工中投入使用的测量仪器如：GPS一套、全站仪、经纬仪、水准仪和钢尺（50m）等
都符合《水利水电工程施工测量规范》（SL52－93）的施工测量精度要求，并经过有关主管
部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须
得到工程师的批准。
本工程投入的主要测量设备
编号 设备名称 规格型号 单位 数量 完好状况 备注
1 GPS SP80 套 1 完好 证件齐全
2 全站仪 DTM-330 台 1 完好 证件齐全
3 经纬仪 TD J2 台 1 完好 证件齐全
4 水准仪 DS3 台 1 完好 证件齐全
5 钢尺 50m 把 2 完好 证件齐全
6 塔尺 5m 把 2 完好 证件齐全
7.1.2 测量基准
本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，
与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确
性。复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。
7.1.3 建立施工测量控制网
工程施工的控制网由两部分组成，即平面控制网和高程控制网。
平面控制网以工程师提供的测量基准点（线）为基准，用GPS或全站仪测设出施工区的
轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交
叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。
平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和
位移，标桩做成混凝土墩，标桩顶面高于地面 0.3m。临时性标桩以木桩为主，对于测量控
制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第37页天鹅湖及周边水环境应急治理项目 施工组织设计
道路。
7.1.4 测量核实
工程的施工测量放线完毕后，项目部及时向工程师申请对所有相关内容进行审验，另外
要随时协助工程师检查建筑物的放线，还应将所有标记和标线保持清晰。
项目部从以下几个方面对工程师测量核实工作给予协助：
1、进行所有必要的计算，数据表达清楚，结果精确，以备核实之用。
2、裸露出被盖住的水准点。
3、从需要的标线上移走机械和障碍物。
4、进行仪器观测时应关闭所有的机器，停止打桩和其他引起地面振动的作业，以免影
响清晰的视域或引起折射。
5、提供有经验的人员做测量协助工作，提供工程师认为对控制和辅助测量可选用的材
料。
6、采取所有必要的安全措施。
7、当现有资料不能满足工程的准确测量时，应提供补充的测量和计算资料。
7.1.5 资料整理
施工测量成果资料（包括观测记录、放样单）、图表（包括断面图、测量控制网计算资
料）要统一编号，妥善保管。对所有观测记录，必须保持完整，不得任意撕页，记录中间也
不得无故留下空页；对所有观测数据，应随测随记，严禁转抄、伪造，文字与数字力求清晰、
整齐、美观。对取用的已知数据、资料均应由两人独立进行百分之百的检查报测量工程师校
核、项目总工审批，确信无误后经工程师签字方可提供使用。
施工放样和工地安排妥当后，将测量结果及劳力、机具、材料的进场情况，连同实施性
施工组织设计和阶段性的有关计划，以书面报告形式报监理工程师审核，申请开工。所有报
告、报表做到符合招标文件的规定，并使业主及监理工程师满意，等到批复后，方可开工。
在合同执行期间，我们对所有的测量资料进行保存，直至工程竣工验收后，完整地移交
给业主单位。
7.2工程试验
在本工程施工中，需要进行大量的试验，建立完整、高效的试验管理体制是施工的重要
保证。试验数据是承包商与监理工程师之间进行对话的基础与依据，也是最终确定工程质量
等级，进行工程验收的依据。
7.2.1 试验检测
（1）在本工程所有试验均委托检测中心进行管理，由其选定具有资质的且经过质监部
门认可的检测单位进行试验检测。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第38页天鹅湖及周边水环境应急治理项目 施工组织设计
（2）项目部试验人员配备
检测中心派遣检测工程师1名，实验检测员2名驻场水环境综合治理项目经理部。
7.2.2 试验管理
（1）依据图纸、有关规范及《武汉市市政基础设施工程见证取样和送检实施细则》，
编写本项目的试验检验计划，上报有关部门，并在施工过程中实施。
（2）做好原材料、半成品的进场检验、本项目全部送至中和技术检测咨询有限公司检
测，做好见证取样、送检，结果处理，资料收集、报验、归档工作。
（4）按照《武汉市预拌混凝土和预拌砂浆管理办法》及有关合同约定，做好施工前商
品混凝土配合比验证、报验、审批工作。在浇注前派专职试验人员去商混凝土站检查材料准
备情况、查看配料单、核实施工配比。浇注过程中收集混凝土开盘鉴定，在四方见证规定下
做好混凝土的现场检测和试件的成型，做好混凝土到场验收记录与入模温度记录、试件成型
记录、浇注汇总，按照四方见证的要求 24小时内将四方见证试件送往质监部门指定的检测
单位。后期做好试件的养护、送检、结果处理、资料收集、报验、汇总。
（5）做好各工序中现场检测的报检，委托，监理见证、旁站，结果处理，资料收集、
整理、归档。
7.3临时调蓄区围堰施工
本项目拟在合适位置修建临时调蓄区，调蓄区采用钢板桩围，设置旱季、溢流闸门，进
行湖体水量库容调蓄。
7.3.1 围堰施工顺序
围堰结构形式：拉森钢板桩围堰+堰芯土，钢板桩外部在合适位置设槽钢，并设钢筋对
拉。调蓄区外围堰底部采用抛石挤淤反压护底，调蓄区内采用级配碎石+素混凝土底板。
施工顺序：测量放线→钢板桩施打→支撑安装→堰芯土回填→抛石挤淤护底→级配碎石
摊铺→浇筑素混凝土
7.3.2 钢板桩施工
（1）插打钢板桩前的准备工作
①、对现有围堰范围内能施工钢板桩场地进行清理,避免在钢板桩插打位置遇到障碍物；
②、钢板桩变形检查：因钢板桩在装卸、运输过程会出现撞伤、弯扭及锁口变形等现象，
因此，钢板桩在插打前有必要对其进行变形检查。对变形严重的钢板桩进行校正并做锁口通
过检查。锁口检查方法：用一块长约2米的同类型、同规格的钢板桩作标准，采用卷扬机拉
动标准钢板桩平车，从桩头至桩尾作锁口通过检查，对于检查通过的投入使用，不合格的再
进行校正或淘汰不用。钢板桩的其它检查：剔除钢板桩前期使用后表面因焊接钢板、钢筋留
下的残渣瘤；
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第39页天鹅湖及周边水环境应急治理项目 施工组织设计
③、振动锤检查：振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，确
保线路畅通，功能正常，振动锤的端电压要达到380-420V，而夹板牙齿不能有太多磨损；
（2）桩打入前应将桩尖处的凹槽底口封闭，避免泥土进入，锁口应涂以黄油或其他油
脂。对年久失修、锁口变形、锈蚀严重的钢板桩，应整修矫正；弯曲变形的桩可用油压千斤
顶或或火烘等方法进行矫正。
（2）钢板桩施打采用振动法施工，单桩逐根打入法施打。
（3）钢板桩用吊机带振锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放
出准确的支护桩中线。
（4）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通钢板桩，不合
格者待修整后才可使用。
（5）打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。钢板桩打设的公差标准如
下表所示：
项目 允许公差
板桩轴线偏差 ±10cm
桩顶标高 ±10cm
板桩垂直度 1%
（6）钢板桩转角处用角钢相连，大样图如下：
（7）第一根桩用水准仪控制桩顶标高，后的桩参照前面桩的标高，每隔 10米距利用水
准仪复核一次桩顶标高。
（8）打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进
行检查桩体。
7.3.3 钢板桩支撑安装
槽钢焊接在钢板桩外侧，焊接采用角焊。内支撑采用螺栓连接在钢板桩和槽钢上。
7.3.4 围堰内土方回填
本工程围堰内回填土要求分段施工分层夯实，每层 300mm，压实度不小于0.94，回填时
选一个单元格做样板，经监理检查合格后方可大面积施工。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第40页天鹅湖及周边水环境应急治理项目 施工组织设计
本工程回填采用流水作业的方法，利用50型装载机将回填方材料运至围堰边缘。经人
工找平后采用蛙式打夯机夯实，每层回填厚度为 250mm~350mm，纵横交叉夯实不少于4遍，
才能进行下一层的回填，回填完成后在作地面垫层前进行压实度检测，压实度必须达到
0.94以上，为确保回填质量，施工方必须有现场施工人员旁站监督，否则不得进行回填。
回填完成后，应进行表面拉线找平，凡高出允许偏差的地方，应及时压平，凡低于允许
偏差的地方应补上振实。
回填土要连续进行尽快完成，施工中应注意雨情，雨前应及时夯完已填完的土地层，雨
天不得进行回填土施工。
7.4清淤工程施工方案
7.4.1 工艺流程
测量放线→环保绞吸船绞吸→输泥管道→接力泵站→污水处理厂脱水站（干化）→堆场
（临时堆放）→外弃处理。
7.4.2 绞吸船施工方法
采用扇形横挖法施工，分段、分层、分条开挖，利用定位桩为摆动中心，左右边锚配合
绞刀横移摆动挖泥，疏浚土料通过输泥管线送到堆填区内。施工期间，当流速小于 0.5m/s
时，采用顺流开挖，当流速大于0.5m/s时，采用逆流开挖。挖槽宽度和边线的控制采用罗
径控制法，在浅滩或浅水河段也可采用边线标杆法辅之。
挖泥船开挖的原则为分段、分层、分条。
A、分段：沿挖泥船疏浚区每 150～200m长作为1个单元段，施工完1个单元段后再施
工下个单元段。
B、分层：每层开挖深度为0.4~0.5m，开挖过程中注意开挖深度。
C、分条：根据400m3/h挖泥船疏浚区实际开挖宽度分条开挖，当开挖断面宽度小于35m
时，可单条开挖，当开挖断面宽度大于 35m时，可分多条开挖，每条宽度为30～35m。由于
大部分河道施工期间不能断航，因此有通航要求的河段，施工幅宽控制在河道宽度的 50%以
内。
D、疏浚施工
本工程的清淤作业由绞吸船实施，绞吸船为自航机械式施工设备，绞吸式挖泥船工作原
理是利用离心泵产生真空吸进水下泥浆进入泵体,然后由其产生的排压挤压泥浆在排泥管中
流动，通过输泥管、接力泵站将浚挖泥土排至脱水泵站。
绞吸船基本参数表
型号 ECSD450
船体总尺寸 长度33.0m 宽度6.96m
吃水深度（100%加满燃料） 1.00m
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第41页天鹅湖及周边水环境应急治理项目 施工组织设计
总重量（空船，近似值） 115公吨
燃油舱容量 2×9.4立方米
总装机功率 865千瓦
疏浚泵功率 638千瓦
铰刀功率 每分钟32转时110千瓦
最大混合容量 300立方米/小时
吸泥管直径 450毫米
排泥管直径 450毫米
最大铰刀深度（45°角） 12米
接力泵站及管道基本参数表
接力泵站及管道
序号 描述 参数 备注
1 生产商 / ISO质量管理体系认证企业
2 品牌 /
3 型号 G12V190ZLC1
4 基本参数
船长（总长） 7m
船宽（总宽） 2.6m
船高 1.1m
吃水 0.5m
5
排高 5m
排距 5000米
功率 900千瓦
燃油箱 一个
排泥管道
1 450mm管道 \ 9米/12米一根
2 浮体（废旧油桶） \ 10米两对
7.4.3 淤泥脱干施工方法
泥浆通过输泥浆输送至脱水站，先后经过振动筛、搅拌池、四级沉淀池、板框压滤机、
皮带机、堆场。
A、振动筛：泥浆通过振动筛将大块垃圾及块状物体分离、然后装车外运至指定弃土点。
B、搅拌池：经过振动筛过滤泥浆流入搅拌池与絮凝剂搅拌均匀。
C、四级沉淀池：经搅拌池搅拌均匀的泥浆与絮凝剂混合液流入沉淀池反应沉淀。
D、板框机压滤机：等混合液反应至一定程度后，通过板框机专用泵将泥浆抽入板框压
滤机中进行脱水，脱水干化后的泥饼通过皮带机输送至堆场。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第42页天鹅湖及周边水环境应急治理项目 施工组织设计
脱水站及固化设备基本参数表
序号 描述 参数 备注
1 沉淀池
规格 8（6）×6×4m 4个
容积 624m³
型式 钢板桩结构
数量 4个
2 沉淀池导流装置
型号 DN80
数量 8套
3 加药站 4套
加药搅拌设备 全套
药剂投配装置 整套
加药螺杆泵 整套
加药流量计 整套
自清洗装置 整套
其他 其他
数量 2套
4 板框压滤机专用泵
品牌 石家庄
型号 65ZJE
流量 100m³/h
扬程 20m
电机 22KW
数量 4套
5 板框压滤机
处理量 60-100m³/h
功率 3KW
数量 4台
6 压滤机平台
基本形式 钢制与混凝土
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第43页天鹅湖及周边水环境应急治理项目 施工组织设计

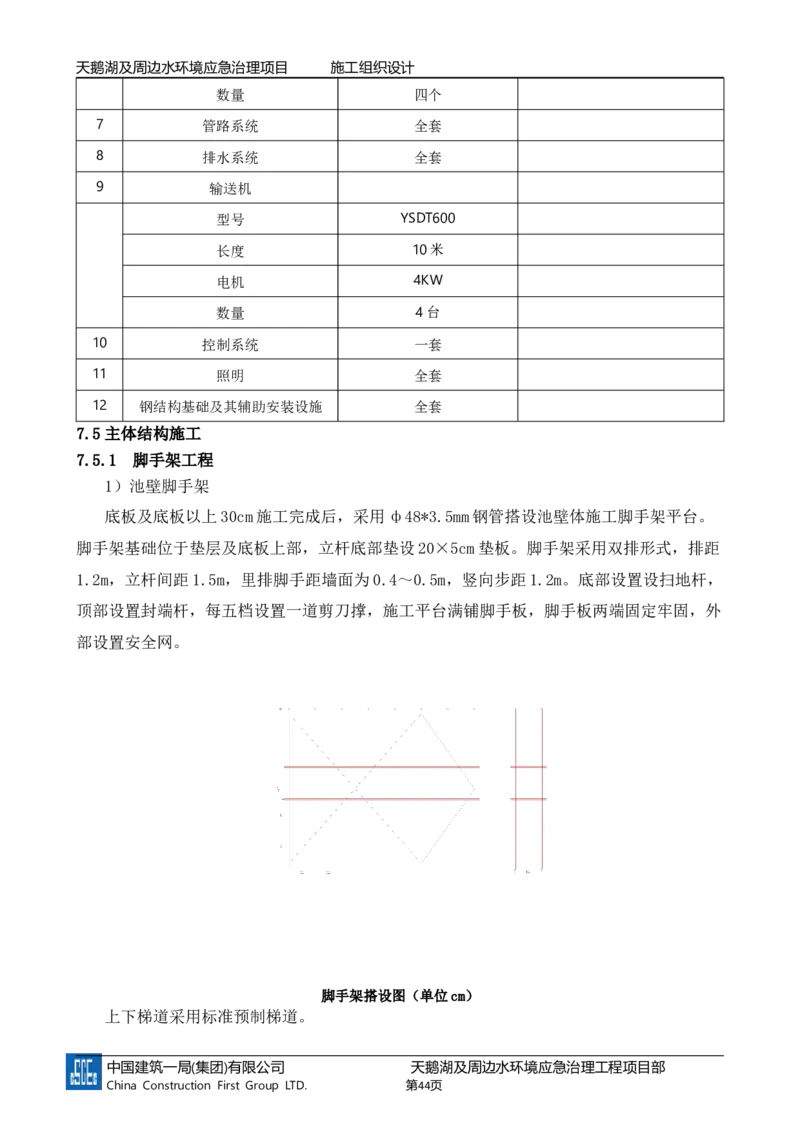

数量 四个
7 管路系统 全套
8 排水系统 全套
9 输送机
型号 YSDT600
长度 10米
电机 4KW
数量 4台
10 控制系统 一套
11 照明 全套
12 钢结构基础及其辅助安装设施 全套
7.5主体结构施工
7.5.1 脚手架工程
1）池壁脚手架
底板及底板以上30cm施工完成后，采用ф48*3.5mm钢管搭设池壁体施工脚手架平台。
脚手架基础位于垫层及底板上部，立杆底部垫设20×5cm垫板。脚手架采用双排形式，排距
1.2m，立杆间距1.5m，里排脚手距墙面为0.4～0.5m，竖向步距1.2m。底部设置设扫地杆，
顶部设置封端杆，每五档设置一道剪刀撑，施工平台满铺脚手板，脚手板两端固定牢固，外
部设置安全网。
脚手架搭设图（单位cm）
上下梯道采用标准预制梯道。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第44页天鹅湖及周边水环境应急治理项目 施工组织设计
2）满堂脚手架
顶板施工采用满堂脚手架，选用φ48×3.5碗扣式钢管脚手架。满堂立杆底部垫设
20×5cm垫板，立杆纵横向间距均为90cm，下部设置底托，上部设置顶托，顶底托外漏长度
均不大于15cm.横向分配梁为10×10cm方木，纵向分配梁采用10×5cm方木、间距10cm。
模板采用1.5cm竹胶板。
7.5.2 钢筋工程
1）钢筋加工制作
钢筋采用钢筋加工厂集中加工现场绑扎，加工后的钢筋须经质检人员抽样检查合格。
2）钢筋绑扎与焊接
基础下层的钢筋绑扎必须具备下列条件方能进行：
① 混凝土垫层必须要达到能承受钢筋和施工操作荷载的强度。
② 轴线、墙、（柱）截面尺寸必须符合设计施工图。
③ 加工进场的材料均须达到设计规定和国家标准。
④ 承受钢筋重量荷载的保护层混凝土垫块必须达到能承受该部分荷载的强度。
每绑扎一排钢筋必须及时配合验收，底板面层钢筋采用架立钢筋分层控制绑扎，以保证
面层钢筋位置及标高的正确和施工作业的安全。
在钢筋绑扎过程中如发现钢筋与预埋件或其他设施相碰时，应会同有关人员研究处理。
为了满足设计规定的保护层要求，应按设计规定的厚度事先采用1：2砂浆做好垫块，设
置间距一般为1.0m设4块，采用梅花型设置。
施工缝位置钢筋定位，用卡茬木方放在两皮钢筋之间和下贴钢筋保护层处，并用钢筋马
凳支撑，钢筋马凳放在垫块上。
钢筋绑扎成型后，不准踩踏，尤其是副筋部位，浇筑混凝土时，振捣棒不准触动钢筋，
并设专人随时校正钢筋位置。
混凝土浇筑完毕后，派专人负责及时调整柱钢筋的位置，纠正浇筑混凝土所产生的钢筋
位移，及时清理粘在柱钢筋上的砂浆。
壁板水平钢筋接头采用绑扎搭接，接头长度不小于35d，同一截面上接头面积不超过
50%，接头净距不小于55d。
7.5.3 模板工程
施工前要根据结构荷载和施工荷载对支撑体系进行计算和验算，以保证体系的刚度、强
度和稳定性，模板工程验收严格执行《混凝土结构工程施工质量验收规范》（GB50204-
2016）。
模板安装前，应当熟悉施工图纸，与钢筋绑扎、水电管线安装等专业密切配合，确保预
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第45页天鹅湖及周边水环境应急治理项目 施工组织设计
埋件、预留孔、槽位置准确、牢固。
1）底板模型
底板厚75cm，采用模板采用1.5cm厚竹胶板，贝肋采用双拼φ48×3.5钢管。采用对拉
螺杆形式，竖向设置2道间距60cm，横向间距90cm。
2）池壁模板
模板采用1.5cm厚竹胶板，贝肋采用10cm×5cm方木(间距10cm)+双拼ф48×3.5mm钢管。
对拉螺杆采用ф12，间距90×90cm。模板支架采用ф48*3.5mm钢管。
模板图（单位cm)
3)顶板模板
现浇顶板底模铺设后要经静载预压，观测其变形及沉降量，据以设计预拱度，保证梁板
在灌注混凝土过程中不下沉变形，拱度合规范标准。
4)注意事项
预留洞口模板：采用竹胶合板定型制作成工具式模板，整装散拆。
楼梯模板采用竹胶合板模板。侧模部分用木模镶补，楼梯模板安装前先在楼梯间墙上按
照设计标高弹出楼梯段踏步及平台板的位置线。
模板安装完后，要全面检查，牢固稳定后再进行下道工序施工，构件跨度超过4m时，支
模时起拱1/1000～3/1000。
混凝土施工过程中必需派专职木工跟班，随时检查、校正，保证混凝土浇筑质量。
模板拆除前首先对同条件养护试块进行试压，根据试压强度决定拆模时间。拆除模板的
顺序和安装顺序相反，模板吊运拆除时要平稳准确，不得碰撞混凝土表面。侧模的拆除应在
混凝土强度能保证其表面及棱角不因拆除模板而受损坏后方可进行。梁板底模，要根据同条
件试块试压强度达到规定后方可拆除。
在模板安装前必须涂刷脱模剂，以便拆模及增加模板使用寿命。拆模时注意不得硬碰，
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第46页天鹅湖及周边水环境应急治理项目 施工组织设计
猛敲对拉螺栓，以免损伤混凝土体。拆模后对拉螺栓孔用防水水泥砂浆修补。
7.5.4 后浇带及施工缝止水
后浇带采用遇水膨胀橡胶止水带，施工缝采用钢板止水带，具体做法如下图所示。
后浇带止水（单位mm）
水平施工缝处理详图（单位mm）
施工注意事项：
① 遇水膨胀止水条（胶）应与接缝表面密贴。
② 选用的遇水膨胀止水条（胶）应具有缓胀性能，7d的净膨胀率不宜大于最终膨胀率
的60%，最终膨胀率宜大于220%。
7.5.5 混凝土工程
1）混凝土施工安排
本工程混凝土拟定采用商品混凝土，从供料厂家用混凝土搅拌车运输各作业面，混凝土
泵送施工。
① 对结构物的底板及基础采用汽车泵浇筑混凝土。
② 混凝土浇筑对于池底混凝土按先深后浅的原则
③ 每台泵车供应的混凝土浇筑范围应有不少于6台振动机具进行振捣。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第47页天鹅湖及周边水环境应急治理项目 施工组织设计
④ 混凝土配合比设计和施工满足。
⑤ 池壁混凝土浇捣为便于混凝土供应、组织管理、加快施工进度、减少混凝土冷缩裂
缝将采用一次性连续浇捣。
⑥ 浇捣混凝土采用70型振动棒，并配部分Φ50、Φ30的振动棒，振动间距不大于
50cm。
⑦ 混凝土布料时应按布料间距要求沿墙周围均匀进行，相邻部位高差不得大于30mm，
不得在某一处的墙内集中布料、靠振动器赶淌混凝土，不允许造成高差过大的现象。不允许
在柱模外侧振捣。
⑧ 预留洞口处，增加以下措施：当预留孔的长度或宽度超过1.0m，采取模板开设门子
板和孔底模留设观察孔，以便观察混凝土浇灌时流动情况及振动棒插入补振。
⑨ 为减少地下结构墙板混凝土的收缩裂缝，墙板混凝土设计采用掺入微膨胀剂。
2）混凝土浇筑顺序
混凝土的浇筑顺序采用“全宽断面、分段定点；一个坡度、薄层浇筑；循序推进、一次
到顶”的浇筑方法；
全宽断面、分段定点：一般是在底板的短边全宽长度划分几块，设定几个振捣点；
一个坡度、薄层浇筑：指浇筑底板混凝土仍分每层约30cm，但施工时，只是一个坡度。
分层是为方便振捣，当一层振捣完毕后，即可再于上层浇混凝土，振捣施工。
循序推进、一次到顶：浇筑时由一侧向另一侧，一次浇到底板厚度进行浇筑。
3）混凝土的振捣布置
由于泵送混凝土形成的自然斜坡较缓，一般为1：（4～5），为保证混凝土密实，必须
设置两道振动器。第一道布置在混凝土斜坡处，以确保流淌过来的下部混凝土振捣密实；第
二道布置在混凝土卸料点，以解决上部混凝土振捣密实。
4）混凝土振捣工艺
对浇筑后混凝土在振动界限以前给予二次振捣，以排除混凝土因泌水在粗骨料、水平钢
筋下部生成的水分和空隙，提高混凝土与钢筋的握裹力，防止因混凝土沉落而出现的裂缝，
减小内部微裂，增加混凝土密实度，从而提高混凝土的强度及抗裂性。
5）混凝土的表面处理
大流动性混凝土在浇筑、振捣过程中，有泌水和浮浆流集成堆，要设专人及时排除；底
板表面水泥浆较厚，要用铁滚筒碾压数遍，再用木抹拍实，进行二次抹光，以闭合收水裂缝，
并及时覆盖草袋充分浇水湿润养护。
6）底、壁板肋角处混凝土浇筑
底板与壁板交接处肋角混凝土浇筑采用混凝土平衡浇筑法施工。
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第48页天鹅湖及周边水环境应急治理项目 施工组织设计
即先浇筑底板混凝土至离肋角模板约1～2cm左右，此处混凝土不再继续浇筑，待停歇一
段时间（因混凝土坍落度，缓凝等不同需现场确定，一般为30min～3h）以混凝土不流淌为
度。混凝土再从壁板处入仓，继续浇筑壁板混凝土，此时，混凝土应由预留的孔隙中泛出。
泛出混凝土不应立即清除。在壁板浇筑过程中，严禁在底板处振捣混凝土，以免壁板混凝土
被“掏空”而产生露筋、蜂窝、狗洞。
8）混凝土的养护
混凝土的养护是确保混凝土的质量的一项十分关键的工作，必须切实做好。
混凝土的养护主要是保温、保湿，以防混凝土产生“冷缩”、“热膨”和“干缩”裂缝。
① 保温养护
减少混凝土表面的热扩散，减小混凝土表面的温度梯度，防止产生表面裂缝；延长散热
时间，使混凝土的平均总温差所产生的拉应力小于混凝土抗拉强度，防止贯穿裂缝。
② 保湿养护
刚浇筑不久的混凝土，如表面脱水会产生干缩裂缝。
混凝土在潮湿条件下，使水泥的水化作用顺利进行，提高混凝土的极限拉伸强度。
根据设计要求混凝土养护期底板养护不少于28d，壁板在池外回填土时方能撤除养护，
其他构件不少于14d。
底板混凝土建议可用蓄水法和草袋覆盖浇水养护，蓄水深度5～10cm为宜。壁板顶面应
覆盖麻片浇水养护，壁板侧面待拆模后，应挂草袋（或麻片）贴紧混凝土面，浇水养护。
养护应保持混凝土面湿润，不应发生干湿循环现象。
7.5.6 设备安装
设备安装包括插板阀、回转式格栅除污及污水提升泵、升降式止回阀、闸阀、门式自动
冲洗系统。土建施工过程中注意预埋件的埋设。
7.6沉井的施工
本工程中一体化泵站采用沉井施工，沉井完成后将作为工作井通过顶管施工与市政污水
管道连接。
7.6.1 沉井制作
1）基坑
基坑的位置根据设计图纸中的坐标确定，按照沉井轴线控制桩和中心桩，在地面上放沉
井基坑。基坑底的平面尺寸比刃脚外壁每侧各大1.0—2.0m；根据土质及施工需要确定基坑
边坡；基坑底部四周应挖设断面不小于30×30（cm）的排水沟，并接入基坑内的集水井中，
集水井至少应比集水沟深50cm，用排水泵将集水井内的水排到远离基坑以外处，集水井内
经常保持最低水位，直到集水井废除时止。基坑开挖的深度，根据土质、地下水位、现场施
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第49页天鹅湖及周边水环境应急治理项目 施工组织设计
工条件而定，一般为1.5M。基坑挖出的土运出沉井施工场地。
2）砂垫层制作
砂垫层厚度取60CM，宽按素混凝土垫层宽向外略挑出30CM，并用基底层构成1：1坡度，
砂垫层需采用颗粒级配良好的中砂。砂垫层摊铺需分二层，每层30CM，每层摊铺完毕后，
及时采用平板式振动器进行拖拉直至该砂垫层的密实度达到98％以上为止。
3）木板垫层铺设
砂垫层上铺设木板，作为刃脚的垫层，刃脚下的木板一边要宽出刃脚3cm，木板要能承
受第一节沉井的重量。等沉井下沉时，直接抽掉刃脚上的木板。就可以准备下沉施工了。
4）分节制作
沉井采用两次制作一次下沉的方法进行施工，第一节制作到刃脚上方10CM处，第二节
制作到顶。
沉井制作质量标准：
断面尺寸：长、宽大 ±0.5%,且不大于100MM
井壁厚度: ±15MM
井壁隔墙垂直度: 1%
预埋件预留孔位移: ±20MM
5）钢筋加工
钢筋进场需有原材料质保单,并按规范及批量进行原材料试验,合格后方可使用。钢筋的
弯配和绑扎要严格按照设计图纸规定进行，钢筋直径≤Φ16者，采用绑扎接头；接头在受
压区内按50%交叉错开，在受拉区内接头按25%交叉错开，错开距离不应小于30d或500MM。
钢筋直径大于Φ16者采用人工电弧焊焊接。单边焊接长度不小于10d，电焊接头在受拉区还
按50%交叉错开，即在同一断面内接头不应超过50%。
在板或壁上开洞当边长或孔径小于300MM时，钢筋应绕过，当大于300MM时，被截断钢
筋应在预留孔口加固筋焊牢，现场绑扎共外墙板钢筋应先立好内模板后再进行。刃脚踏面部
衬垫3CM混凝土垫块。钢筋保护层按设计要求进行布置。
钢筋绑扎主要质量控制：
受力钢筋间距→±10MM
受力钢筋排距→±5MM
箍筋、横向钢筋间距→±20MM
焊接预埋件中心线位置→3MM
水平高差→±3MM
受力钢筋保护层（梁、柱）→±5MM
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第50页天鹅湖及周边水环境应急治理项目 施工组织设计
板、墙→±3MM
6）脚手架施工
沉井制作首先需要搭设脚手架，脚手架选用Φ48钢管扣件式结构。外脚手架坚管均坐
落在井基坑内，坚管下端应设置靴脚或铺垫木板，扩大在基础上的接触面积。脚手架分多层
搭设，层高约1.5—1.8M，顶层底面走道板低于混凝土浇捣面约 0.5M，并配有防护栏，栏杆
高度约1.1M。
为了让施工人员上下脚手架方便起见，内脚手架可按井内每个区格搭设简易倾斜走道或
扶梯；外脚手架设置倾斜角度为 30°--40°的走道；走道踏脚面设有滑条，所有走道和扶
梯均有护栏。为了确保外脚手架整体稳定，在垂直井壁方向设置斜撑。
在沉井第一次制作时搭设两层外脚手架后，随着第二次沉井制作逐层加高。斜撑仍然需
要设置。外脚手架与混凝土井壁之间保留 0.4M距离，便于模板，扣件式钢管等安装之用。
外脚手架与模板脱离分开。
内脚手架在对混凝土井壁模板起到固定作用的部分，应增设剪刀撑组成几何不变体系防
止模板走动等不良情况。
脚手架拆除之前应完成模板拆除、混凝土外露面处理、喷涂测量标志、搭设沉井内外扶
梯等准备工作。拆卸扣件钢管脚步手架顺序是自上而下逐层拆卸。钢管、五金扣件等分类堆
放，防止日晒雨淋后造成锈蚀浪费。
7）模板制作安装
井壁模板采用复合模板或定制的钢模板，内外模用Φ12MM—Φ16MM（最好用Φ14）对
拉螺栓固定。因有抗渗要求，在螺栓中间设止水板。
浇筑混凝土之前应对模板进行质量验收，检查时应按图纸仔细核对控制尺寸和模板的垂
直度和平整度，施工和设计布置的预埋件，预留孔安放位置准确，固定可靠；对较大的孔洞
底部增设助捣孔，便于捣实孔底混凝土。
8）浇筑混凝土
混凝土浇筑采用商品混凝土，零星混凝土采用自拌。如垫层、封洞门。浇筑时分层浇捣，
混凝土分层浇捣厚度每层不得大于0.5米。以保证在混凝土初凝时间内完成一层混凝土的浇
筑。插入式振捣器按30CM平面有效直径布置振捣。
混凝土从开始搅拌之时起，浇注时限不得超过规定的时间。
在整个浇注过程中混凝土应按一定厚度分层灌筑，不允许将混凝土顺着倾斜表面直接滑
下或流向其最终浇捣位置。
从高处倾落混凝土时，其卸落高度不应超 2M，若比较高时，应采用滑槽、导管、串筒
中国建筑一局(集团)有限公司 天鹅湖及周边水环境应急治理工程项目部
China Construction First Group LTD. 第51页天鹅湖及周边水环境应急治理项目 施工组织设计
内要装有减速装置，以防混凝土分离。
混凝土分层捣固时，为使上下层混凝土结合成一整体，振捣器应插入下层混凝土5CM。
振捣器应避免碰撞钢筋模板或预埋件。
混凝土浇筑前在井的四角模板上设置沉降观测点，以便及时发现沉井在浇捣过程中由于
自重重造成的不均匀沉降，采取措施，指导在浇筑过程中混凝土浇筑的部位及顺序，及时罅
在浇筑过程中沉井造成的偏差，影响质量。
混凝土浇筑时，选用有施工经验的人员担任组长，指导混凝土的振捣。井上有专人负责
安全质量工作，进行监督和指导。
9）拆模
一般在混凝土浇捣完成经湿润养护到一定温后（视当时气温而定），可放松沉井墙身的
对拉螺栓，拆卸钢模板和扣件式钢管。操作顺序是自上而下，由内向外拆卸模板和扣件式钢
管。注意拆除钢模时，不要用力敲打或将新浇筑的混凝土表面碰伤。模板拆除后及时在 M14
螺栓根部将混凝土表面凿成半径7CM的凹坑，然后割除拉条螺栓，用防水砂浆二次补坑，并
涂防水材料两层。对于较大孔洞口悬空部分的混凝土底模应按要求，当混凝土强度达到一定
设计强度时，方可拆除。拆除后的钢模板、钢管脚手、五金配件，应及时清理，堆放整齐，
对弯曲变形的钢模要及时整理。
模板拆除后在井的四角喷涂测量水准标志，在井的顶端处喷涂测量沉井位移标志。
现浇混凝土模板安装质量标准：
轴线位移底板 10MM
墙梁 5MM
高程 ±5MM
平面尺寸L≤20M（底板和长宽） ±10MM
垂直度≤5M 5MM
5M
