Flink 任务调度 Graph 源码深度剖析:从 StreamGraph 到 ExecutionGraph 的三层演进
一、任务调度 Graph 整体架构

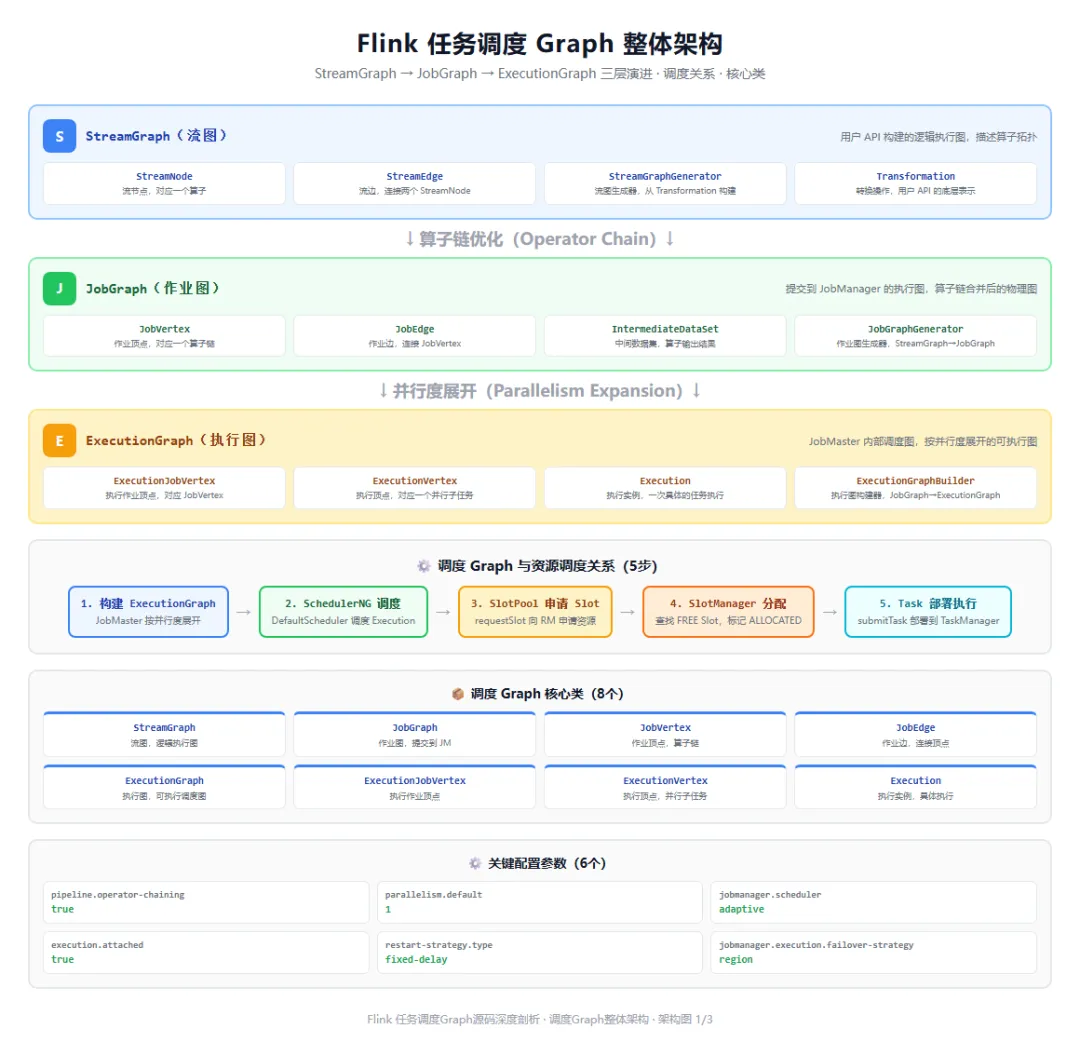

下面这张图是任务调度 Graph 整体架构，包括三层 Graph 层级关系、调度关系和核心类。
Flink 任务调度 Graph 分为三层，从逻辑到物理逐步演进：
●StreamGraph（流图）：用户 API 构建的逻辑执行图，描述算子拓扑。包含 StreamNode（算子节点）和 StreamEdge（数据流边），从 Transformation 列表构建。
●JobGraph（作业图）：提交到 JobManager 的执行图，算子链合并后的物理图。包含 JobVertex（作业顶点，对应算子链）、JobEdge（作业边）、IntermediateDataSet（中间数据集）。
●ExecutionGraph（执行图）：JobMaster 内部调度图，按并行度展开的可执行图。包含 ExecutionJobVertex（执行作业顶点）、ExecutionVertex（执行顶点，对应并行子任务）、Execution（执行实例，具体执行）。
三层 Graph 的演进关系：StreamGraph 经过算子链优化（Operator Chain）生成 JobGraph，JobGraph 经过并行度展开（Parallelism Expansion）生成 ExecutionGraph。ExecutionGraph 构建完成后，SchedulerNG 调度 Execution，通过 SlotPool 申请 Slot，SlotManager 分配 Slot，最终部署 Task 到 TaskManager 执行。
二、JobGraph 构建流程

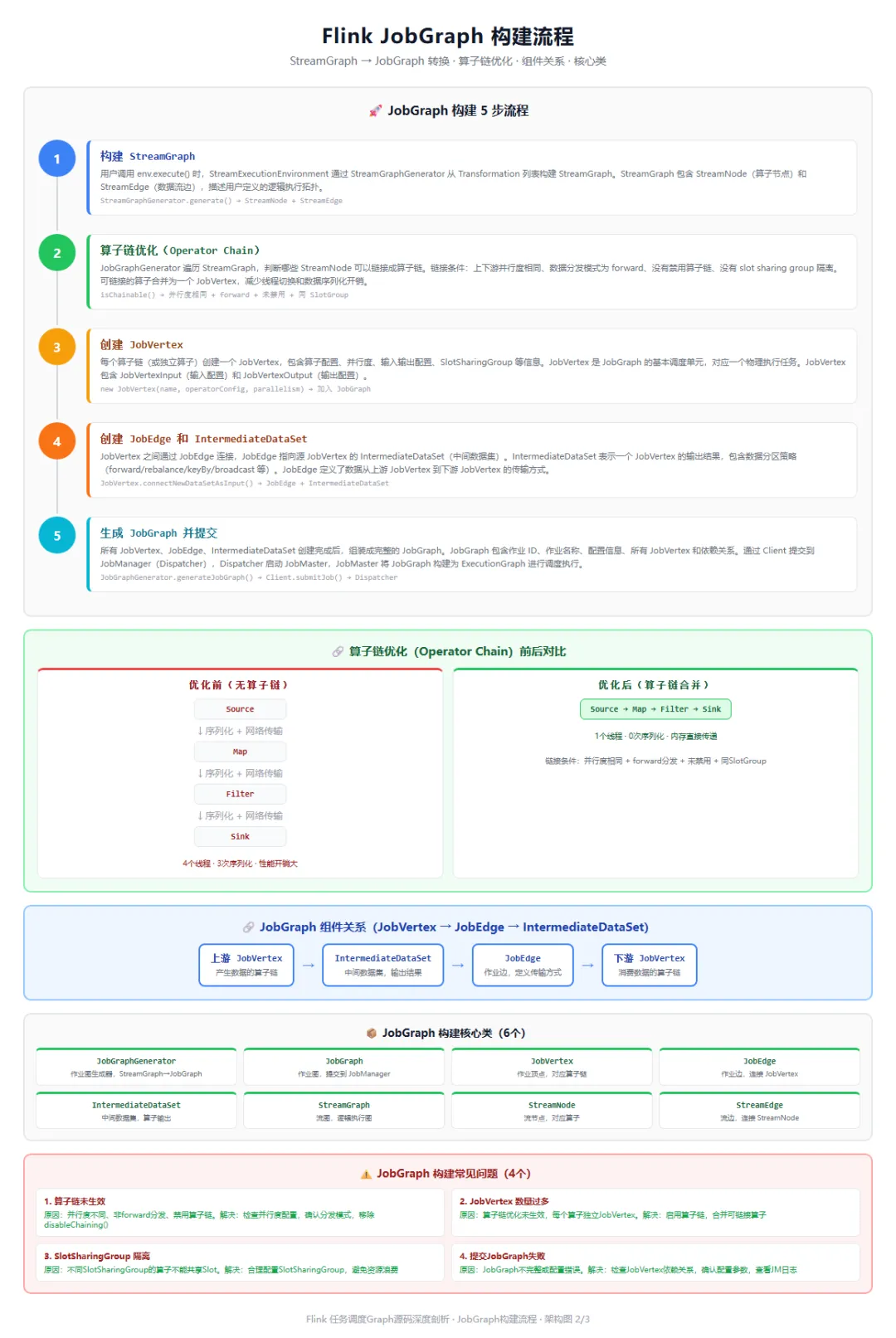

下面这张图是 JobGraph 构建流程，包括5步构建流程、算子链优化对比、组件关系和核心类。
JobGraph 构建分为5步：
第1步：构建 StreamGraph。用户调用 env.execute() 时，StreamExecutionEnvironment 通过 StreamGraphGenerator 从 Transformation 列表构建 StreamGraph。StreamGraph 包含 StreamNode（算子节点）和 StreamEdge（数据流边），描述用户定义的逻辑执行拓扑。每个 Transformation 对应一个或多个 StreamNode，Transformation 之间的依赖关系对应 StreamEdge。
第2步：算子链优化（Operator Chain）。JobGraphGenerator 遍历 StreamGraph，判断哪些 StreamNode 可以链接成算子链。链接条件：上下游并行度相同、数据分发模式为 forward、没有禁用算子链（disableChaining）、没有 slot sharing group 隔离。可链接的算子合并为一个 JobVertex，减少线程切换和数据序列化开销。
第3步：创建 JobVertex。每个算子链（或独立算子）创建一个 JobVertex，包含算子配置、并行度、输入输出配置、SlotSharingGroup 等信息。JobVertex 是 JobGraph 的基本调度单元，对应一个物理执行任务。JobVertex 包含 JobVertexInput（输入配置）和 JobVertexOutput（输出配置）。
第4步：创建 JobEdge 和 IntermediateDataSet。JobVertex 之间通过 JobEdge 连接，JobEdge 指向源 JobVertex 的 IntermediateDataSet（中间数据集）。IntermediateDataSet 表示一个 JobVertex 的输出结果，包含数据分区策略（forward/rebalance/keyBy/broadcast 等）。JobEdge 定义了数据从上游 JobVertex 到下游 JobVertex 的传输方式。
第5步：生成 JobGraph 并提交。所有 JobVertex、JobEdge、IntermediateDataSet 创建完成后，组装成完整的 JobGraph。JobGraph 包含作业 ID、作业名称、配置信息、所有 JobVertex 和依赖关系。通过 Client 提交到 JobManager（Dispatcher），Dispatcher 启动 JobMaster，JobMaster 将 JobGraph 构建为 ExecutionGraph 进行调度执行。
算子链优化的价值
算子链优化是 Flink 重要的性能优化手段。优化前，Source、Map、Filter、Sink 四个算子各自独立，需要4个线程，3次序列化和网络传输，性能开销大。优化后，四个算子合并为一个算子链，只需要1个线程，0次序列化，数据在内存中直接传递，性能显著提升。
算子链的链接条件需要同时满足：
●上下游并行度相同
●数据分发模式为 forward（一对一）
●没有调用 disableChaining() 禁用算子链
●上下游属于同一个 SlotSharingGroup
三、ExecutionGraph 构建与调度

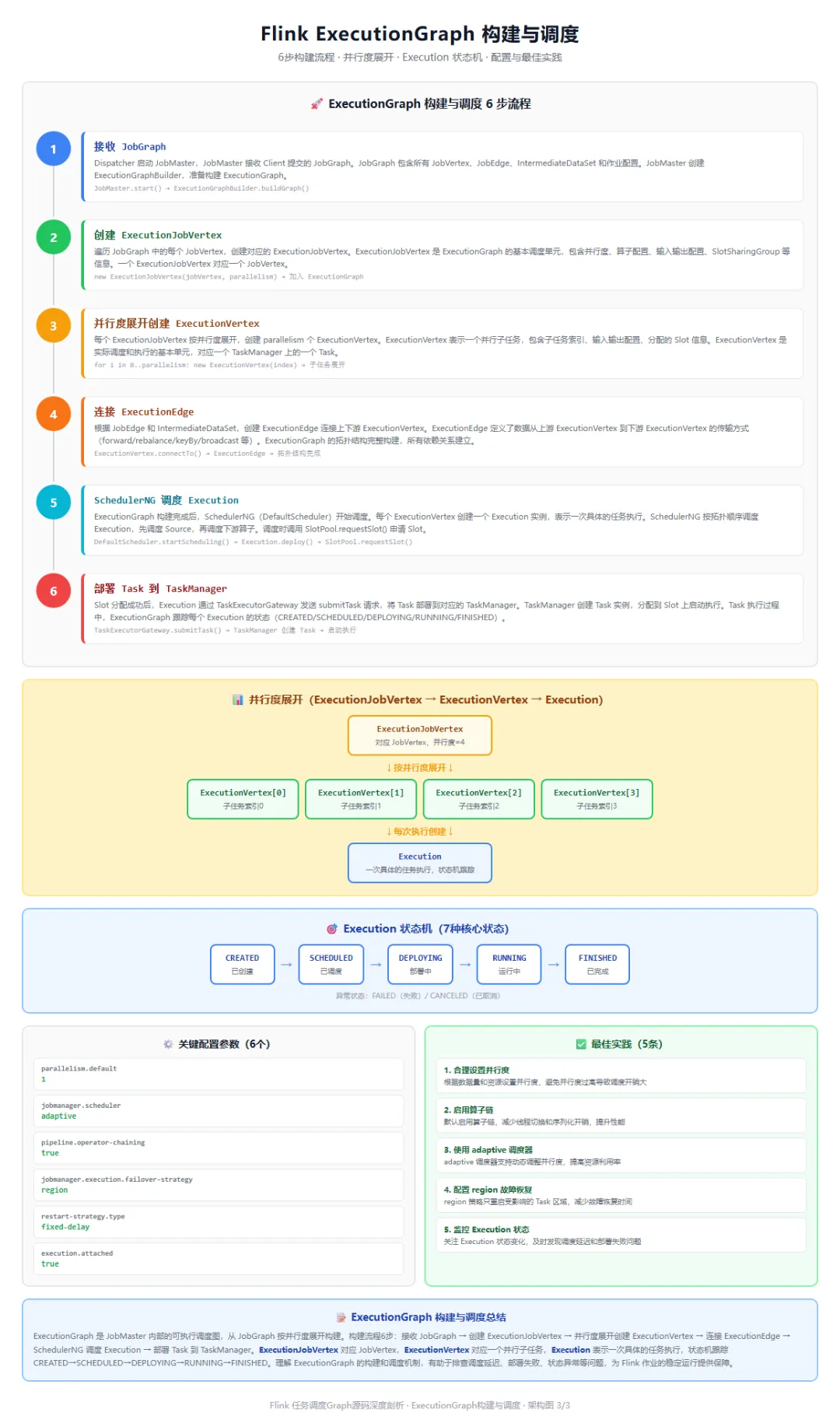

下面这张图是 ExecutionGraph 构建与调度，包括6步构建流程、并行度展开、Execution 状态机和配置最佳实践。
ExecutionGraph 构建与调度分为6步：
第1步：接收 JobGraph。Dispatcher 启动 JobMaster，JobMaster 接收 Client 提交的 JobGraph。JobGraph 包含所有 JobVertex、JobEdge、IntermediateDataSet 和作业配置。JobMaster 创建 ExecutionGraphBuilder，准备构建 ExecutionGraph。
第2步：创建 ExecutionJobVertex。遍历 JobGraph 中的每个 JobVertex，创建对应的 ExecutionJobVertex。ExecutionJobVertex 是 ExecutionGraph 的基本调度单元，包含并行度、算子配置、输入输出配置、SlotSharingGroup 等信息。一个 ExecutionJobVertex 对应一个 JobVertex。
第3步：并行度展开创建 ExecutionVertex。每个 ExecutionJobVertex 按并行度展开，创建 parallelism 个 ExecutionVertex。ExecutionVertex 表示一个并行子任务，包含子任务索引、输入输出配置、分配的 Slot 信息。ExecutionVertex 是实际调度和执行的基本单元，对应一个 TaskManager 上的一个 Task。
第4步：连接 ExecutionEdge。根据 JobEdge 和 IntermediateDataSet，创建 ExecutionEdge 连接上下游 ExecutionVertex。ExecutionEdge 定义了数据从上游 ExecutionVertex 到下游 ExecutionVertex 的传输方式（forward/rebalance/keyBy/broadcast 等）。ExecutionGraph 的拓扑结构完整构建，所有依赖关系建立。
第5步：SchedulerNG 调度 Execution。ExecutionGraph 构建完成后，SchedulerNG（DefaultScheduler）开始调度。每个 ExecutionVertex 创建一个 Execution 实例，表示一次具体的任务执行。SchedulerNG 按拓扑顺序调度 Execution，先调度 Source，再调度下游算子。调度时调用 SlotPool.requestSlot() 申请 Slot。
第6步：部署 Task 到 TaskManager。Slot 分配成功后，Execution 通过 TaskExecutorGateway 发送 submitTask 请求，将 Task 部署到对应的 TaskManager。TaskManager 创建 Task 实例，分配到 Slot 上启动执行。Task 执行过程中，ExecutionGraph 跟踪每个 Execution 的状态。
并行度展开机制
并行度展开是 ExecutionGraph 的核心机制。一个 ExecutionJobVertex（对应 JobVertex，并行度=4）按并行度展开为4个 ExecutionVertex（子任务索引0-3），每个 ExecutionVertex 每次执行创建一个 Execution 实例。ExecutionVertex 是静态的（对应一个并行子任务），Execution 是动态的（对应一次具体的执行，可能因故障重试而多次创建）。
Execution 状态机
Execution 有7种核心状态，状态转换严格按顺序执行：
●CREATED：已创建，Execution 实例创建完成
●SCHEDULED：已调度，SchedulerNG 已调度，等待 Slot 分配
●DEPLOYING：部署中，Slot 已分配，正在向 TaskManager 部署 Task
●RUNNING：运行中，Task 已启动，正在执行
●FINISHED：已完成，Task 执行成功完成
●FAILED：失败，Task 执行失败
●CANCELED：已取消，Task 被取消
四、核心类源码剖析
4.1 StreamGraph 流图
public class StreamGraph { private final String jobName; private final Map<Integer, StreamNode> streamNodes; private final Set<StreamEdge> streamEdges; private final Map<Integer, List<StreamEdge>> inEdges; private final Map<Integer, List<StreamEdge>> outEdges; public void addOperator( Integer vertexID, String slotSharingGroup, String coLocationGroup, StreamOperatorFactory operatorFactory, TypeInformation inTypeInfo, TypeInformation outTypeInfo, String operatorName) { // 创建 StreamNode 并加入映射 StreamNode vertex = new StreamNode( vertexID, slotSharingGroup, coLocationGroup, operatorFactory, operatorName, inTypeInfo, outTypeInfo); streamNodes.put(vertexID, vertex); } public void addEdge(Integer sourceId, Integer targetId, int typeNumber, String outputName) { // 创建 StreamEdge 连接两个 StreamNode StreamNode source = streamNodes.get(sourceId); StreamNode target = streamNodes.get(targetId); StreamEdge edge = new StreamEdge(source, target, typeNumber, outputName); streamEdges.add(edge); outEdges.get(sourceId).add(edge); inEdges.get(targetId).add(edge); } public StreamNode getStreamNode(Integer vertexID) { return streamNodes.get(vertexID); }}public class StreamNode { private final int id; private final StreamOperatorFactory operatorFactory; private final String operatorName; private int parallelism; private String slotSharingGroup; private List<StreamEdge> inEdges; private List<StreamEdge> outEdges;}
StreamGraph 是逻辑执行图，包含 StreamNode（算子节点）和 StreamEdge（数据流边）。addOperator 方法创建 StreamNode 并加入映射，addEdge 方法创建 StreamEdge 连接两个 StreamNode。StreamNode 包含算子工厂、并行度、SlotSharingGroup、输入输出边等信息。
4.2 JobGraph 作业图
public class JobGraph { private final JobID jobID; private String name; private final Map<JobVertexID, JobVertex> taskVertices; private final List<JobEdge> jobEdges; public void addVertex(JobVertex vertex) { // 添加 JobVertex 到作业图 taskVertices.put(vertex.getID(), vertex); } public void addEdge(JobEdge edge) { // 添加 JobEdge 到作业图 jobEdges.add(edge); } public JobVertex findVertexByID(JobVertexID id) { return taskVertices.get(id); }}public class JobVertex { private final JobVertexID id; private String name; private int parallelism; private StreamConfig configuration; private String slotSharingGroup; private List<JobEdge> inputs; private List<IntermediateDataSet> results; public void connectNewDataSetAsInput( JobVertex input, DistributionPattern distributionPattern, boolean isBroadcast) { // 创建 IntermediateDataSet 和 JobEdge IntermediateDataSet dataSet = input.createAndAddResultDataSet( this, distributionPattern); JobEdge edge = new JobEdge(dataSet, this, distributionPattern); inputs.add(edge); } public IntermediateDataSet createAndAddResultDataSet( JobVertex consumer, DistributionPattern pattern) { // 创建中间数据集 IntermediateDataSet dataSet = new IntermediateDataSet( new IntermediateDataSetID(), pattern, this); results.add(dataSet); return dataSet; }}public class IntermediateDataSet { private final IntermediateDataSetID id; private final DistributionPattern distributionPattern; private final JobVertex producer; private final List<JobEdge> consumers;}public class JobEdge { private final IntermediateDataSet source; private final JobVertex target; private final DistributionPattern distributionPattern;}
JobGraph 是提交到 JobManager 的物理执行图，包含 JobVertex（作业顶点）、JobEdge（作业边）、IntermediateDataSet（中间数据集）。JobVertex.connectNewDataSetAsInput 方法创建 IntermediateDataSet 和 JobEdge，连接上下游 JobVertex。IntermediateDataSet 表示一个 JobVertex 的输出结果，包含数据分区策略。JobEdge 定义了数据传输方式。
4.3 ExecutionGraph 执行图
public class ExecutionGraph { private final JobID jobID; private String jobName; private final Map<JobVertexID, ExecutionJobVertex> tasks; private final List<ExecutionVertex> allVertices; private SchedulerNG scheduler; public void attachJobGraph(List<JobVertex> topologiallySorted) throws Exception { // 遍历 JobVertex，创建 ExecutionJobVertex for (JobVertex jobVertex : topologiallySorted) { ExecutionJobVertex ejv = new ExecutionJobVertex( this, jobVertex, jobVertex.getParallelism()); tasks.put(jobVertex.getID(), ejv); } // 连接 ExecutionEdge for (ExecutionJobVertex ejv : tasks.values()) { ejv.connectToPredecessors(); } }}public class ExecutionJobVertex { private final ExecutionGraph graph; private final JobVertex jobVertex; private final int parallelism; private final ExecutionVertex[] taskVertices; public ExecutionJobVertex( ExecutionGraph graph, JobVertex jobVertex, int parallelism) { this.graph = graph; this.jobVertex = jobVertex; this.parallelism = parallelism; // 按并行度展开，创建 ExecutionVertex 数组 this.taskVertices = new ExecutionVertex[parallelism]; for (int i = 0; i < parallelism; i++) { taskVertices[i] = new ExecutionVertex( this, i, jobVertex.getConfiguration()); } } public void connectToPredecessors() { // 连接上下游 ExecutionVertex for (int i = 0; i < parallelism; i++) { taskVertices[i].connectSource(); } } public ExecutionVertex[] getTaskVertices() { return taskVertices; }}public class ExecutionVertex { private final ExecutionJobVertex jobVertex; private final int subTaskIndex; private final StreamConfig configuration; private Execution currentExecution; private SlotAndLocality assignedSlot; public ExecutionVertex( ExecutionJobVertex jobVertex, int subTaskIndex, StreamConfig configuration) { this.jobVertex = jobVertex; this.subTaskIndex = subTaskIndex; this.configuration = configuration; } public void deploy() throws Exception { // 创建 Execution 实例并部署 currentExecution = new Execution(this, subTaskIndex); currentExecution.deploy(); } public Execution getCurrentExecution() { return currentExecution; }}public class Execution { private final ExecutionVertex vertex; private final int attemptNumber; private ExecutionState state; private CompletableFuture<Void> releaseFuture; public Execution(ExecutionVertex vertex, int attemptNumber) { this.vertex = vertex; this.attemptNumber = attemptNumber; this.state = ExecutionState.CREATED; } public void deploy() throws Exception { // 状态转换：CREATED → SCHEDULED → DEPLOYING → RUNNING checkState(state == ExecutionState.CREATED); state = ExecutionState.SCHEDULED; // 申请 Slot，部署 Task state = ExecutionState.DEPLOYING; // TaskManager.submitTask() state = ExecutionState.RUNNING; } public void markFinished() { checkState(state == ExecutionState.RUNNING); state = ExecutionState.FINISHED; }}public enum ExecutionState { CREATED, SCHEDULED, DEPLOYING, RUNNING, FINISHED, FAILED, CANCELED}
ExecutionGraph 是 JobMaster 内部的可执行调度图。attachJobGraph 方法遍历 JobVertex，创建 ExecutionJobVertex，然后连接 ExecutionEdge。ExecutionJobVertex 按并行度展开创建 ExecutionVertex 数组，每个 ExecutionVertex 对应一个并行子任务。ExecutionVertex.deploy 方法创建 Execution 实例，Execution 管理任务执行的状态机（CREATED→SCHEDULED→DEPLOYING→RUNNING→FINISHED）。
五、关键配置参数
# 默认并行度parallelism.default: 1# 调度器类型jobmanager.scheduler: adaptive# 算子链优化pipeline.operator-chaining: true# 故障恢复策略jobmanager.execution.failover-strategy: region# 重启策略类型restart-strategy.type: fixed-delay# 固定延迟重启次数restart-strategy.fixed-delay.attempts: 3# 固定延迟重启间隔restart-strategy.fixed-delay.delay: 10s# 执行模式execution.attached: true# Slot 请求超时slotmanager.request-timeout: 5min# 每个 TaskManager 的 Slot 数taskmanager.numberOfTaskSlots: 1
关键配置说明：
●parallelism.default：默认并行度，所有算子的默认并行度，可在代码中单独设置。
●jobmanager.scheduler：调度器类型，adaptive 支持动态调整并行度，根据可用 Slot 数自动调整。
●pipeline.operator-chaining：算子链优化，默认 true，启用后可链接的算子合并为一个 JobVertex。
●jobmanager.execution.failover-strategy：故障恢复策略，region 只重启受影响的 Task 区域，减少故障恢复时间。
●restart-strategy：重启策略，fixed-delay 固定延迟重试，failure-rate 失败率重试。
●slotmanager.request-timeout：Slot 请求超时，默认5分钟，大作业可调大到10-15分钟。
六、常见问题与最佳实践
常见问题
●算子链未生效
●原因：并行度不同、非 forward 分发、禁用算子链、不同 SlotSharingGroup。
●解决：检查并行度配置，确认分发模式为 forward，移除 disableChaining()，确认 SlotSharingGroup 配置。
●JobVertex 数量过多
●原因：算子链优化未生效，每个算子独立 JobVertex，导致调度开销大。
●解决：启用算子链，合并可链接算子，减少 JobVertex 数量。
●Execution 调度延迟
●原因：Slot 不足、调度器配置不当、依赖关系复杂。
●解决：增加 TM 数量，使用 adaptive 调度器，优化算子拓扑，检查 Slot 分配状态。
●部署 Task 失败
●原因：TaskManager 无响应、网络异常、资源不足。
●解决：检查 TM 心跳，确认网络连通，增加资源，查看 TM 日志。
●Execution 状态异常
●原因：状态转换非法、并发问题、故障恢复失败。
●解决：检查日志，重启 JM，配置重启策略，查看 ExecutionGraph 状态。
●SlotSharingGroup 隔离
●原因：不同 SlotSharingGroup 的算子不能共享 Slot，导致资源浪费。
●解决：合理配置 SlotSharingGroup，避免不必要的隔离，提高资源利用率。
最佳实践
●合理设置并行度：根据数据量和资源设置并行度，避免并行度过高导致调度开销大，或过低导致处理能力不足。Source 并行度受数据源分片数限制。
●启用算子链：默认启用算子链，减少线程切换和序列化开销，提升性能。只有在需要隔离或调试时才禁用算子链。
●使用 adaptive 调度器：adaptive 调度器支持动态调整并行度，根据可用 Slot 数自动调整，提高资源利用率和作业稳定性。适合资源波动较大的环境。
●配置 region 故障恢复：region 策略只重启受影响的 Task 区域，而不是整个作业，减少故障恢复时间和资源消耗。适合大多数流处理作业。
●监控 Execution 状态：关注 Execution 状态变化，及时发现调度延迟和部署失败问题。监控 SCHEDULED 状态持续时间，过长说明 Slot 分配延迟。
●合理配置 SlotSharingGroup：默认所有算子共享同一个 SlotSharingGroup，提高资源利用率。只有在需要资源隔离时才配置独立的 SlotSharingGroup。
●优化算子拓扑：减少不必要的 shuffle，使用 forward 分发模式，促进算子链合并。避免数据倾斜，合理设计 keyBy 字段。
七、总结
Flink 任务调度 Graph 经历三层演进：StreamGraph（流图，逻辑执行图）→ JobGraph（作业图，算子链合并后的物理图）→ ExecutionGraph（执行图，按并行度展开的可执行图）。StreamGraph 从 Transformation 构建，包含 StreamNode 和 StreamEdge。JobGraph 经过算子链优化，包含 JobVertex、JobEdge、IntermediateDataSet。ExecutionGraph 按并行度展开，包含 ExecutionJobVertex、ExecutionVertex、Execution，是实际调度和执行的图。
核心类包括 StreamGraph（逻辑执行图）、JobGraph（物理执行图）、JobVertex（作业顶点）、JobEdge（作业边）、IntermediateDataSet（中间数据集）、ExecutionGraph（可执行调度图）、ExecutionJobVertex（执行作业顶点）、ExecutionVertex（执行顶点，并行子任务）、Execution（执行实例，状态机跟踪）。算子链优化合并可链接的算子，减少线程切换和序列化开销。并行度展开将 ExecutionJobVertex 展开为多个 ExecutionVertex。Execution 状态机跟踪 CREATED→SCHEDULED→DEPLOYING→RUNNING→FINISHED。
理解任务调度 Graph 的三层演进和核心类实现，有助于排查算子链未生效、JobVertex 数量过多、调度延迟、部署失败、状态异常等常见问题，为 Flink 作业的稳定运行提供保障。合理设置并行度、启用算子链、使用 adaptive 调度器、配置 region 故障恢复、监控 Execution 状态，可以显著提高作业的性能和稳定性。
