一口气讲完AI芯片软件栈: 从Pytorch代码到芯片硬件

定位：这篇文章系统梳理 AI 软件栈的七层，从推理引擎、框架、图编译、算子库、算子编译、运行时、硬件。重点在推理引擎、框架、图编译这三层——框架把代码变成图，图编译把图优化好，推理引擎把模型高效跑起来，最终落到算子编译、运行时和硬件执行。

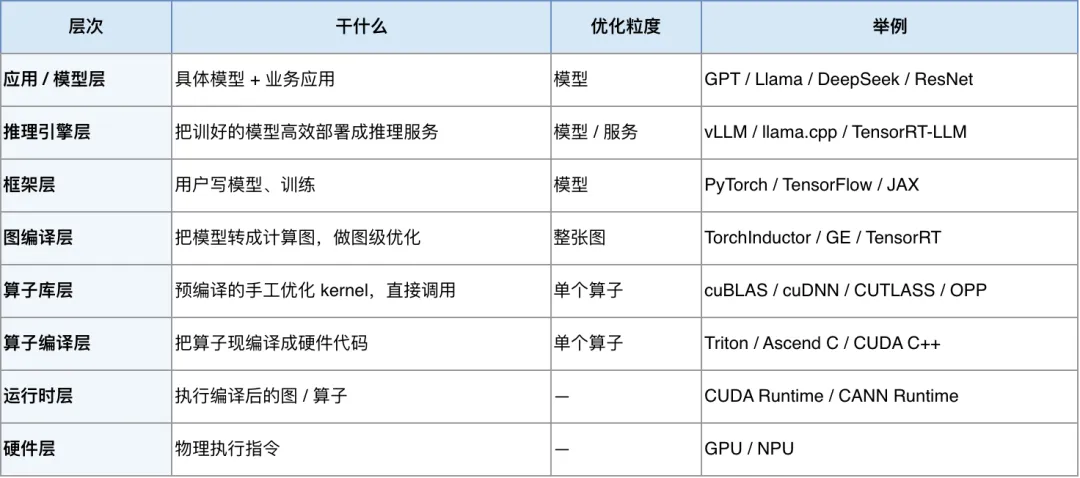

一、AI 软件栈的八层：从应用到硬件

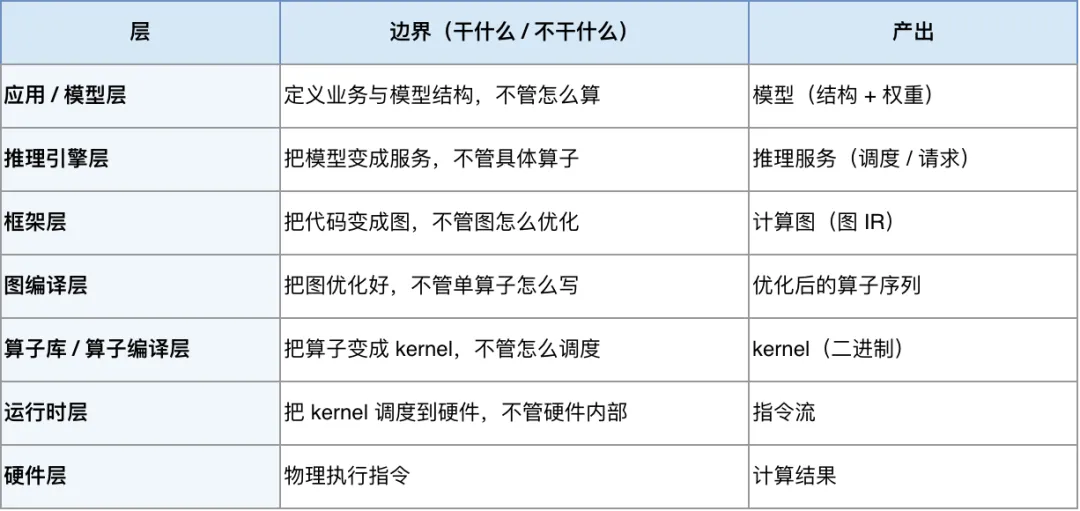

框架不优化图，图编译不写算子，算子编译不管调度。层层解耦，各层才能独立演进、独立优化。

二、推理引擎：模型怎么被高效「服务」起来

推理引擎位于应用、模型层之下，框架层之上。它的职责就一句话：把训好的模型，高效地部署成推理服务。训练框架负责造出模型，推理引擎负责让模型在真实环境里又快又省地跑起来。

2.1 为什么推理需要专门的引擎

• 反向传播的包袱：训练框架要维护计算图、要存中间激活，都是为了反向求导；推理根本不做反向，这些全是浪费。

• 优化目标相反：训练追求收敛、通用、好写；推理追求高吞吐、低延迟、省显存。

• 推理独有的需求：KV cache 管理、量化、continuous batching、服务化，这些训练框架一样都不擅长。

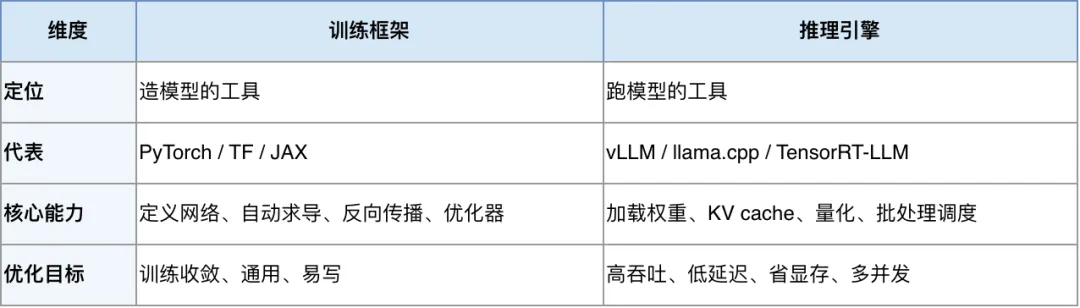

所以推理需要专门的引擎，不能直接拿训练框架凑合。这也回答了前面那个问题：训练有框架，推理也需要框架吗？需要，但推理侧的框架叫推理引擎，它和训练框架是两种完全不同的工具。

一句话：训练框架是造模型的工具，推理引擎是跑模型的工具，职责不同，所以推理要有专门的一套。

2.2 推理引擎的核心技术

推理引擎所有的技术，都围绕同一个目标：在内存带宽这个硬约束下，把 LLM 推理的吞吐和延迟做到极致。下面四件事各解决一个问题——KV cache 解决显存复用、量化解决带宽压力、continuous batching 解决算力利用率、服务化解决对外提供。

• KV cache 管理：LLM 自回归解码时，每生成一个 token 都要和前面所有 token 做注意力。KV cache 把已经算过的 K、V 缓存起来复用，避免重复计算；它是显存占用的大头，vLLM 的 PagedAttention 就是专门治这个的。

• 低精度与量化支持：量化这个动作，是把权重从 FP16 压到 INT8、INT4，由离线的量化工具完成，比如 AutoGPTQ、AutoAWQ、llama-quantize、TensorRT 的 PTQ。推理引擎的职责，是支持这些量化模型——加载 GGUF、AWQ、GPTQ 格式，跑 INT4、INT8 的 kernel，省显存、省带宽。

• continuous batching（连续批处理）：不同请求生成的 token 数不一样，推理引擎动态拼接请求、随时插拔，把 GPU 利用率拉满。

• 服务化：提供 HTTP、gRPC 接口，支持多用户并发和流式输出，把模型变成服务。

上面四件事里，KV cache 和量化最值得展开，下面分别深入。

先看 PagedAttention 是怎么优化 KV cache 的：传统做法是，每个请求按最大长度预留一整块连续显存，但多数请求根本生成不了那么长，显存浪费可达 60% 到 80%。PagedAttention 借鉴操作系统虚拟内存的分页思路，把 KV cache 切成固定大小的 block，按需分配，用 block table 寻址。

• 分块：KV cache 切成固定大小 block，比如一个 block 存 16 个 token 的 KV，不再按最大长度预留整块。

• 按需分配：请求生成到哪，才分配下一个 block，显存按实际用量走，而不是预留最大长度。

• block table 寻址：记录逻辑 KV 到物理 block 的映射，attention 时跨 block 拼起来算。

• 额外收益：支持跨请求共享前缀（prefix cache），还能复制 block 实现并行采样。

效果是，显存浪费从 60% 到 80% 降到 4% 以内。这些分块、映射、复用，全是 vLLM 软件层的逻辑，和硬件 cache 无关——物理显存还是走 PyTorch 到 CUDA runtime 分配。

再看量化，支持量化，和支持非量化，区别到底在哪：不只是执行时换一个对应精度的 kernel 那么简单，因为量化是精度、反量化参数、打包存储、混合精度这几件事的组合。以 group-wise INT4 为例。

• 非量化的 linear：x 和 W 都是 FP16，一个 FP16 GEMM kernel 直接搞定。

• INT4 的 linear：要先解包权重（INT4 是两个值挤在一个 byte 里），读每组的 scale 和 zero-point，反量化，再做 GEMM；而且很多硬件没有原生 INT4 单元，得 unpack 成 INT8 再算。

更关键的是混合精度：量化几乎都是部分量化，只量化线性层，norm 和激活仍是 FP16，所以图里 INT8 和 FP16 混杂。编译栈要额外做两件事——插入反量化和重量化节点，做反量化、GEMM、量化的融合 pass。这才是支持量化的真实成本，比加几条指令大得多。

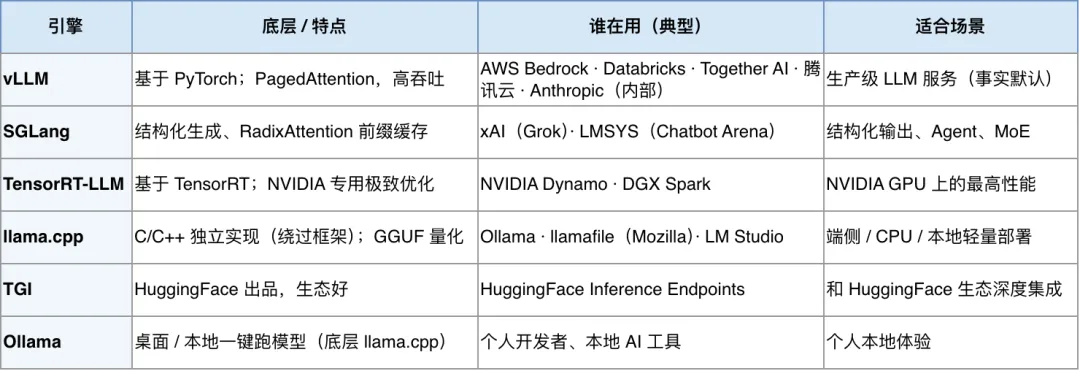

2.3 主流推理引擎对比

格局上，vLLM 是生产环境的事实默认，生态最全、采用者最多；SGLang 靠结构化输出和前缀缓存在 Agent、MoE 场景崛起，xAI 的 Grok 就在用它；TensorRT-LLM 是 NVIDIA 自家生态里的极致性能选择；llama.cpp、Ollama 占据本地、端侧、无 GPU 的轻量市场。对推理芯片来说，vLLM 是绕不开的——2.5 节讲的支持 PyTorch 后端，最终目的就是让 vLLM 跑在推理芯片上。

2.4 推理引擎和框架的关系

推理引擎分两类：一类构建在框架之上，比如 vLLM 依赖 PyTorch、TensorRT-LLM 依赖 TensorRT，复用框架的算子；另一类完全独立，比如 llama.cpp 用 C、C++ 从头写，直接调 CUDA、Metal，绕过框架。所以推理引擎和框架不是串行依赖，而是并行协作——引擎决定跑什么服务、怎么调度，框架和算子决定具体怎么算。

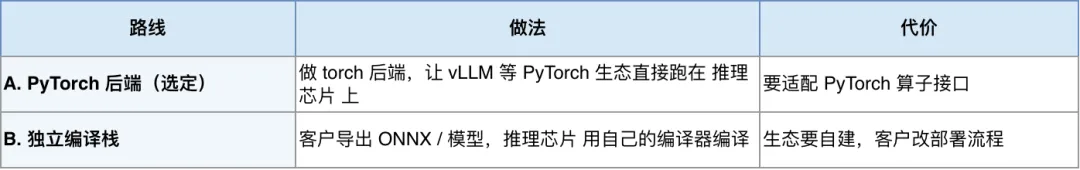

2.5 建议部署方案

支持 PyTorch 后端的本质，是做一个 torch 后端。PyTorch 内部有 Dispatcher 机制，每个算子按 DispatchKey 分发到不同后端，比如 CPU、CUDA、MPS、XLA。给推理芯片注册一个自己的 DispatchKey，就能让 PyTorch 算子落到推理芯片的硬件上跑。

要做的四件事（按工作量排序）：

• 设备注册：把推理芯片注册成 device（自定义 device），注册 DispatchKey。

• 算子实现：给算子提供推理芯片的实现，这是最大工作量——PyTorch 有 2000 多个算子，常用的几百个，先覆盖 vLLM 的核心子集。

• 内存和张量管理：推理芯片上的 allocator、Storage、Stream、Event。

• 编译栈集成：算子的实现，内部调推理芯片的图编译、算子库、算子编译。

参考对象：昇腾的 torch_npu 是直接对标，还有 AMD 的 ROCm，以及 PyTorch 2.x 的 PrivateUse1 机制——这是第三方设备注册的标准接口，走它，别自造协议。

关键理解：后端是壳，编译栈是核。torch 后端主要是算子分发和内存管理的适配层；真正决定推理芯片推理性能的，还是自己的图编译、算子库、算子编译、运行时。客户无感地继续用 PyTorch、vLLM，底层偷偷换成推理芯片的编译栈，这就是 torch_npu 给昇腾做的事。

 ① 怎么注册后端：Dispatcher → PrivateUse1

 PyTorch 内部有个 Dispatcher，也就是分发器，每个算子执行时按 DispatchKey 路由到不同后端，比如 CPU、CUDA、MPS。昇腾 NPU 作为第三方硬件，挂在 PrivateUse1 这个 DispatchKey 上。注册一个 NPU 算子分两步——用 TORCH_LIBRARY 定义算子 schema，用 TORCH_LIBRARY_IMPL 把实现绑定到 PrivateUse1。

// 1. 定义算子 schemaTORCH_LIBRARY(ascendc_ops, m) {    m.def("ascendc_add(Tensor x, Tensor y) -> Tensor");}// 2. 注册 NPU 实现（绑定到 PrivateUse1）TORCH_LIBRARY_IMPL(ascendc_ops, PrivateUse1, m) {    m.impl("ascendc_add", TORCH_FN(ascendc_ops::ascendc_add));}

补充一句：定义 schema 和写算子不是一回事。schema 只声明这个算子叫什么、吃什么、吐什么，不写具体怎么算；写算子才是真正实现计算逻辑。就像 C++ 里的函数声明和函数定义——m.def(...) 是声明签名，ascendc_add 的函数体才是实现，m.impl(...) 把两者绑定、挂到某个后端。之所以拆成两步，是因为同一个 schema 可以让 CPU、CUDA、NPU 各自写一套实现，Dispatcher 靠 schema 做类型检查和路由。

注册后，用户写 x + y，Dispatcher 发现 x、y 在 NPU 上，就把 add 算子路由到 NPU 的实现，这就是后端的含义。

② 代码怎么变成图

PyTorch 的代码变图、eager 与图模式的区别，详见 3.2 和 3.5。这里只需记住昇腾的结论——昇腾是「图模式为主场」，GE 图引擎是标准路径，eager 只是为兼容 PyTorch 生态补的路径。

③ 图怎么拆算子

GE，也就是图引擎，拿到图后做图级优化，比如算子融合、常量折叠、内存规划，再把编译图拆成执行图——每个算子在执行时又被拆成几个 Host Kernel：InferShape、Tiling、AllocMem、Launch。其中 Tiling 是昇腾的特色：Host 侧先算好这个算子要切几块、每块的形状和参数，再下发给 Device 执行。

④ 所谓的「服务」是什么

这里的服务，指 vLLM 这层提供的推理服务——在 CPU 上起一个 web 服务器，把模型包装成 HTTP、gRPC 接口，客户端发一个请求，服务端流式吐回 token。关键在于 Host CPU 和 Device NPU 的分工：CPU 是大脑，管流程；NPU 是算力，管计算。

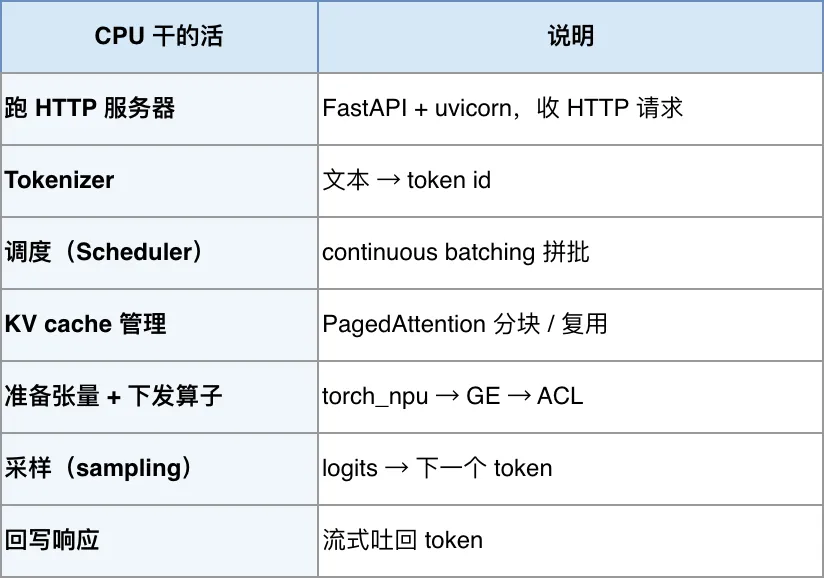

 Host CPU 干的活（全是控制类、不重算力）：

前置背景：LLM 是怎么吐答案的，也就是自回归。一个请求的完整回答是一串 token，但这串 token 不是一次性算出来的，而是循环 N 次、每次生成 1 个——每次把 prompt 加已生成的 token 作为输入，预测出下一个 token，拼上去再预测下一个，直到出现 EOS 结束标记。原因在于，下一个 token 依赖前面所有 token，要回头算 attention，所以只能一个一个来，这就是自回归。

补充一下，continuous batching，也就是连续批处理，在做什么。LLM 是自回归的，每个请求生成的 token 数不一样，有的 10 个就结束，有的 1000 个。传统 static batching 是凑满一批、一起算、整批结束、换下一批，导致早结束的请求要等慢请求，GPU 空转。continuous batching 把调度粒度细化到每生成一个 token 的每一轮：有请求生成 EOS 就立刻踢出 batch、腾位给新请求，有新请求立刻塞进当前 batch。效果是 GPU 几乎没有空窗，高并发下吞吐提升好几倍，类比就是公交车等满才发、地铁随时上下。这也是 vLLM 能成为生产默认推理引擎的核心原因之一。

软件栈，从上到下：FastAPI、uvicorn 做 HTTP 服务器，vLLM 做调度和 KV cache，PyTorch 加 torch_npu 做算子分发，CANN 的 GE 和 ACL 做图优化和任务下发，再往下是 NPU 驱动，最后是 NPU 硬件。

协议：对外是标准 HTTP，用的是 OpenAI 兼容 API，比如 POST /v1/chat/completions，也支持 gRPC；Host 和 Device 之间走 PCIe 加 ACL Runtime API，不是 HTTP。

⑤ Host 和 Device 的交互分工

• Host（CPU）：控制流、图编译、Tiling 参数计算、内存分配、任务下发。擅长复杂逻辑，不擅长高并行计算。

• Device（NPU）：核函数执行（AI Core 达芬奇）、数据搬运。擅长高并行计算。

• 交互：Host 下发一个算子后不等结果、继续调度下一个，Device 同时执行已下发的任务——两者异步并行，Host 下发的开销和 Device 执行的时间重叠。

最核心的一点：CUDA 世界里，图编译是可选的优化；昇腾世界里，图模式是架构主场。这是理解昇腾这类 NPU 编程模型最关键的区别。

三、框架：把代码变成图

先厘清两个阶段。本章讲的代码变成图，是训练、开发阶段的事，你写 Python 代码，比如 nn.Linear 那套，框架把它转成图。而模型文件，比如 .onnx、.om 这些二进制，是部署阶段的产物，训练完导出、再编译生成。到部署时，代码和框架都不在了，只剩编译好的模型文件。两者是先后两步，别混淆。

框架这一层的核心职责只有一个：把用户的 Python 代码变成计算图，也就是图 IR。这个职责训练和推理共用，训练时用图做反向传播，推理时用图做前向。所以框架不是训练专用，而是训练和推理的公共基础，图编译的一切优化，前提都是框架先把图交出来。

3.1 框架的职责：把代码变成图

• 定义模型：用 Python 描述网络结构，比如层、激活、连接。

• 自动求导：反向传播自动算梯度，不用手写。

• 训练：优化器更新权重、分布式训练、混合精度等。

• 产出图：把模型转成计算图，交给下游图编译。

3.2 两种编程范式：define-and-run vs define-by-run

这是理解所有框架差异的总纲：

• define-and-run，也就是先定义、后执行的静态图：先把整张图构建出来，再喂数据执行，执行前就能看到全局、做图级优化，代表是 TensorFlow 1.x。

• define-by-run，也就是边定义、边执行的动态图：代码执行到哪算到哪，灵活好调试，但看不到整张图，图优化无从下手，代表是 PyTorch 的 eager。

一句话：静态图 = 图优先（好优化），动态图 = 体验优先（好写）。整个框架演进史，就是这两者互相靠拢的历史。

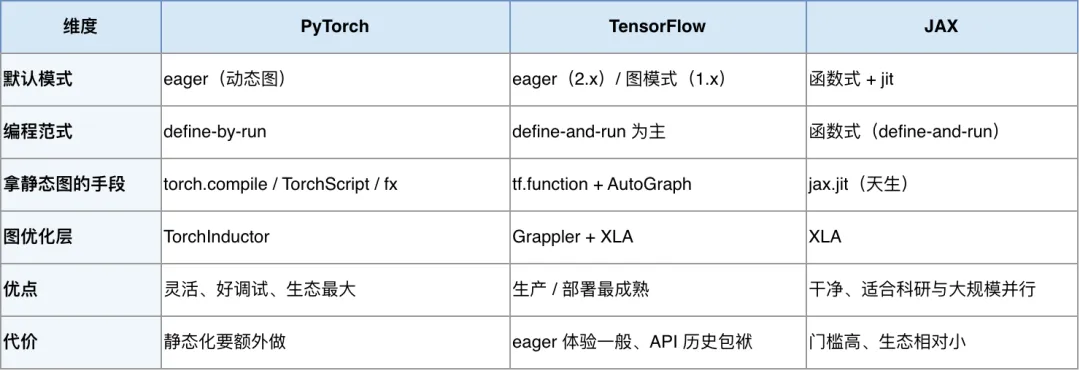

3.3 三大框架对比

3.4 JAX 详解：函数式版的「PyTorch」

JAX 是 Google 开发的开源高性能数值计算库，2018 年发布。一句话定位：带 XLA 编译器、能自动求导、编译、向量化的 NumPy。它的 API 和 NumPy 几乎一样，也就是 jax.numpy，底层通过 XLA 编译器自动跑到 CPU、GPU、TPU。

最根本的区别在于函数式编程。PyTorch 是面向对象的，权重封装在 nn.Module 里；JAX 是纯函数式的，模型不持有任何状态，参数必须从外面显式传入。

# PyTorch：参数在模型内部out = model(x)# JAX：参数显式传入，模型是纯函数out = model_fn(params, x)

核心能力：四个函数变换——jax.grad（自动求导，还能求高阶导）、jax.jit（即时编译，天生静态图）、jax.vmap（自动向量化）、jax.pmap（多设备并行）。这些变换可以自由组合，如 jit(grad(vmap(f)))。

几个反直觉的细节：随机数要显式传 key，也就是 jax.random.PRNGKey，结果完全可复现；没有 zero_grad、backward、step 这套东西，参数更新是一次组合函数调用；天生就是静态图，没有 eager 和 graph 的切换。

谁在用：DeepMind 的 Gemini、Anthropic 的 Claude 是两大主力，Google 内部大量使用。JAX 配 Google TPU 是最强组合，XLA 最初就是为 TPU 设计的。

选型建议：快速研究迭代、灵活调试、生态最全，就用 PyTorch；用 TPU、要自定义梯度和高阶导、超大规模多设备训练、追求可复现，就用 JAX。一句话，JAX 是函数式版的 PyTorch，门槛高、调试难，但在 TPU、大规模分布式、高阶微分这些前沿场景更强，是研究圈增长最快的框架。

3.5 推理时框架做了什么：从 Python 代码到图 IR

先厘清：代码是结构，权重是数据。PyTorch 模型由两部分组成，代码只定义网络结构，比如 nn.Linear(10, 20) 表示这一层是全连接、输入 10 维输出 20 维；权重是训练出来的具体数值，单独存在 .pth 文件里。推理时，先跑代码把结构搭起来，权重先随机占位，再 load_state_dict 把训练好的权重填进去。所以代码表示网络和权重固定不矛盾，它们是结构和数据两个东西，靠 load_state_dict 组装。

框架在推理时最核心的一件事，是把「用户的 Python 代码」转成「图 IR」。用一个具体例子看全过程：

① 用户的 Python 代码（你写的模型 + 前向）：

import torchdef my_model(x, w1, b1, w2, b2):    x = torch.matmul(x, w1) + b1   # 线性层 1    x = torch.relu(x)               # ReLU 激活    x = torch.matmul(x, w2) + b2   # 线性层 2    return x

​② 用什么转换成图 IR：

不是 MLIR，而是 PyTorch 自己的图表示，常用三种——torch.fx 符号化 trace、TorchScript、TorchDynamo（torch.compile 捕获字节码）。它们的输入是「Python 函数 / 模型」，输出是「图 IR」。

③ 图 IR 长什么样（用 torch.fx 符号化 trace 后打印 graph）：

graph():    %x    : placeholder(target='x')    %w1   : placeholder(target='w1')    %b1   : placeholder(target='b1')    %mm1  : call_function(target=torch.matmul, args=(%x, %w1))    %add1 : call_function(target=torch.add,     args=(%mm1, %b1))    %relu : call_function(target=torch.relu,    args=(%add1,))    %mm2  : call_function(target=torch.matmul, args=(%relu, %w2))    %add2 : call_function(target=torch.add,     args=(%mm2, %b2))    return %add2

④ 这张图 IR 是什么：

节点 = 算子（matmul / add / relu），边 = 张量（%x → %mm1 → %add1 → %relu → ...）。它就是一个「数据流图（DAG）」——把原来「一行行 Python 代码」变成「算子之间的依赖关系」。图编译层（第四章）就是在这张图上做融合、改写、内存规划。

输入输出总结：输入是用户的 Python 模型代码，也就是 nn.Module 或函数；输出是图 IR，节点是算子、边是张量。这个转换由 torch.fx、TorchScript、TorchDynamo 完成。MLIR 是 LLVM 生态的另一套 IR，PyTorch 默认不走它，只有 torch-mlir 这类进阶项目才会把 PyTorch 图转成 MLIR。

其他框架怎么生成图：

• TensorFlow：用 tf.function 装饰器 + AutoGraph——AutoGraph 会把 Python 函数里的 if / for 控制流自动转成图的表示；1.x 时代更是天生静态图（先建图再执行）。

• JAX：天生就是图——函数式编程 + jax.jit，代码即图，交给 XLA 编译，没有 PyTorch 那种「先 eager 再捕获」的转换步骤。

静态图和动态图的区别，详见 3.2。这里只需记住一个衔接：PyTorch 默认是动态图，也就是 eager，所以要拿静态图，才用 torch.compile 去捕获，这正是本节讲的内容。

推理时 .om 文件怎么变成图、怎么运行：.om 是昇腾 ATC 工具编译出的离线模型，里面已经包含了优化后的计算图、每个算子的二进制 kernel、权重，不是纯二进制待重新解析。

整条链路：训练时 Python 代码变成图，导出 ONNX，ATC 做图优化和算子编译，生成 .om 文件；部署时 aclmdlLoadFromFile 加载，aclmdlExecute 按图逐算子下发 kernel 到 NPU 执行。

关键：图在 ATC 编译阶段就已经定好了，推理时不是重新变图，而是加载图、执行 kernel。所以 .om 文件里，图结构和 kernel 二进制都已经是编译好的产物。

四、图编译器：把图优化好

图编译是框架之下的一层，处理计算图级别的优化。它决定该有哪些算子，把整张图组织得高效。

4.1 计算图基础

​

如上图所示，计算图把模型表达成一张图，节点是算子，边是数据流，也就是 tensor。比如 y = ReLU(W·x + b) 是一条链：x 到 MatMul，再到 Add 加 bias，再到 ReLU，最后到 y。

图编译的前提是「静态化」——把动态图转静态图（静态图 / 动态图的区别见 3.2），才能拿到整张图做优化。

4.2 图编译的核心优化

图编译的优化里，算子融合最重要、收益最大，其他几个都是辅助，包括图改写、内存优化、常量折叠、死代码消除。原因是 AI 推理的瓶颈在内存带宽，不在算力，所以一切优化都围绕减少中间结果的读写。

算子融合，是最重要的优化，把多个算子合并成一个，中间结果留在片上，不写回内存。最经典的例子，MatMul、Bias、ReLU 三个算子。

融合前：x → MatMul → 写回内存 → Add(bias) → 写回内存 → ReLU → 写回内存 → y        （中间结果要读写 3 次，全是显存带宽的浪费）融合后：x → FusedMatMulBiasReLU → y        （三个算子合成一个 kernel，中间结果留在寄存器 / 片上，一次算完）

怎么识别「可以融合」：在图里做模式匹配，找「Conv+BN+ReLU」「MatMul+Bias+激活」这类常见序列；同时满足两个条件——第一个算子的输出只被第二个用（单消费者）、中间结果能留在片上。最容易融合的是逐元素算子（ReLU / BN / Add），因为它们点对点操作、不改数据布局。

价值：一个融合省 1 到 2 次显存读写，多个融合累积下来，推理能提升 20% 到 50%，这是所有图优化里最划算的一笔。NVIDIA 的 TensorRT、TorchInductor，昇腾的 GE，都把它作为核心 pass。

其他几个优化（辅助）：

• 图改写，也就是 Graph Pass：模式匹配后做等价替换，比如 x 乘 1 换成 x，把图改写成更容易融合、执行的形式，为融合铺路。

• 内存优化：分析 tensor 的存活区间，不重叠的就复用同一块内存，省显存、不省时间，让更大模型能跑。

• ​常量折叠、死代码消除：编译期算掉常量，删掉没有输出的算子，小收益但免费。

4.3 图捕获 / 静态化（怎么拿到静态图）

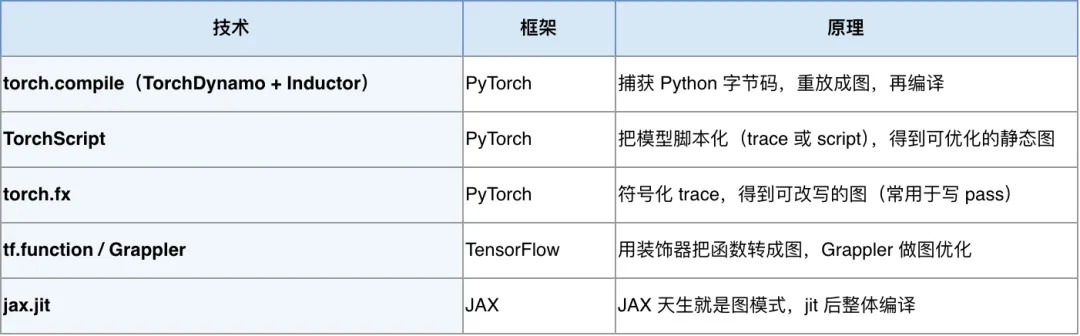

这是图编译最工程化的一环——不同框架有不同的「把动态图转静态图」手段：

跟着流程图走一遍。torch.compile 是 PyTorch 2.0 的编译入口，核心是两段式：TorchDynamo 捕获图，Inductor 生成 kernel。

①② 字节码是什么：Python 代码执行前，会先被编译成字节码，这是一种中间指令。解释器真正执行的是字节码，不是源码。TorchDynamo 就在字节码这一层拦截。

③ 字节码重放和 graph break：TorchDynamo 逐条读字节码，判断每条是不是 PyTorch 算子。是，就记录进图；不是，比如 if、for、普通计算，就退回解释器执行。遇到无法静态分析的代码，比如数据相关的 if、未知函数调用，就断图，也就是 graph break，这段当普通 Python 跑，之后重新捕获下一段。所以一个函数可能切成图 1、原生代码、图 2，多段。

④ 输出 FX Graph（torch.fx 的图表示，节点 = 算子、边 = 张量）：

graph():    %x    : placeholder(target='x')    %mm1  : call_function(target=torch.matmul, args=(%x, %w1))    %add1 : call_function(target=torch.add,     args=(%mm1, %b1))    %relu : call_function(target=torch.relu,    args=(%add1,))    return %relu

Triton 代码长什么样（Inductor 融合后生成的，示意）：

@triton.jitdef fused_mul_add_relu(x_ptr, w_ptr, b_ptr, out_ptr, N, BLOCK: tl.constexpr):    pid = tl.program_id(0)                     # 当前线程块 id    offs = pid * BLOCK + tl.arange(0, BLOCK)   # 这块负责哪些元素    mask = offs < N    x = tl.load(x_ptr + offs, mask=mask)       # 从内存加载（显式）    w = tl.load(w_ptr + offs, mask=mask)    b = tl.load(b_ptr + offs, mask=mask)    out = x * w + b                            # 计算    out = tl.maximum(out, 0)                   # relu    tl.store(out_ptr + offs, out, mask=mask)   # 写回内存（显式）

这段 Triton 代码在说什么：它不像普通 Python「一行算一个数」，而是描述「一个线程块（block）并行地处理一块数据」——tl.program_id(0) 拿块 id、tl.arange 算出这块负责哪些下标、tl.load / tl.store 显式读写内存。这就是 kernel 语言：描述「硬件上怎么并行算」。

后端是干什么的：Triton 代码不能直接跑，要先被 Triton 编译器翻译。Triton 编译器分两段，先把 Triton 代码编译成 Triton IR，这是和硬件无关的中间表示；再由后端把 Triton IR 翻译成特定硬件的机器码。NVIDIA 后端翻译成 CUDA 二进制，AMD 后端翻译成 HIP 二进制，Ascend 后端翻译成 Ascend 二进制。

最终 kernel 是二进制的，不是源码。整个链路的产物是二进制机器码，直接下发到硬件执行，不是 Triton 源码，更不是 Ascend C 源码。Ascend C 是另一条完全不同的路，开发者手写 Ascend C 源码，由 CANN 的 Ascend C 编译器编译成二进制。torch.compile 默认不走它，走的是 Triton 到 Ascend 后端到二进制。

补充介绍一下Triton 之前的 kernel 语言。Triton 准确说是 kernel DSL，也就是写 kernel 的高级语言，不是中间表示 IR。在 Triton 之前，生成 kernel 有三类：底层手写语言，比如 CUDA C++、OpenCL、HIP、Ascend C，性能最高但门槛最高，要手动管线程 id、共享内存、tile；张量 DSL，比如 Halide、TVM，用算法和调度分离来自动生成代码；Polyhedral 编译，比如 PPCG、Pluto，用多面体模型自动优化循环。其中最关键的转折是 Halide，MIT 2012 年提出算法和调度分离的思想，先用纯函数写算什么，再用 schedule 原语描述怎么算得快，编译器据此自动生成代码，这个思想直接启发了 TVM。Triton 的定位是卡中间，比 CUDA C++ 高层，不用手动管线程和共享内存，比 Halide、TVM 直观，用类 Python 直接写 kernel，所以成了 Inductor 的默认选择。

为什么用字节码重放，而不是 trace 或 script：trace 是跑一遍记录，遇 if 控制流会漏掉没走到的分支；script 是解析 AST，对 Python 动态特性支持差；字节码重放靠 graph break 兜底，最通用。整个链路涉及的 IR 是：TorchDynamo 捕获，FX Graph 是 PyTorch 自己的图 IR，不是 MLIR，Inductor 生成 kernel，默认用 Triton 这个中间语言，多后端。

五、算子库与算子编译

图编译决定该有哪些算子，接下来是每个算子怎么跑。这一步有两条并列路径：算子库，用现成的 kernel；算子编译，现编译 kernel。

5.1 算子库（Kernel Library）

算子库是预编译好、手工高度优化的 kernel 集合，图编译做「算子选择」时优先调用。分两大阵营： NVIDIA 的 CUDA 算子库：

• cuBLAS：BLAS 标准的 GPU 实现，GEMM、GEMV、矩阵分解等基础线性代数，GEMM 是手写到汇编级的极致优化。

• cuDNN：深度学习原语库，卷积、池化、RNN、注意力，是训练推理里卷积类算子的主力。

• CUTLASS：不是预编译库，而是 C++ 模板库，你用它模板化地写 GEMM，编译期按指定的 tile 大小、数据类型展开成高效 kernel，可高度自定义。

• cuSPARSE、cuFFT、NCCL：分别做稀疏矩阵、快速傅里叶变换、多卡集合通信。

华为开源算子库（CANN，2025 年全面开源）：

• OPP 算子包：1400 多个标准算子，按功能解耦为 ops-math 做数学、ops-nn 做神经网络、ops-cv 做图像、ops-transformer 做大模型融合算子，比如 FlashAttention、MoE。

• ACLNN：单算子 C API，用 aclnn 直接执行算子，无需 IR 定义。

• ACLOP：基于图 IR 执行算子，也就是 acl_op。

• CATLASS：昇腾的算子模板库，对标 CUTLASS。

• torch_npu、op_plugin：PyTorch 在昇腾上的适配层，底层调用 ACLNN、ACLOP。

关键理解：算子库里的算子分两类。预编译的，比如 cuBLAS、cuDNN、OPP，直接调用；模板的，比如 CUTLASS、CATLASS，按需实例化、编译期展开。图编译优先查库，库没有的才走算子编译。

5.2 算子编译（Operator Compiler）

算子编译，把单个算子现编译成硬件代码，可以用 Triton、Ascend C、CUDA C++。核心是一套分块、循环变换、指令选择的流程。详细介绍可以看我的上一篇公众号文章。以 GEMM 为例，看伪代码。

# 原始 GEMM：三层循环，数据反复读写全局内存for i in range(M):  for j in range(N):    for k in range(K):      C[i, j] += A[i, k] * B[k, j]# tile 分块后（算子编译生成的逻辑，数据分块留在片上）for i_block in range(0, M, TILE_M):  for j_block in range(0, N, TILE_N):    C_tile = zeros(TILE_M, TILE_N)          # 输出块放寄存器    for k_block in range(0, K, TILE_K):      A_tile = load(A[i_block:i_block+TILE_M, k_block:k_block+TILE_K])  # 加载 A 块到共享内存      B_tile = load(B[k_block:k_block+TILE_K, j_block:j_block+TILE_N])  # 加载 B 块      C_tile += A_tile @ B_tile             # 用 Tensor Core 矩阵乘指令    store(C[i_block:i_block+TILE_M, j_block:j_block+TILE_N], C_tile)    # 写回

这几步在做什么：

tile 分块——把大矩阵切成能放进片上 SRAM 的小块，减少全局内存访问（这是「内存墙」问题的核心解法）；

循环变换 + 向量化——重排循环顺序让访存连续、用 SIMD 一次算多个元素；

寄存器分配——把最热的数据（C_tile 累加器）放寄存器；

指令选择——选 Tensor Core / 向量指令做矩阵乘，而不是标量指令。

和算子库的关系：算子库负责成熟、高频的算子，比如 cuBLAS 的 GEMM 已经手写好；算子编译负责长尾、自定义的算子，比如库没有的融合算子。两者互补，这正是图编译先查库、查不到才编译的原因。

六、NVIDIA 与 Ascend 的实现

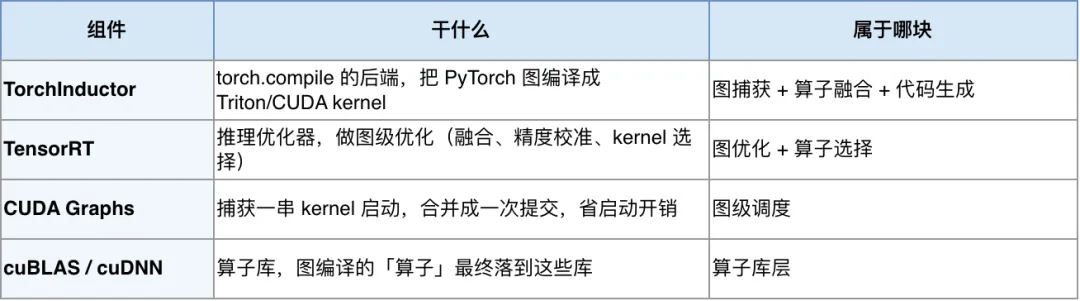

6.1 NVIDIA 的图编译栈

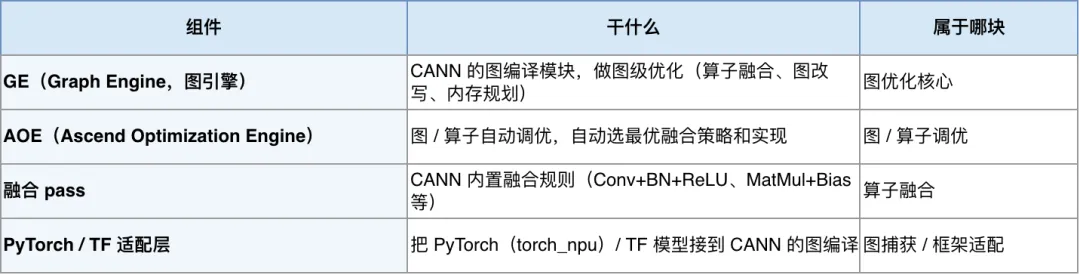

Ascend 图编译流程：模型到适配层转图，GE 做图优化，包括融合、改写、内存规划，各算子经 CCEC，也就是昇腾的算子编译器，编译成二进制，最后运行时执行。

七、Runtime 与驱动：软件怎么和硬件打交道

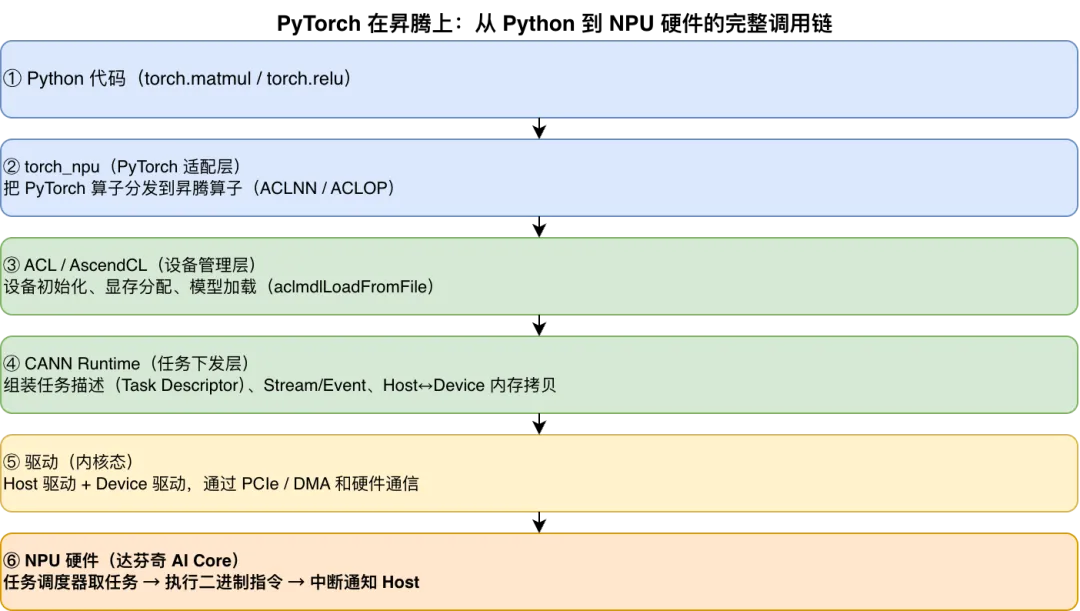

前面讲的是算子怎么编译成 kernel，这一章讲 kernel 怎么真正跑在硬件上。以 PyTorch 在昇腾上为例，看完整的调用链。

Runtime 做了什么：Runtime，也就是 CANN Runtime、AscendCL，是 Host 侧控制 NPU 的 API 层，做四件事，设备管理、内存管理、任务下发、同步机制。用一个完整的推理例子看，这是 ACL 的典型调用。

// 1. 初始化 + 设备管理aclInit(nullptr);aclrtSetDevice(0);                     // 指定用 0 号 NPUaclrtCreateContext(&ctx, 0);// 2. 加载编译好的离线模型（.om，里面是二进制 kernel）aclmdlLoadFromFile("model.om", &modelId);// 3. 分配输入输出内存（Device 侧 HBM）aclrtMalloc(&input, inputSize, ACL_MEM_MALLOC_HUGE_FIRST);aclrtMalloc(&output, outputSize, ACL_MEM_MALLOC_HUGE_FIRST);// 4. 输入从 Host 拷到 Device（Host↔Device 内存拷贝）aclrtMemcpy(input, inputSize, hostInput, inputSize, ACL_MEMCPY_HOST_TO_DEVICE);// 5. 下发执行（任务提交到硬件队列，立即返回）aclmdlExecute(modelId, input, output);// 6. 结果从 Device 拷回 HostaclrtMemcpy(hostOutput, outputSize, output, outputSize, ACL_MEMCPY_DEVICE_TO_HOST);// 7. 释放（反序）aclmdlUnload(modelId);aclrtDestroyContext(ctx);aclrtResetDevice(0);aclFinalize();

关键理解：aclmdlExecute 这步，Host 只是「把任务提交到硬件的任务队列」然后立即返回（异步）；NPU 在 Device 侧自己取任务、执行、完成后再通知 Host。这就是「Host 下发、Device 执行」的异步模型。

驱动做了什么：驱动分两层。Host 驱动在内核态，管设备管理、PCIe 通信、DMA、中断；Device 驱动跑在 NPU 侧，管 AI Core、内存。它是软件和硬件的最后一道边界，Runtime 的 API 最终变成对驱动的系统调用，驱动再通过 PCIe、DMA 和硬件寄存器交互。

算子最后怎么在硬件上执行：一个算子（已编译成二进制 kernel）在硬件上的执行路径：

• 组装任务描述：Runtime 把要执行哪个 kernel、参数、内存地址，打包成 Task Descriptor。

• 提交任务队列：Task Descriptor 写入硬件的任务队列，也就是 Task Scheduler。

• 调度执行：硬件任务调度器取任务，分配到空闲的 AI Core。

• 执行二进制：AI Core 执行 kernel 的二进制指令，做矩阵乘、向量运算，读写 HBM 内存。

• 完成通知：执行完触发中断，通知 Host 取结果。

一句话总结：Python 算子到 torch_npu 分发，ACL、Runtime 组装任务并下发，驱动通过 PCIe 把任务送到硬件，硬件调度器分配 AI Core 执行二进制 kernel，最后中断回 Host。软件侧，也就是 Host，只负责准备数据和下发任务；真正的计算在 Device 侧，由硬件异步完成。

八、总结与关键要点

• 八层全景：应用/模型 → 推理引擎 → 框架 → 图编译 → 算子库/算子编译 → 运行时 → 硬件。

• 推理引擎是「跑模型」的工具，训练框架是「造模型」的工具——两者职责不同，所以推理需要专门的引擎（KV cache、量化、批处理调度）。

• 框架决定能不能拿到图：define-and-run vs define-by-run，三大框架各有手段（torch.compile / tf.function / jax.jit）。

• 图编译是「图粒度」的优化层，在算子编译之上，先图后算子；算子融合是最重要、收益最大的优化。

• 算子库 vs 算子编译：算子库是现成的手工优化 kernel（cuBLAS/OPP），算子编译是现编译（Triton/Ascend C），互补。

• NV 与 Ascend 是两大参考：NV 靠 TorchInductor/TensorRT/CUDA Graphs，Ascend 靠 GE/AOE/融合 pass。
