添加平滑线的多彩柱形图,用Excel可以轻松完成

比较不同类别之间的趋势时，我们可以想到有好几种图表可用，比如简单的柱形图、折线图、条形图等等，今天小编就给大家介绍一种在多彩柱形图之上再用散点图添加平滑线，进一步直观地显示各个系列之间的变化趋势。

软件：Excel 2019

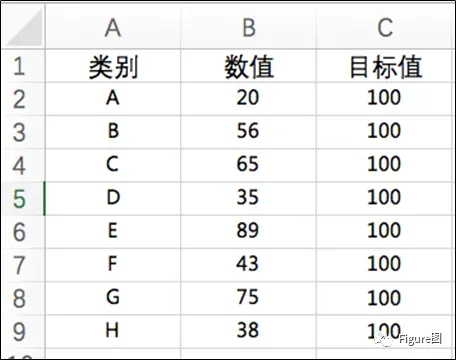

1. 打开Excel表格，新建并输入数据。

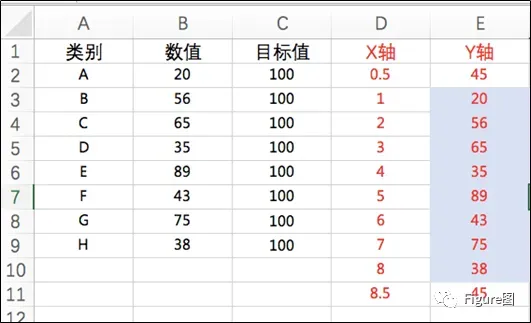

2. 添加散点图的数据表，包括X轴和Y轴的数据。

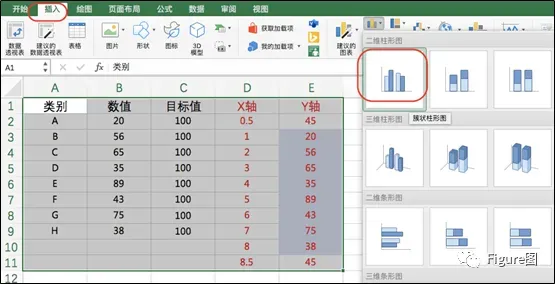

3.选中所有数据，依次点击“插入”→“柱形图”→“簇状柱形图”，插入图表。

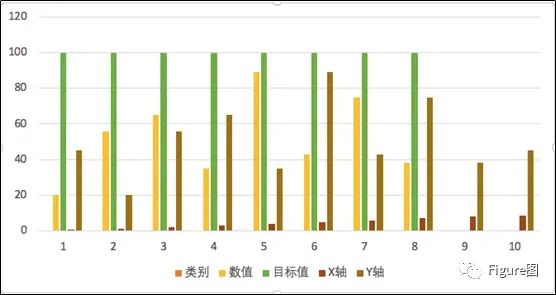

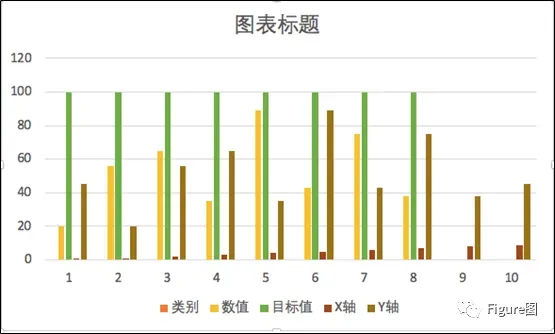

4. 插入后的默认图如下所示。

5. 将标题去除后如下所示。

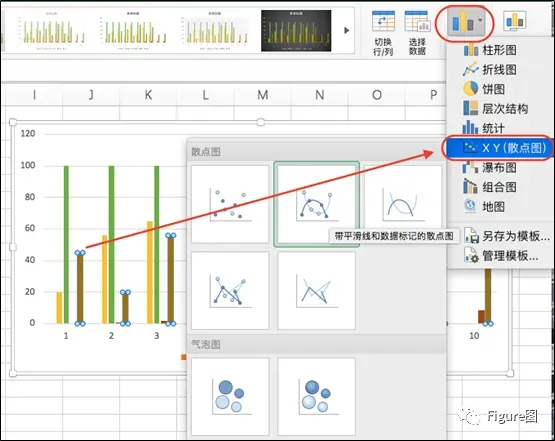

6. 选中Y轴所在系列，并通过菜单栏“更改图表类型”→“XY散点图”将选择为带平滑线的数据标记的散点图。

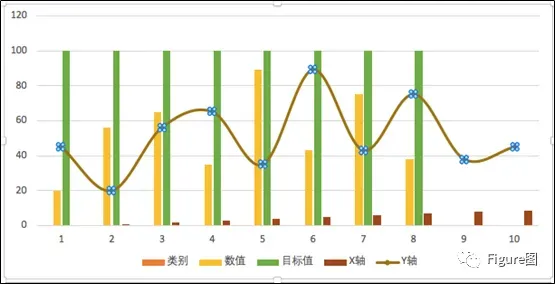

7. 更改后如下所示，但是这里的散点图没有对应我们之前设置的X轴数据。

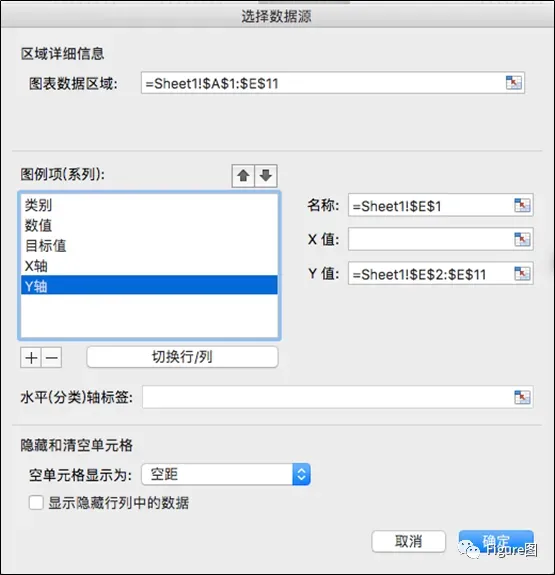

8. 所以先选择数据源，可见X值为空着的。

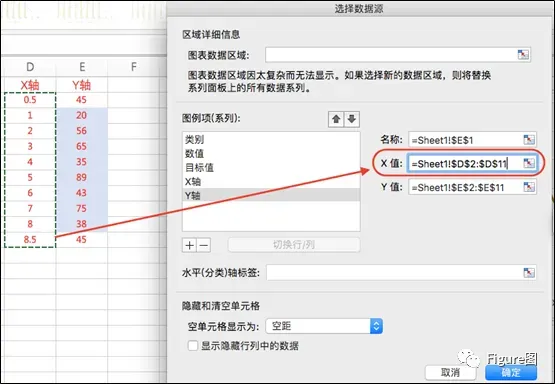

9.我们将X值的数据选择为数据表X轴的数据，并点击确定。

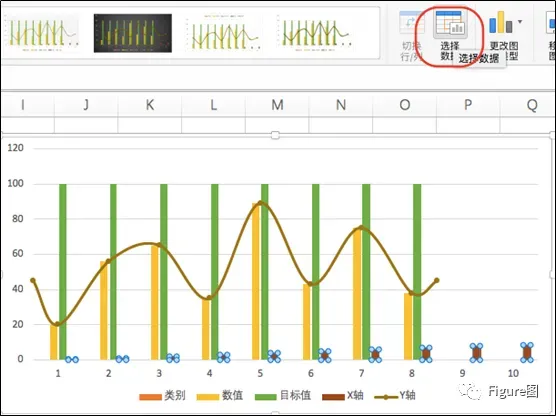

10. 这样出来的散点图就分别与我们目标数值分别对应了，但是X轴的数据显示的柱形图就多余了。

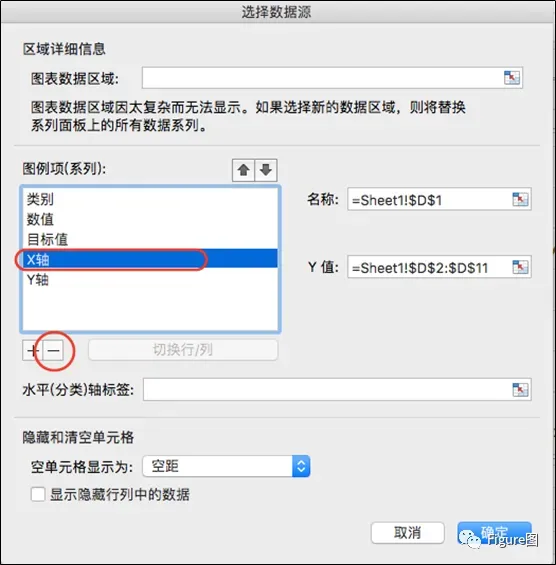

11. 所以接下来我们进一步选择数据源，然后将X轴这个系列删除。

12. 更改后如下所示。

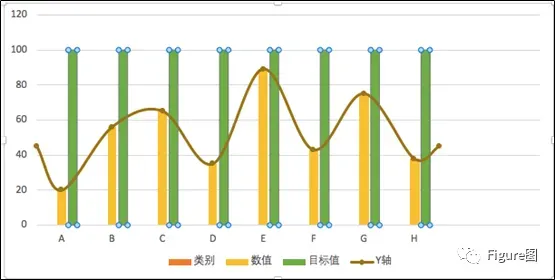

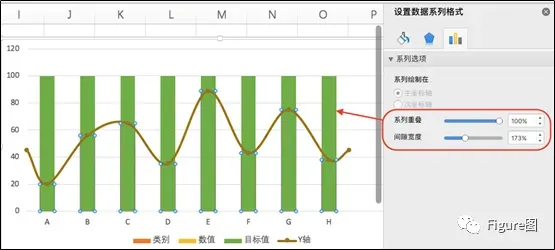

13. 我们进一步将两个柱形图合并，具体为将“系列重叠”设为100%。

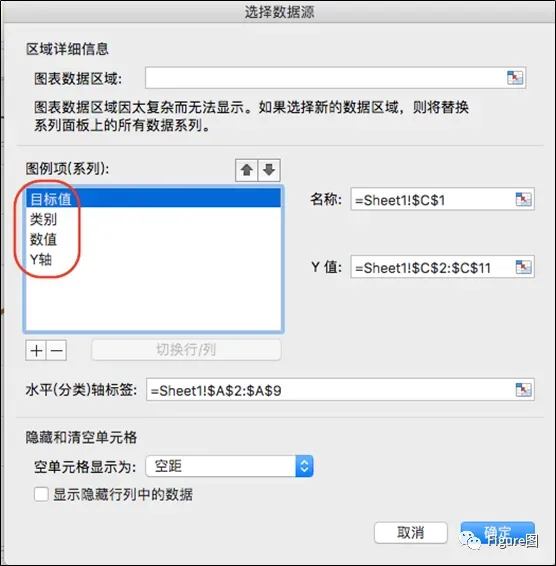

14. 由于目标值所在柱形图将实际数值所在的柱形图覆盖了，因此我们进一步选择数据源，将目标值这一系列移至最上面即可。

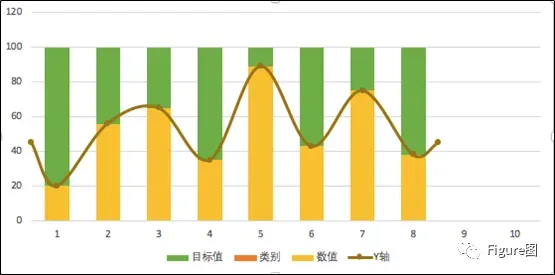

15. 调整完后如下所示。

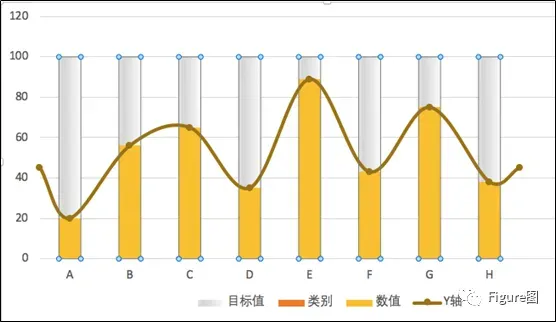

16. 基本的图形出来后，接下来就只剩下美化啦，首先可以将目标值所在柱形图调成灰色填充。

17. 再将实际数值所在的柱形图分别填充不同颜色。

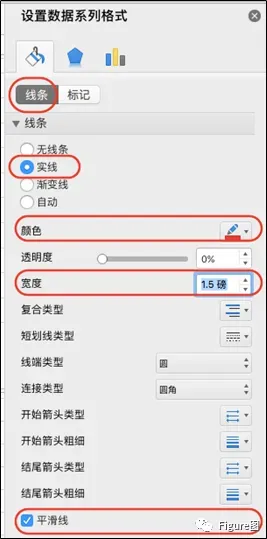

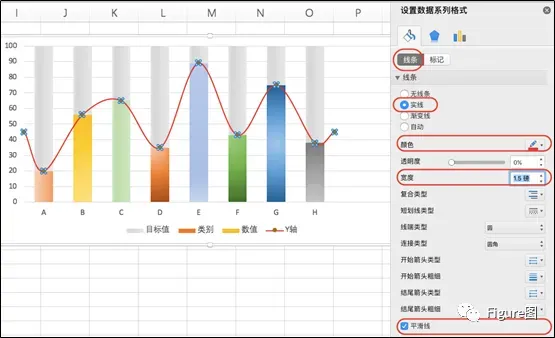

18. 进一步美化平滑线的线条格式。

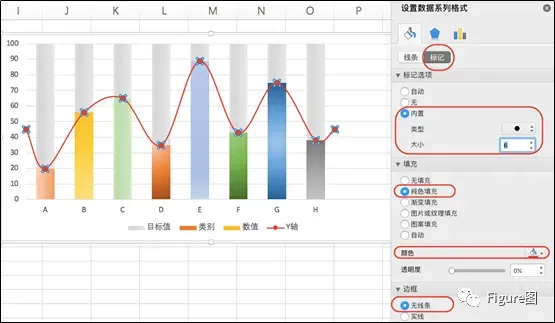

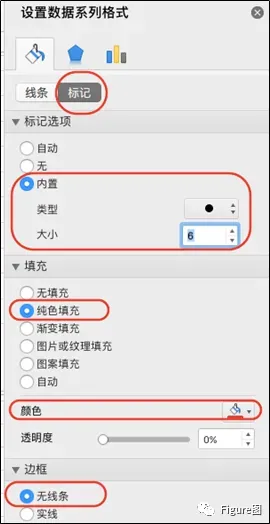

19. 还有标记点的格式。

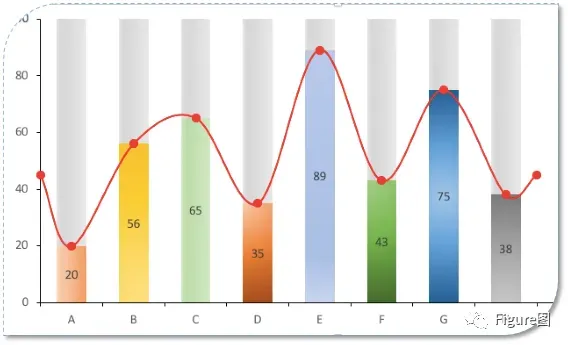

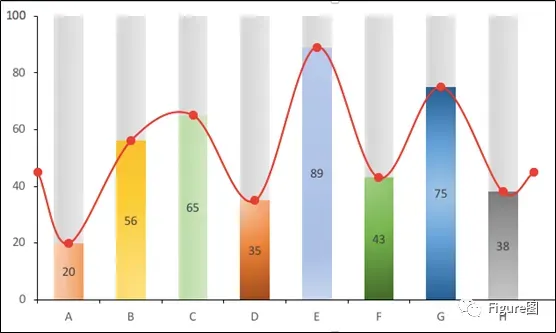

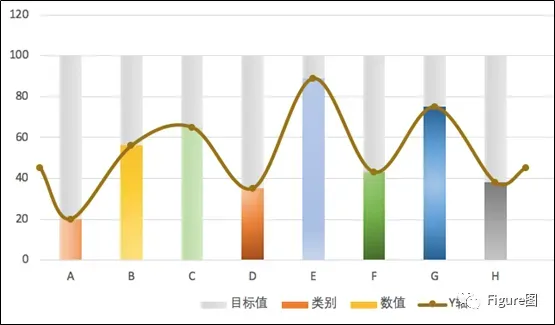

20. 这样添加平滑线的多彩柱形图就完成啦。

到此为止，基本都是我们之前学过的操作哦，所以学完的小伙伴赶紧动手试试吧。

不难吧！赶紧来试试吧！
