初中物理·光学大通关(凸透镜成像+光路图+平面镜成像)

📝 核心概念：

→ 焦距 f：焦点到凸透镜光心的距离

→ 物距 u：物体到透镜光心的距离

→ 像距 v：像到透镜光心的距离

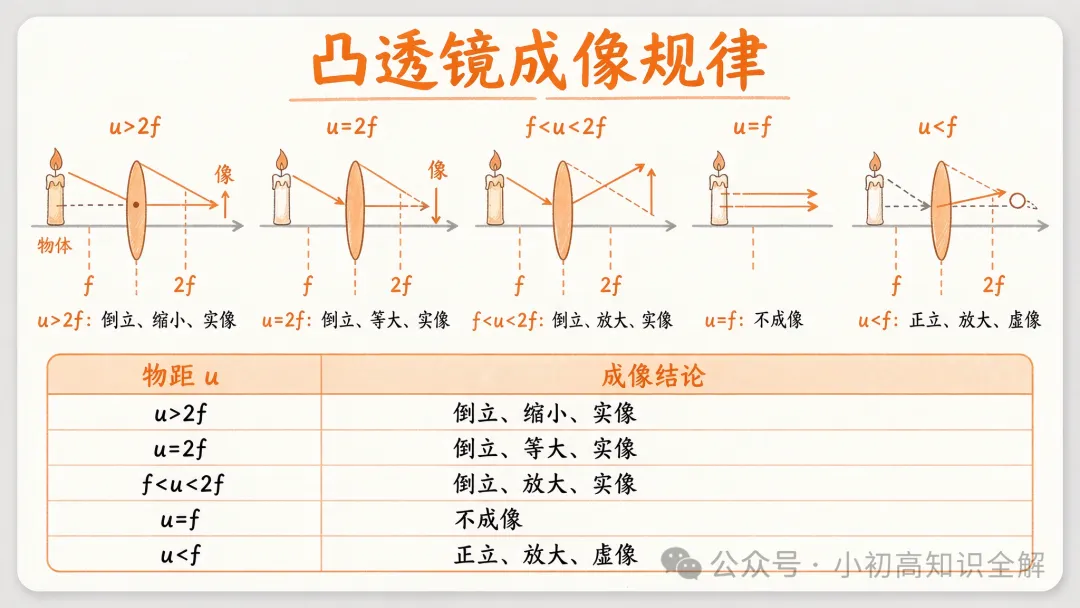

📊 成像规律表格（背下来！）：

① u > 2f → f < v < 2f → 倒立缩小实像（照相机原理📷）

② u = 2f → v = 2f → 倒立等大实像

③ f < u < 2f → v > 2f → 倒立放大实像（投影仪原理📽️）

④ u = f → 不成像（光线平行射出，探照灯）

⑤ u < f → 正立放大虚像（放大镜原理🔍）

🔑 动态规律：成实像时，物距减小→像距增大→像变大（物近像远像变大）

⚠️ 易错：①虚像不能呈在光屏上；②凸透镜对光有会聚作用，凹透镜有发散作用

💡 记忆口诀："一倍焦距分虚实，二倍焦距分大小；物近像远像变大，实倒虚正要记牢"

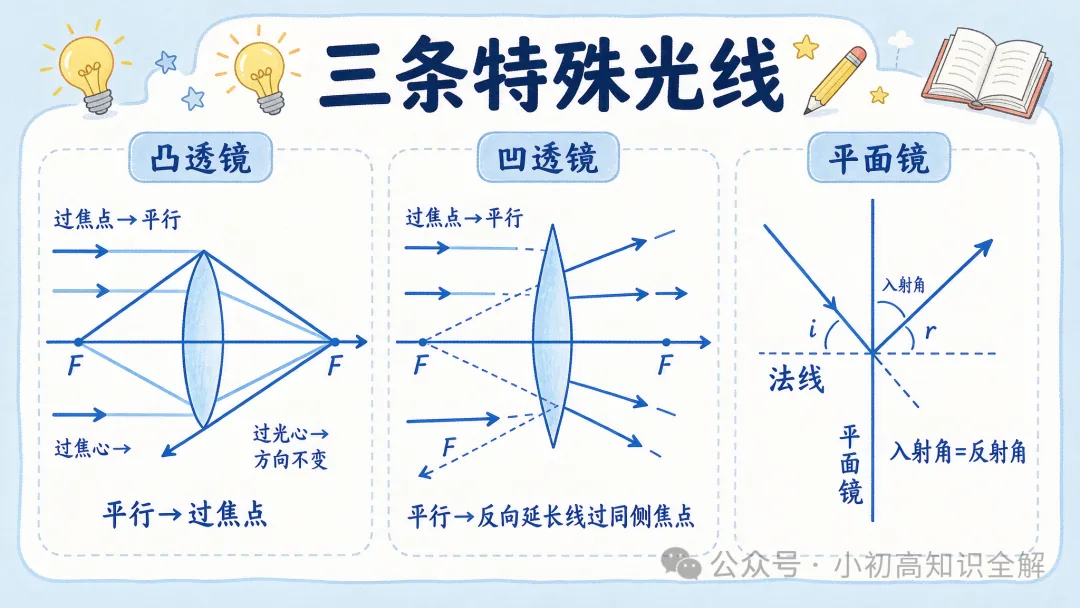

🔧 凸透镜三条特殊光线：

① 平行于主光轴的光线 → 折射后经过焦点

② 经过焦点的光线 → 折射后平行于主光轴

③ 经过光心的光线 → 传播方向不变

🔧 凹透镜三条特殊光线：

① 平行于主光轴的光线 → 折射后反向延长线经过同侧焦点

② 指向异侧焦点的光线 → 折射后平行于主光轴

③ 经过光心的光线 → 传播方向不变

🔧 平面镜光路图：

① 入射光线射向镜面，反射角等于入射角

② 法线用虚线表示，垂直于镜面

③ 入射光线和反射光线用实线+箭头表示方向

⚠️ 作图规范：实际光线用实线+箭头，辅助线（法线、反向延长线）用虚线，角度标注要标清楚

💡 记忆口诀："凸透三光线：平行过焦点，过焦点平行，过光心不变"

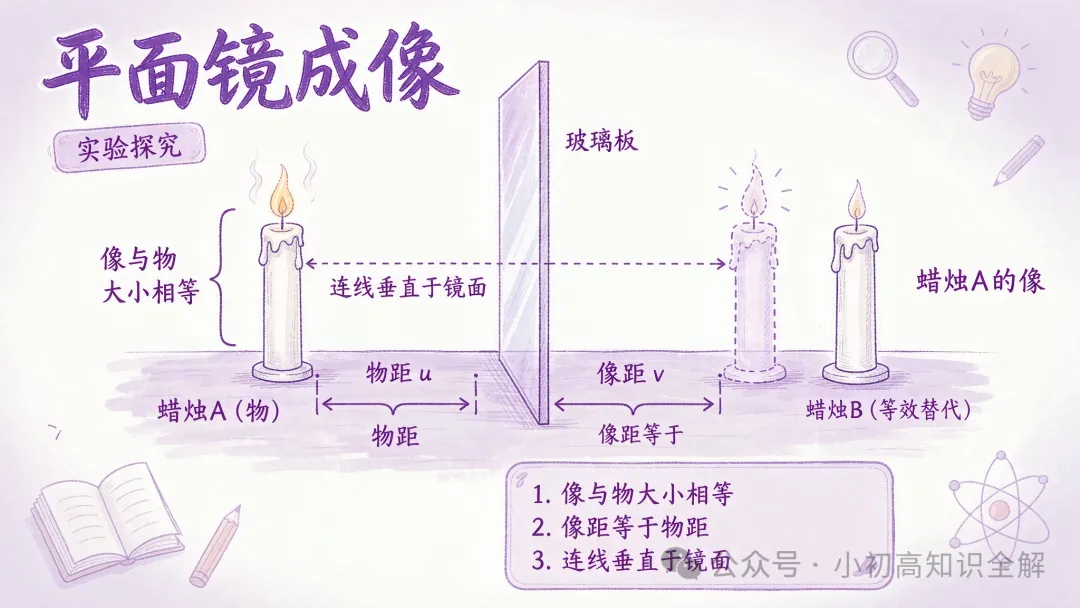

📝 四大特点：

① 像与物大小相等

② 像与物到平面镜的距离相等

③ 像与物的连线垂直于镜面

④ 平面镜成的是虚像（光屏接不到，是反射光线的反向延长线会聚而成）

🔍 实验要点（玻璃板代替平面镜）：

→ 用薄玻璃板（避免厚玻璃前后表面成两个像）

→ 玻璃板要竖直放置在桌面上

→ 用相同蜡烛确定像的位置（等效替代法）

→ 改变蜡烛位置，多次实验得出普遍规律

⚠️ 易错：①平面镜成像左右相反；②人靠近镜面，像大小不变（只是视角变大）；③水中倒影是光的反射形成的虚像

💡 记忆口诀："等大等距垂直连，平面镜成虚像；玻璃板竖直放，等效替代找像位"

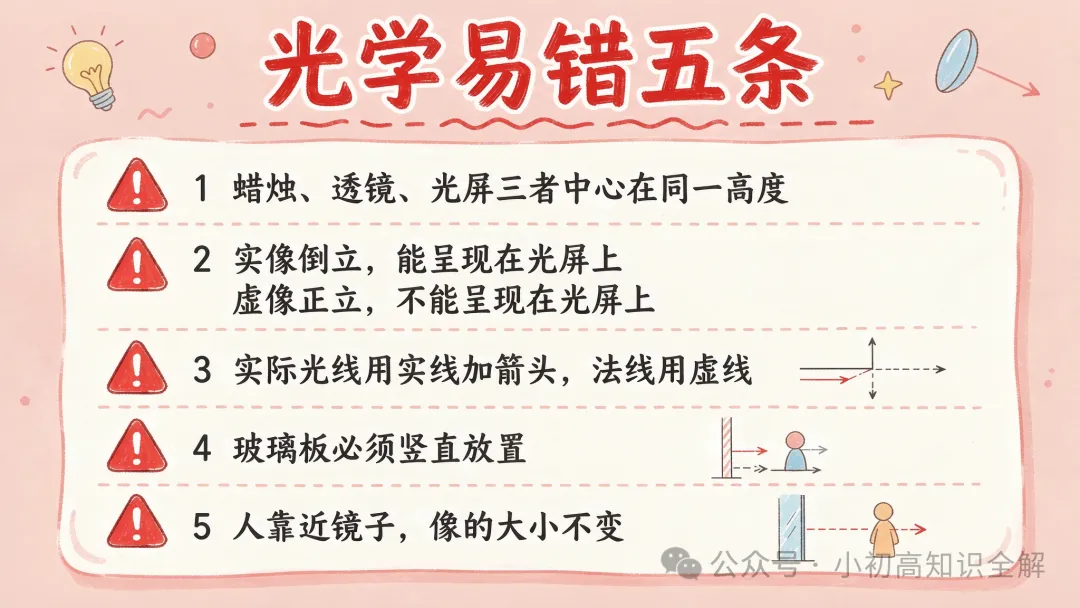

⚠️ 1. 凸透镜成像实验中，蜡烛、透镜、光屏三者中心要在同一高度（否则像偏上或偏下）

⚠️ 2. 实像都是倒立的，能呈在光屏上；虚像都是正立的，不能呈在光屏上

⚠️ 3. 光路图作图：实际光线用实线+箭头，法线、反向延长线用虚线

⚠️ 4. 平面镜成像实验中，玻璃板必须竖直放置，否则像和物无法重合

⚠️ 5. 人靠近平面镜时，像的大小不变（不要被眼睛骗了！）

🎯 一句话记住：一倍焦距分虚实，二倍焦距分大小；反射角等于入射角，平面镜成等大虚像！
