• 总体、路基横断面设计共用相同的专业设计模块，从底层实现数据互通。

• 总体设计的戴帽数据可传递给路基；

• 在路基中无缝衔接，进行戴帽深化设计。

• 路基深化戴帽成果可返回总体。

• 在总体中按路基成果生成图表。

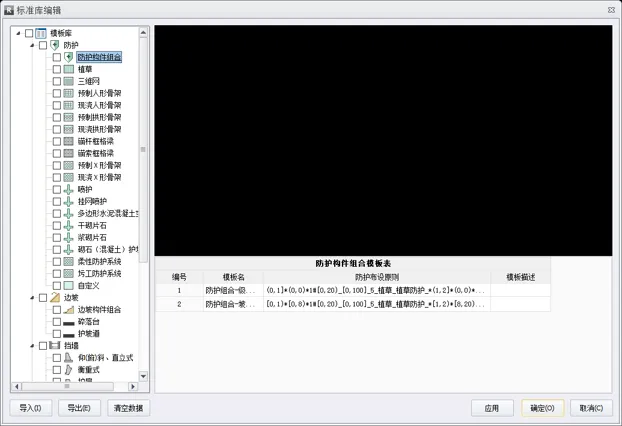

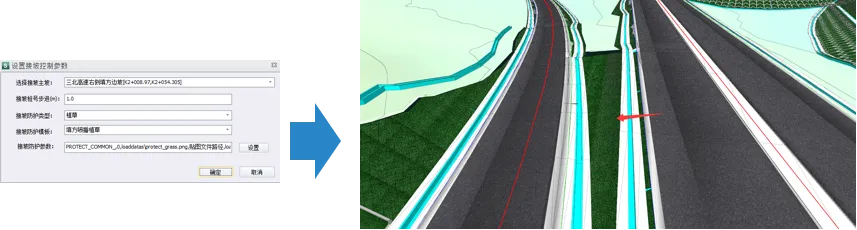

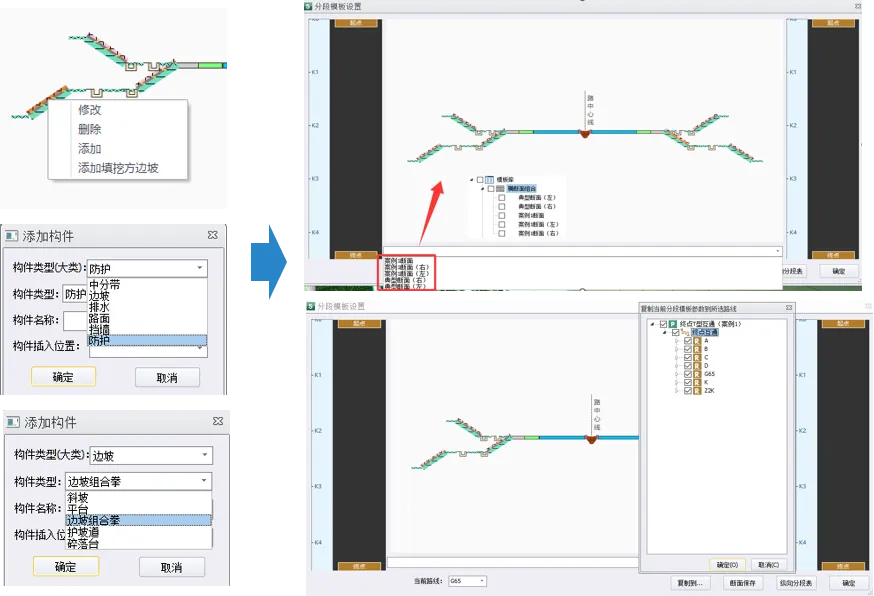

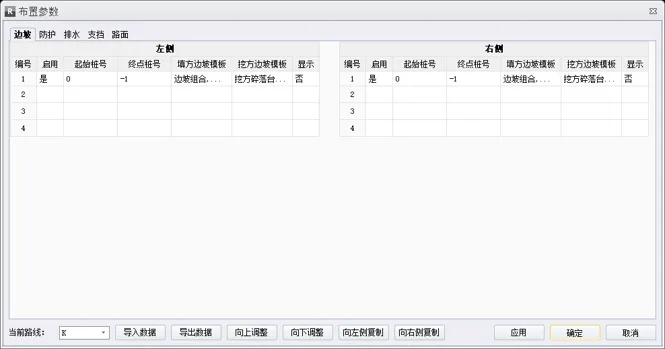

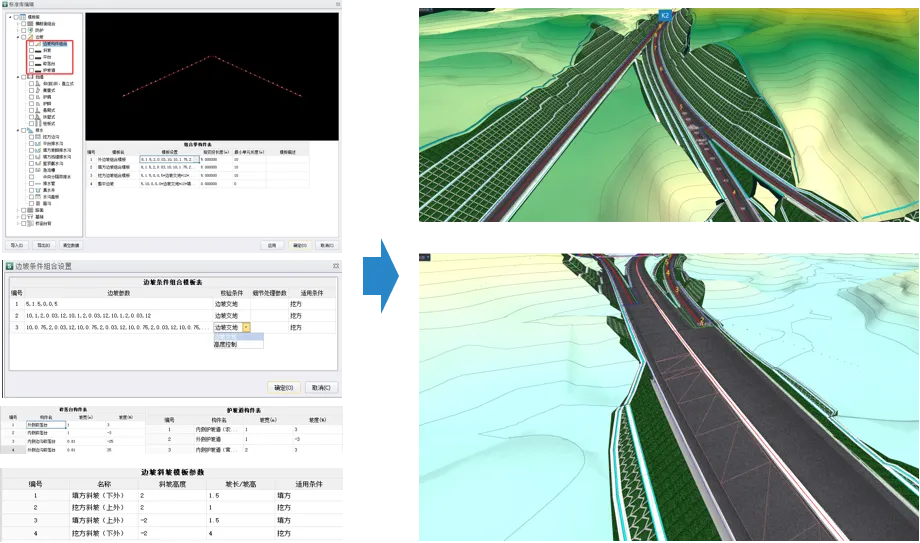

• 实现组合模版戴帽功能。可以将路面行车道、硬路肩、土路肩、中分带、边坡、防护、支挡、排水等纵向构件在横断面上按需任意组合布置；

• 系统戴帽时，按照当前路段各纵向构件的具体条件、从预设好适用条件的多个组合模版中自动匹配满足条件的构件模版，组合形成横断面，进行戴帽设计。

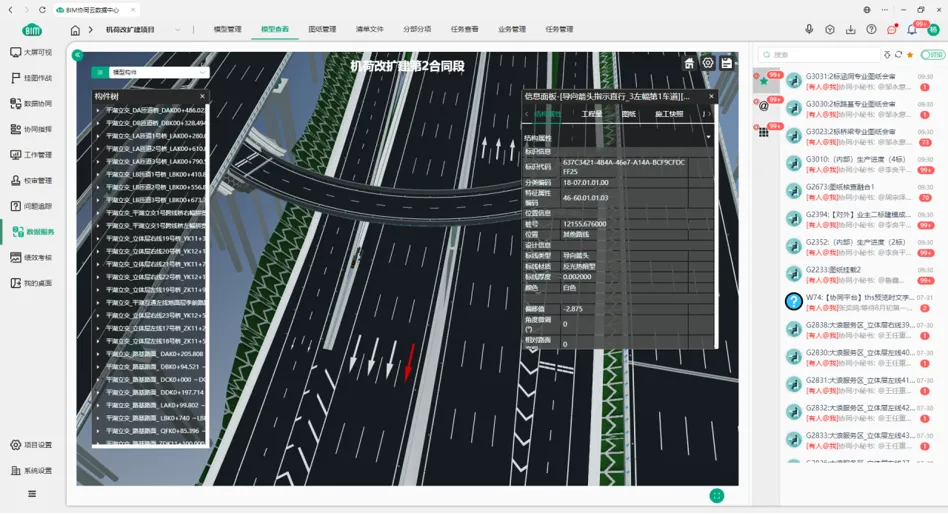

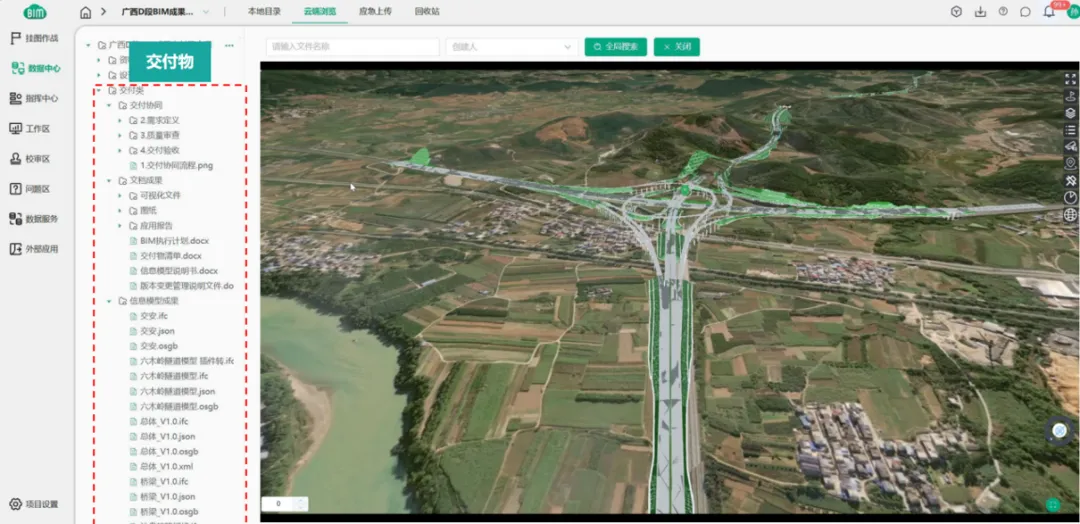

• 实现基于云平台的专业内、专业间工作协同。

• 通过云端进行文件的上传、下载操作，与项目组成员共享数据。

• 当有文件更新时，云端会自动推送更新信息到本地。

• 在本地可以一键更新所需文件，实现与云端的同步。

1.支持数字化成果交付

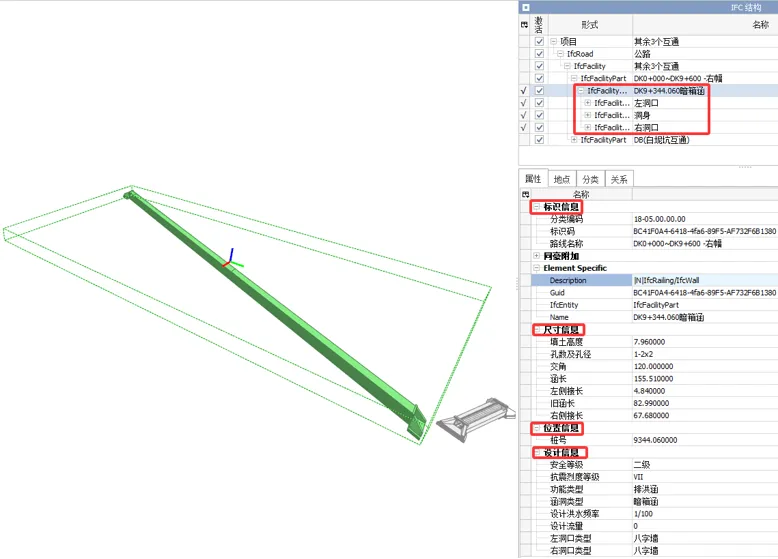

• 总体、路基、涵洞、隧道、交安等专业均支持生成带有属性的数字模型，支持输出osgb+json、fbx+json、ifc等格式。

• 各专业成果可在沙盘系统进行合模、属性编辑、符规检查、模型比对，生成整个项目的交付模型。

2.工程信息模型交付

• 初步设计阶段模型交付精度：LOD200

• 施工图设计阶段模型精度：LOD300

• 通过协同交付平台完成bim成果的交付工作。

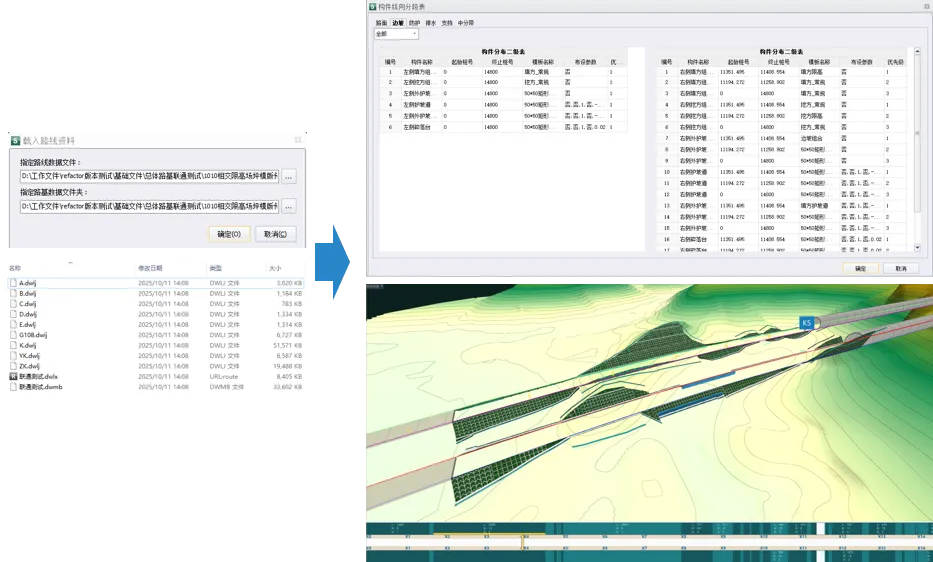

• 总体、路基横断面设计共用相同的专业设计模块，从底层实现数据互通。采用统一的模板库、智能的横断面算法，实现戴帽的快速设计。

• 总体设计的戴帽数据可在路基中直接使用；路基详细戴帽成果可导回总体，进行图表生成等操作。

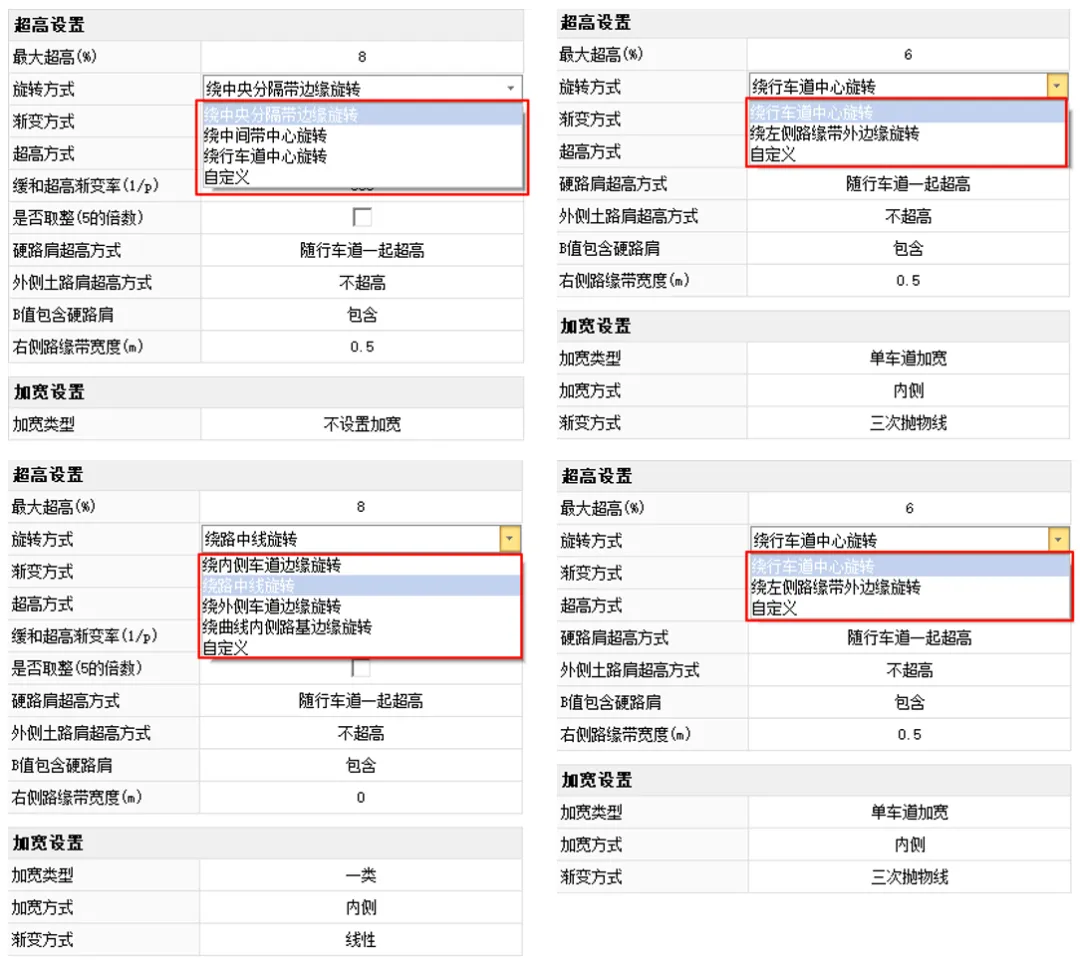

• 新增完善多种超高旋转轴类型，包括：

  1、绕中央分隔带边缘旋转；

  2、绕中间带中心旋转；

  3、绕行车道中心旋转；

  4、绕路中线旋转；

  5、绕内侧车道边缘旋转；

  6、绕外侧车道边缘旋转；

  7、绕曲线内侧路基边缘旋转；

  8、自定义旋转轴等；

• 同时增加低等级道路超高加宽自动计算机制。



• 能够自动获取技术标准分段、互通立交、服务区等信息，结合平纵数据、分析参数等，自动进行路线类型分段、运行速度计算。

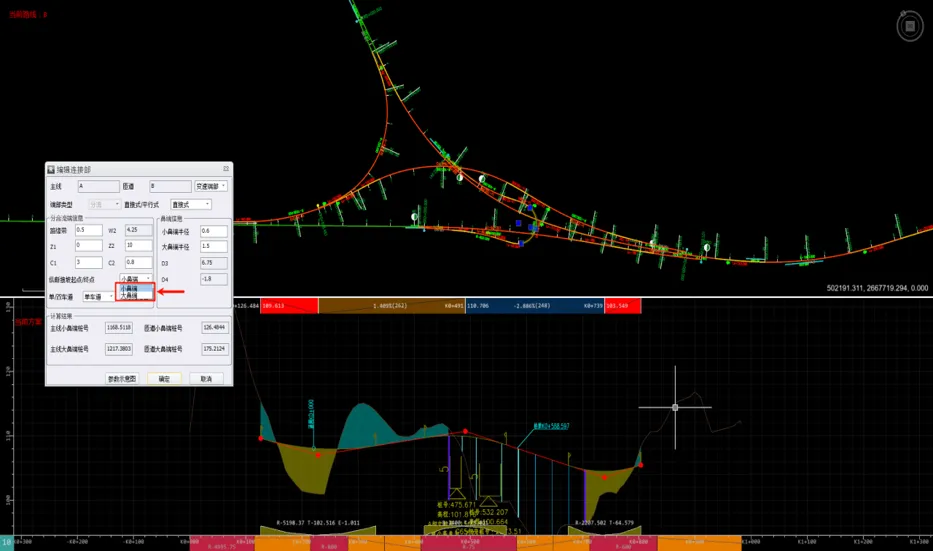

• 通过“编辑连接部”对话框，在“纵断接坡起点/终点”下拉框中选择“大鼻端”，即可实现大鼻端接坡。

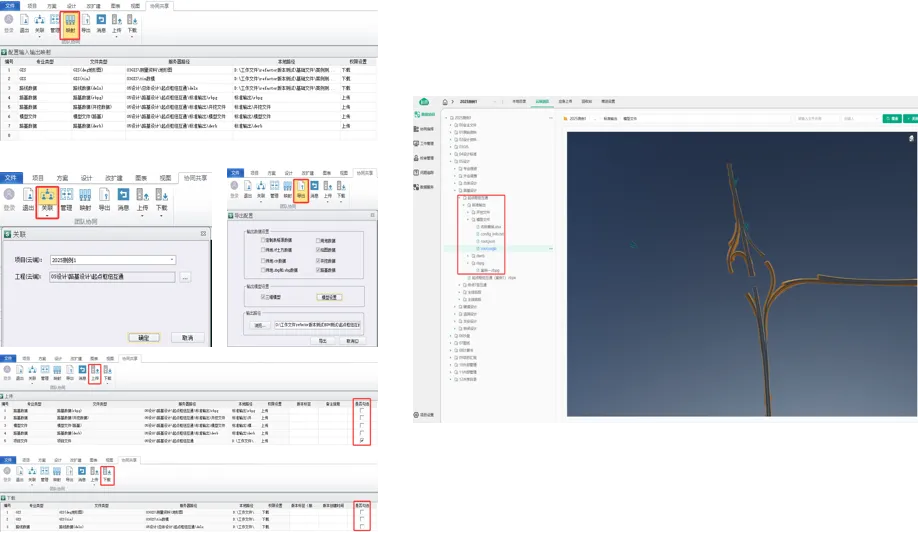

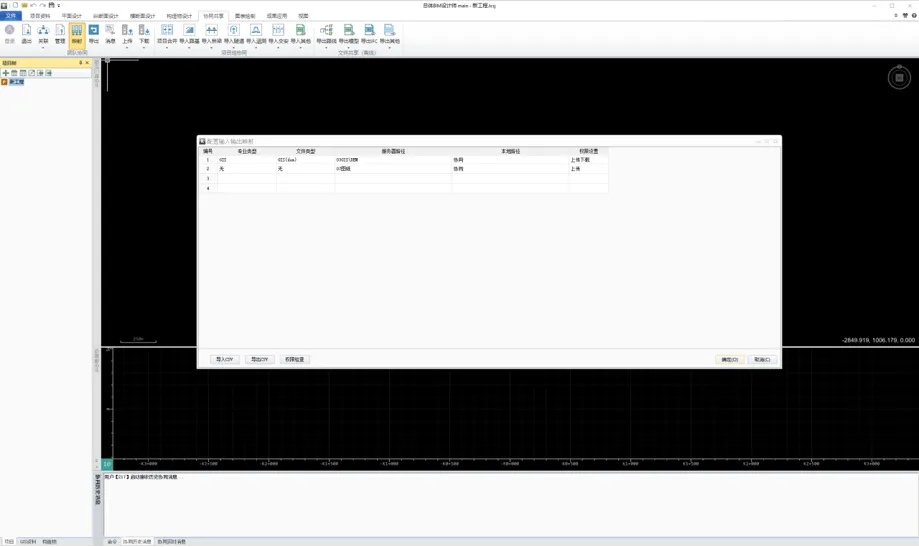

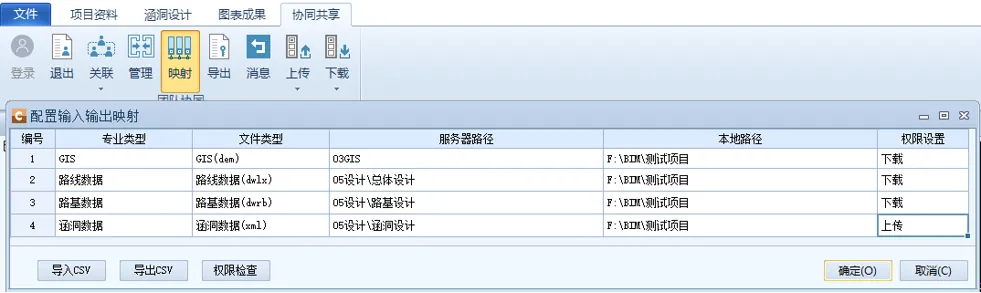

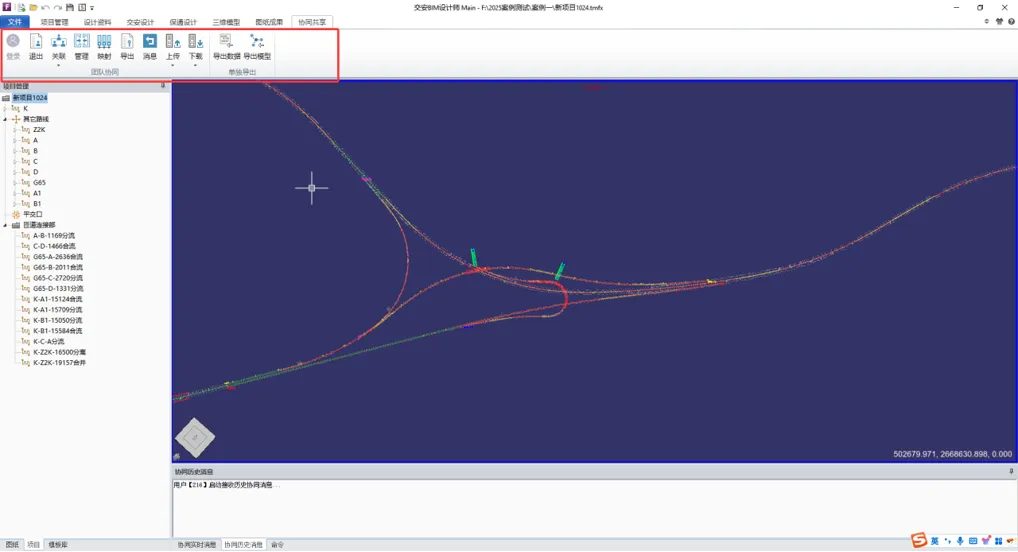

• 从“协同共享”菜单登录账号，绑定云端项目和云端路径，配置本地和云端的路径映射关系；

• 可实现文件的上传、下载等，与项目组成员共享数据，当有文件更新时，云端会自动推送更新信息到本地。

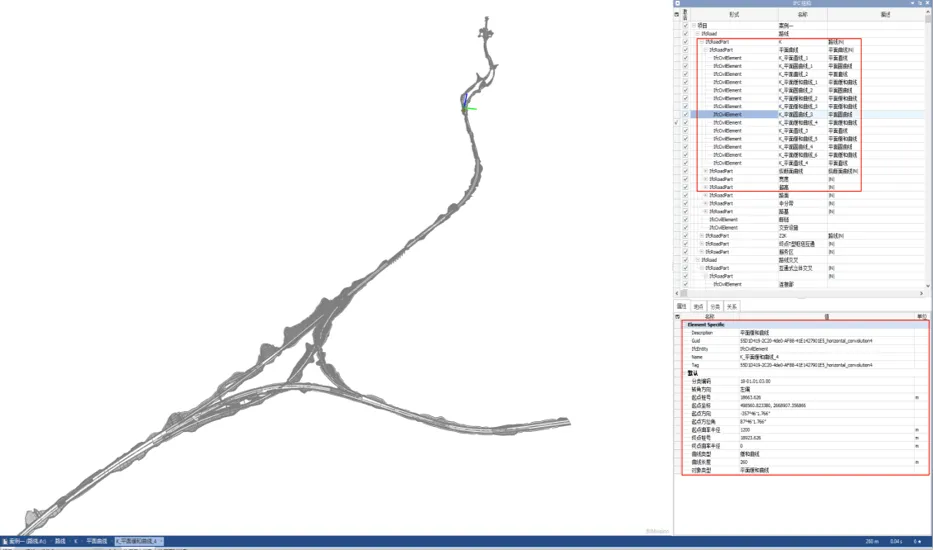

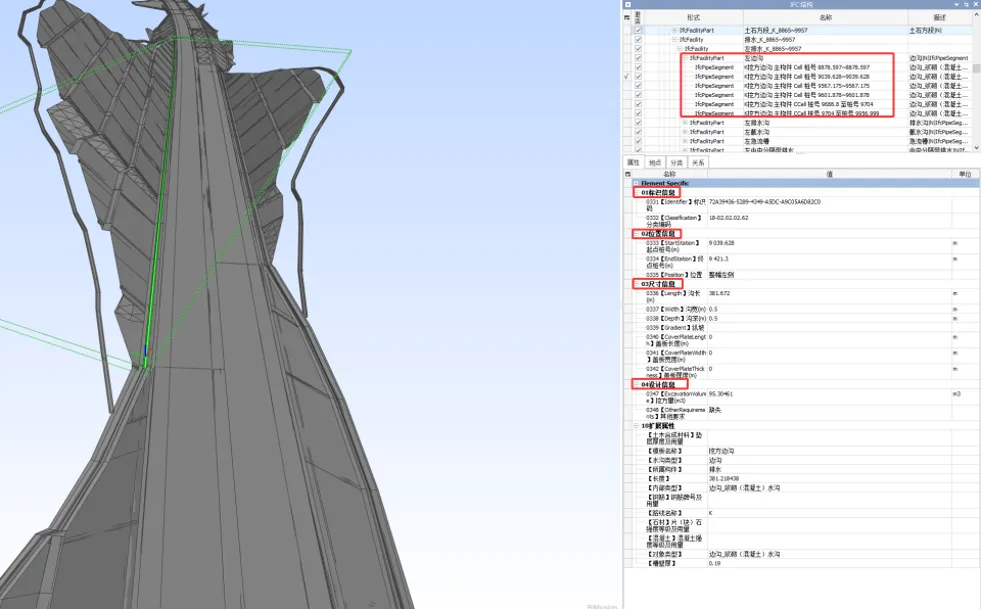

• “导出IFC”功能可选择导出带有属性信息的路线、交叉等（满足《指南》规定）总体IFC模型。

• 同时也可导出路面、桥隧涵、路基、场坪以及交安等模型。

版本兼容性：

请做好老版本数据文件备份，防止意外损坏！

1）打开老版本数据，会缺失路基相关数据，须手动补充。

2）dem/dwg等GIS数据需重新加载。

版本兼容性：

因重构，数据格式变化较大。不建议直接打开老版本的数据。

请做好老版本数据文件备份，防止意外损坏！

1）标准库相关数据，需核查修改。

2）dem与tin等GIS数据需重新加载。

3）路面、边坡、排水等部分模型缺失

4）表格定制相关内容需核查修改

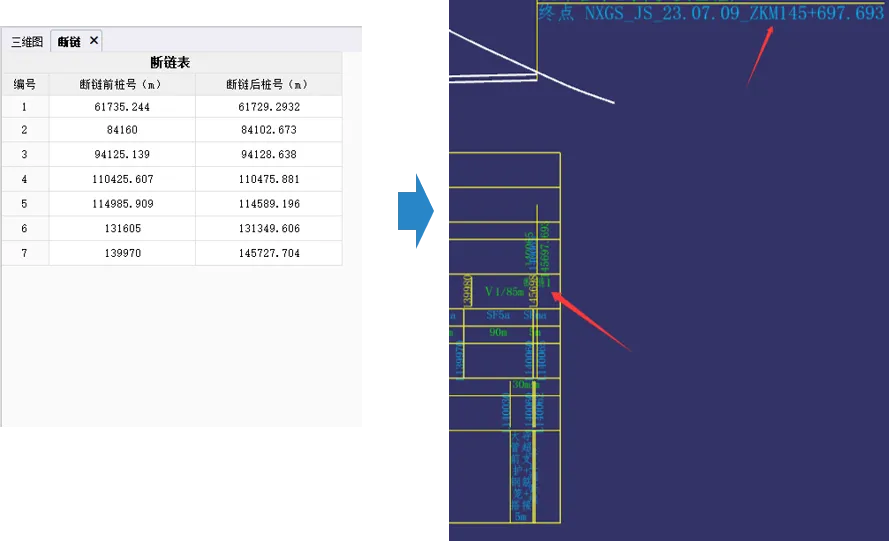

• 设计资料增加断链信息，模型和图纸能正确显示及标注断链位置。

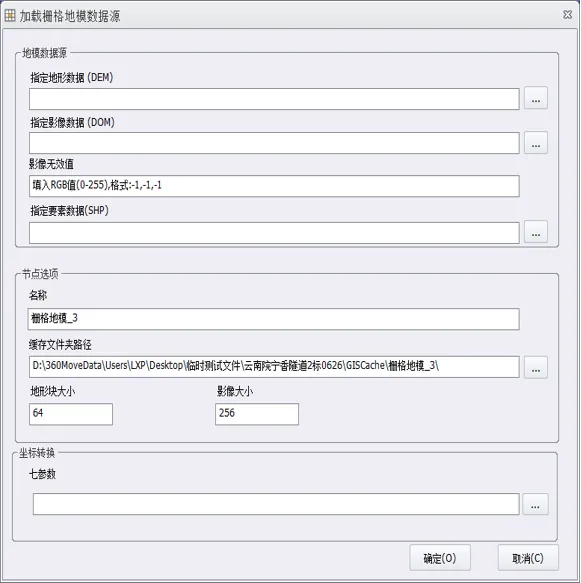

• 采用和总体系统一致的GIS模块，可导入dem高程资料、洞口段实测tin纵横向数据、不规则三角网tin数据等，支持的GIS类型更丰富。

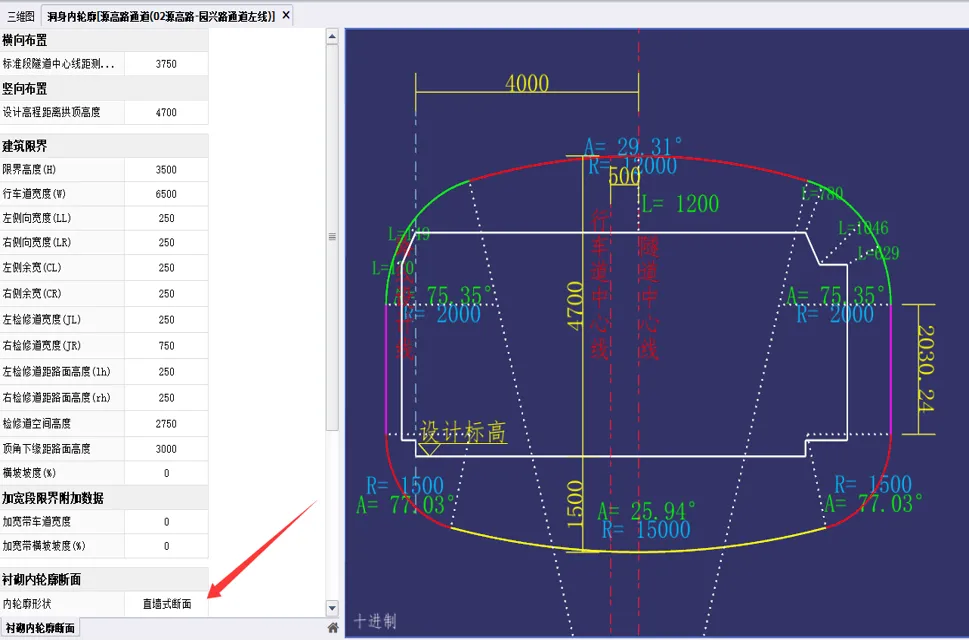

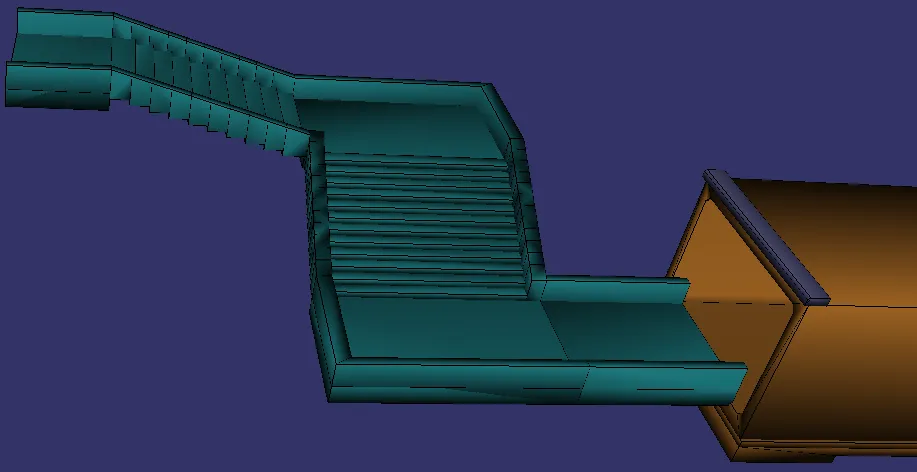

• 支持多内轮廓布置及建模，通过纵向设计选择不同内轮廓的布置范围；可以实现分岔隧道布设设计；

• 支持通道型隧道建模。

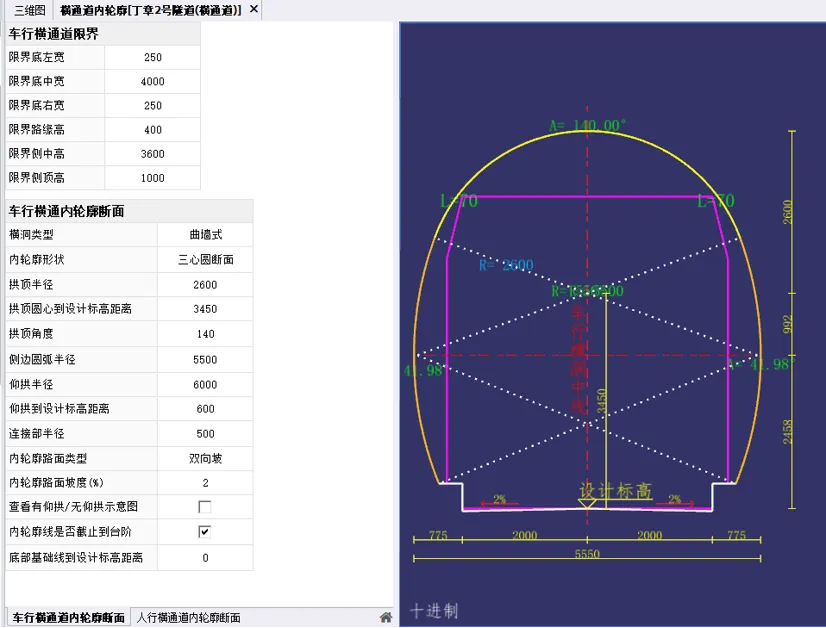

• 横通道内轮廓增加曲墙内轮廓类型，适用范围更广。

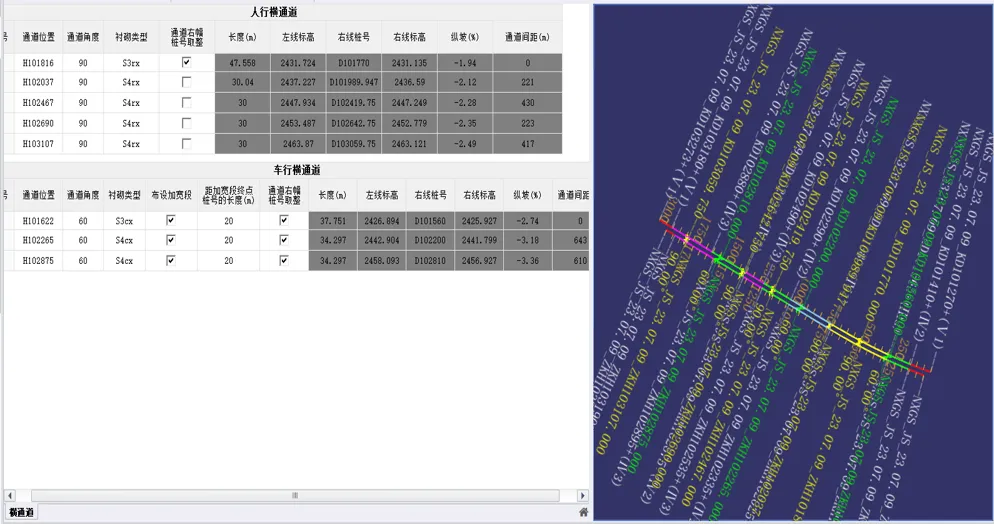

• 查看横通道与左右线的桩号、标高、通道纵坡、相邻通道间距等信息更加方便快捷。

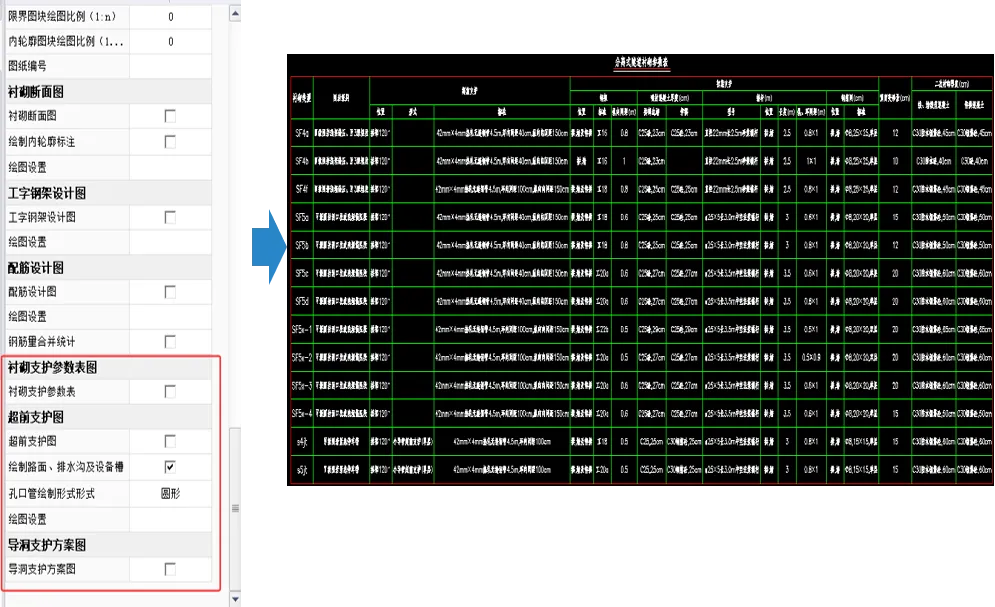

• 增加了衬砌支护参数表、超前支护图和导洞支护方案图等通用图类型。

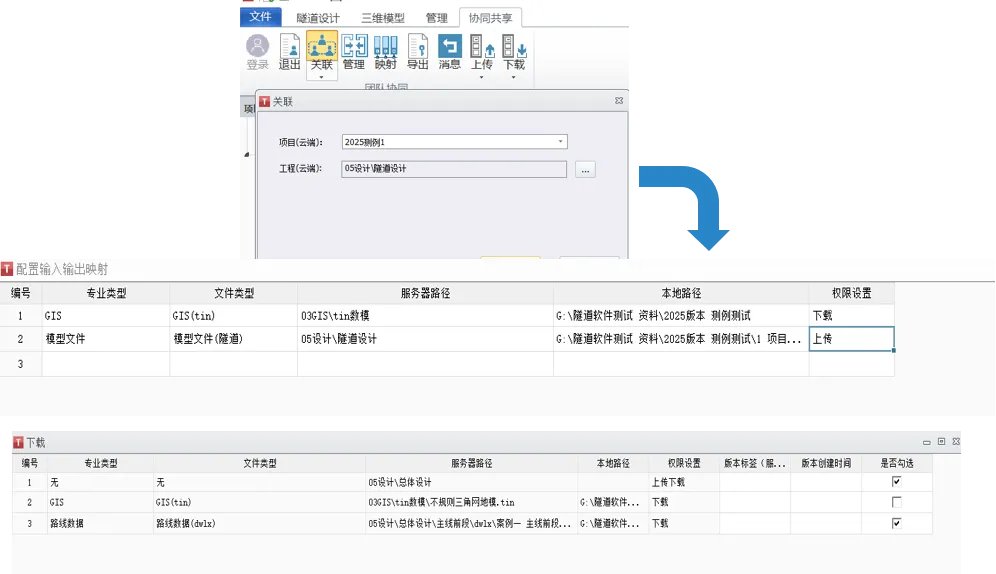

• 实现基于云平台的专业内、专业间工作协同

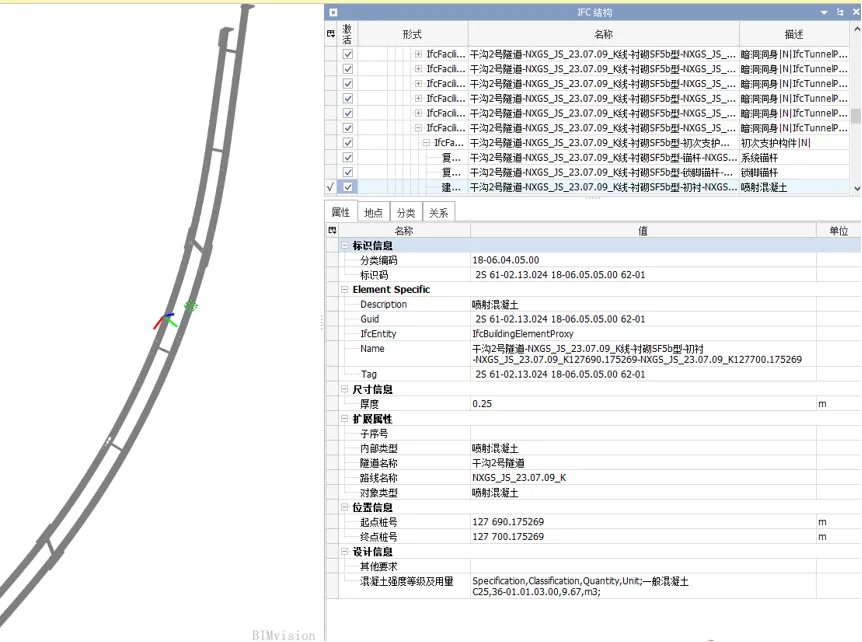

• ifc模型满足《公路工程BIM设计成果交付技术指南》要求。

• 按照最新规范修改、添加模板库标志版面。

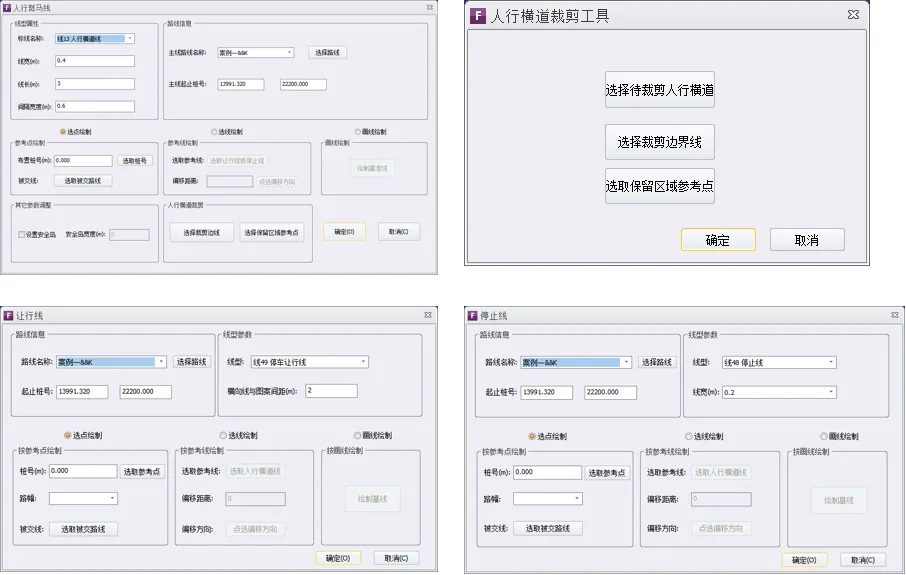

• 人行横道线、停止线和让行线设计功能重构优化，增加选点绘制、选线绘制和裁剪功能。

• 可导入cad中绘制好的标线，自动生成标线模型。

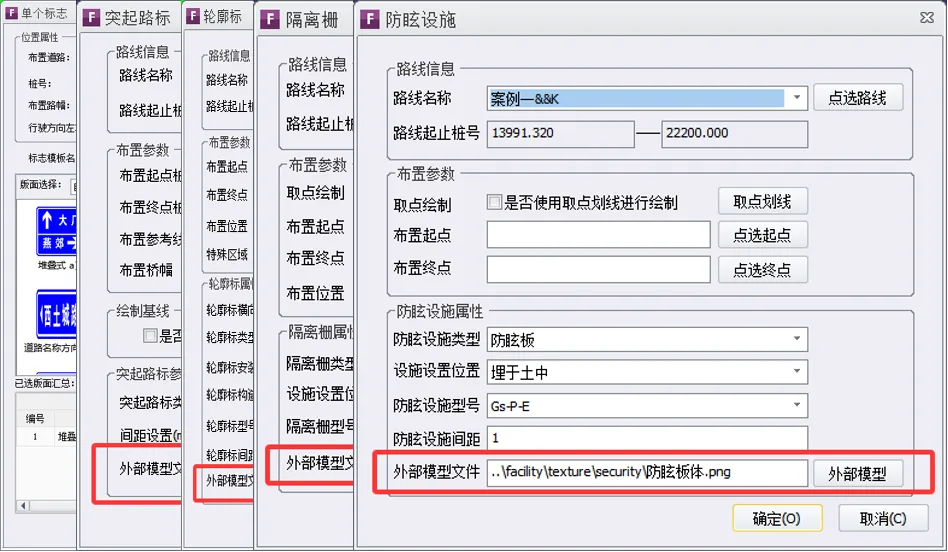

• 支持导入门架、突起路标、护栏、轮廓标、隔离栅、防眩设施等外部模型替换系统内置模型。

• 路线数据更新支持新增路线。

• 路线专业可先后分次提供主线、互通、服务区等数据。

• 交安专业可实现与路线专业并行设计。

• 基于云平台的专业内、专业间工作协同。

• 支持osgb、fbx、ifc、3ds等模型成果导出，ifc模型满足《公路工程BIM设计成果交付技术指南》要求。

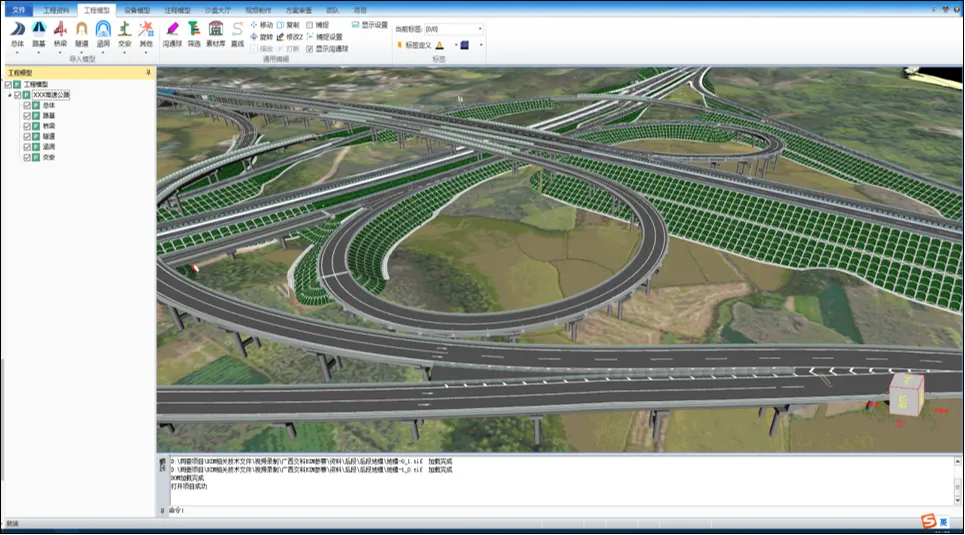

• 支持倾斜摄影、影像、dwg文件、开挖文件的加载与显示。

• 提供强大的gis处理功能，如：倾斜摄影局部压平、悬浮地物移除、清表、顶层合并、影像预处理等功能

• 支持不同坐标系的七参数计算。

• 支持所有进入电子沙盘的倾斜摄影、影像、dwg文件、开挖文件、模型的坐标转换。

• 支持OSGB、IFC、FBX、DGN、RVT等格式导入导出。

• 可对模型进行移动、旋转、缩放等操作，支持修改模型的材质和颜色。

• 实现构件级的操控，控制颗粒度和建模的颗粒度一致。大幅减少制作动画时二次加工模型的工作量。

• 支持模型轻量化，大幅提高大体量模型的加载效率。

• 内置丰富的模型素材库：安全设施、车辆、施工机械、场地等。

• 支持施工便道、车流模拟、施工设备、围护结构等快速搭建。

• 支持多种格式融合，包容更多模型来源。

• 支持多种格式导出，适应各种交付格式。

• 支持属性映射、为无属性模型（白模）批量添加自定义属性（导出Excel表格批量编辑）。

• 支持属性符规检查、模型比对，为数字化成果交付保驾护航。

• 在设计数据的基础上，通过与模型、GIS的三维视觉碰撞，真正实现了视距的立体检查。

• 支持多种漫游场景和特效（生长/闪烁/退场等）；最高支持4K视频输出。

• 可以应用于场地规划分析、征地拆迁可视化、交通导改方案模拟、方案汇报等方面。

《同豪公路BIM系统V2026》

提取码：thtm
