TinyCAD(pcb电路图绘制软件)(内附攻略)

应用介绍

基础信息

应用标签

#电路仿真软件

应用简介

TinyCAD 是一款专攻PCB电路设计的工具，能用标准电气元件符号绘制电路图，不用担心和实际元件对不上。它自动化程度高，内置多种模块组合，也支持用户自己画多边形、折线、矩形、椭圆等自定义图形，灵活度不错。

软件操作相对简单，上手门槛不高，尤其适合学生、电子爱好者或硬件工程师做原理图设计。本站提供的已经是汉化版，全程中文界面，用起来更直观。如果你常做电路仿真、PCB前期设计，或者想系统学习电路图绘制，TinyCAD 是个轻量又实用的选择。

功能特色

TinyCAD使用教程

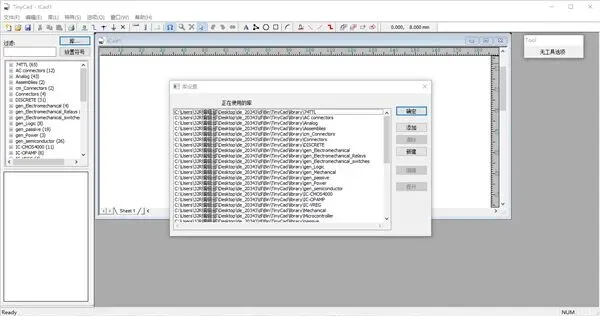

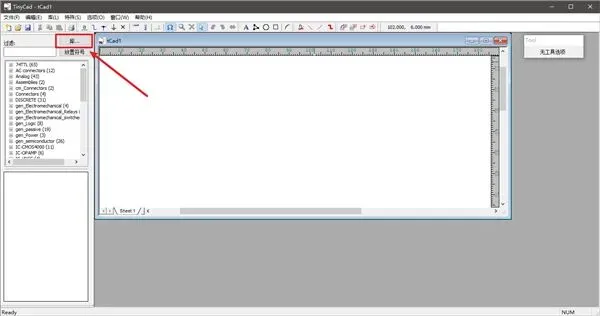

1、Library->Libraries打开库管理器，点击new建立新库My_TinyCAD_Lib.TCLib。 2、选择刚建立好的库，点击Edit，然后右键选择New Symbol即可 3、为了方便可以从其他库中复制符号图形，编辑完毕后，关闭，并保存。4、进入Attributes和SPICE对话框，在Attributes中Reference和Names是必选项，描述了原件的基本信息，Package则是描述了原件的封装信息，用于产生PCB网表。我们可以添加其他的参数，如，对于NMOS，我们添加Model，W，L，M属性，这些参数都可以在添加原件时通过option更改。注意，修改完库之后，要将软件重启，否则参数未更新。

功能介绍

1、可以从TinyCAD Sourceforge网站获取最新的新闻，版本和源代码。对于问题的快速回答，首先查看FAQ，如果这不能解答您的问题，请查看官方TinyCAD用户组。2、TinyCAD是一个开源原理图捕获程序。使用TinyCAD绘制自己的电路图。3、可以使用提供的库布局电路图。或者，还有一个内置于TinyCAD中的组件库编辑器，因此您可以轻松创建自己的符号。您可能还会在Yahoo组织中找到更多其他用户为您绘制的图书馆。4、绘制设计后，您可以使用特殊功能自动添加符号引用，根据正确性检查您的设计并创建零件列表。 TinyCAD还可以将导入的网表导出到PCB布局程序中。5、一旦你有你的设计，你可以复制并粘贴到其他包，如Word（或更好的仍然是OpenOffice）。您也可以将设计打印到任何支持的Windows打印机。如果您的设计大于单个页面，那么可以将其缩放以适应单页或多页打印。6、tinycad汉化版移动块,此选项允许您移动部分设计。当使用此选项时，电线连接不会被保留。如果您希望保持连接使用拖动块选项。7、通过在其周围绘制一个矩形来选择要移动的区域。通过单击鼠标左键启动矩形。当矩形覆盖要移动的区域时，再次单击鼠标左键。8、所选区域将被突出显示。您现在可以在设计周围移动这个区域。使用鼠标左键放置。9、您可以通过单击鼠标右键来取消移动。10、inycad,此选项允许您移动部分设计，保持电线连接。所有进入选定区域的电线和公共汽

属性

1、TinyCAD 中每个元件有三个核心属性：Name属性 标明元件的类型或数值（如电阻用 330R）；Reference属性 是设计的唯一标识符（如 R1、Q3），可用工具自动分配或手动设置；Package属性 用于 PCB 网表导出，对应 PCB 布局程序的焊盘脚本。默认并非所有符号都有 Package 属性，需手动添加“Package”字段。

2、用户可通过符号工具对话框添加任意数量的其他属性，用于存储PCB布局说明等自定义信息。软件自带库中的符号已预设部分其他属性，用户也可在库中统一编辑或在放置时单独添加，灵活适应不同设计需求。
