《电路图》练习题（附答案）
一、单选题（每题3分，共36分）
1、如图所示电路中，当开关S、S 都闭合时，下列说法正确的是 （
1 2
）
A．只有L 发光 B．只有L 发光
1 2
C．L 、L 都发光 D．L 、L 都不发光
1 2 1 2
2、如图四个电路图中，与下面实物图对应的是（ ）
S

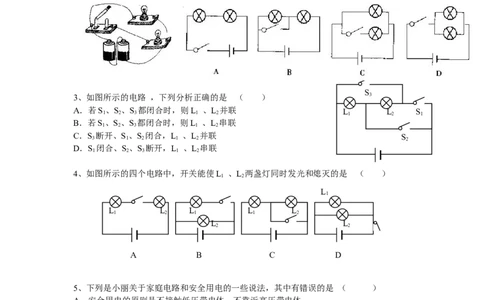

3、如图所示的电路 ，下列分析正确的是 （ ） 3
A．若S 1 、S 2 、S 3 都闭合时，则L 1 、L 2 并联 L 1 L 2 S 1
B．若S、S、S 都闭合时，则L 、L 串联
1 2 3 1 2
C．S 3 断开、S 1 、S 2 闭合，L 1 、L 2 并联 S 2
D．S 闭合、S、S 断开，L 、L 串联
1 2 3 1 2
4、如图所示的四个电路中，开关能使L 、L 两盏灯同时发光和熄灭的是 （ ）
1 2
L
1
L L L L L
1 2 1 1 2
L L
2 2
A B C D
5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）
A．安全用电的原则是不接触低压带电体，不靠近高压带电体
B．只有不高于220 V的电压才是安全的
C．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大
D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用
6、关于物体的导电性能，下列说法中正确的是 （ ）
A、导体和绝缘体都容易导电 B、大地、人体、油都是导体
C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限
7、图中，若L 的灯丝断了，而电路其他部分完好，
2
则开关S闭合后 （ ）
A．L 发光，L 不发光 B．L 不发光，L 发光
1 2 1 2
C． L 和 L 都发光 D．L 和 L 都不发光
1 2 1 2
18、在下图中，两灯泡组成并联的电路的电路图是（ ）
A
B
C
D
9
、
洗
衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )
A、家用电器不能工作 B、家用电器的寿命会缩短
C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加

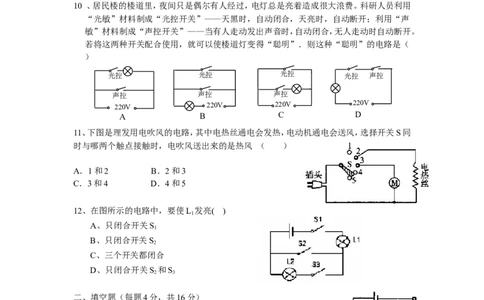

10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用
“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声
敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（
）
光控 光控 光控 光控 声控
声控 声控 声控
220V 220V 220V 220V
A B C D
11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同
时与哪两个触点接触时，电吹风送出来的是热风 （ ）
A．1和2 B．2和3
C．3和4 D．4和5
12、在图所示的电路中，要使L 发亮( )
1
A、只闭合开关S
1
B、只闭合开关S
2
C、三个开关都闭合
D、只闭合开关S 和S
2 3
二、填空题（每题4分，共16分）
13、如图所示,若连接B、C接线柱，则L 、L 联，若使灯
1 2
L 、L 并联，则接线柱A与B连接，接线柱C 与 连接。
1 2
14、公路两旁的路灯采用的是 联方式，判断的依据是 。
15、下面4个电路中，根据要求填写图号。
2（1）、已造成短路的有 图，闭合开关S后会出现短路的有 图。
（2）、组成串联电路的有 图，组成并联电路的有 图。
16、某兴趣小组的同学在了解冰箱压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看
到的 的现象，可以断定压缩机和灯泡是 联。
三、作图题

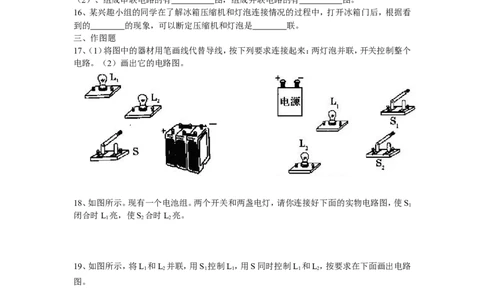

17、（1）将图中的器材用笔画线代替导线，按下列要求连接起来：两灯泡并联，开关控制整个
电路。（2）画出它的电路图。
18、如图所示。现有一个电池组。两个开关和两盏电灯，请你连接好下面的实物电路图，使S
1
闭合时L 亮，使S 合时L 亮。
1 2 2
19、如图所示，将L 和L 并联，用S 控制L，用S同时控制L 和L，按要求在下面画出电路
1 2 1 1 1 2
图。
L 1 S 1
S
2
L
2
20、按要求连图，要求：灯泡L 和 L 并联，开关控制
1 2
3二个灯泡。
L
1
L
2
21、在“用电流表测电流”的实验中某同学连接
的电路如图所示。
（1）闭合开关，观察到灯泡L 和L 的发光情况
1 2
是 。
（2）针对上述现象，该电路存在的问题是
。
（3）图上只改动一根导线，使两只电流表分别
测干路和支路的电流。（要求：在需改动的导线
上画“×”，用笔将改动后的导线画出，导线不
许交叉）
《电路图》练习题答案
4题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 A C D D B D D C C D B C
13、串，D
14、并，任意一盏路灯坏了不影响其他路灯工作
15、d，a。c，b。
16、灯亮压缩机停止工作 并
17-21答案略
