初中物理电路、电路图训练题
姓名：
1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。
2.、根据电路图连接将右边实物图连成对应电路。
3 、 将下左图中的电路元件按电路图连接
成对应实物图(要求导线不交叉)。
4、根据图1，将图2元件连成对应电路。
5、按照下左实物图在虚框内画出对应电路图。
L
2
S
L 2
1
S
1

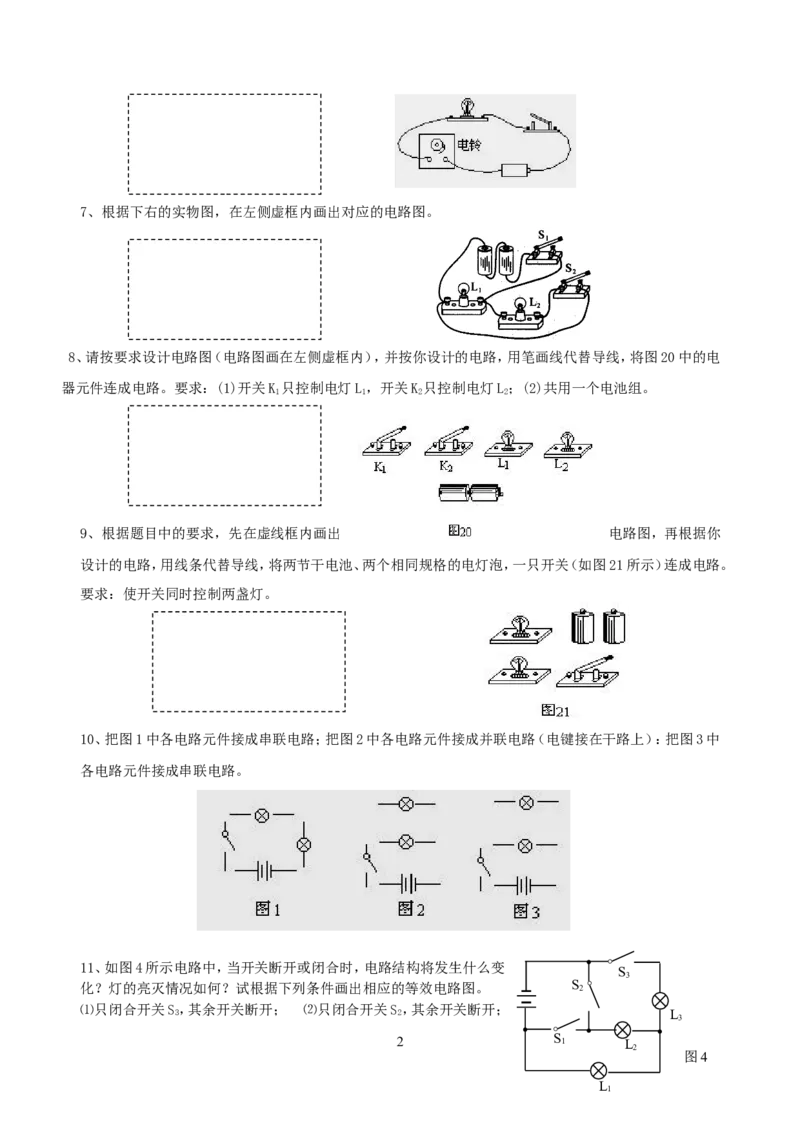

6、请根据下右的实物图，在左侧虚框内画出对应的电路图。
17、根据下右的实物图，在左侧虚框内画出对应的电路图。

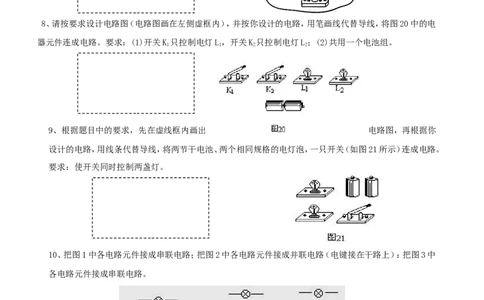

8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20中的电
器元件连成电路。要求：(1)开关K 只控制电灯L，开关K 只控制电灯L；(2)共用一个电池组。
1 1 2 2
9、根据题目中的要求，先在虚线框内画出 电路图，再根据你
设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路。
要求：使开关同时控制两盏灯。
10、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3中
各电路元件接成串联电路。
11、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变
S
3
化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。 S 2
⑴只闭合开关S，其余开关断开； ⑵只闭合开关S，其余开关断开；
3 2 L
3
2 S 1 L
2
图4
L
1⑶同时闭合S 和S，其余开关断开； ⑷同时闭合S 和S，其余开关断开；
1 3 1 2
12、如图右所示的电路中，⑴当只闭合开关S 时，哪些灯发光？
1
其等效电路如何？⑵当开关S 1 和S 2 同时闭合时，哪些灯发光？ S 1 L 3
其等效电路如何？
L L
1 2
S
2

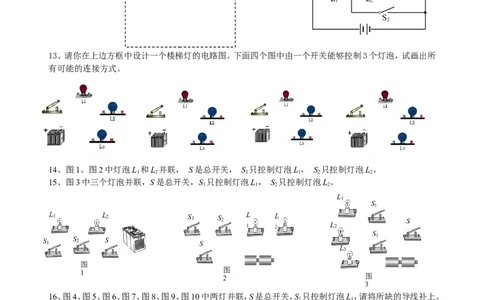

13、请你在上边方框中设计一个楼梯灯的电路图。下面四个图中由一个开关能够控制3个灯泡，试画出所
有可能的连接方式。
14、图1、图2中灯泡L 和L 并联， S是总开关， S 只控制灯泡L， S 只控制灯泡L。
1 2 1 1 2 2
15、图3中三个灯泡并联，S是总开关，S 只控制灯泡L， S 只控制灯泡L。
1 1 2 2
L
1
S
1
L 1 L 2 S 1 S 2 L L S
1 2 L 2
S
S 1 S 2 S S 2
L
3
图
图
1
2 图
3
16、图4、图5、图6、图7、图8、图9、图10中两灯并联，S是总开关，S 只控制灯泡L，请将所缺的导线补上。
1 1
L 1 S 1
L 1 L 2
L
2
S L 1 S 1 S 1
L S
2
L 1 图 S 1 L 1 S 1
4 图 L 1 图 S 1
5 6
L L
2 2
S S L
2
S
图 7 图 8
3 图 917、在图10中只接通开关S时，两灯都亮，同时接通S和S 时L 亮，L 不亮。
1 1 2
18、在图11中灯泡L 和L 并联， S是总开关， S 只控制灯泡L， S 只控制灯泡L。
1 2 1 1 2 2
S
L 1 L 2
S
2
S S
S 1 L 2 1
图10
图 11
19、按要求连接实物图，并在虚线框内画出对应电路图：
（1） 图12中要求：L、L 并联，开关S 控制L，开关S 控制L、L。
1 2 1 1 2 1 2
L 1 L 2
S
1
S
2
图12

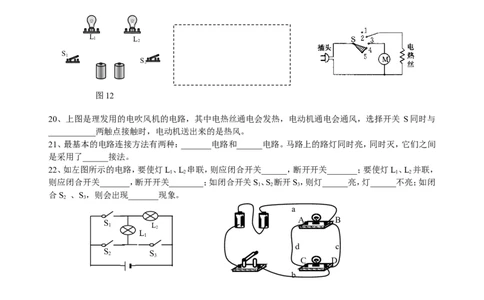

20、上图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关 S同时与
___________两触点接触时，电动机送出来的是热风。
21、最基本的电路连接方法有两种：_______电路和______电路。马路上的路灯同时亮，同时灭，它们之间
是采用了______接法。
22、如左图所示的电路，要使灯L、L 串联，则应闭合开关______，断开开关_______；要使灯L、L 并联，
1 2 1 2
则应闭合开关_______，断开开关________；如闭合开关S、S 断开S，则灯______亮，灯______不亮；如闭
1 2 3
合S 、S，则会出现_______现象。
2 3
a
A B
S
1 L
2
L
1
d c
S 2 S 3
C D
b
23、在上右图所示的电路中，闭合开关后将出现 （填“通路”、“开路”或“短路”），要使电路中
的两灯串联，只要拆除导线 ；要使电路中良等并联，只要将导线 接到 。
24、在下图中，A、B、C、D为接线柱，另备有若干导线。若要使灯L 发光，应连接 接线柱；若要使灯
1
L、L 串联起来发光，应连接 接线柱；若要使灯L、L 并联起来发光，应连接 接线柱和
1 2 1 2
接线柱；若将A、C接线柱连接起来，则会发生 现象。
A
C L1 B
L2
D
424、 如图21用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，
要求使开关同时控制两盏灯。
某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯
却熄灭了，试在上面虚线框内画出该同学所连接电路的电路图，他所连电路和错误是_____。
25、请在图19中标出电池的正、负极和电路中的电流方向。
26、用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K 只控制电灯L，开关K 只控制电灯L；(2)共用一个电池组
1 1 2 2
27、按照下图电路图，将对应右图各实物元件 连接起来。
L1
L
+ 1 L 2
—
S
2
L
S 3
1
28、在右边方框中，画出右边电路的对应电路图。
S S S
1 2 3
+ -
E 1 E 2
29 、
按要求连接实物图，并画出电路图：
（1）下右图中要求：L、L 并联，开关S 控制L，开关S 控制L、L。
1 2 1 1 2 1 2
（2）下左图中要求：L、L 并联，用两个电流表一次就能测出通过L、L 的电流及总电流。
1 2 1 2
+
—
L 1 L 2
A A
S
1
S
2
30．在图1所示的电路中，当开关S、S 闭合，S 断开时，灯L、L 是______联，当S、S 断开，S 闭合时，L、
2 3 1 1 2 2 3 1 1
L 是______联。当S 断开，S、S 闭合时，灯______亮，当S、 L S1闭合时，会 L 2发生______。
2 2 1 3 1 2
31、如图所示的电路中，正确的是 ( )
532、分析右下图所示的实物连接电路，下列说法中正确的是（ ）
A、L、L 是串联 B、L、L 是串联
1 2 1 3
C、L、L 、 L 是串联 D、L、L 、 L 是并联
1 2 3 1 2 3
33、如下左图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要闭合________。
34、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线
C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏
35、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
36、请根据左边实物连接的电路，在右边方框中画出其对应的电路图。
37、如图(7)所示电路，以下说法正确的是( )
A．只接通S 灯亮，电铃响 B．只接通S 灯亮，电铃响
1 2
C．只断开S 灯亮，电铃响 D．只断开S 灯亮，电铃响
3 1
638、如上右图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，应将开关
闭合，若S、S 闭合，S 断开，则A灯 ，B.灯 。
2 3 1
39、如图下所示的电路图中，属于两灯串联的电路是_______，属于两灯并联的电路是 。
40、L 和L 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
1 2
41、如上右图所示，按电路图用笔画线作导线，将元件连接起来。
42、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K 只控制电灯L，开关K 只控制电灯L；(2)共用一个电池组 。
1 1 2 2
43、根据下图(a)的电路图，在图(b)中画出对应的实物连接图。
744、根据左边的实物连接，在右边的方框中画出相应的电路图.
45、在下图中，要求L、L 并联，S 控制L，S 控制L，S 在干路，连线不要交叉，请将图中元件连成电路。
l 2 1 1 2 2 3
46、将下图中的电路元件按电路图连接成对应的实物图(要求导线不交叉)。
847、请把图4-9中的电路元件连成电路图。要求：S只控制L，S 控制干路。
1 2
48、以下电路中，电路正确而且有电流通过的是 （ ）
A B C
49 、 D 画出一个电路的
实物图比较复杂，所以为了方便，科学上规定了每种电路元件的表示符号。下列表示电池组的表示符号的
是 （ ）
A B C D
50、为了纪念和表彰科学家为科学发展做出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。
电流的单位是用下列哪位科学家的名字命名的（ ）
A．安培 B．伏特 C．欧姆 D．瓦特
51、科学上规定的电流方向为（ ）
A．电荷运动的方向 B．正电荷移动的方向
C．正负电荷移动的方向 D．电子运动的方向
52、下列与图甲电路图相对应的实物电路是（ ）
953、下面的四种电路图，当开关均闭合时有短路现象的是（ ）
54 、 某同学按照
A B C D
一个电 路图连成了实
物电路如下右图所示，则他所选择的电路图应该是（ ）
A B
C D
55、流过灯a的电流I＝5500毫安，流过灯b的电流I＝0.55安。流过灯c的电流I＝5.5×103微安，比较三
a b c
个电流大小正确的是（ ）
A．I＝II>I
a b c a b c
C．I>II＝I
a b c a b c
56、下列用电流表测L 的电流图中，电流表连接正确的是（ ）
1
A B C
D
57、在 使用电流表
的规则中，下列说法不正确的是 （ ）
A．电流表要串联在电路中
B．必须使电流从“+”接线柱流进电流表，从“-”接线柱流出电流表
C．被测电流不要超过电流表的量程
D．可以把电流表直接连在电源的两极上
58、小丽同学在测一个电路中的电流时，电流表的示数如下左图所示，则电路中的电流为（ ）
10A．0.48 B．4.8
C．2.4 D．0.24
59、如上右图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电
流表测量小灯泡的电流，则以下连接正确的是 （ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
60、用一个开关同时控制两只电灯发光，两只电灯在电路中（ ）
A．一定要串联 B．只有并联
C．可以是串联，也可以是并联 D．不可能是并联
61、在两只电灯的串联电路中，以下说法中不正确的是（ ）
A．通过一只电灯的电流也一定通过另一只电灯
B．电路中只用一个开关就可以
C．一只电灯短路，会造成另一只电灯短路
D．一只电灯烧坏，会造成另一只电灯开路
62、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。
在下图所示的电路，你认为符合上述要求的是（ ）
63、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示
当开关 S 闭合后，通过小灯泡 L 的电流 I 与滑动变阻器连入电路的电阻 R 的关系的是
（ ）
64、一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的
是（ ）
11A B C
65 、 D 如图所示的四
个电路图，当滑片向右移动时，会使灯泡变暗的电路是（ ）
66 、如下左图
表示一种汽车上自动测定油箱内油面高度的装置，O点固定，P是滑动变阻器的金属滑片，随着浮球M的
上升P会下降，从油量表（由电流表改装而成）指针所指的刻度就可以知道油箱内油面的高度。当油量表的
示数变小时，油箱中的油 （ ）
A．增加 B．减少 C．不变 D．无法判断
P
O
M
67、如上右图所示，滑动变阻器接线柱A、D连入电路， A、C间用导线连
接。当滑片P向左移动时，连入电路的电阻将 （ ）
A．变大 B．变小
C．不变 D．都有可能
68、如下左图所示的电路中，电压表测量的电压是（ ）
A．灯L 的电压 B．灯L 的电压
1 2
C．灯L、L 的电压 D．都不是
1 2
69、如上右图所示为电压表的表盘中指针所指示的情况，下列读数正确的是（ ）
A．若量程为3V，示数为2.4V
B．若量程为15V，示数为10.6V
C．若量程为3V，示数为2.6V
D．若量程为15V，示数为2.6V
70、在右图中，关于a、b的说法正确的是（ ）
A．a为电流表，b为电压表
12B．a为电压表，b为电流表
C．a、b都为电流表
D．a、b均为电压表
71、对于电流表、电压表测电源的电流和电压的说法中，正确的是（ ）
A．电流表可以直接接在电源两端
B．电压表不可以接在电源两端
C．电压表可以直接接在电源两端
D．以上说法都不对
72、同学们到实验室做“用电压表和电流表测量导体的电阻”的实验时，往往用已经使用过的两节干电池
做电源，这两节干电池串联后的电压小于3.0伏。用电压表测量这两节干电池的电压时，电压表的量程选
择：甲认为用0～3伏挡好，乙认为用0～15伏挡安全，丙认为两个量程都可以，最合适的选择是（ ）
A．甲 B．乙 C．丙 D．都合适

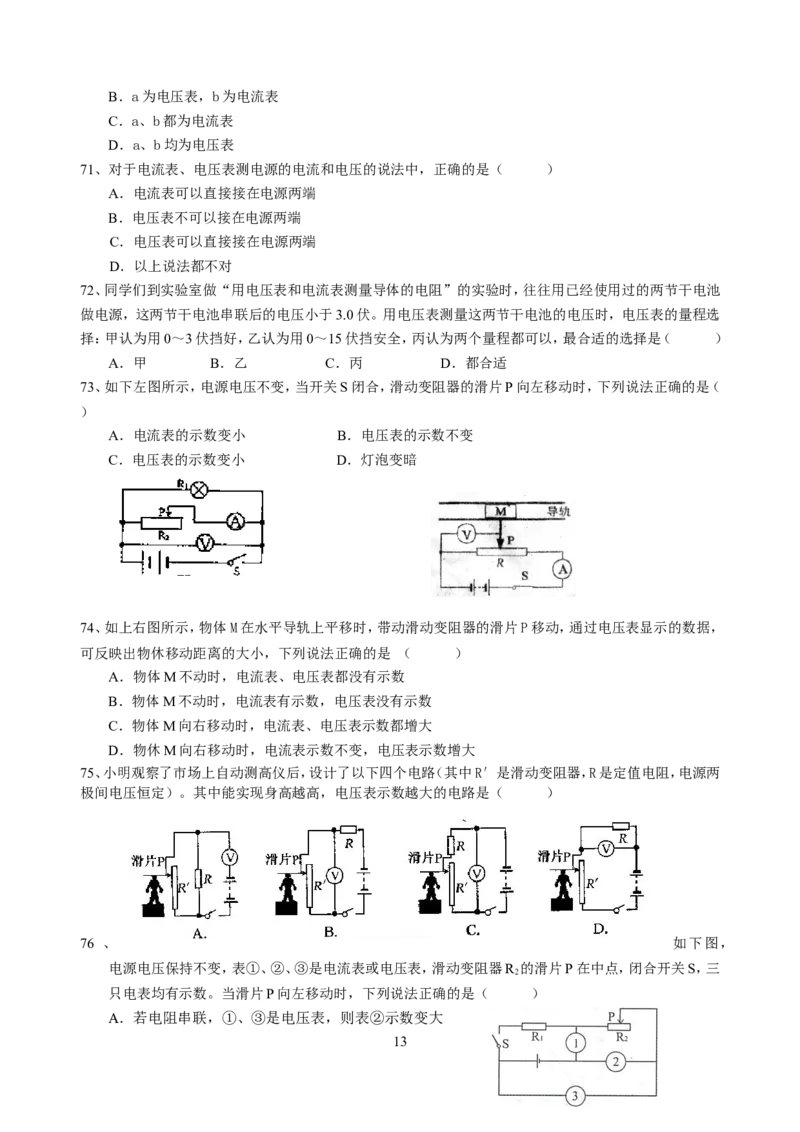

73、如下左图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（
）
A．电流表的示数变小 B．电压表的示数不变
C．电压表的示数变小 D．灯泡变暗
74、如上右图所示，物体M在水平导轨上平移时，带动滑动变阻器的滑片P移动，通过电压表显示的数据，
可反映出物休移动距离的大小，下列说法正确的是 （ ）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时，电流表有示数，电压表没有示数
C．物体M向右移动时，电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
75、小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两
极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是（ ）
76 、 如下图，
电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 的滑片P在中点，闭合开关S，三
2
只电表均有示数。当滑片P向左移动时，下列说法正确的是（ ）
A．若电阻串联，①、③是电压表，则表②示数变大
13B．若电阻串联，①、③是电压表，则表②示数不变
C．若电阻并联，①、③是电流表，则表②示数变小
D．若电阻并联，①、③是电流表，则表②示数变大
77、请你解释下面的几条“路”：
电路:把电源、用电器、开关用 连接起来组成的电流的路径。
通路:闭合开关，电路接通，电路中会产生 ，这种电路叫通路。
开路: 断开，或电路中某处断开，电路中没有电流，这种电路也叫 。
短路:不经过用电器，直接用导线把 连接起来，叫做电源短路。电源短路时，由于电路
中的电流过 ，会损坏 ，甚至造成火灾，故必须防止电源短路。
78、在电路中，电流的方向是 ，而实际上是自由电子(负电
荷)从电源负极经导线流向正极。可见，电流的方向与电子的移动方向 。
79、如图甲是小亮同学测量并联电路的总电流时连接的电路。
（1）请你在a、b导线中撤掉一根多余
的导线，使电路符合实验要求。你选 择
撤掉的是 导线。
（2）撤掉多余的导线后，闭合开关，电
流表的读数如图乙，其读数是
80、要求S为总开关，S 控制L，S 控制L，L、L 并联，画出 电路图，连接实物图。
1 1 2 2 1 2
81 、 两实验小组使用相
同规格的元件，按图示电路进行同一实验(其中a、b、c、d、e为滑动变阻器上五个间距相等的位置，a、e为滑
动变阻器上的两个端点)。电源电压U=3V ，电阻R=1Ω，滑动变阻器的最大阻值为4Ω。首先他们将滑动变
阻器的滑片P置于a ，然后闭合开关,他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个位置，把相应的
电流表示数记录在表一、表二中。对比两组数据，发现电流表示数不完全相同。经检查，发现其中一个实验
组使用的滑动变阻器发生了断路。
表一(第一实验组)
P的位置 a b c d e
电流表的
1
示
4
数(A) 0 0 1.00 1.50 3.00
表二(第二实验组)
P的位置 a b c X d e
电流表的示数(A) 0.60 0.75 1.00 1.50 3.00请分析回答下列问题：
（1）滑动变阻器发生断路的是第 实验组；断路发生在滑动变阻器 段(选填“ab”、“
bc”、“cd”或“de”)。
（2）表二中，滑片P在X (X是c、d之间的某一点)处时，电流表示数的可能值为 。
A．0.70A B．0.85A
C．1.20A D．2.00A
82、在一个实验中，提供了如下图所示的实物电路。
（1）请在下面右边的方框中画出实验电路图。
电路图
甲 乙
（2）将图甲中的滑动变阻器接入电路。要求：滑片P右移时灯变亮。
（3）小灯泡正常发光时，电流表的示数如图乙所示，通过小灯泡的电流是_________。
83、小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻R ＝20欧，
o
电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据求出该电阻的阻值R与温度t的数学关系式。
t
(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏?
(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接
正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的?
15
