让CAD飞起来(八十四)-Excel 导入CAD

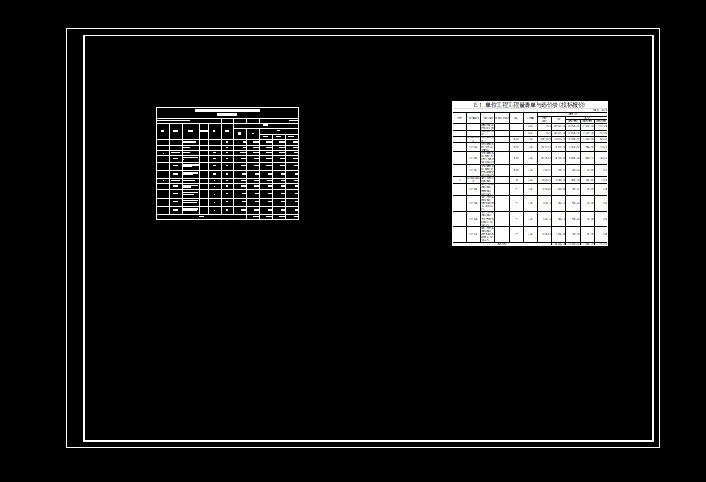

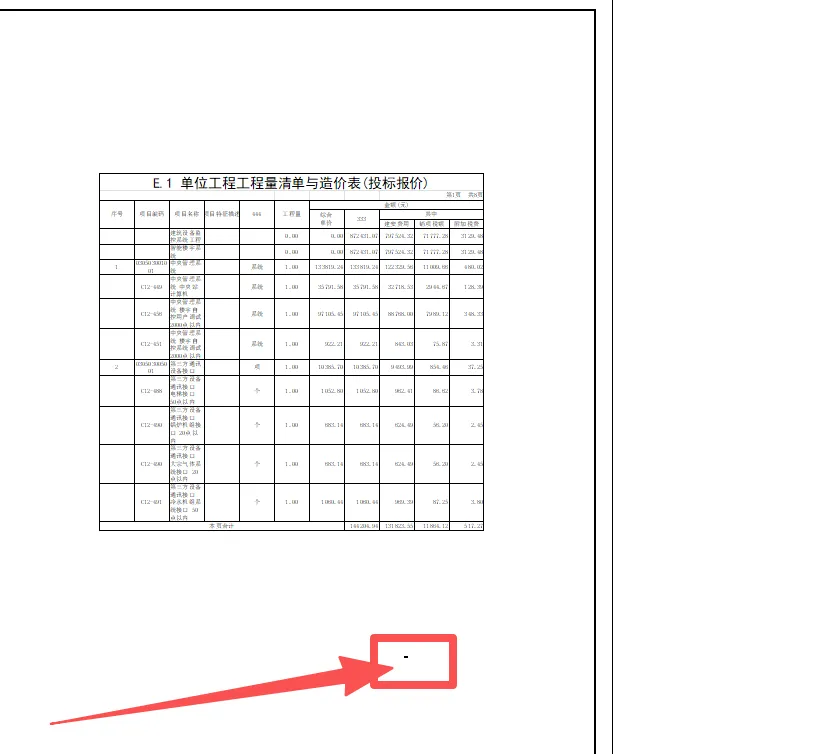

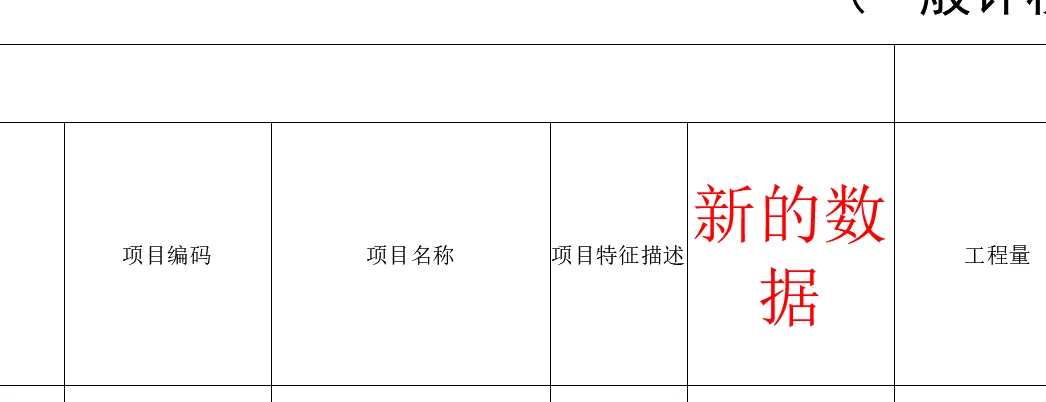

Excel表格处理数据，然后将其导入CAD的需求很多，最简单的方式是将其粘贴为图片，打印成图纸时，效果尚可。可是在模型中绘图时，有碍观瞻，如下图中右侧。如果修改数据，就需要重新粘贴、调整尺寸、位置，也颇费功夫。

今天，咱们烟酒一下通过CAD自带的数据链接的方式将表格传输至CAD中。

1，插入数据

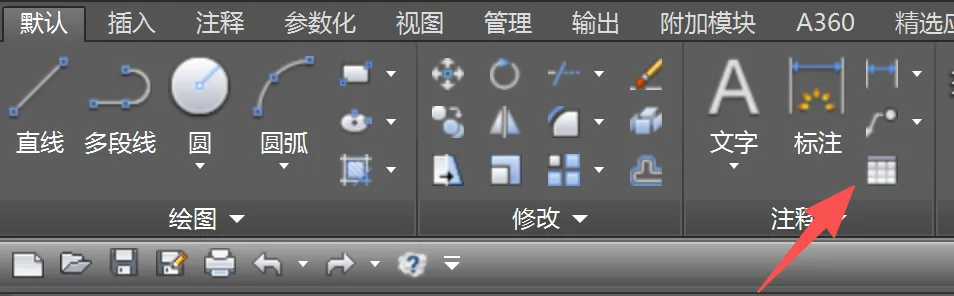

输入快捷键TABLE，或点击下图中的图标：

弹出如下对话框：

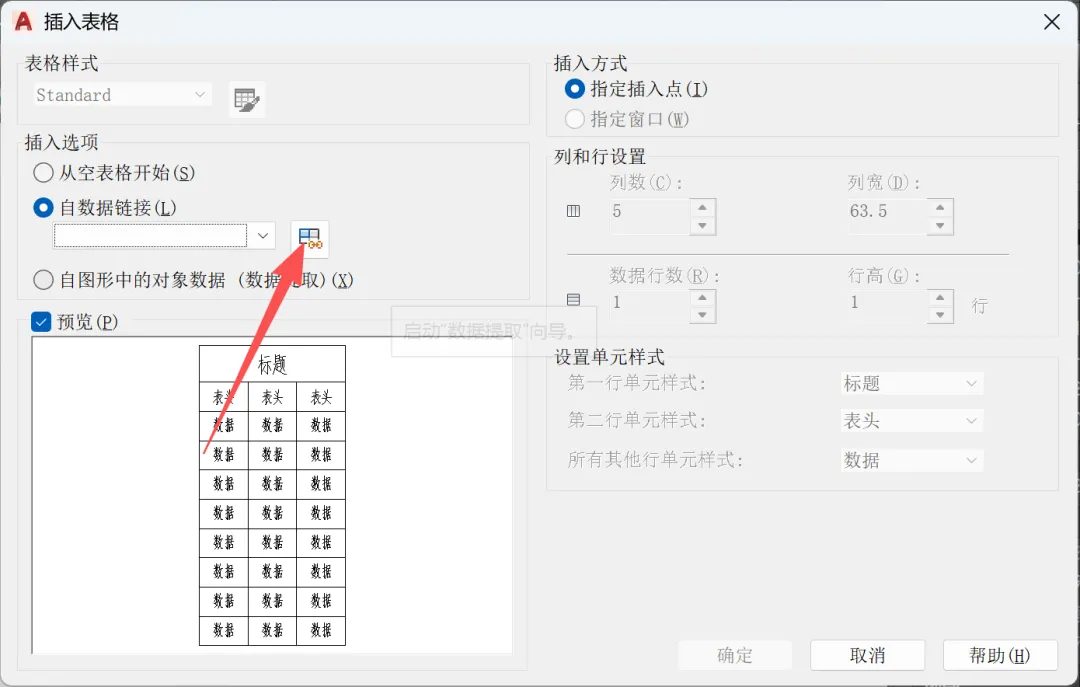

点击上图中的按钮，弹出下图对话框：

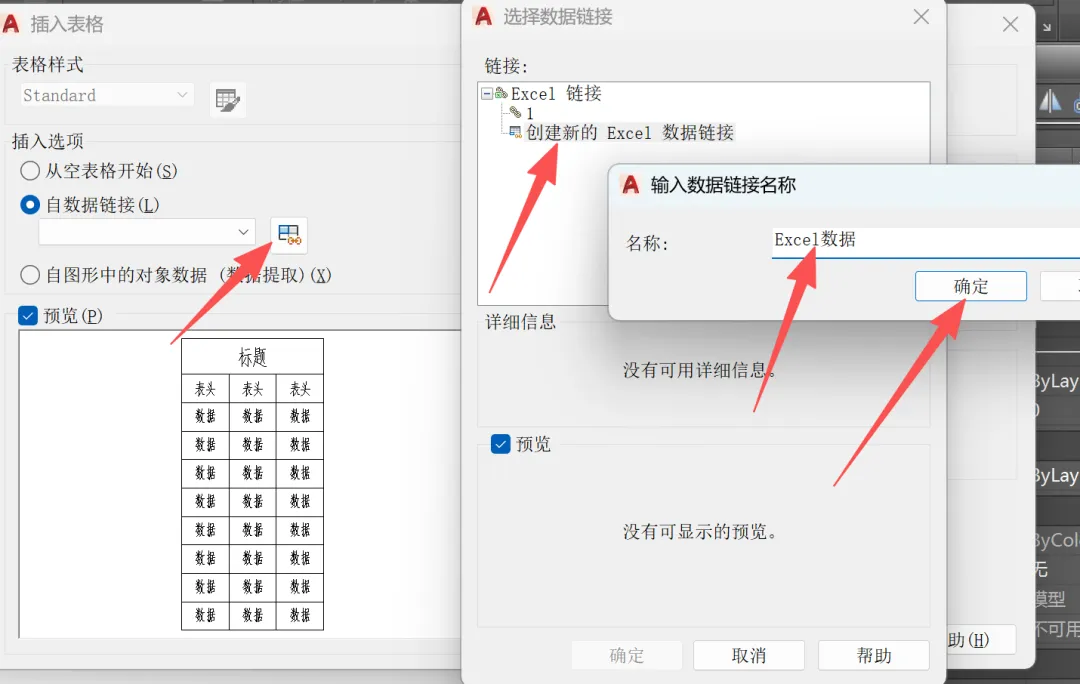

按上面截图中的箭头依次点击，然后输入数据链接的名称。点击确定后，弹出下图对话框：

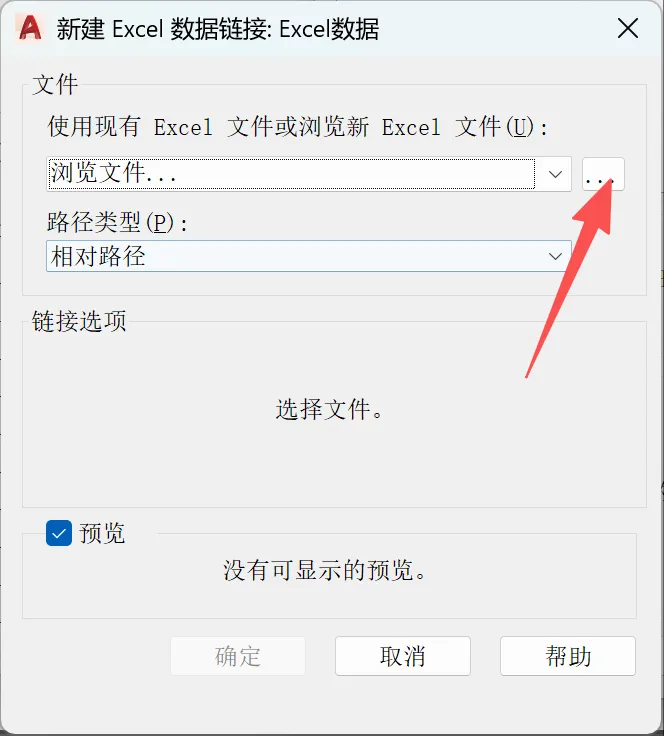

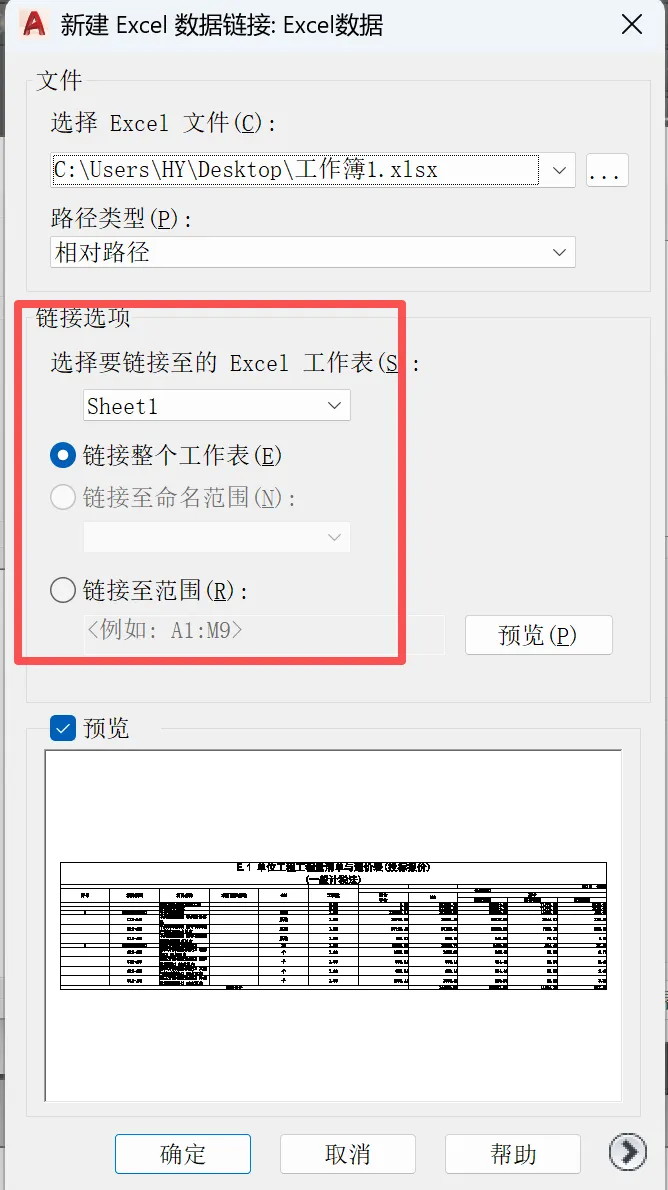

选择路径类型、点击箭头所指的浏览按钮，找到需要链接的Excel文件。然后对话框中会预览表格的内容，我们可以选择链接的sheet，输入链接的数据范围或者是整个sheet，视情况修改选项即可：

此步骤稍微卡顿，根据数据量的大小决定了卡顿时间。连续点击3个确定后，在模型中确认插入位置，从而将Excel的数据插入到CAD中。然后调整比例至合适尺寸即可。

2，修改数据

我们可以在CAD中直接修改数据。选中需要修改的单元格，菜单栏会显示出--表格单元的菜单。

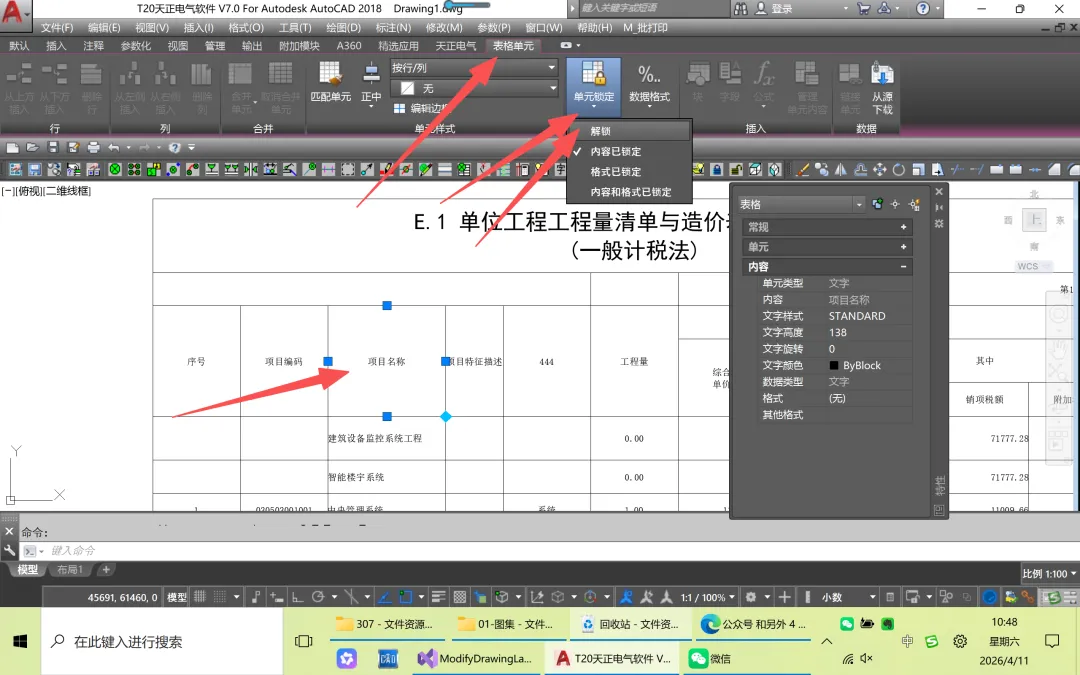

然后点击单元锁定--解锁。如下图所示：

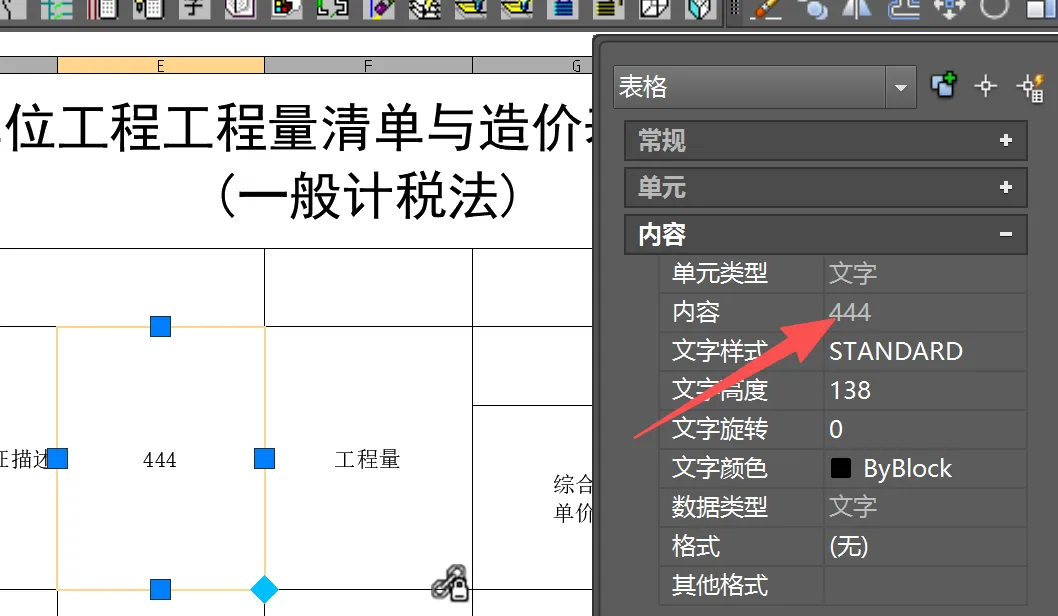

然后我们会看到此单元格的属性由原来的灰色变成白色，如下图所示：

输入新的内容即可完成修改。

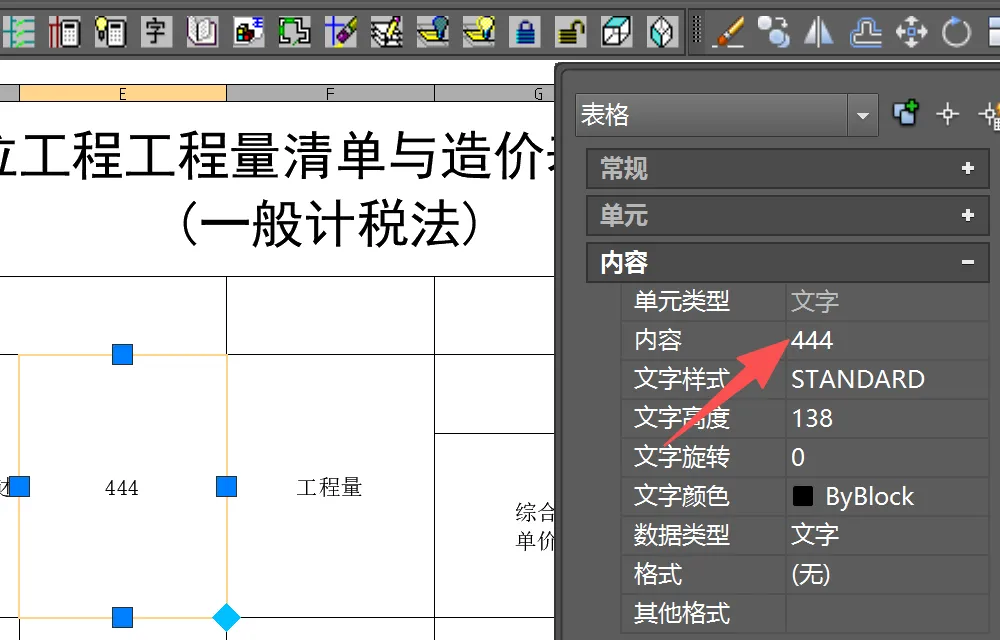

备注：属性可以通过Ctrl+1快捷键，调出属性窗口。无法通过双击的传统方式修改内容。

3，通过Excel更新数据

我们也可能通过Excel表格来更新数据，这种方式对于修改大量的数据时也会更便捷。

在Excel中将数据修改完成后，按上述步骤调出表格单元的菜单。点击下图中的从源下载按钮。

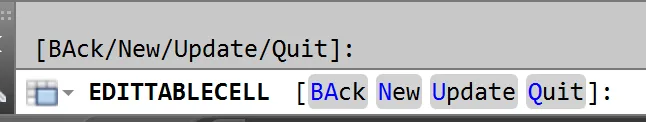

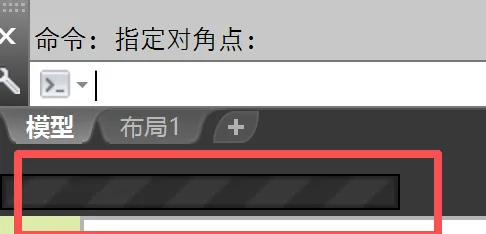

CAD软件的左下角显示在更新数据，稍微缓冲卡顿后，命令后会出现下面截图选项：

输入Q或按下ESC键后，完成数据更新。

这就是我要分享的内容，如果觉得对你有帮助，请点赞、转发、分享，感谢你的支持，欢迎留言交流，你的支持是我更新的动力。
