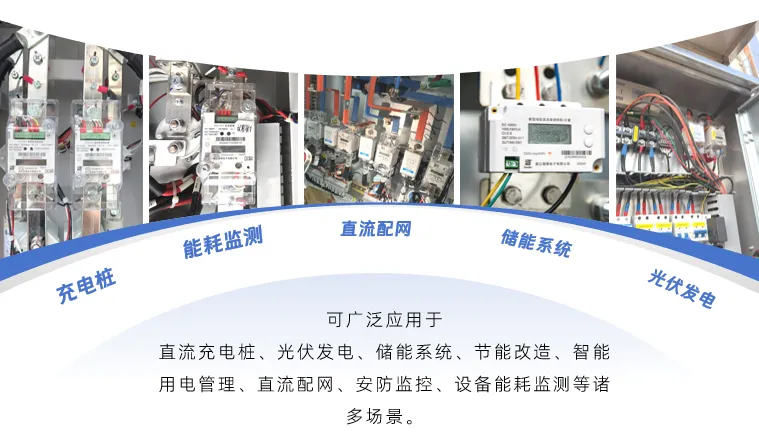

DJZ1226 分流器一体化直流智能电能表，主要用于直流充电桩等直流系统中，具有测量精度高、抗干扰能力强、使用寿命长、体积小巧、安装简便等特点，能实现正反向直流电能精准计量，检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
1.2 执行标准
GB/T 33708-2017、 DL/T 645-2007和JJG842-2017《直流电能表检定规程》等技术规范
2 安装前准备
2.1 安全要求
1) 安装前必须切断所有电源，严禁带电作业，防止触电风险。
2) 准备工具：电工钳、螺丝刀、接线端子、剥线钳等。
3) 安装人员应熟悉本说明书及产品技术参数。
4) 安装时要注意检修方便，有足够的空间放置有关的线、端子排、短接板和其他必要的设备。
2.2 安装环境
1) 安装位置应干燥、通风、便于检修与观察。
2) 避免阳光直射、雨水浸泡、粉尘及腐蚀性气体环境。
3) 确保便于后期维护、接线与显示查看。
3端子定义与标准接线
3.1 端子定义

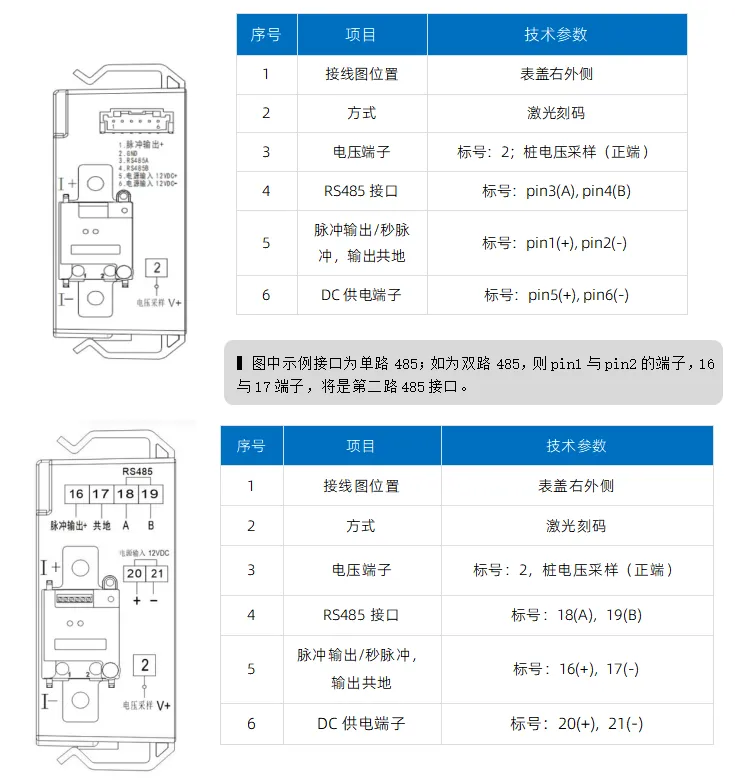

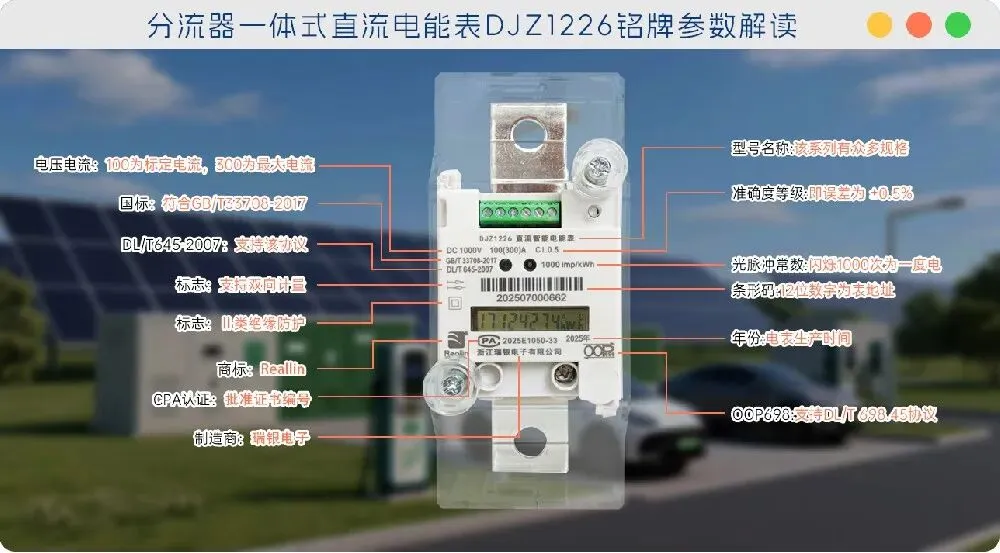

3.2 铭牌解读
以J5003-AQS直流智能电能表为例，具体以实际为准。

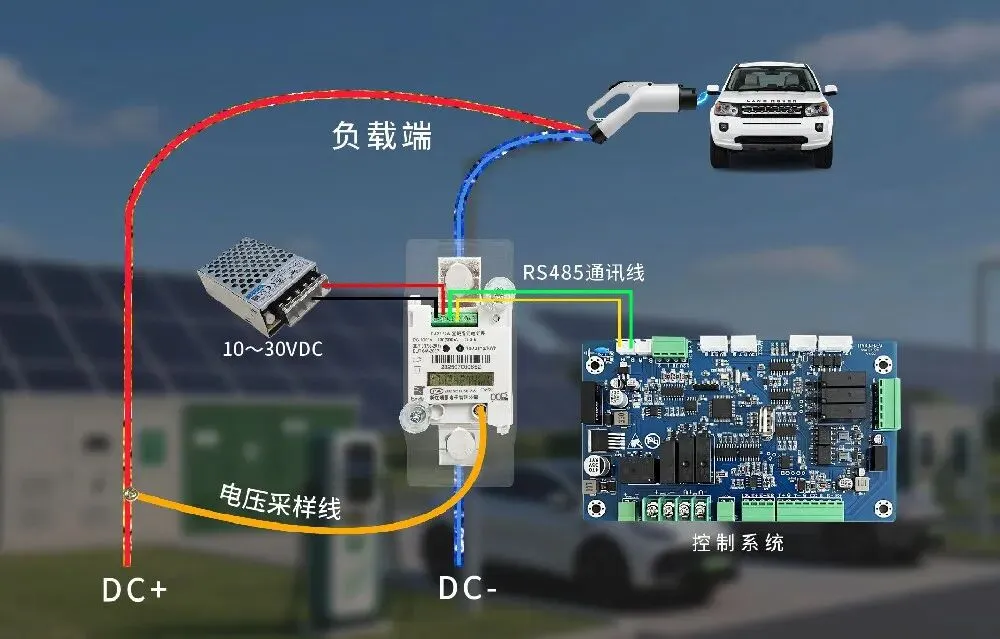

3.3典型接线说明
1) 电压采样线：电表电压采样端子，接入充电桩直流母线。
2) RS485 通讯线：A、B 对应接入控制系统，严禁接反。

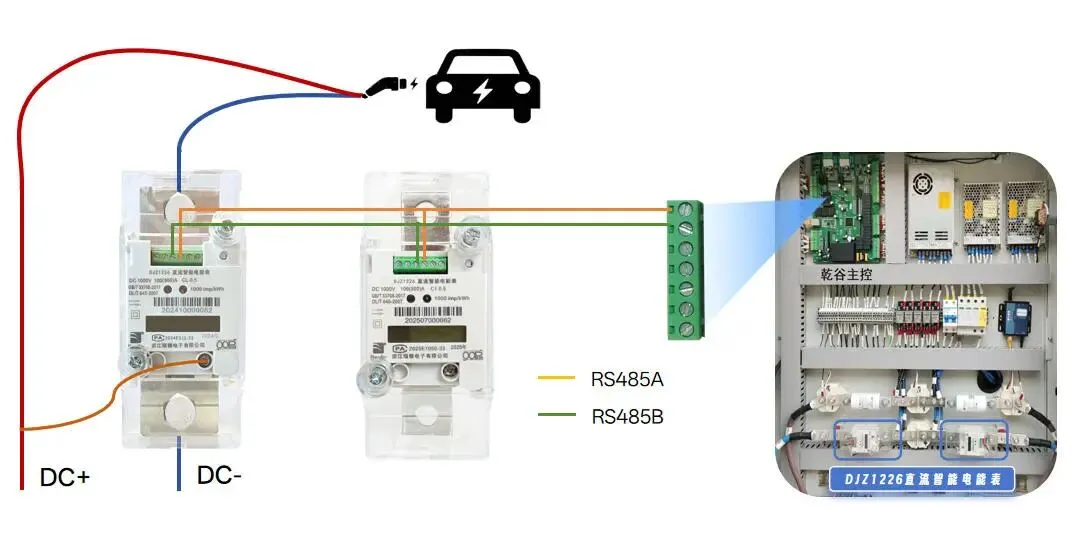

多电表接同一个RS485接口，可将电表A线与A线，B线与B线并联，再将A、B线分别接入RS485接口。
3) 辅助电源：10~30VDC 供电。
4) 主功率回路：DC+、DC- 接入充电桩功率回路，严格遵循电流方向要求。
4电表安装规范
4.1 壳体与电子铅封
1) 电表标配透明罩壳（大部分具有电子铅封功能），所以透明罩壳必须安装到位并拧紧螺丝。

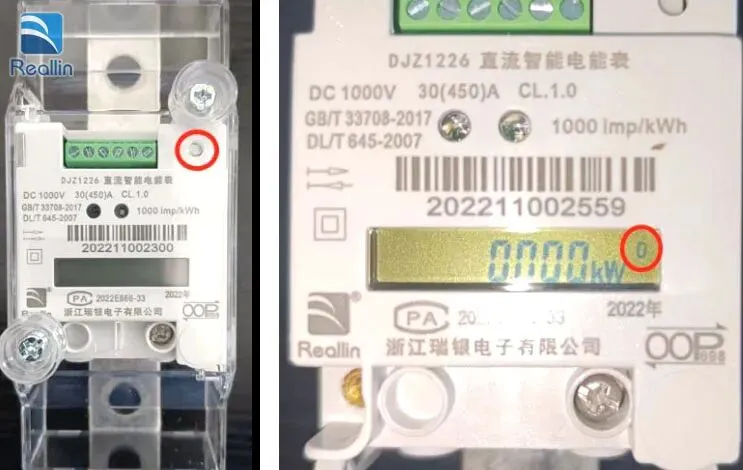

2) 若安装不规范，电表液晶将显示“D” 告警，需重新检查安装。以下图为电子铅封位置及液晶屏显示“D” 告警。
4.2导线规格
1)弱电信号线（RS485、脉冲、辅助电源）：≥0.3mm² 软铜线。
2)电压采样线：≥1mm² 软铜线。
4.3 导线布线

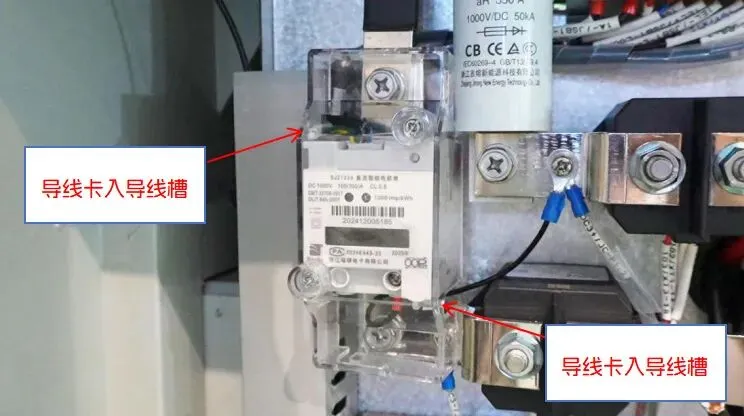

接线端子导线较多时，必须将导线卡入表盖导线槽内，规范布线，避免挤压、缠绕、受力，亦可避免铜牌等温度过高，融化导线皮层。

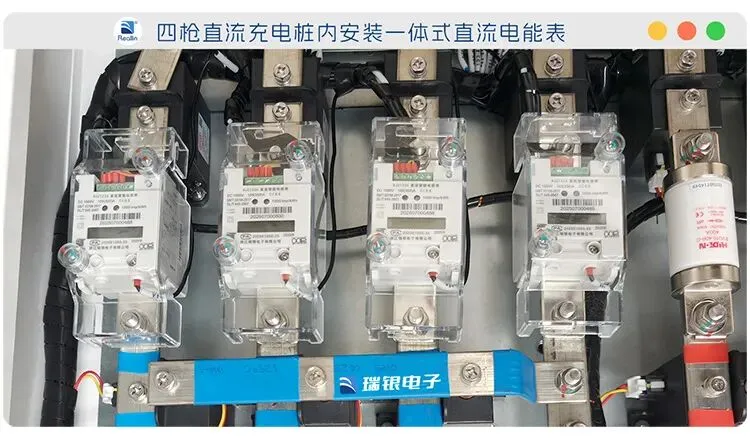

4.4安装位置与电流方向（核心要求）
1) 推荐安装：优先安装在DC-（直流负极）回路，铜排电流方向与电表标注一致。
2) 可选安装：现场条件受限时可安装在DC+（直流正极）回路。
3) 强制要求：无论安装在DC+ 或 DC-，电表接线端子必须朝向枪线（负载）方向。
4.5端子紧固要求
1) 电表上下主回路端子：必须采用螺栓+ 螺母紧固，禁止在铜排攻丝后用平头螺丝固定，防止松动、发热、烧表。
2) 弱电端子：使用2mm/2.4mm 一字螺丝刀，力矩0.1~0.2N·m，导线轻拉不脱出即可。
3) 电压采样端子：使用M6 十字螺丝刀，力矩0.5~0.7N·m，导线轻拉不脱出即可。
5 通讯与设置
5.1 通信接口
电表配置有一个或2个RS485通信接口。通过RS485接口，可完成参数设置和抄读数据。兼容DL/T 645-2007、DL/T 698.45、Modbus-RTU协议，通讯时自动识别切换。
5.2 通信参数
▪通讯地址、波特率、校验位可通过上位机软件连接RS485接口设置。
▪ 通讯地址：DL/T645-2007协议通讯地址默认为产品编码（12位BCD码），Modbus协议地址默认为FF。
▪波特率：1200/2400/4800/9600/19200/38400/115200bps可设， 校验位（可设）：奇/偶/无。
▪注：默认出厂为38400bps，偶校验。校验位如另有要求，请以实际产品为准。
5.3 通信协议
附1：645协议变量数据标识编码表（节选）
数据标识 | 数据格式 | 数据 长度 (字节) | 单位 | 功能 | 数据项名称 | ||||
D3 | D2 | D1 | D0 | 读 | 写 | ||||
02 | 00 | 00 | 00 | XXXX.XXXX | 4 | kW | * | 功率，最高位为符号位 | |
02 | 00 | 01 | 00 | XXXX.XXXX | 4 | A | * | 电流，最高位为符号位 | |
02 | 00 | 02 | 00 | XXXX.XXXX | 4 | V | * | 电压，最高位为符号位 | |
02 | 10 | 01 | 00 | XXXX.XX | 3 | V | * | 电压（直流表） | |
02 | 11 | 01 | 00 | XXXX.XXXX | 4 | A | * | 电流（直流表） | |
02 | 12 | 01 | 00 | XXXX.XXXX | 4 | kW | * | 功率（直流表） | |
02 | 92 | FF | 00 | XXXX.XXXX XXXX.XXXX XXXX.XXXX XXXXX.XXX | 4 4 4 4 | V A kW kWh | * | 电参量数据块(为自定义数据) 1路电压(最高位符号位) 1路电流(最高位符号位) 1路功率(最高位符号位) 1路正向总电量(无符号) | |
02 | 94 | FF | 00 | XXXX.XXXX XXXX.XXXX XXXX.XXXX XXXXXX.XXXX | 4 4 4 5 | V A kW kWh | * | 电参量数据块(为自定义数据) 1路电压(最高位符号位) 1路电流(最高位符号位) 1路功率(最高位符号位) 1路正向总电量(无符号) 注：电能最大为999999.9999kWh ，大于后从零开始计量； | |
注1：功率（02 00 00 00）、电流（02 00 01 00）和电压（02 00 02 00））最高BIT位表示方向,0正,1；其中功率（02 00 00 00）取值范围0~7999.9999kW，电流（02 00 01 00）取值范围0~7999.9999A，电压取值范围 0~7999.9999V； 注2：电压（直流表 02 10 01 00）/电流（直流表 02 11 01 00）/功率（直流表 02 12 01 00）最高BIT位表示方向,0正,1负。其中电压（直流表 02 10 01 00）取值范围0~7999.99V，电流（直流表 02 11 01 00）取值范围0~7999.9999A，功率（直流表 02 12 01 00）取值范围0~7999.9999kW。 注3：电参量数据块(02 92 FF 00） 中的电压、电流和功率为符号数BCD 码，最高位表示方向,0正,1负。电压和功率取值范围0~7999.9999V，电流取值范围0~7999.9999A，功率取值范围0~7999.9999kW; |
附2：645协议4位小数精度扩展协议
数据标识 | 数据格式 | 数据 长度 (字节) | 单位 | 功能 | 数据项名称 | ||||
D3 | D2 | D1 | D0 | 读 | 写 | ||||
E5 | 0E | 00 01 ... 04 FF | 00 | XXXXXXXXXXXX.XXXX | 8 | kWh | * | (当前)正向有功总高精度电能 (当前)正向有功高精度费率1电能 ... (当前)正向有功高精度费率4电能 (当前)正向有功高精度电能数据块 | |
E5 | 0F | 00 01 ... 04 FF | 00 | XXXXXXXXXXXX.XXXX | 8 | kWh | * | (当前)反向有功总高精度电能 (当前)反向有功高精度费率1电能 ... (当前)反向有功高精度费率4电能 (当前)反向有功高精度电能数据块 | |
即：正向有功总电能数据标识为：E5 0E 00 00 ；反向有功总电能 数据标识为 ：E5 0F 00 00 |
更多通讯协议说明，请联系订单负责人。
6 常见故障与排查
6.1 接入电源但不工作
可能原因：辅助电源电压不符合DC10-30V要求，或者接线顺序有误。处理：用万用表测量辅助电源端电压；检查电源接线是否正确接入电表。
6.2无法正常通讯
可能原因：电源错误、RS485A/B 接反、波特率 / 校验位不匹配。处理：检查电源；核对 A/B 接线；确认波特率 38400（默认）、偶校验（默认）。
6.3电压数值为0
可能原因：电表电压采样线未连接。处理：参考安装示意图，正确将电表电压采样线连接妥当。
6.4功率显示负值
可能原因：电表安装方向相反，导致与实际电流方向不一致。处理：按电表侧面标注的电流方向重新安装。
6.5液晶显示“D” 告警
原因：透明罩壳（电子铅封）未安装到位。处理：重新安装罩壳并拧紧螺丝。
7其他说明
1) 本电表为双向计量直流电能表，支持正反向电能计量。
2) 通讯默认参数：波特率38400，偶校验。
3) 安装、调试、维修必须由专业电气人员执行。
4) 产品出现异常请勿私自拆解，联系供应商或厂家处理。
5) 质量限制，以下问题不属免费质保范围：
▪由于不正确的安装、使用、存储引起的损坏。
▪超出产品规定的非正常操作和应用条件。
▪由非本公司授权的机构或人修理了的仪表。
▪超出免费质保年限。
8附则
本说明书图片仅供参考，产品以实物为准。若有更新，不另行通知，以最新版本为准。浙江瑞银电子有限公司保留最终解释权。
