某小区建筑供配电系统设计研究

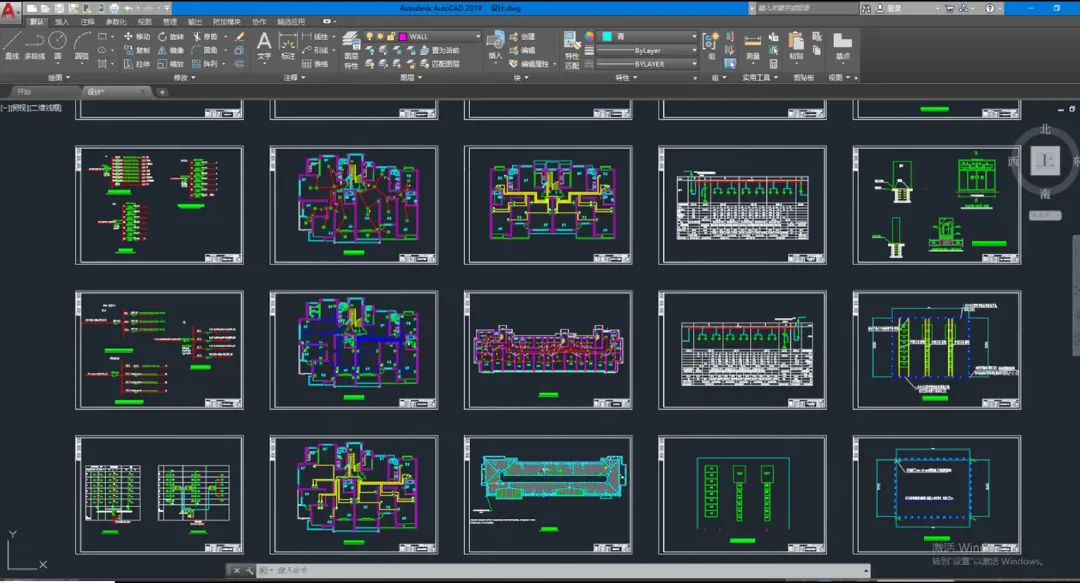

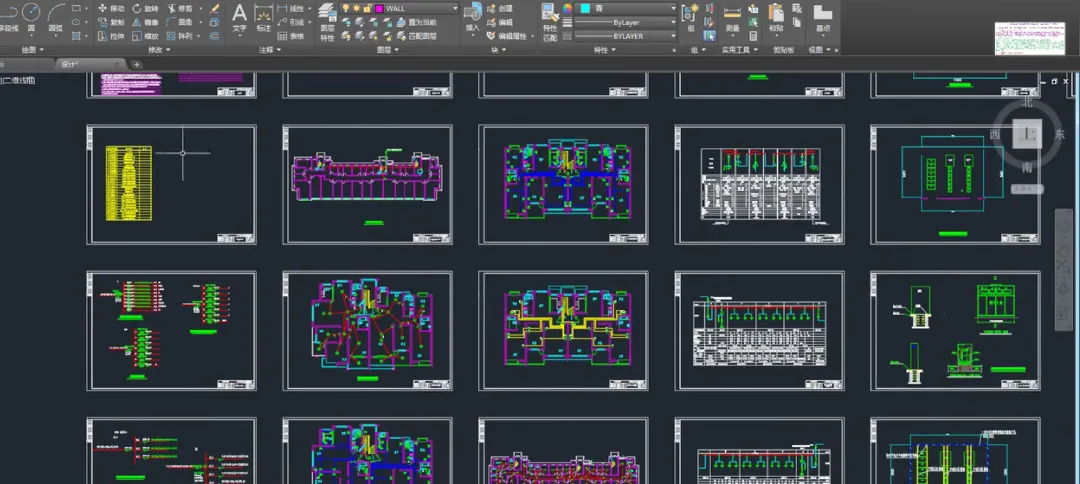

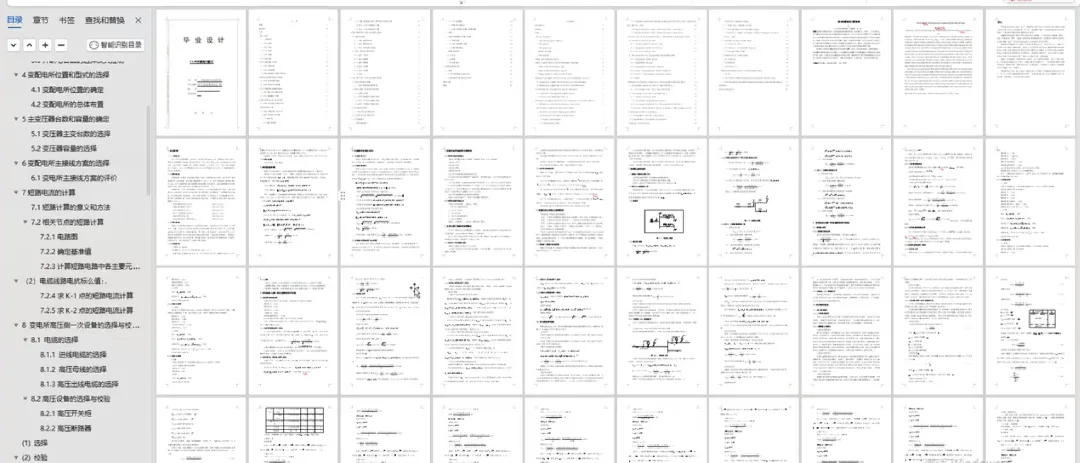

摘要：本文以某住宅小区为研究对象，深入探讨了建筑供配电系统设计的关键环节。通过无功功率计算与补偿、变配电所位置与型式选择、主变压器参数确定、主接线方案优化、短路电流计算、高低压一次设备选型与校验、变压器保护设置、小区单体弱电装置设计以及防雷接地系统设计等多方面的研究，结合20余张CAD图纸的详细呈现，为小区供配电系统提供了科学合理、安全可靠的设计方案，旨在提升小区供电质量与稳定性，保障居民用电安全与舒适。

关键词：住宅小区；供配电系统设计；无功功率补偿；变配电所；短路电流计算；防雷接地

一、引言

随着城市化进程的加速和居民生活水平的提高，住宅小区的用电需求日益增长，对供配电系统的可靠性、安全性和经济性提出了更高要求。合理的供配电系统设计不仅能满足小区居民日常用电需求，还能有效降低能源损耗，提高供电质量。本文以某住宅小区为实例，结合相关设计规范和标准，对小区建筑供配电系统进行全面深入的设计研究，为类似工程提供参考。

二、小区概况与负荷分析

2.1 小区概况

该小区为大型综合性住宅小区，总建筑面积约30万平方米，包含多栋高层住宅、配套商业服务网点、地下停车库、会所、幼儿园等建筑。小区用电负荷类型多样，包括居民生活用电、公共设施用电、商业用电以及应急备用用电等。

2.2 负荷计算

负荷计算是供配电系统设计的基础，准确计算用电负荷对于选择合适的电气设备和确定供电方案至关重要。本小区采用单位指标法和需要系数法相结合的方式进行负荷计算。对于居民生活用电，根据户均容量标准（本小区户均容量按7kW计算）和住户数量，初步估算居民用电总容量。同时，考虑公共设施（如电梯、水泵、照明等）、商业用电以及同时系数等因素，综合确定小区的总用电负荷。经计算，小区计算负荷约为12297.8kVA。

三、无功功率计算及补偿

3.1 无功功率计算

小区内大量用电设备如电冰箱、洗衣机、空调等以及水泵、电梯电机等均为感性负载，会消耗大量无功功率，导致功率因数降低。功率因数是衡量电源输出视在功率被有效利用程度的指标，较低的功率因数不仅降低电气设备输出效率，还会增加变压器和配电线路的无功损耗。通过计算，本小区补偿前变压器低压侧功率因数为0.805，未达到行业要求的0.9以上标准。

3.2 无功功率补偿方案

为提高功率因数，减少无功损耗，本小区采用低压集中补偿方式，在变压器低压侧安装并联电容器进行无功补偿。根据无功补偿容量计算公式，将功率因数提高至0.95，计算得出所需补偿容量。本小区选用两台容量为1000kVA的变压器，分别对不同区域进行供电，并根据各区域负荷情况确定每台变压器的补偿方案。例如，A变压器主要对部分住宅和充电桩供电，经计算需补偿容量为80kVar，选用2组型号为BCMJ0.4 - 40 - 3的单相补偿容量为40kVar的并联电容器；B变压器对其他住宅、电梯、物业用电等供电，需补偿容量为100kVar，选用2组型号为BCMJ0.4 - 50 - 3的并联电容器，补偿容量为50kVar/台。补偿后小区功率因数达标，有效降低了无功损耗，提高了供电效率。

四、变配电所位置和型式的选择

4.1 变配电所位置选择原则

变配电所位置的选择应综合考虑多方面因素，以确保供电可靠性、经济性和便利性。主要原则包括尽量靠近负荷中心，缩短配电线路长度，减少电能损耗和电压损耗；进出线方便，便于高压电源线路接入和低压配电线路引出；避开多尘、多水雾、有腐蚀性气体以及易燃易爆场所；不宜设在卫生间、厨房等经常积水场所的正下方或贴邻，若贴邻需做防水处理；可设置在建筑物地下层，但不宜设在最底层，且需有保证电房正常工作环境的措施；按供电半径集中或分散设置，尽量减少变配电所数量。

4.2 本小区变配电所位置选择

本小区地下为两层，根据广州供电局要求，公用变配电房可设置在地下一层。综合考虑小区负荷分布、进出线便利性以及土建造价等因素，将公用及专用配变电所均设置在地下一层。同时，尽量在高层住宅投影范围内靠外墙侧设置，便于电缆进出管线敷设，且对首层住户影响较小。例如，若高层住宅首层为住户，在配变电所上空设置双层楼板，减少对首层住户的干扰，也避免住宅卫生间直接设置在配变电所上方。

4.3 变配电所型式选择

根据小区用电负荷情况和周围环境，本小区变配电所采用室内型式。室内变配电所具有运行维护条件好、安全可靠性高的优点，能有效保护电气设备免受外界环境影响。同时，考虑到小区空间布局和美观要求，变配电所设备布置紧凑合理，采用模块化设计理念，提高空间利用效率，便于后期维护和升级。

五、主变压器台数和容量的确定

5.1 主变压器台数确定原则

主变压器台数的确定需综合考虑负荷性质、用电容量、运行可靠性以及经济性等因素。一般而言，对于有重要负荷或负荷波动较大的小区，宜采用两台及以上变压器，以提高供电可靠性，当一台变压器故障或检修时，其余变压器仍能保证部分重要负荷的供电；对于负荷较小且相对稳定的小区，也可采用单台变压器供电。

5.2 主变压器容量确定原则

主变压器容量应根据小区计算负荷、负荷发展预留以及变压器经济运行等因素综合确定。变压器容量不宜过大或过小，容量过大将导致变压器利用率低，增加投资和运行成本；容量过小则无法满足小区用电需求，影响供电质量。同时，应考虑变压器短时过载能力，以满足小区用电高峰时的负荷需求。

5.3 本小区主变压器参数确定

根据小区计算负荷12297.8kVA，结合上述原则，本小区选用两台容量为1000kVA的变压器。该容量既能满足小区当前用电需求，又为未来负荷增长预留了一定空间。同时，变压器容量在合理范围内，有利于实现经济运行，降低损耗。在变压器类型选择上，考虑到设置在主体建筑内，按建筑防火要求，选用干式变压器，其具有防火、防爆、运行维护方便等优点，且可设置强迫风冷措施，以满足短时过载运行要求。

六、主接线方案的选择

6.1 主接线设计要求

主接线是供配电系统的重要组成部分，其设计应满足可靠性、灵活性、经济性等要求。可靠性要求主接线在正常运行和故障情况下，能保证对小区用户连续供电，减少停电时间和范围；灵活性要求主接线能适应不同运行方式，便于操作、检修和扩建；经济性要求主接线在满足可靠性和灵活性前提下，尽量减少设备投资和运行费用，降低电能损耗。

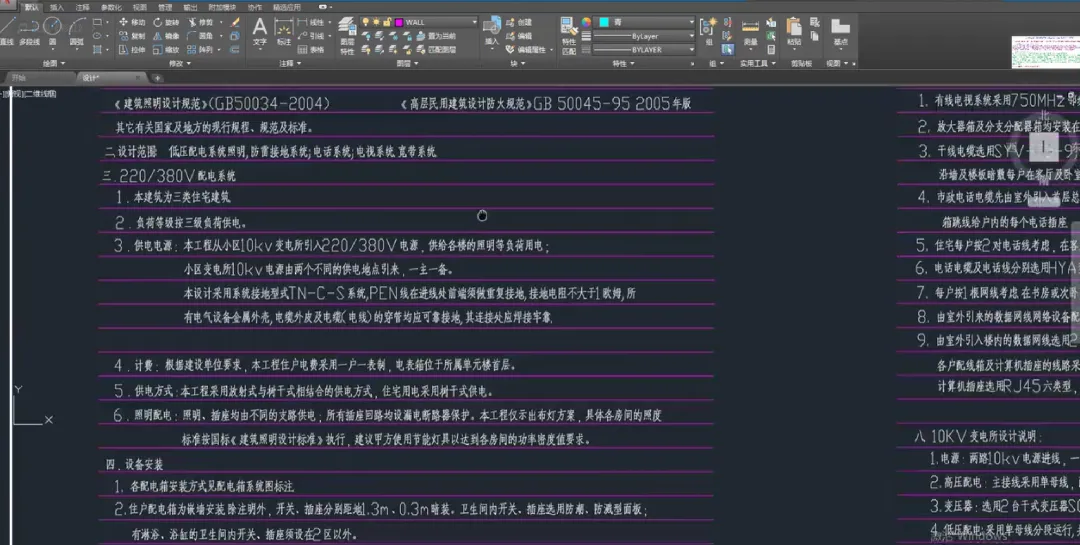

6.2 本小区主接线方案设计

本小区供电方案采用电缆 + 中压开关站 + 环网柜 + 箱式变电站方式供电。规划建设中压开关站1座、环网柜4座、箱式变电站14座。10kV电源经中压开关站分配至各环网柜，再通过环网柜将电能输送至各箱式变电站，最后由箱式变电站降压后为小区用户供电。主接线采用单母线分段接线方式，这种接线方式具有运行灵活、可靠性高的特点。正常运行时，两段母线可分段运行，也可并列运行；当一段母线故障或检修时，可通过倒闸操作将负荷切换至另一段母线，保证对用户的不间断供电。同时，在各进出线回路设置断路器、隔离开关等设备，便于操作和检修，提高系统灵活性和安全性。

七、短路电流的计算

7.1 短路电流计算目的

短路电流计算是供配电系统设计中的重要环节，其目的是为了选择合适的电气设备和导体，校验电气设备的热稳定和动稳定性，确定保护装置的整定值，确保在短路故障发生时，电气设备能够安全可靠地运行，将短路故障的影响范围和损失降至最低。

7.2 短路电流计算方法

本小区短路电流计算采用标幺值法。标幺值法是一种相对值计算方法，通过将各物理量除以相应的基准值，将实际电路转化为标幺值电路进行计算，避免了不同电压等级下物理量数值差异过大带来的计算困难。计算步骤包括确定基准值（基准电压、基准容量、基准电流）、计算各元件电抗标幺值、绘制等效电路图、计算三相短路电流与短路容量等。

7.3 本小区短路电流计算结果

通过对小区供配电系统各关键节点（如高压侧、变压器低压侧、配电线路末端等）进行短路电流计算，得出不同短路点的三相短路电流周期分量有效值、次暂态电流和稳态电流、冲击电流及第一个周期短路电流的有效值以及三相短路容量等数据。例如，在某高压侧短路点，三相短路电流周期分量有效值为11.22kA，三相短路冲击电流为28.61kA等。这些计算结果为电气设备的选择与校验提供了重要依据。

八、变电所高压侧一次设备的选择与校验

8.1 高压一次设备选择原则

高压一次设备（如断路器、隔离开关、负荷开关、熔断器等）的选择应根据短路电流计算结果、额定电压、额定电流、开断电流、动稳定电流、热稳定电流等参数进行，确保设备在正常运行和短路故障情况下都能安全可靠运行。同时，还应考虑设备的操作性能、维护方便性以及与系统的匹配性等因素。

8.2 本小区高压侧一次设备选择与校验

根据短路电流计算结果，本小区高压侧断路器选用额定电压为10kV、额定电流满足负荷要求、开断电流大于短路电流计算值的真空断路器。其操作机构采用直流操作，配备直流屏，以保证操作可靠。隔离开关选用额定电压和额定电流与断路器匹配的产品，具有良好的绝缘性能和机械强度。同时，对所选设备进行动稳定和热稳定校验，确保设备在短路电流冲击下不发生损坏。例如，校验断路器的动稳定电流是否大于短路冲击电流，热稳定电流和时间是否满足短路电流热效应要求等。通过校验，所选高压一次设备均能满足小区供配电系统运行要求。

九、变电所低压侧一次设备的选择与校验

9.1 低压一次设备选择原则

低压一次设备（如低压断路器、隔离开关、接触器、熔断器等）的选择主要依据负荷电流、短路电流、设备使用环境等因素。应确保设备额定电流大于负荷计算电流，分断能力大于短路电流，同时具有良好的保护性能和操作性能，能适应不同的运行工况。

9.2 本小区低压侧一次设备选择与校验

本小区低压配电柜采用抽屉式或固定式，常用型号如GGD、GCK、GCS、MNS等。根据变压器容量和负荷情况，合理选择低压配电柜型号和规格，确保柜体母线额定电流值与变压器容量匹配。变压器低压侧至低压进线柜采用封闭式母线或母线槽上进线方式安装，配电柜出线根据工程实际情况选择下出线或上出线形式。低压断路器根据负荷性质和短路电流大小进行选择，对于重要负荷采用智能型断路器，具备过载、短路、欠压等保护功能。同时，对低压一次设备进行短路条件下的动稳定和热稳定校验，确保设备在短路故障时能可靠动作，保护电气设备和线路安全。

十、变压器保护设置（10kV母线及馈线）

10.1 变压器保护设置要求

变压器保护设置应能快速、准确地切除变压器内部故障和外部短路故障，同时避免误动作，保障变压器安全运行。保护装置应具备选择性、速动性、灵敏性和可靠性，根据变压器容量、电压等级、接线方式等因素合理配置保护类型和整定值。

10.2 本小区变压器保护设置方案

本小区10kV母线及馈线采用微机保护装置，实现对变压器的全面保护。对于10kV母线，配置母线差动保护，当母线发生短路故障时，快速切除故障母线所连接的所有断路器，缩小故障影响范围。对于变压器馈线，配置电流速断保护、过电流保护、零序电流保护等。电流速断保护作为主保护，快速切除变压器内部和馈线近端短路故障；过电流保护作为后备保护，在电流速断保护拒动时动作，切除故障；零序电流保护用于反应接地故障，当发生单相接地故障时，及时切除故障线路，保障系统安全运行。同时，根据变压器容量和运行要求，合理设置保护装置的整定值，确保保护动作的准确性和可靠性。

十一、小区单体设计（弱电及装置部分）

11.1 弱电系统设计概述

小区弱电系统包括电话网络系统、数据网络系统、有线电视系统、安防监控系统、楼宇对讲系统等，是小区智能化管理的重要组成部分，为居民提供便捷、安全、舒适的生活环境。弱电系统设计应遵循先进性、可靠性、开放性、兼容性和可扩展性原则，满足小区当前使用需求，并考虑未来技术发展和功能升级。

11.2 各弱电系统设计要点

11.2.1 电话网络系统

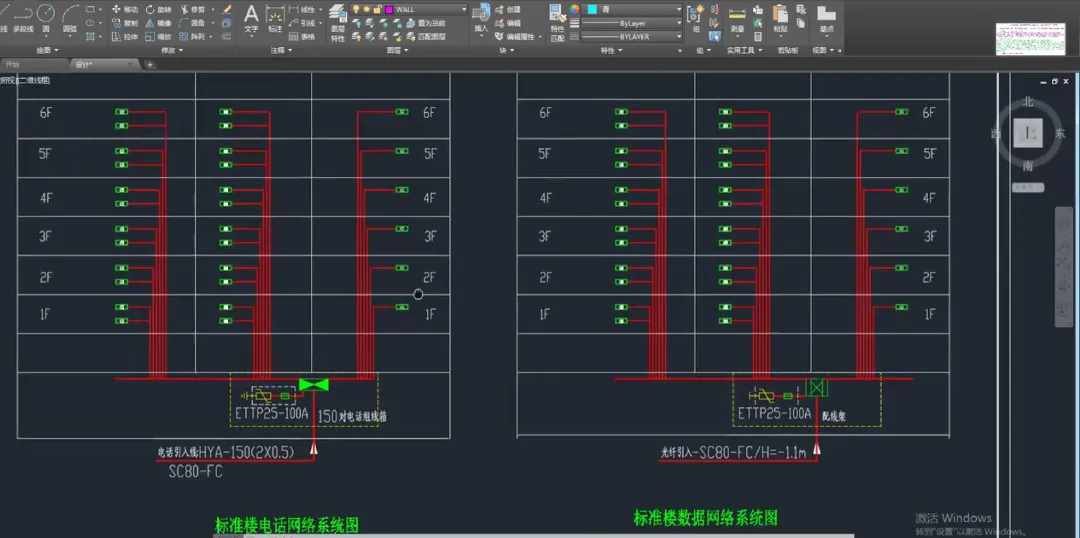

电话网络系统采用光纤到楼、铜缆到户的接入方式，在小区设置电话交接箱，通过大对数电缆将电话信号分配至各楼栋单元，再由单元配线架分配至各住户。设计时需合理规划电话交接箱位置和容量，确保电话线路敷设符合规范，信号传输质量稳定。

11.2.2 数据网络系统

数据网络系统为小区居民提供互联网接入服务，采用光纤入户（FTTH）技术，在小区设置光缆交接箱，通过光纤将高速网络信号传输至各楼栋单元，再通过光分路器将信号分配至各住户。网络拓扑结构采用星型结构，便于管理和维护。同时，在小区公共区域设置无线接入点（AP），实现无线网络覆盖，为居民提供便捷的上网体验。

11.2.3 有线电视系统

有线电视系统采用数字电视传输技术，在小区设置有线电视前端设备，将有线电视信号进行调制、混合后，通过光缆传输至各楼栋单元，再由同轴电缆分配至各住户。设计时需考虑信号分配的合理性和均衡性，确保各住户收看到的电视节目质量清晰、稳定。

11.2.4 安防监控系统

安防监控系统是保障小区安全的重要手段，包括视频监控、入侵报警、门禁管理等子系统。视频监控系统在小区出入口、周界、公共区域等重要部位设置监控摄像头，实现对小区的全方位实时监控；入侵报警系统在小区周界设置红外对射探测器、电子围栏等设备，当发生非法入侵时及时发出报警信号；门禁管理系统在小区出入口、单元门、电梯等部位设置门禁设备，通过刷卡、密码、指纹等方式控制人员进出，提高小区安全性。各子系统之间实现联动，当发生报警事件时，视频监控系统自动切换至报警区域进行实时录像，为事件处理提供有力证据。

十二、防雷接地系统设计

12.1 防雷设计要求

防雷设计旨在保护小区建筑物和电气设备免受雷击危害，确保人员生命安全和设备正常运行。根据建筑物防雷设计规范，本小区建筑物按二类防雷建筑物进行防雷设计。防雷设计包括直击雷防护、侧击雷防护和雷电感应防护等方面。

12.2 直击雷防护

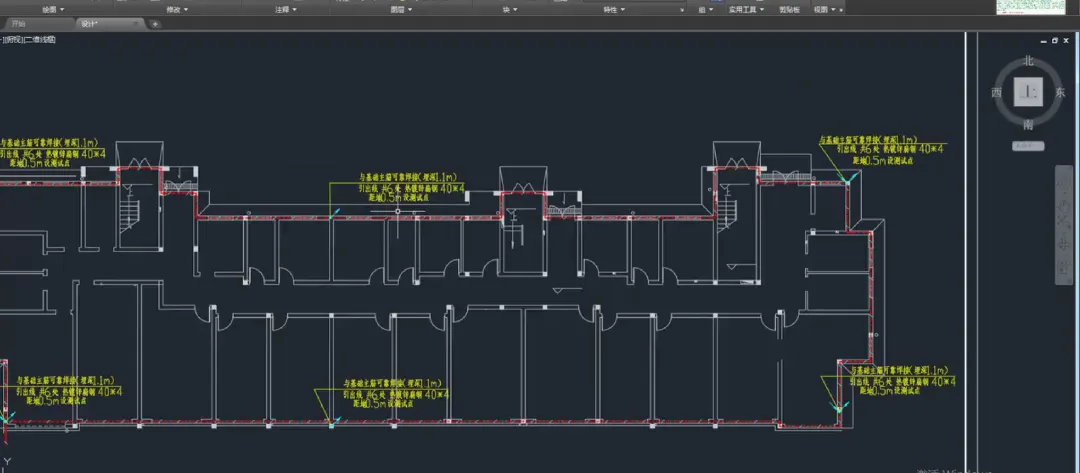

在小区建筑物屋顶设置避雷带作为接闪器，避雷带采用镀锌圆钢或扁钢制作，沿屋顶女儿墙、屋脊、屋角等易受雷击部位敷设，并通过引下线与接地装置可靠连接。引下线利用建筑物钢筋混凝土柱子内的主钢筋作为自然引下线，引下线间距满足规范要求。同时，在建筑物四周设置接地装置，接地装置采用人工接地极和自然接地极相结合的方式，将雷电流引入大地，降低雷击危害。

12.3 侧击雷防护

对于高层建筑物，当高度超过一定值时，需进行侧击雷防护。在建筑物高度超过30m及以上部位，每隔一定层数设置均压环，均压环利用建筑物圈梁内主钢筋焊接形成闭合环路，并与引下线可靠连接。同时，将建筑物外墙上金属门窗、栏杆等金属物体与均压环可靠连接，防止侧击雷对建筑物内部人员和设备造成危害。

12.4 雷电感应防护

为防止雷电感应产生的过电压和过电流对电气设备造成损坏，在小区供配电系统中采取相应的防护措施。在变配电所、电梯机房、弱电机房等重要电气设备房间设置浪涌保护器（SPD），将雷电感应产生的过电压限制在设备能够承受的范围内，保护电气设备安全运行。同时，对电气线路采取屏蔽措施，减少雷电电磁脉冲对线路的干扰。

12.5 接地系统设计

接地系统是防雷系统的重要组成部分，其作用是将雷电流、电气设备正常工作时的泄漏电流以及故障电流等引入大地，确保设备和人员安全。本小区采用联合接地方式，将防雷接地、电气接地、弱电接地等共用一组接地装置，接地电阻值不大于1Ω。接地装置采用人工接地极（如镀锌角钢、镀锌钢管等）和自然接地极（如建筑物基础钢筋等）相结合的方式，确保接地可靠性和稳定性。同时，在接地系统中设置接地测试点，便于定期检测接地电阻值，保证接地系统正常运行。

十三、结论

本文通过对某住宅小区建筑供配电系统的全面设计研究，从无功功率计算及补偿、变配电所位置和型式选择、主变压器参数确定、主接线方案优化、短路电流计算、高低压一次设备选型与校验、变压器保护设置、小区单体弱电装置设计以及防雷接地系统设计等多个方面进行了深入探讨。结合小区实际情况和相关设计规范标准，提出了科学合理、安全可靠的设计方案，并通过20余张CAD图纸对设计方案进行了详细呈现。该设计方案能够有效满足小区居民用电需求，提高供电质量和可靠性，降低能源损耗，为小区居民提供安全、舒适、便捷的用电环境。同时，本研究成果也可为类似住宅小区供配电系统设计提供参考和借鉴，具有一定的实用价值和推广意义。
