DWG转PDF,Ubuntu系统轻松实现

小刘："哥，快帮个忙！我这儿有个DWG图纸，想转成PDF，试了好几个工具，不是转出来模糊，就是显示乱码，你有啥招没？"

我抬头一看，他电脑屏幕上全是乱码线条，还开着几个在线转换网站，页面堆满了广告，转出来的PDF要么线条发虚，要么字体丢得七七八八，连图纸上的标注都看不清——这不就是以前我自己也踩过无数回的坑嘛！

行了，不啰嗦，今天就把我帮同事解决问题的全过程还原一遍。每个步骤都带详细操作和避坑提醒，新手也能跟着一步步做，保证不出错！

正文开始：Ubuntu实操DWG转PDF，6步搞定！

1 准备Ubuntu系统 + 安装依赖

首先，我打开了Ubuntu虚拟机，因为要用QCAD，而QCAD运行需要一个叫“libgl1-mesa-glx”的组件。这个组件是Ubuntu里运行图形化工具的基础，不装的话，后面打开QCAD会直接报错。

装依赖的方法很简单：打开Ubuntu的终端（快捷键Ctrl+Alt+T），然后复制下面这行命令，粘贴进去，按回车就行：

sudo apt update && sudo apt install -y wget tar libgl1-mesa-glx

解释下这行命令是啥意思：

- `sudo`：获取管理员权限，相当于Windows里的“以管理员身份运行”；

- `apt update`：更新系统软件源，确保能下载到最新的依赖包；

- `apt install -y`：安装指定软件，`-y`就是“默认同意所有安装提示”，不用一次次手动确认；

- `wget`、`tar`：是Ubuntu里的下载和解压工具，后面下QCAD安装包会用到；

- `libgl1-mesa-glx`：就是咱们要装的核心依赖，没它QCAD跑不起来。

安装过程大概1-2分钟，看网速快慢。期间终端会显示进度，不用管，等出现“完成”的提示，就说明依赖装好了。

2 下载转换图纸的核心工具——QCAD

QCAD是一款免费开源的CAD软件，在Linux、Windows、Mac上都能用。专门用来处理DWG和DXF格式的图纸，自带一个叫`dwg2pdf`的命令，转换起来很方便。最关键的是它免费、没广告，而且能实现矢量无损转换。

下载方法很简单，打开终端，复制粘贴下面这行命令，按回车，它就会自动下载QCAD安装包：

`cd ~ && wget https://www.qcad.org/archives/qcad/qcad-3.28.1-trial-linux-x86_64.tar.gz`

下载大概需要5到10分钟，具体看你网速快不快。这段时间你可以喝口水、休息一下。终端上会显示下载进度条，下载完了以后，主目录里会出现一个叫`qcad-3.28.1-trial-linux-x86_64.tar.gz`的压缩包。

3 解压QCAD安装包

这一步很简单，用终端命令就能搞定，不需要装其他解压软件。

继续在终端里粘贴下面这行命令，按回车：

`tar -zxvf qcad-3.28.1-trial-linux-x86_64.tar.gz`

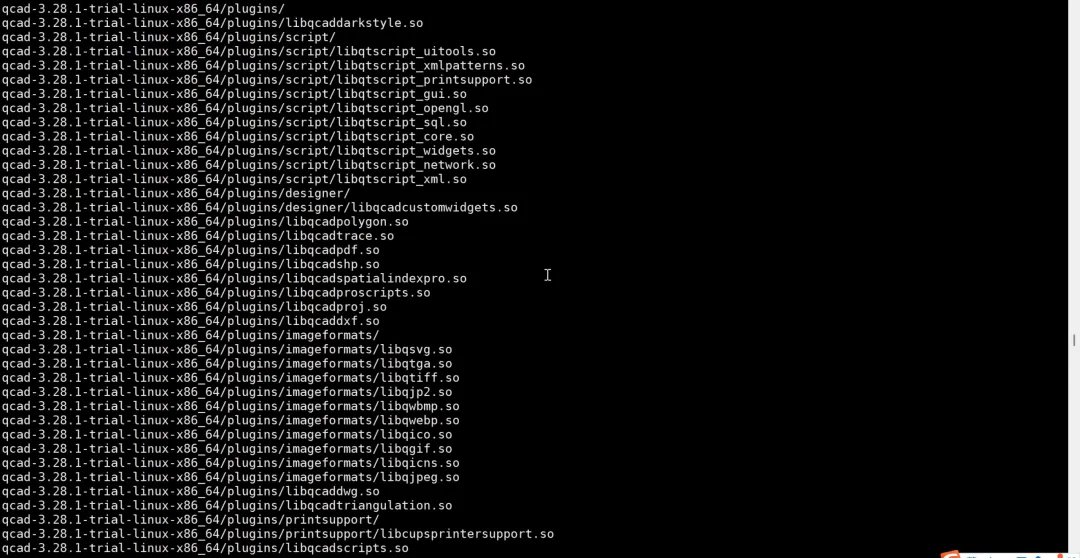

解压过程大概一分钟，完成后主目录里会出现一个叫`qcad-3.28.1-trial-linux-x86_64`的文件夹。这个就是QCAD的安装目录了，里面包含了运行需要的所有文件，比如转换命令`dwg2pdf`、还有各种依赖库等等。

4 把要转换的DWG图纸上传到Ubuntu里。

同事的DWG图纸在他的Windows电脑上。我们可以通过Xshell连接Ubuntu，再配合apache来高效上传。我平时习惯用Xshell连接Ubuntu虚拟机），上传图纸可以配合小平面板，开启本地的Apache服务。

1.先用Xshell连上Ubuntu虚拟机：打开Xshell，填好虚拟机的IP地址、用户名和密码，点连接。连上之后，就能直接远程操作Ubuntu的终端，不用切来切去，办公效率更高。

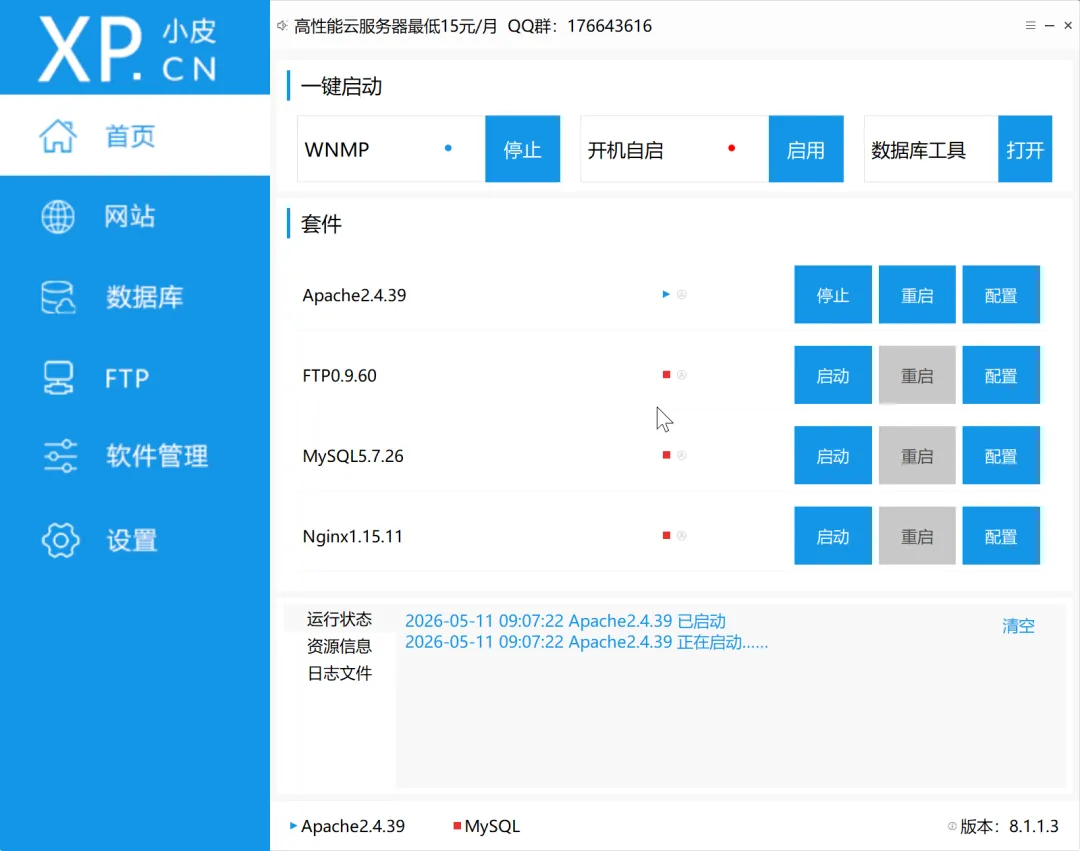

2.通过小平面板打开apache ，在虚拟机打开浏览器下载，把dwg文档传到虚拟机里的ubuntu系统桌面。

5 用QCAD工具把DWG转成PDF

首先，在终端里切换到QCAD的安装目录，运行下面这行命令：

`cd qcad-3.28.1-trial-linux-x86_64`

切换目录之后，就是最重要的转换命令了。这行命令一定要完整复制，别漏掉任何一个参数：

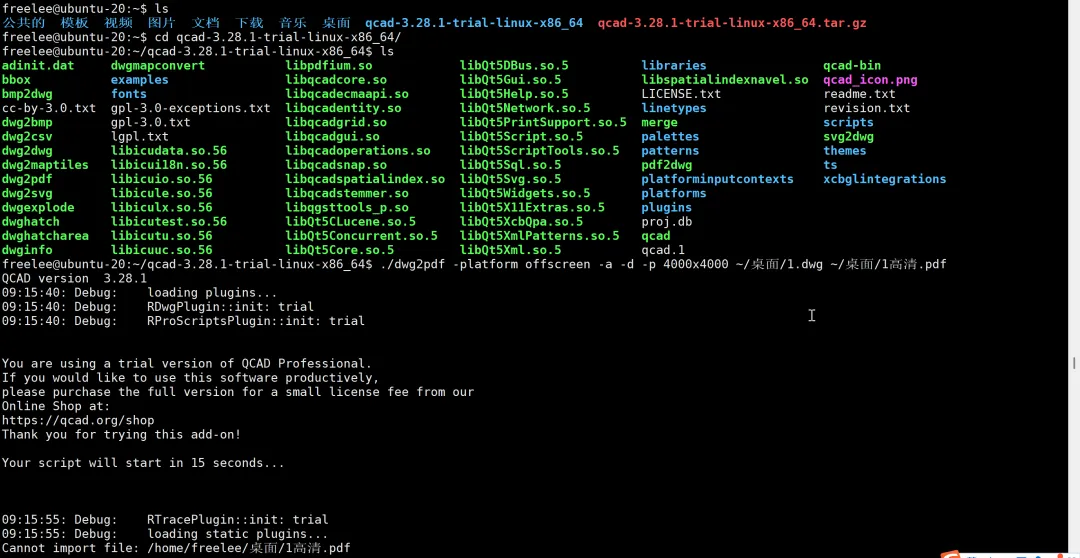

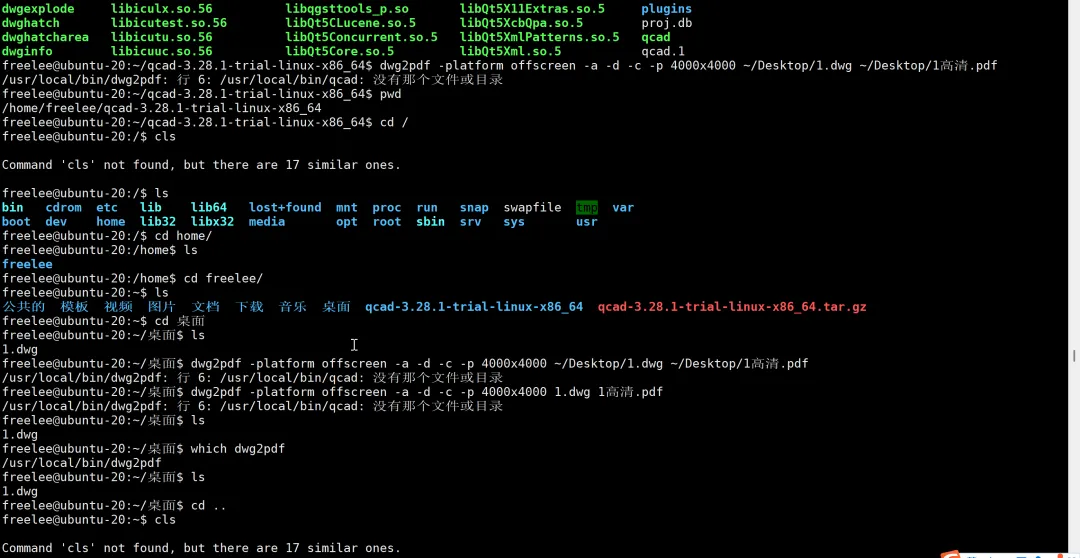

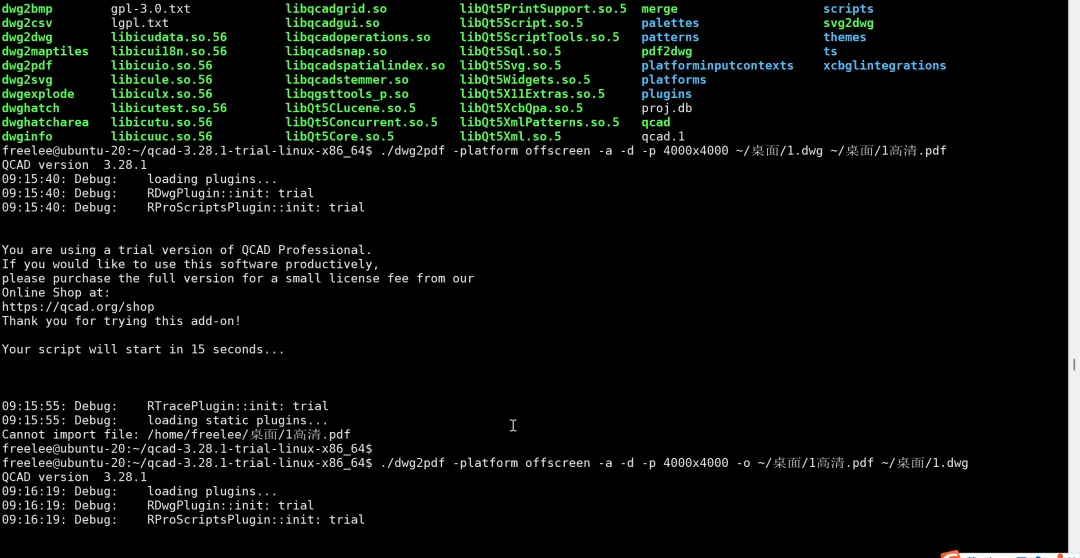

`./dwg2pdf -platform offscreen -a -d -p 4000x4000 -o ~/桌面/1高清.pdf ~/桌面/1.dwg`

命令输完以后，按一下回车，就开始转换了。这里有个小情况：命令一运行，屏幕上可能会跳出来一个提示，说“你正在用QCAD专业版的试用版，15秒后开始转换”，不用管它，等个15秒，它自己就会开始转换了。

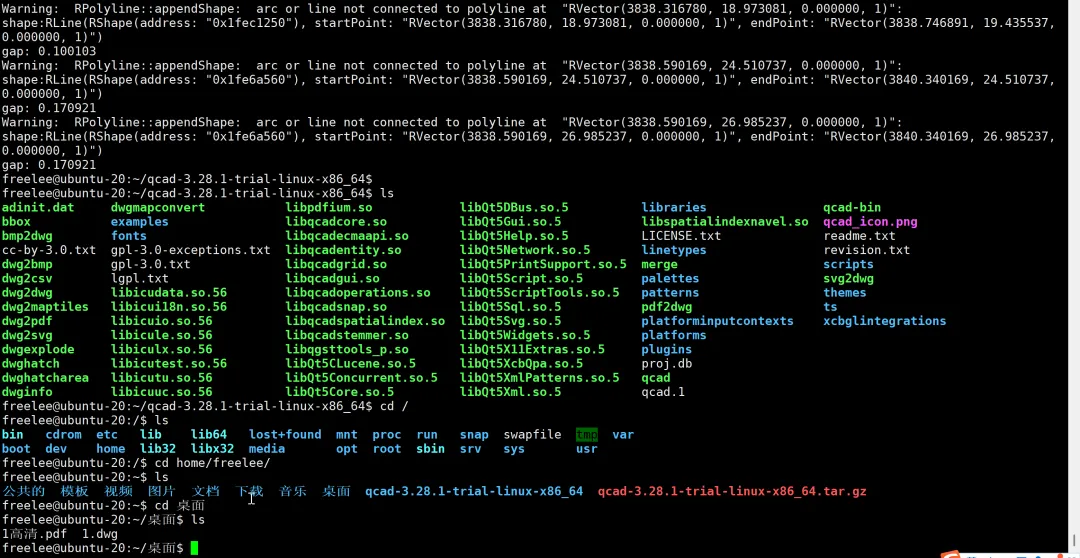

转换过程大概需要1到3分钟，主要看你的图纸大不大、内容复不复杂。图纸越大、内容越复杂，转的时间就越长。等转换完成了，屏幕上会显示“转换成功”的提示，这时候你到Ubuntu桌面上一看，就会看到一个叫“1高清.pdf”的文件了。

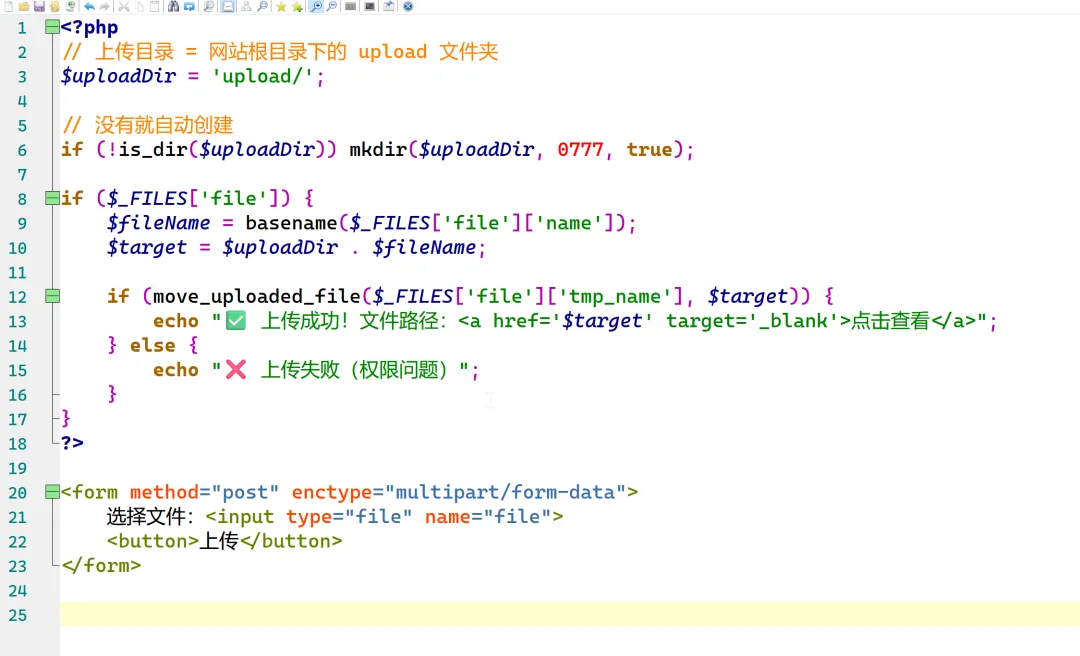

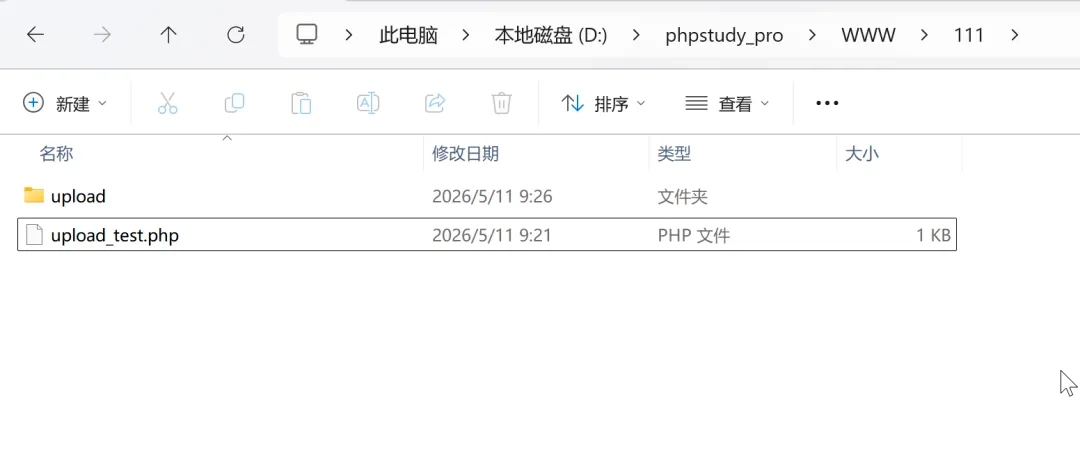

通过upload_test.php传送到物理机网站目录。

6 优化一下PDF，去掉白边

转换完以后，我打开PDF一看，线条、文字都很清楚，和原来的DWG图纸一模一样，没有出现乱码或者模糊的情况。但有个小问题，就是PDF文件周围有一圈多余的白边，看起来不太美观，直接发给客户的话感觉不够专业。所以我又用WPS简单地优化了一下，把多余的白边去掉了。

优化方法很简单，不管你是用Windows还是Ubuntu系统，只要用WPS打开PDF文件，然后按下面几步操作就行：

1.打开PDF文件后，点一下顶上的“页面”这个选项卡；

2.在页面选项卡里，找到“页面裁剪”这个功能，点开它；

3.选择“自动裁剪”，WPS会自动识别PDF里多余的白边，然后把它裁掉；

4.裁完以后，点“保存”就行了。优化之后的PDF就没有多余的白边了，看起来更干净、更专业。

这里这里跟大家说一下为什么会有多余的白边。其实是因为
