一文读懂|消防控制室必备的系统联动逻辑说明表

陈“说“消防（原：陈老师消防小讲堂）

- 原创第 43 篇 -

在检查消防控制室存放的资料时，绝大多数目光都聚焦在有没有竣工图纸、说明书、相关的规程、制度和记录上面。几乎没有人提及一张在消防控制室必须有的《系统控制逻辑关系表》，它是个啥？长什么样子？为什么必须有？这个一个非常冷门的知识点！

场景一

某著名央企省级办公大楼，因为强电井内施工产生的烟尘触发感烟火灾探测器，瞬间全楼火灾声光报警器呜啦啦响个不停，全楼几百人疏散到首层小广场，在八月的烈日下惊慌失措，其中包括那个类厅级大BOSS。同样的情形，两月来了仨；

场景二

某重要通信枢纽楼，消防管理员宁可被调岗，也不愿将消防系统设为“自动”，理由是无法保证“安全”（其实真实原因是不清楚不了解，怕）；消防维护保养单位接手八个月了，也只是做做单点测试，区域联动、全楼联动测试从不涉及，一问一个不吱声；

场景三

某重要数据中心发生火情，消防控制室值班人员按规程将消防系统设为“自动”，消防水泵、风机、卷帘、消防广播...霹雳火闪的冒出来一堆报警信号、故障信号、反馈信号，谁动了？谁没有？该动的不该动动了没？一脸茫然。

如上种种，就和那个应该有然而又没有，还没人过问的《系统控制逻辑关系表》（或者说明）大有关系了。

规范是这么说的

1. GB 50116-2013《火灾自动报警系统设计规范》第3.4.4条消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。

2. GB 25506-2010《消防控制室通用技术要求》第4.1条：消防控制室应保存系统控制逻辑关系说明、竣工图纸、设备说明书、操作规程、应急预案、值班记录等资料。

3. GB 50166-2019《火灾自动报警系统施工及验收标准》：验收时核查联动逻辑文件是否齐全、与现场一致。

4. GB 55036-2022《消防设施通用规范》第12.0.11条：需要火灾自动报警系统联动控制的消防设备，其联动触发信号应为两个独立的报警触发装置报警信号的“与”逻辑组合；消防联动控制器应能按设定的控制逻辑向各相关受控设备发出联动控制信号，并接受其联动反馈信号；

谁来做这个活？

设计单位定调，定原则，提要求：系统图、设备布置平面图、接线图、安装图以及消防设备联动控制逻辑关系设计文件等必要的技术文件应以相应设计单位提供的设计文件为准。。

施工单位负责准确落地：按照设计要求，联合消防设备生产单位准确实施，并验证。

有啥用？

1. 日常值守备查：值班人员可快速对照表格，看懂火灾报警、设备联动的触发规则，判断动作是否正常、有无误报。

2. 应急处置依据：火灾发生时，能快速查清哪些风机、水泵、防火卷帘、电梯、照明等设备会同步启动，避免慌乱操作、误停消防设备。

3. 故障排查维修：设备误动作、不联动时，维保、检修人员按逻辑表核对线路、程序、设置，精准定位故障。

4. 消防监督检查要求：属于消防规范硬性规定，消防监督、巡检、验收时必查资料，缺项会被责令整改。

5. 人员交接与培训：新值班、轮岗人员可依托表格快速熟悉系统，保障岗位衔接顺畅。

没有咋办？

你若是管着很多的消防控制室，可以尝试调研走访一下，“呃，咱控制室有存放那个系统逻辑关系的资料吗”，啥？什么关系？啥子逻辑？---试试看呗。

那，如果真没有咋弄？建议立即责成各消防维保单位技术人员，读取各消防系统软件，准确罗列联动控制逻辑关系表，并一一予以验证；验证完毕后定稿，长期存放在消防控制室。

长啥样？

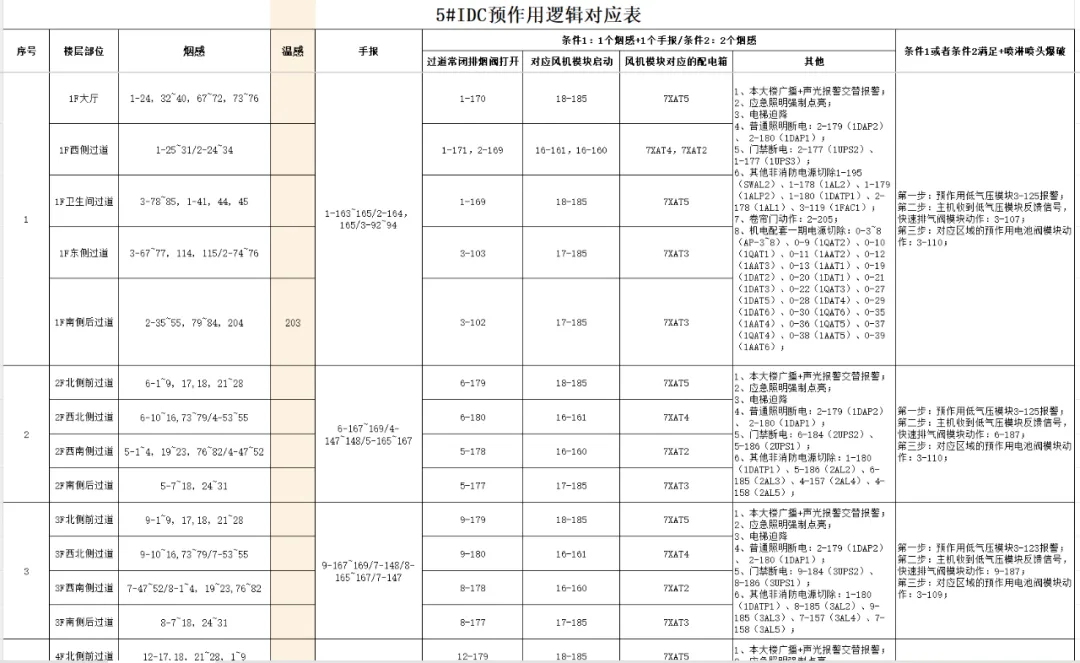

“故兵无常势，水无常形；能因敌变化而取胜者，谓之神。”表也好，说明也罢，不重要。重要的是说得清楚，讲得明白，某某火灾探测器，按钮，模块、阀门一动作，哪些消防联动设备设施应该、必须动作即可。试举一例，可参考。
