系统app调试之 Dumpsys 调试信息解析

平时我们都是使用dumpsys来输出某个服务的相关信息，比如dumpsys SurfaceFlinger，dumpsys window windows等。

这些其实都是系统的service情况信息输出，但是大家是否有想过我们普通的app想要进行dump应该如何呢？比如我想要在查看调试自己写的Activity相关的信息如何查看呢？

这个就是我们今天要来分享的一个dump app的相关相关信息方式。

dump命令使用

命令格式

Activity的dump方式

dumpsys activity xxxx（Activity类名）

这里的xxxx最好写出全类名。

Service的dump方式

比如要dump Launcher的某个service那么格式如下：

adb shell dumpsys activity service xxx（某个Service名字） 案例：

adb shell dumpsys activity service TouchInteractionService
或者
 adb shell dumpsys activity service com.android.launcher3/com.android.quickstep.TouchInteractionService

这些Activity名字和Service名字哪里获取呢？

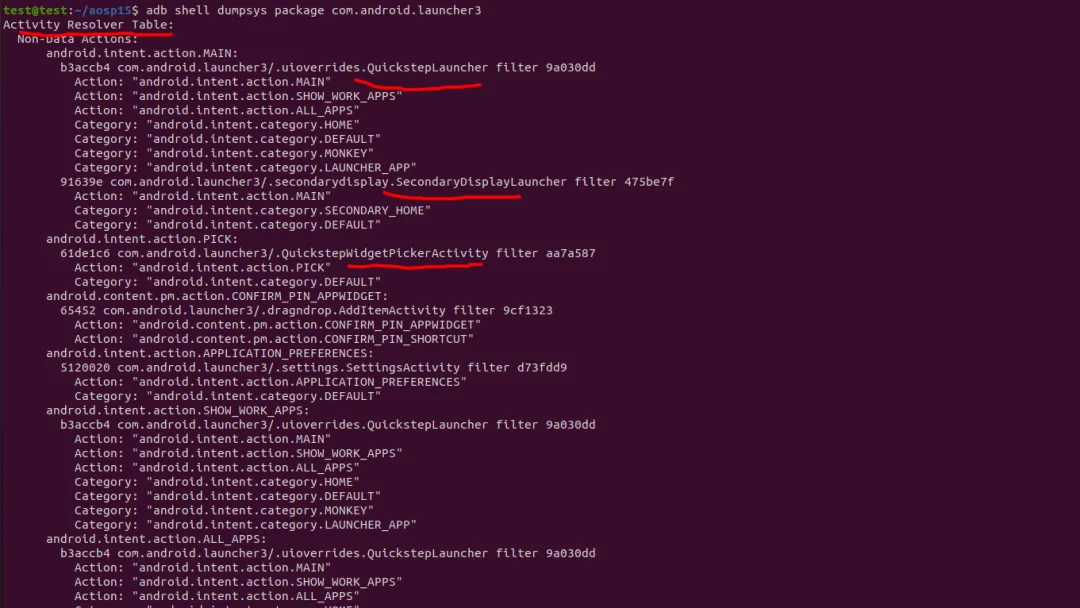

可以使用dumpsys package xxx包名。

比如桌面有哪些Activity和Service

adb shell dumpsys package com.android.launcher3

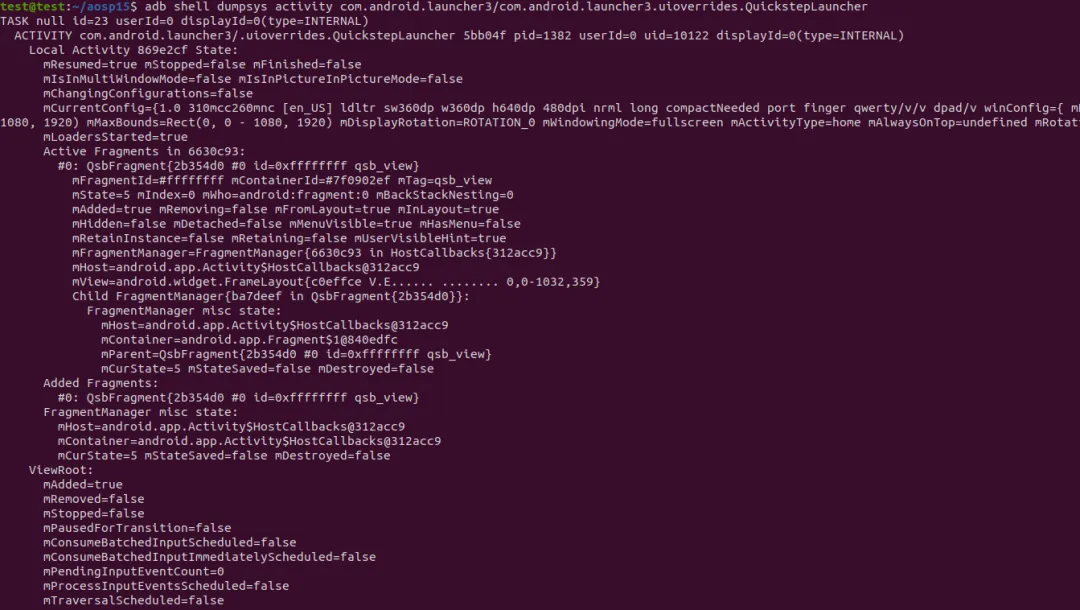

本文基于 adb shell dumpsys activity QuickstepLauncher 命令的输出，结合 AOSP16-r4 Launcher3 源码，逐段解析每个 dump 信息的作用和调试价值。

1. Activity 生命周期与状态 (ActivityRecord)

TASK null id=23 userId=0 displayId=0(type=INTERNAL)
  ACTIVITY com.android.launcher3/.uioverrides.QuickstepLauncher 5bb04f pid=1382 userId=0 uid=10122 displayId=0(type=INTERNAL)
    Local Activity 869e2cf State:
      mResumed=true mStopped=false mFinished=false
      mIsInMultiWindowMode=false mIsInPictureInPictureMode=false
      mChangingConfigurations=false
      mCurrentConfig={1.0 310mcc260mnc [en_US] ldltr sw360dp w360dp h640dp 480dpi nrml long compactNeeded port ...}
      mLoadersStarted=true

来源：Android 框架层 ActivityRecord.dump()（系统侧 dump，非 Launcher 自己控制）。

各字段含义：

调试价值：这是第一个要看的区域。如果 Launcher 行为异常，先确认它是否处于预期生命周期状态。

相关源码：

// QuickstepLauncher.java 继承自 Launcher extends BaseActivity
// 生命周期回调在 Launcher.java 中：
// onResume() -> onPause() -> onStop() -> onDestroy()
// 以及 onActivityFlagsChanged() 处理状态标志变化

2. ViewRoot 渲染系统

其实这部分数据就是把我们熟悉的ViewRootImpl.java相关的数据进行输出。

ViewRoot:
  mAdded=true mRemoved=false mStopped=false
  mPausedForTransition=false
  mConsumeBatchedInputScheduled=false
  mPendingInputEventCount=0
  mTraversalScheduled=false
  mReportNextDraw=false

来源：ViewRootImpl.dump()，是每个 Window 的顶层渲染管理器。

各字段含义：

调试价值：用于诊断 UI 渲染问题。如果 mTraversalScheduled=true 且长时间不变， 说明可能发生了 measure/layout 死循环或阻塞。

相关源码：

// QuickstepLauncher.java: onCreate()
getWindow().addPrivateFlags(PRIVATE_FLAG_OPTIMIZE_MEASURE);
// PRIVATE_FLAG_OPTIMIZE_MEASURE 优化 measure 过程，减少过度测量

2.1 app层收到事件处理理

android.view.ViewRootImpl$NativePreImeInputStage: mQueueLength=0
android.view.ViewRootImpl$ImeInputStage: mQueueLength=0
android.view.ViewRootImpl$NativePostImeInputStage: mQueueLength=0

含义：三阶段输入管道队列长度均为 0，说明当前没有积压的输入事件。

2.2 Configuration 报告

mLastReportedMergedConfiguration={mGlobalConfig=... mOverrideConfig=...}
mLastConfigurationFromResources={...}

含义：最后一次报告的全局配置与 Override 配置。mOverrideConfig 中mActivityType=home 表示这是 Home Activity。

3. InsetsController — 窗口边距

InsetsController:
  mDisplayFrame=Rect(0, 0 - 1080, 1920)
  InsetsSource id=d1660001 type=navigationBars frame=[0,1848][1080,1920] visible=true
  InsetsSource id=d6d50000 type=statusBars frame=[0,0][1080,72] visible=true
  InsetsSource id=3 type=ime frame=[0,0][0,0] visible=false

来源：InsetsController.dump()，管理系统栏（状态栏、导航栏、输入法）对窗口的边距影响。

关键条目解读：

调试价值：

• 确认设备是手势导航还是三键导航（有 systemGestures 区域 = 手势导航）
• 排查内容被系统栏遮挡的问题
• 确认 IME 弹出/收起状态

4. View Hierarchy — 视图树(最核心)

平时要看View的层级都是需要通过布局抓取工具等来查看，那么这个dump方式也算是最简单的方式来获取。

com.android.internal.policy.DecorView{9104c85}[QuickstepLauncher]
  android.widget.LinearLayout
    android.widget.FrameLayout #1020002 android:id/content
      com.android.launcher3.LauncherRootView #7f0901e3 app:id/launcher
        com.android.launcher3.dragndrop.DragLayer #7f090144 app:id/drag_layer
          com.android.launcher3.views.AccessibilityActionsView
          com.android.launcher3.Workspace #7f090409 app:id/workspace
            com.android.launcher3.CellLayout
              ShortcutAndWidgetContainer
                QsbContainerView #7f0902ef app:id/search_container_workspace
                  ...
          com.android.launcher3.Hotseat #7f0901b4 app:id/hotseat
            DoubleShadowBubbleTextView (4 icons)
          PageIndicator (page_indicator_container)
          DropTargetBar #7f090146 (drop_target_bar)
          ScrimView #7f0902dd (scrim_view)
          LauncherRecentsView #7f090282 (overview_panel)
          OverviewActionsView #7f090281
          LauncherAllAppsContainerView #7f090098 (apps_view)

含义：完整的 View 层级结构，展示了从 DecorView 到每个子 View 的树状关系。

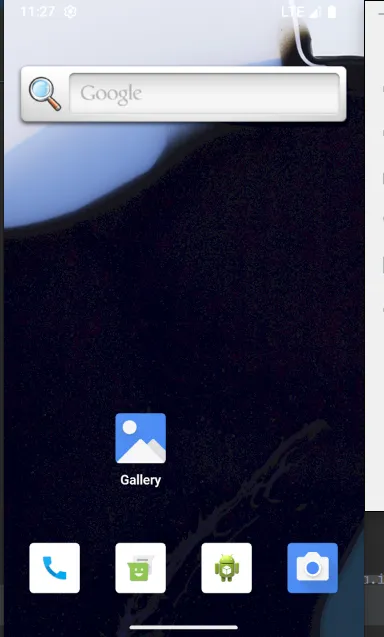

下面图这个桌面的view展示情况就可以与上面布局完全匹配，偶尔需要自己模拟触摸事件，或者说让ai来模拟点击测试时候，如果ai不知道如何获取控件坐标也可以提醒使用这种dump方式。

关键视图与源码对应：

相关源码：

// QuickstepLauncher.java: setupViews()
mActionsView = findViewById(R.id.overview_actions_view);
RecentsView overviewPanel = getOverviewPanel();
overviewPanel.init(mActionsView, mSplitSelectStateController, ...);

// Launcher.java: setupViews()
mDragLayer = findViewById(R.id.drag_layer);
mWorkspace = mDragLayer.findViewById(R.id.workspace);

调试价值：这是最重要的调试区域之一：

• 检查 View 是否被正确添加到层级中
• 通过 V.E...... 等标志查看 View 的 visibility 和 enable 状态
• G.ED..... 中 G = GONE, I = INVISIBLE
• 确认视图树结构是否符合预期

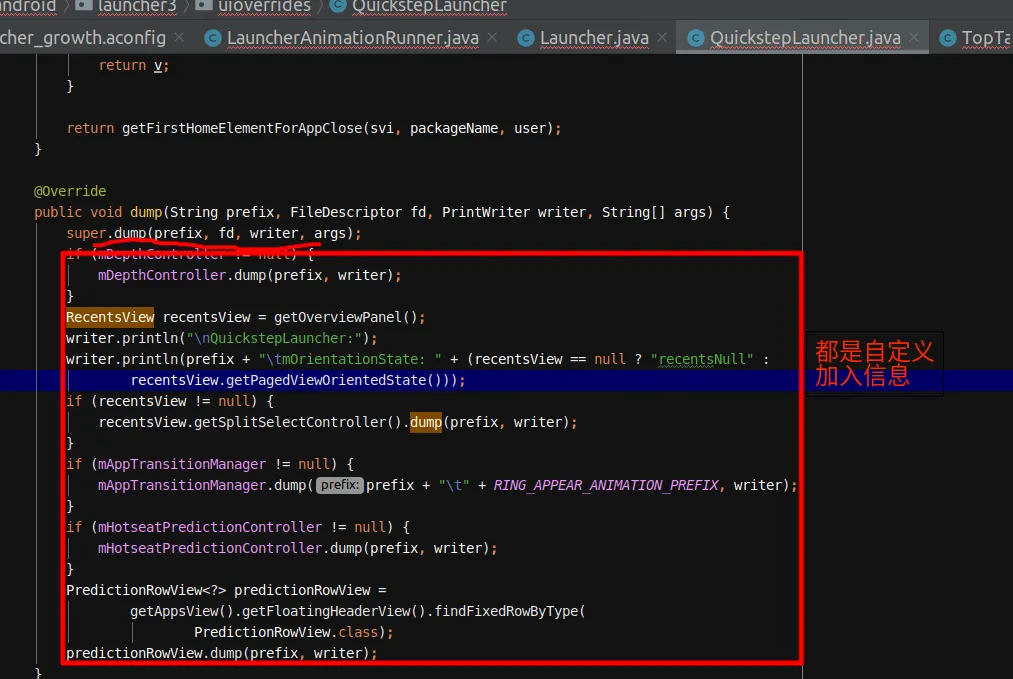

如何Activity等dump中加入自定义信息

这个其实Activity，Service等类本身自带了相关的dump方法：

我们只需在自己Activity方法中进行重写dump，然后加入自己的一些自定义想要dump东西
