夜雨聆风01 引言
GTEM小室是一种横电磁波（TEM）波导结构，其工作频率上限可扩展至GHz频段。它被广泛应用于辐射发射和辐射抗扰度测试，并已纳入 IEC 61000-4-20《横电磁波（TEM）波导中的发射与抗扰度测试》标准。
相比传统EMC测试方法，如电波暗室（Anechoic Chamber）和开放场地测试（OATS，Open Area Test Site），GTEM小室在小型及中型EUT（Equipment Under Test，被测设备）的测试中具有明显优势，测试频率最高可覆盖20 GHz。
GTEM小室支持快速完成EUT测试切换，并可灵活实现多种测试配置。从辐射发射测试切换至抗扰度测试时，仅需将接收机输入切换为功率放大器输出即可完成配置调整。
采用GTEM测试方案，可有效减少第三方实验室预约等待时间，同时避免开放场地测试中可能受到天气及环境因素影响的问题。
无论是在产品研发验证、预测试（Pre-Compliance）、正式认证测试（Compliance），还是生产抽检阶段，GTEM小室均可作为高效可靠的EMC测试解决方案。
02 主要特点
坚固耐用的整体结构设计，采用全热镀锌及不锈钢（INOX）材料制造
紧凑型结构设计，配备全新 Apex 阻抗匹配过渡结构
针对 EMI/EMC 测试进行优化设计
低输入功率即可产生较高场强
宽带传输线及终端负载设计，支持最高20 GHz频率范围
高性价比，兼顾性能与成本优势
03 安装说明及安全注意事项
GTEM（Gigahertz Transverse Electromagnetic）小室是一种高精度EMC测试设备，主要用于辐射发射及辐射抗扰度测试，可有效隔离外部环境电磁干扰。
GTEM小室在电气结构上类似于同轴传输线，其中一端为开放端（Apex端），另一端连接信号源或接收机，并进行阻抗匹配。
使用万用表测量时，其输入端通常呈现50 Ω阻抗。
04 测试搭建方式
GTEM小室的辐射发射测试搭建方式如图1所示。被测设备（EUT）放置于GTEM小室内部，其产生的辐射信号由接收机进行测量。
接收机可通过软件进行控制，目前市场上已有支持GTEM与OATS测试结果相关性换算的软件系统。
图1 —— GTEM小室可用测试区域示意图（纵向截面）

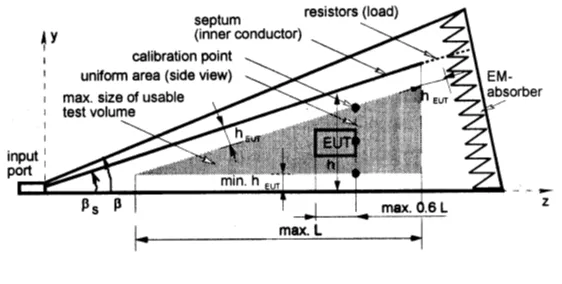

图2 —— GTEM小室中EUT最大尺寸及可用测试区域最大尺寸（纵向截面）

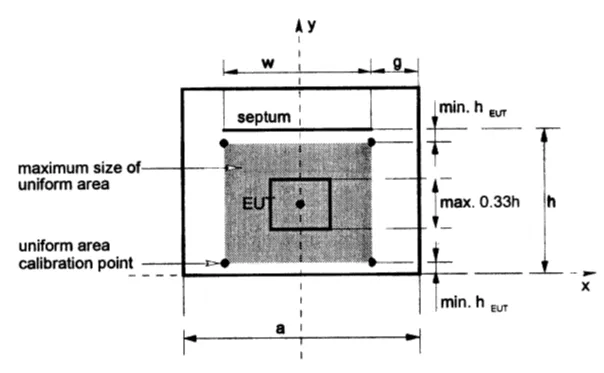

图3 —— GTEM小室中EUT最大尺寸及可用测试区域最大尺寸（横向截面）
05 所需功率计算——理论说明
在进行场强计算时，需要综合考虑以下因素：
所需电场强度（V/m）
隔板（Septum）高度
调幅信号引起的电压峰值裕量
频率平坦度（Flatness）
通常情况下，频率平坦度按3 dB进行预留。该因素通常在超过第一谐振点后开始产生影响。
以下以10 V/m场强需求为例进行说明：
GTEM 450
隔板高度（Septum Height）= 0.45 m
平坦度（Flatness）= 3 dB = 2
功率计算公式：
Power Required = [ (E × h)² / R ] × Flatness × Modulation Allowance
其中：
E [V/m]：所需场强（例如10 V/m）
h [m]：隔板高度
R：GTEM输入阻抗（50 Ω）
计算结果：
Power Required = [(10 × 0.45)² / 50] × 2 × 3.24
≈ 0.24 W
即：实现10 V/m场强约需0.24 W输入功率。
