EIS图半圆、斜线说明什么?

说明：本文主要介绍 Nyquist 图中半圆、斜线和频率区间分别对应的界面过程。频率顺序、圆弧宽度和低频斜率共同决定阻抗谱中界面交换段和物质迁移段的归属。半圆反映界面松弛与电荷交换，斜尾反映传质受限。

交流扰动加到电极上后，Nyquist图为什么会分出不同频率区？

EIS 使用的是幅值很小的交流扰动。频率很高时，一个周期持续时间很短，电流主要响应溶液电阻、引线寄生电感和界面瞬时极化；频率继续降低后，双电层充放电、法拉第电荷交换、膜层穿越和扩散传输才依次显现。

Nyquist 图把实部 Z' 放在横轴，把负虚部 -Z'' 放在纵轴。扫描点按高频到低频排列，左端给出 R_s，中段对应界面松弛时间，右端再延伸到更慢的迁移过程。因此从左到右本身就是由快到慢的响应顺序。

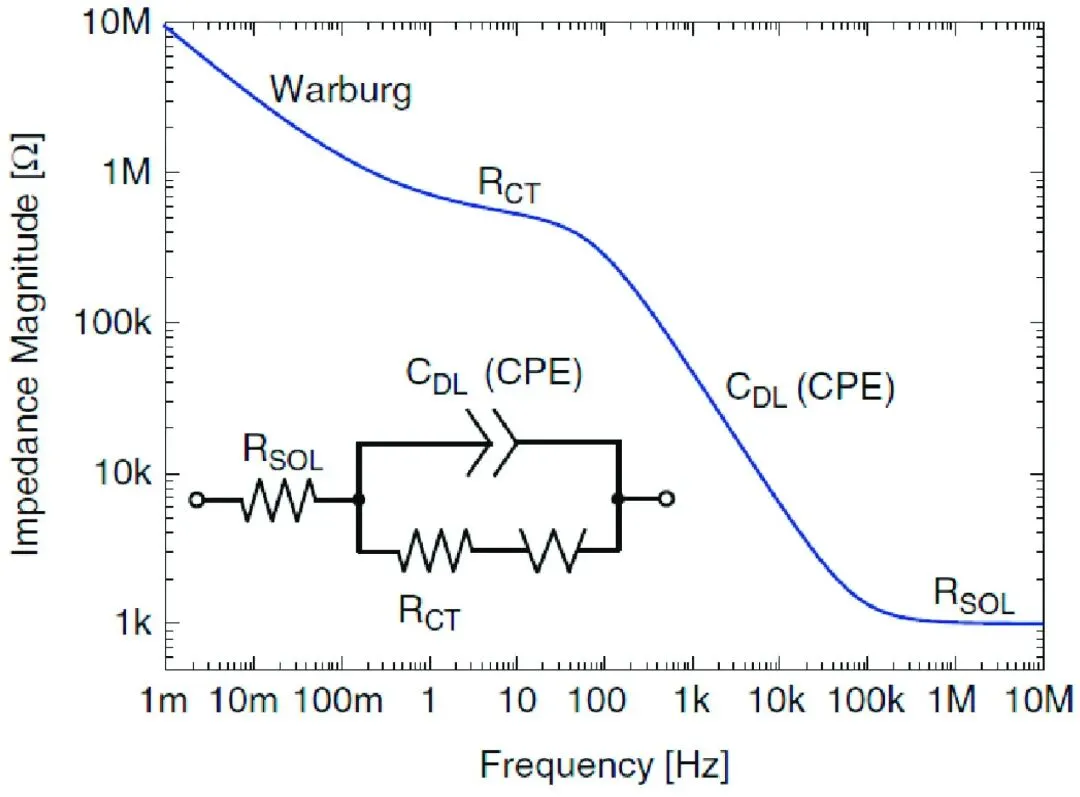

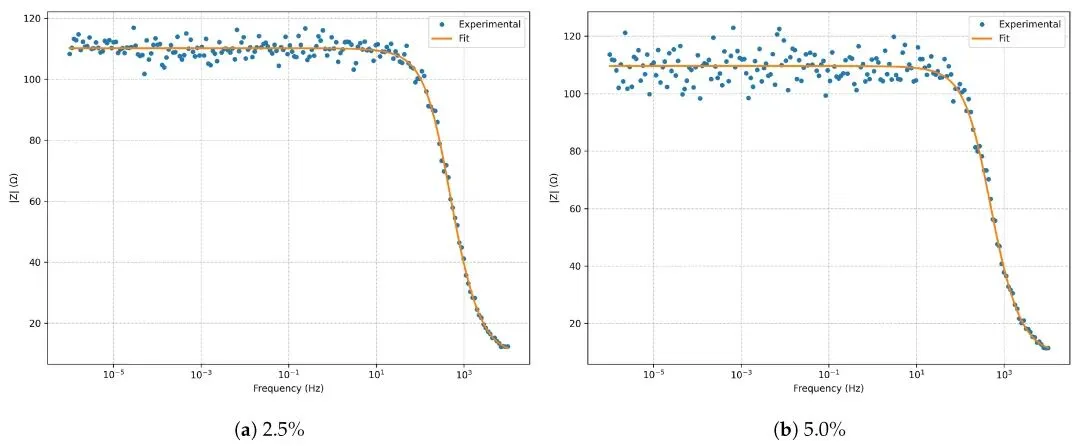

Bode 幅值曲线能把这种分段直接展开。最高频平台对应 R_s，中频弯折对应 R_ct 与 C_dl，最低频斜降对应扩散阻抗。某一段信号只出现在 10² Hz 到 10^-2 Hz，这一段就属于低频过程，不属于高频圆弧。

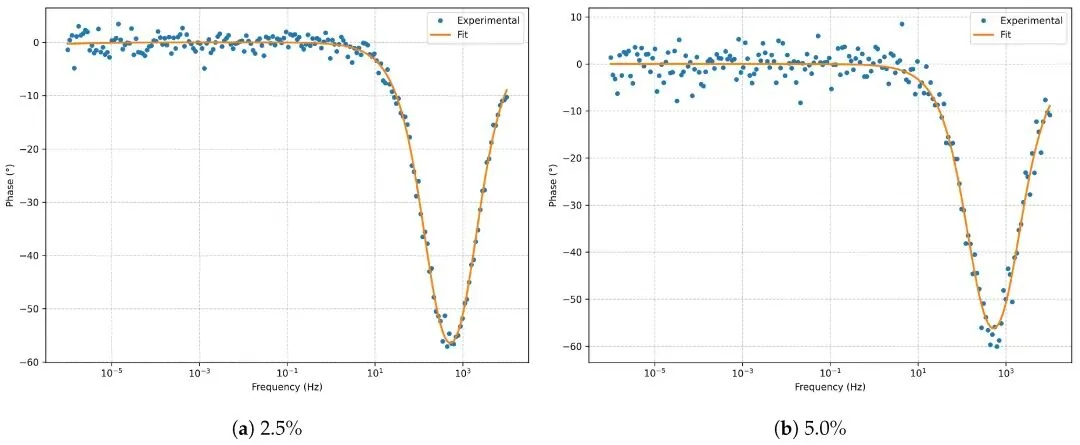

一个界面过程只有一组主时间常数时，Bode 相位图只出现一处主要谷值。相位谷所在频率与 Nyquist 弧顶频率对应同一组松弛时间。理想 RC 满足 ωτ≈1，CPE 或时间常数分布会把谷值展宽，弧顶位置与谷值宽度也会随之变化。

频率区就是时间尺度。一段圆弧横向跨度变化不大，只要弧顶从 10³ Hz 滑到 10¹ Hz，界面 τ 就已经拉长两个数量级。膜层充放电、电荷交换和扩散积累各自占据不同频率窗。

Bode 与 Nyquist 对应同一套时间常数。一个相位谷和一段圆弧共处同一频率窗时，它们对应同一组界面元件；相位谷与圆弧分散在不同频率区时，曲线里就有两组 τ。频率窗分得越开，圆弧与斜尾对应的元件就越不容易混淆。

中高频圆弧怎样来自电荷积累/电荷转移

一条并联支路对应一个单独的松弛过程。界面电容存储电子或离子形成双电层，电阻支路描述电荷穿过反应势垒。虚部达到峰值后回落、实部持续增加，Nyquist 平面就出现一段圆弧。

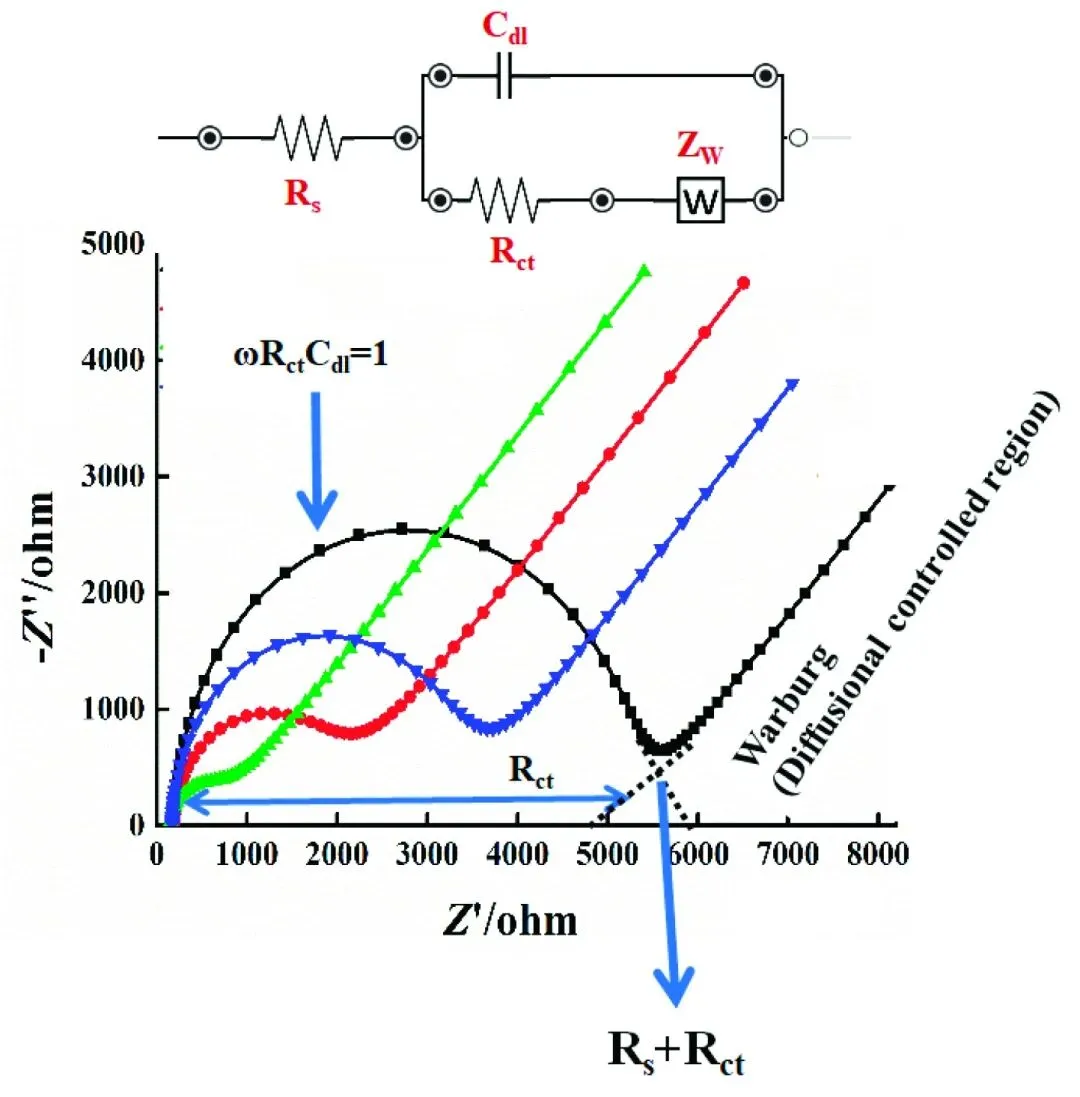

对理想 Randles 支路，左端截距对应 R_s，右端截距约为 R_s+R_ct。半圆直径近似等于 R_ct，弧顶频率对应 C_dl×R_ct 的时间尺度。半圆向右变宽时，跨界面交换更慢；弧顶向高频移动时，界面松弛更快。

左截距、右截距和弧顶频率分别对应溶液电阻、界面电荷转移阻力和界面松弛时间。R_s 漂移会整体平移曲线，局部接触变差会拉大高频或中频实部跨度，CPE 指数下降会压扁圆弧。高频端压扁时，多见于膜层或接触分布变宽；中频实部跨度增加时，多见于 R_ct 上升。

压扁圆弧来自时间常数分散。表面粗糙、孔径分布变宽、膜厚不匀、颗粒尺寸分散后，单一 τ 会展开成一组相近 τ，理想半圆随之压扁，电容元件也常从理想 C_dl 变成 CPE。

宽弧内部常包含多组相近时间常数。SEI 充放电、晶界接触与颗粒间电子耦合处在相近频率窗时，Nyquist 图上常只保留一段宽弧，但局部斜率和相位谷宽度已经开始分叉。若仍按单一 R_ct 拟合，膜层项与接触项会被合并到同一支路。

弧顶频率对表面状态更敏感。润湿面积增加时，半圆半径有时变化很小，弧顶却会向低频移动；局部接触修复时，半圆外形变化有限，弧顶却会向高频移动。R_ct、CPE 指数 n、弧顶频率和接触电阻读出的信息各不相同。

CPE 指数 n 降低后，圆弧会从理想半圆压成扁弧，圆心也从横轴正上方下沉。这类变化对应表面非均一、孔结构分散和膜层厚度分布，与单纯 R_ct 放大属于两类来源。

弧肩、相位谷宽度和弧顶频率常用来判断宽弧是否由多组 τ 叠加而成。相位谷变宽，或 Nyquist 平面出现细小弧肩时，界面上往往已经存在两组相近 τ。此时高频一侧多与膜层或接触过程相关，低频一侧更接近电荷转移支路。

低频斜线怎样来自扩散层和孔内迁移？

低频段开始积累浓度梯度。周期足够长时，离子在电解液、膜层、颗粒表面和固相内部形成浓差，实部与虚部随频率一起上升，圆弧右端便延伸出斜线。

标准 Warburg 斜线对应半无限扩散。扩散层尚未碰到颗粒或膜层的长度末端时，电流对频率的响应在 Nyquist 平面给出接近 45° 的斜尾。扩散层厚度缩短、颗粒半径减小或膜层里出现吸附蓄积后，斜率会转向更平或更陡，曲线末端也会重新弯折。

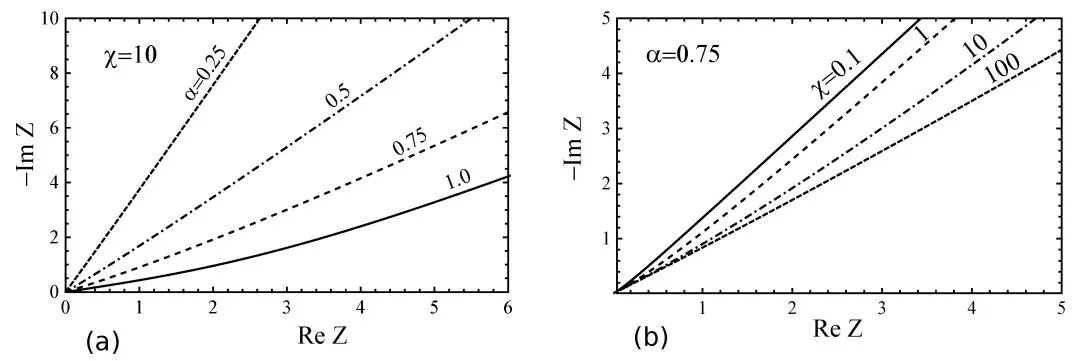

扩散长度、曲折度、颗粒尺寸和膜层厚度都会改变斜率。斜线越接近横向，虚部占比越小；斜线越接近竖直方向，有限长度扩散和表面蓄积的贡献越强。电解液盐浓度降低后，扩散系数和离子迁移数也会一起变化，低频斜率会随之继续偏移。

斜线与圆弧的衔接位置也能反映过程归属。拖尾直接接在圆弧右端时，前一段主要是电荷交换，后一段主要是物质迁移；若拖尾前又出现一段小弧，则说明膜层、颗粒接触或另一组界面时间常数也出现在这段低频区。

有限长度扩散会使尾端向高虚部方向转折。颗粒半径接近扩散深度时，低频端不会沿标准 Warburg 方向一直延伸，而会朝更高虚部转折。固相尺寸、电极厚度、电解液黏度和膜层储锂深度都会改变这段转折出现的频率位置。

半圆和斜线连在一起时，界面过程怎样分段？

R_s 截距、中段圆弧和低频拖尾分别对应欧姆电阻、界面电荷交换与物质迁移。左端短截距对应溶液与引线电阻，中段横向跨度对应膜层项与 R_ct，最右端斜线对应液相扩散、孔内迁移或固相扩散。

在电位序列中，中频圆弧较早增大时，变化较大的是膜层项或电荷交换阻力；低频拖尾较早拉长时，变化较大的是扩散项或孔内浓差。

两段圆弧能否分开，取决于两组时间常数相隔多远。膜层充放电处在更高频，晶界接触或电荷交换处在更低频时，曲线上就能分出两段圆弧；两组 τ 靠得很近时，Nyquist 图上仍常只表现为一段宽弧。这时相位谷宽度和实部跨度也会一起变宽。

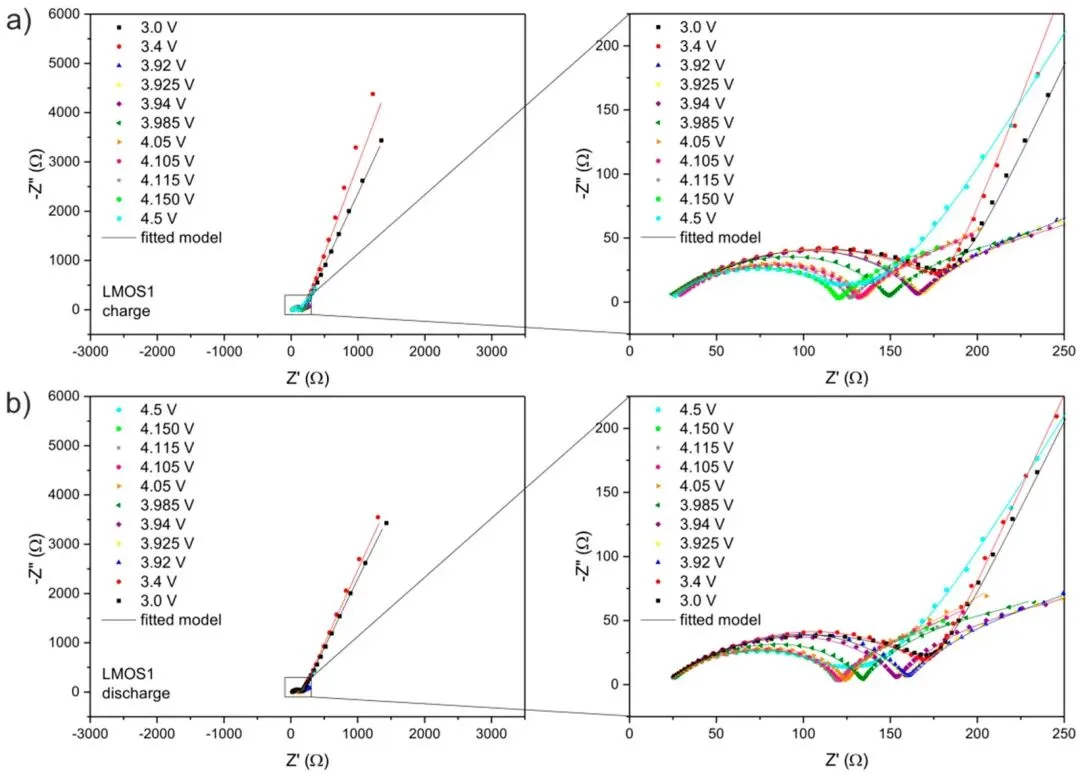

偏压、温度和 SOC 序列里，各段圆弧的移动顺序并不相同。高频小弧较早移动，多见于膜层项；中频主弧较早移动，多见于 R_ct；只有低频端上抬时，多见于扩散项变化。

三电极拆分可以把整电池阻抗压缩到单侧界面。正极、负极和参比分开后，某一段圆弧只在单侧支路放大时，归属就限定到这一侧电极。厚度梯度、粒径梯度和压实密度序列也有相同作用。

Z' 与 -Z'' 对频率的局部导数可放大圆弧交接点。圆弧过顶、拖尾抬起和第二个小弧出现时，导数峰位会同步移动。导数曲线不替代 Nyquist 轨迹，但两段支路的交接频率可以单独标出。

材料状态和测试条件怎样改半圆半径与低频斜率？

半圆半径对应那一段阻力大小。润湿变差、膜层增厚、活性位遮挡或颗粒开裂造成接触损失后，中高频圆弧会增大；温度升高、界面交换加快、接触压实后，圆弧会减小。

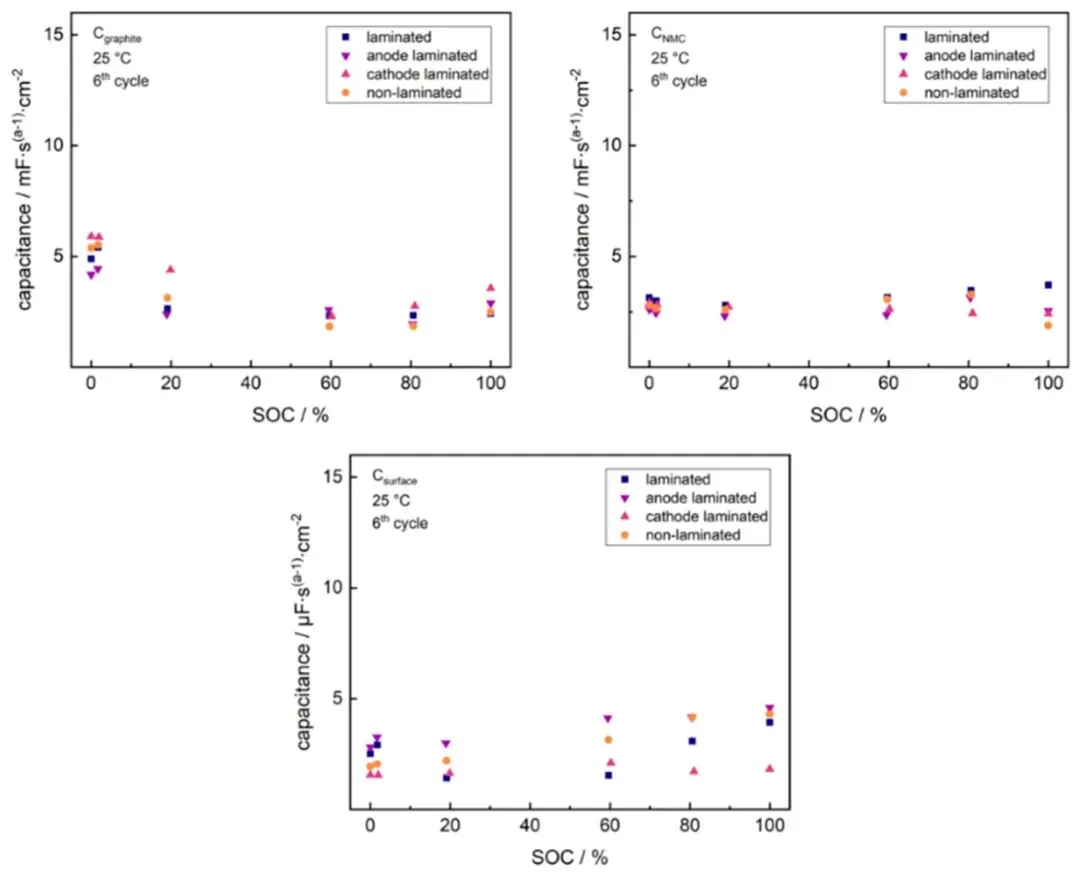

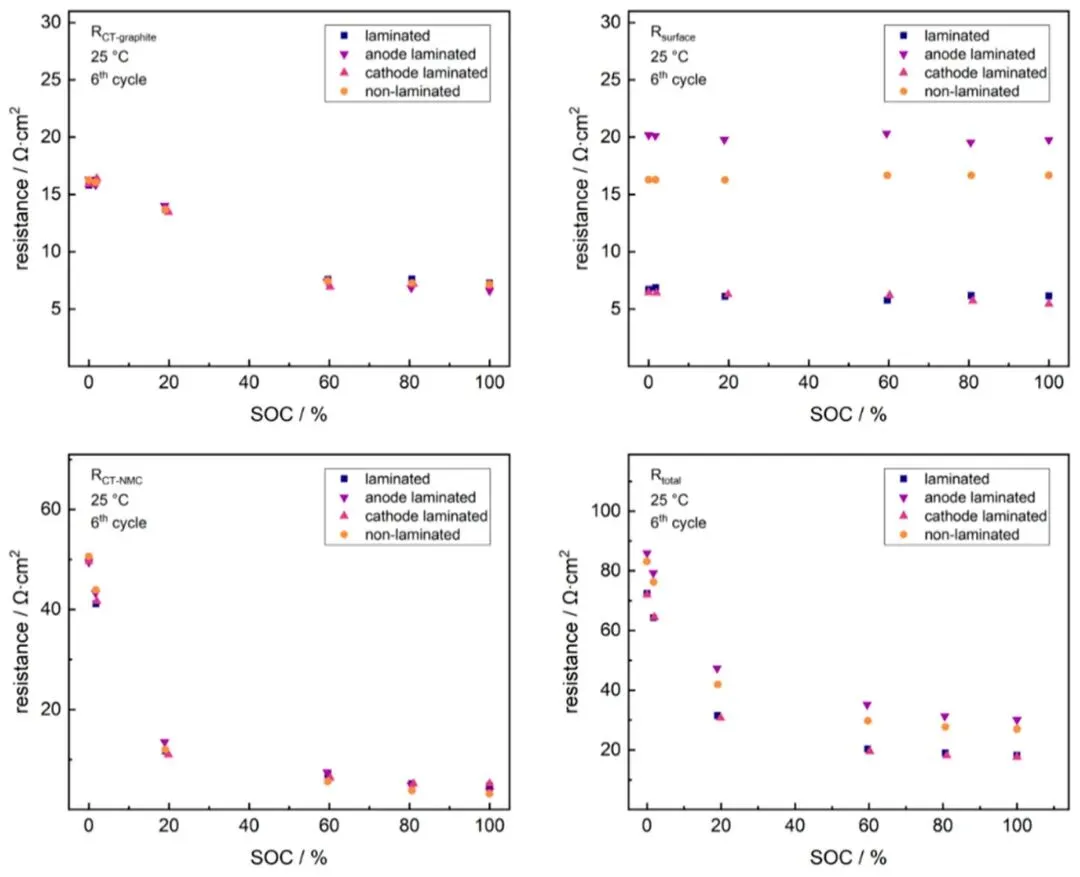

不同支路的电容项变化幅度并不相同。C_graphite、C_NMC 和 C_surface 的起伏幅度不同，哪一项下降幅度更大，弧顶就会向低频移动；哪一项上升，局部存荷能力就会增强。

左截距和中频弧顶会同时响应温度、电解液电导率与浸润状态。电解液更稀、黏度更高或隔膜浸润不足时，R_s 整体抬高；温度下降时，R_ct、扩散项和相位谷都向更慢的频率移动。左截距变化主要来自电解液与接触条件，半圆半径变化更接近界面交换阻力。

双电层有效面积、润湿面积和表面粗糙度会改变弧顶频率。半圆横向跨度变化很小时，弧顶仍会因电容项变化向低频移动。孔壁官能团、表面缺陷和吸附中间体覆盖率也会改变界面有效电容。此时半圆半径主要反映阻力，弧顶频率主要反映界面存荷过程。

频率窗裁切和数据噪声也会影响弧顶与斜尾的识别。低频下限设得过高时，拖尾只剩很短一段，圆弧右端会呈现截断形状；噪声升高时，低频虚部与 Hilbert 关系会变散，斜率和弧顶位置都会浮动。

电位和温度主要改变 R_ct 与弧顶频率，压实密度和膜层厚度主要影响接触电阻与扩散长度。颗粒裂纹、孔道堵塞和膜层重构会同时改变实部跨度、弧顶位置和低频斜率。同一条 Nyquist 曲线因此常同时记录界面交换、离子迁移和电极结构状态。

交流幅值、静置时间和最低频率也会改变尾部形状。静置不足时，体系仍在缓慢松弛，低频端会叠加额外漂移项；幅值偏大时，界面电流偏离线性响应，弧顶和拖尾都会变宽。测试条件固定后，同一样品在不同频率区的界面过程才有可比性。
