夜雨聆风一级
本期一级考试相对往期，难度有所降低，第一题的屋顶属于历年真题中出现过的考点，第二题考察族的创建，形状创建也比较简单，第三题体量难度较往年不高，第四题综合题建筑构造非常典型，本期考试相比往期难度略有降低。

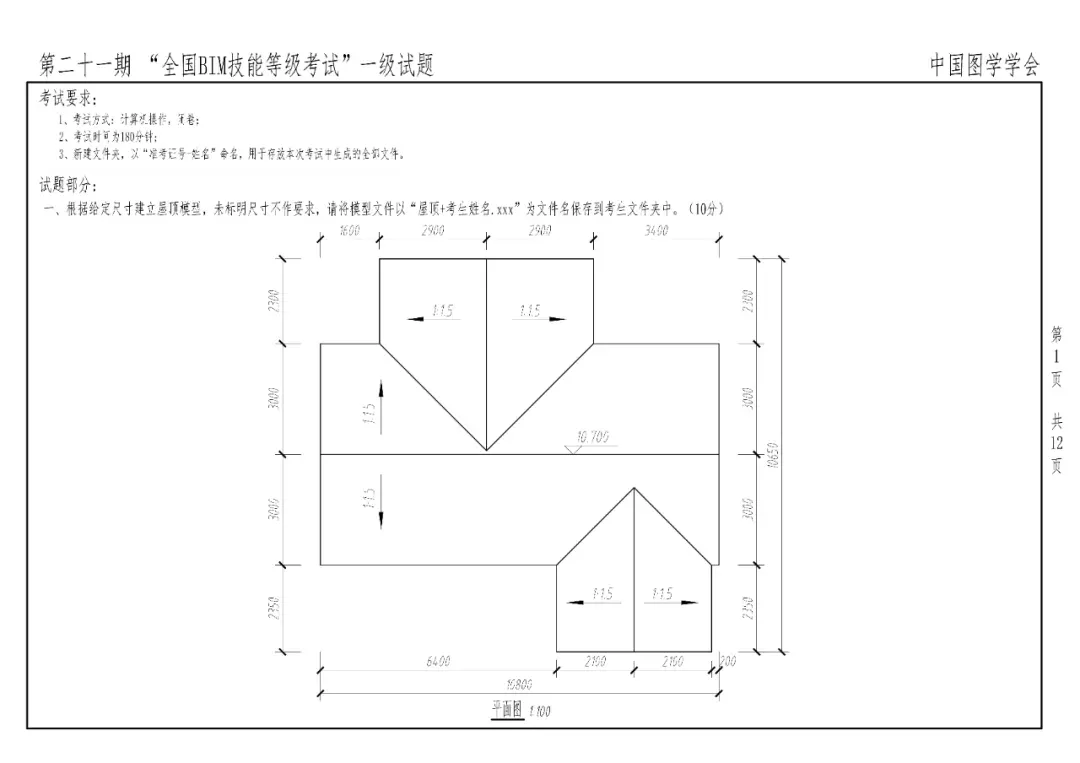

第一题：屋顶
涉及的知识点：迹线屋顶、定义坡度
解题思路：
新建项目使用“迹线屋顶”进行绘制即可，按照试题样式先将屋顶边线勾勒出来，再调整坡度。
调整坡度时注意区分哪些边是需要坡度的，哪些边是不需要的（图中标红的边线均不需要给坡度）。
绘制好屋顶之后，别忘了需要将屋脊线高度调整到10.7。

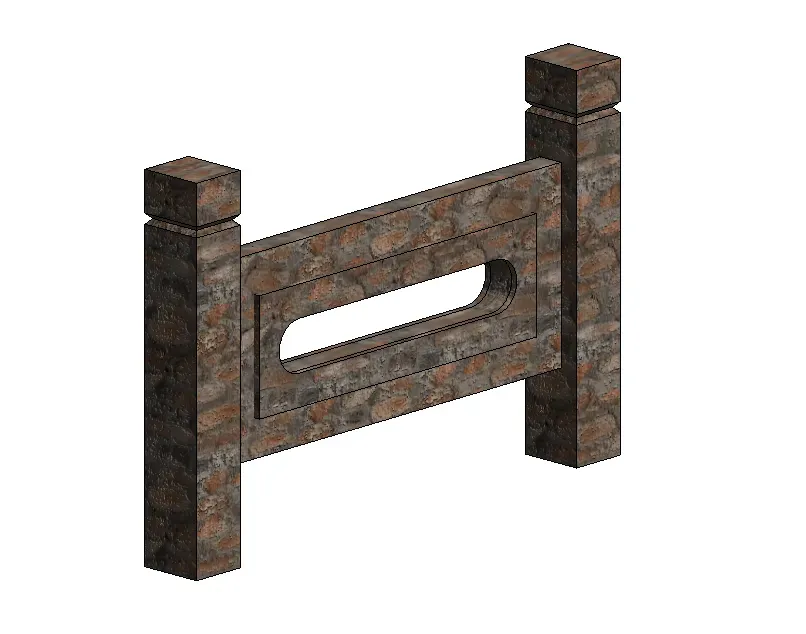

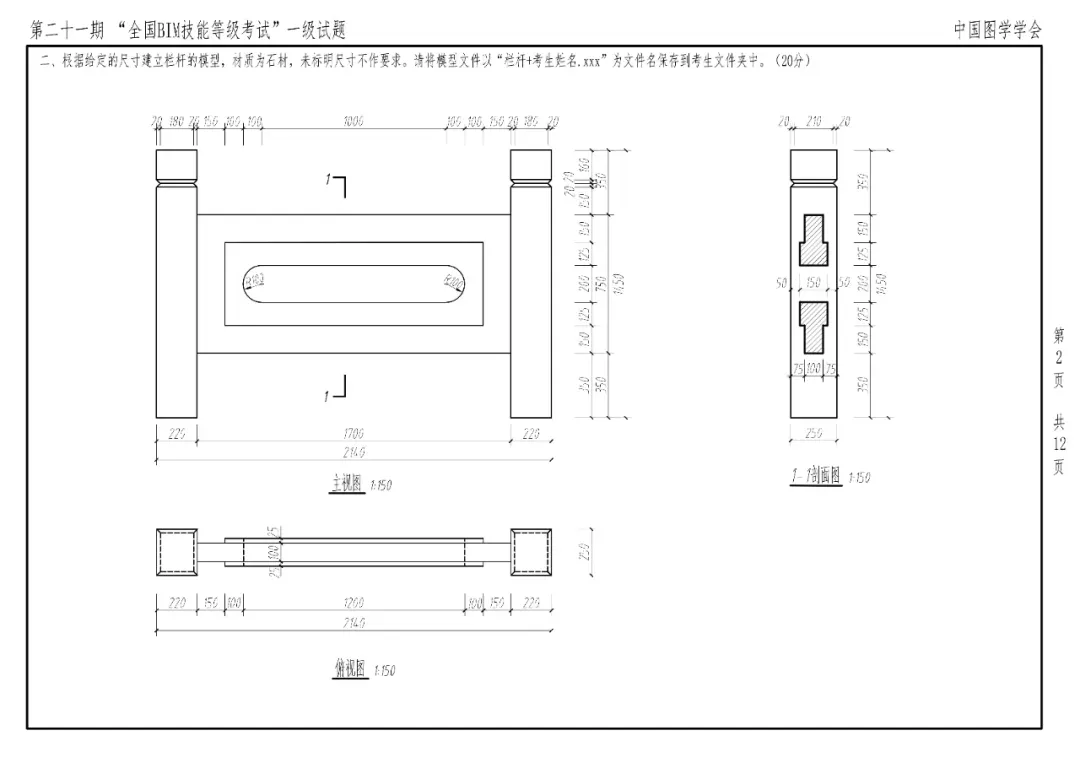

第二题：栏杆
涉及的知识点：族（拉伸、放样和空心拉伸命令）
解题思路：
用族来绘制就行，只需要绘制立柱和栏杆这2个部分。
立柱：可采用由上到下依次绘制的方法，使用“拉伸-融合-拉伸”功能逐步进行绘制即可。
栏杆：最外层使用拉伸命令，长度为100；内层同样使用拉伸命名，长度为150；最后使用空心拉伸功能将中间部分抠出来即可。

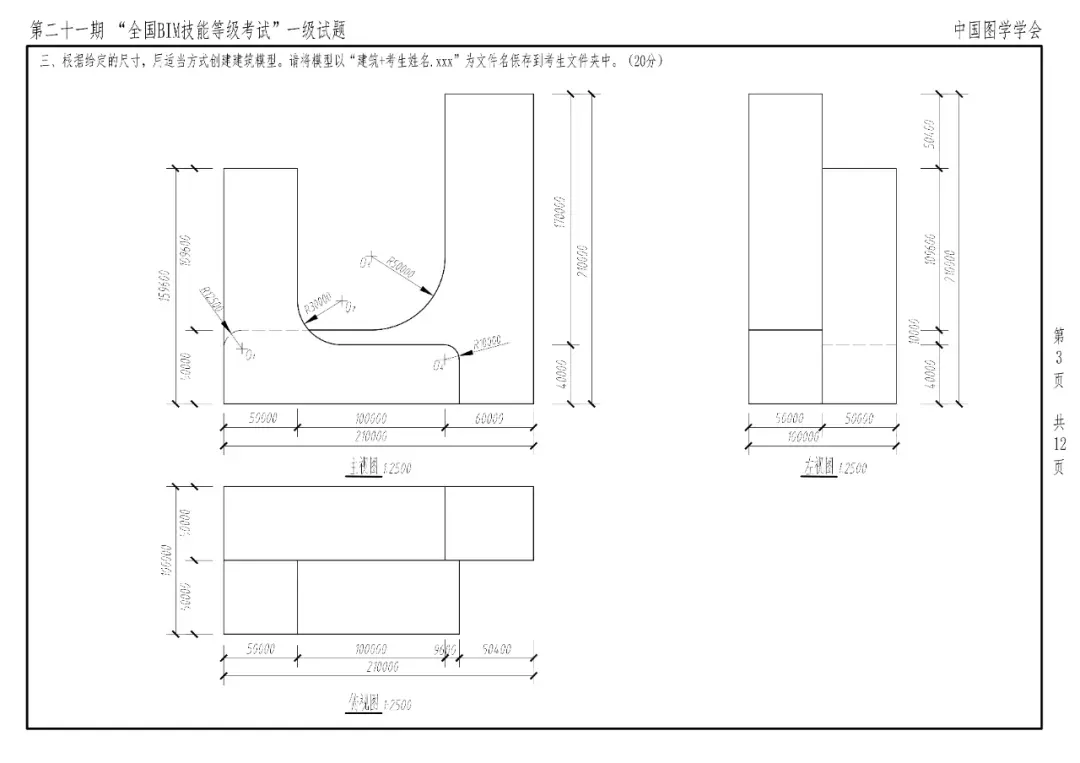

第三题：建筑模型
涉及的知识点：体量、族的创建
解题思路：
虽然题目并没有要求使用哪种功能进行作答，但是根据题目给出的信息判断，使用体量来绘制更加合适，首先新建概念体量先将轮廓绘制出来，再用创建实心形状进行拉伸即可

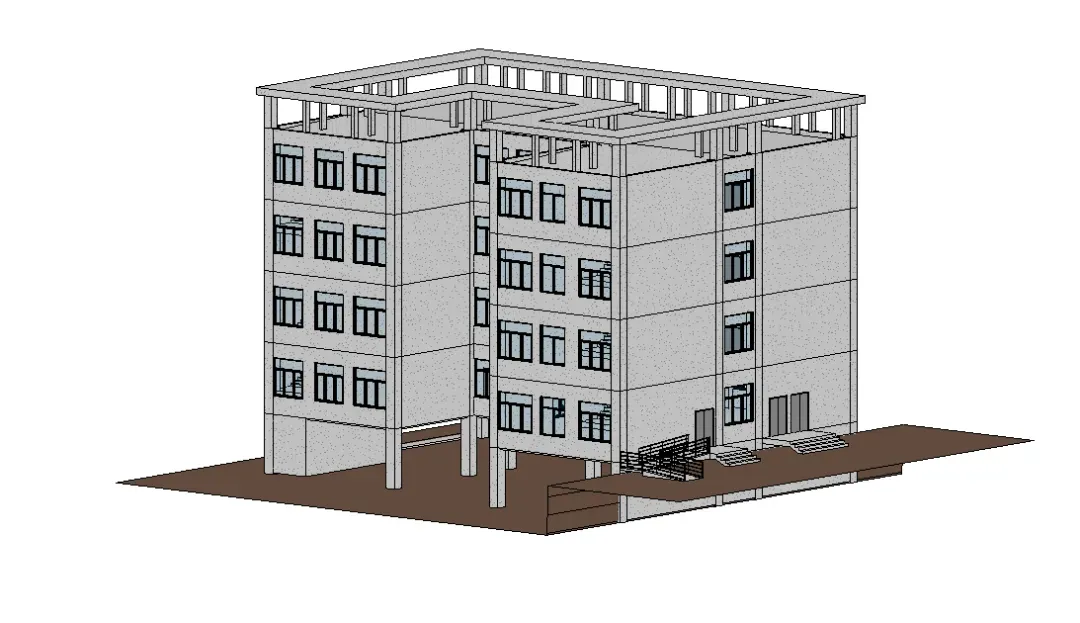

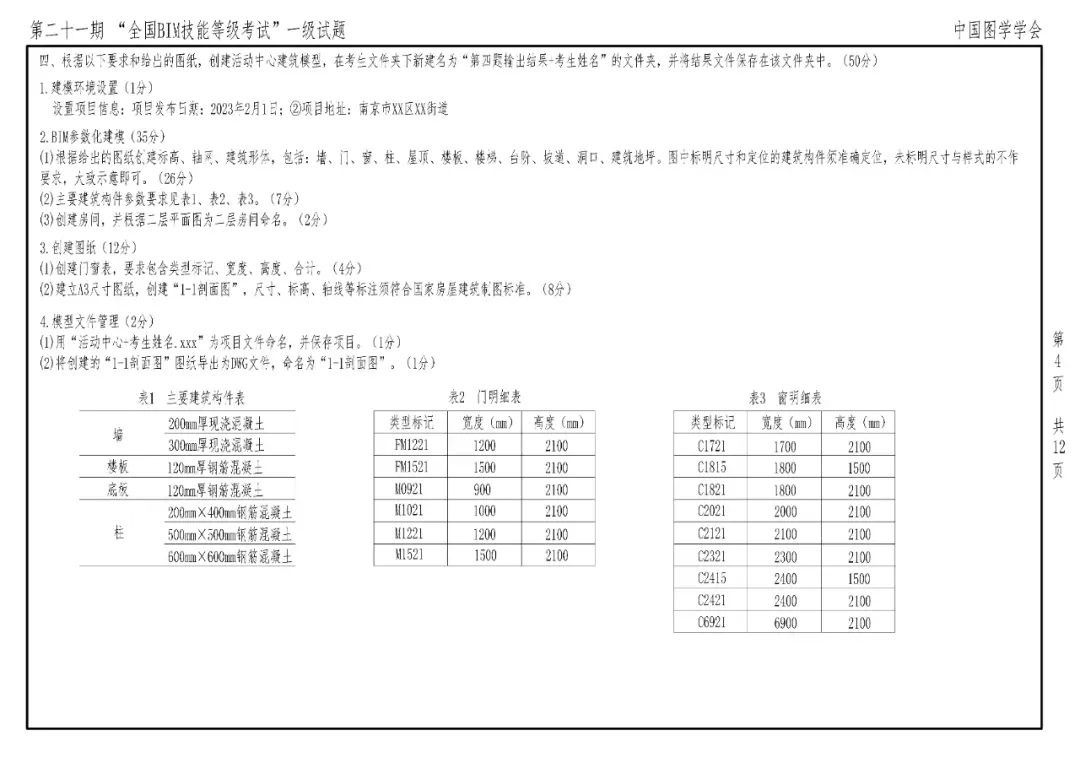

第四题：活动中心
涉及的知识点：整体建模、明细表创建、图纸创建、文件导出
最后一道大题都是综合题，考察的是软件整体功能的掌握情况。题目没有特别难的地方，主要是大家在答题的时候要注意时间，不要太抠细节。
推荐绘制顺序：
1. 填写项目信息
2. 建立门窗明细表
3. 标高轴网
4. 建筑地形
5. 绘制首层-二层
6. 进行二层的房间命名，绘制楼梯
7. 创建剖面，做剖面图
8. 台阶坡道绘制
9. 三层-五层：标准层绘制一层后，其他复制即可
10. 绘制屋顶
11. 调整剖面图，将剖面图导出。
二级建筑
二级建筑21期题目相比20期难度降低，相较往期考试属于中等难度。第一、二题难度较低，第三题参数化族难度适中，第四题综合题造型相对复杂，将前三题题型室内设计也融入其中，整体分值也有所提升，中式建筑风格，相比第20期题目，更具有题目典型性。

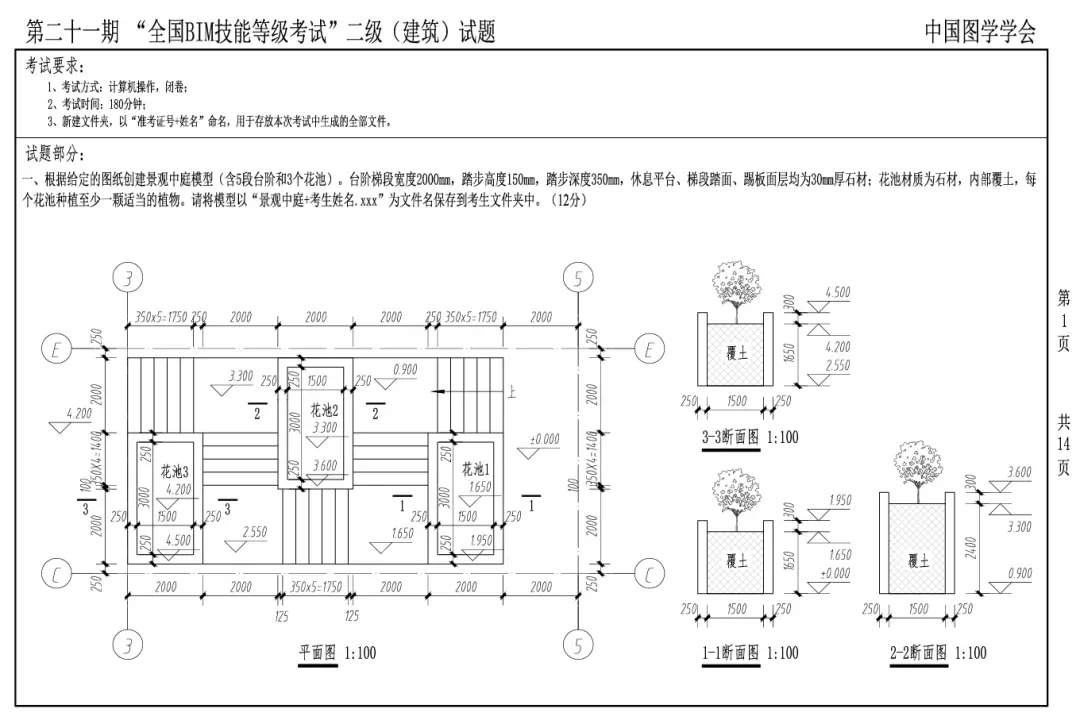

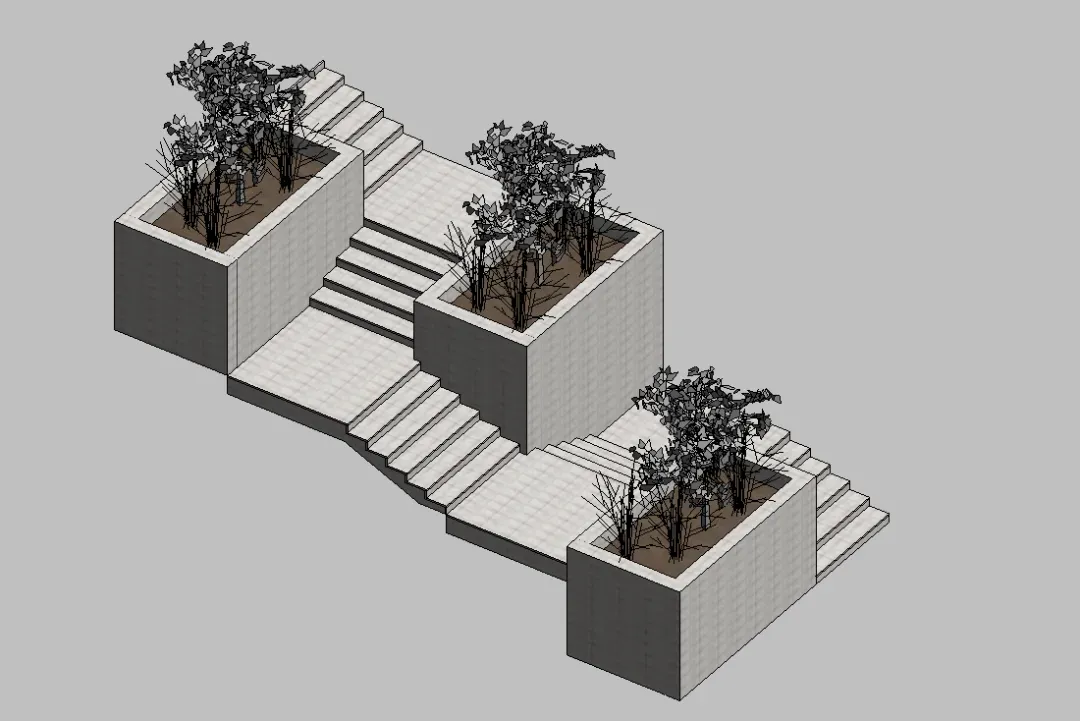

第一题：景观中庭

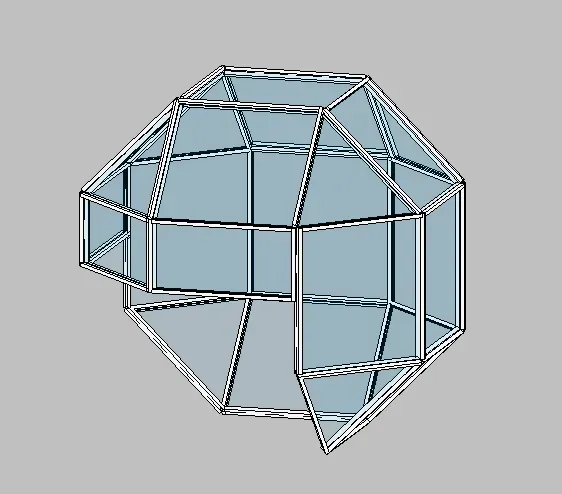

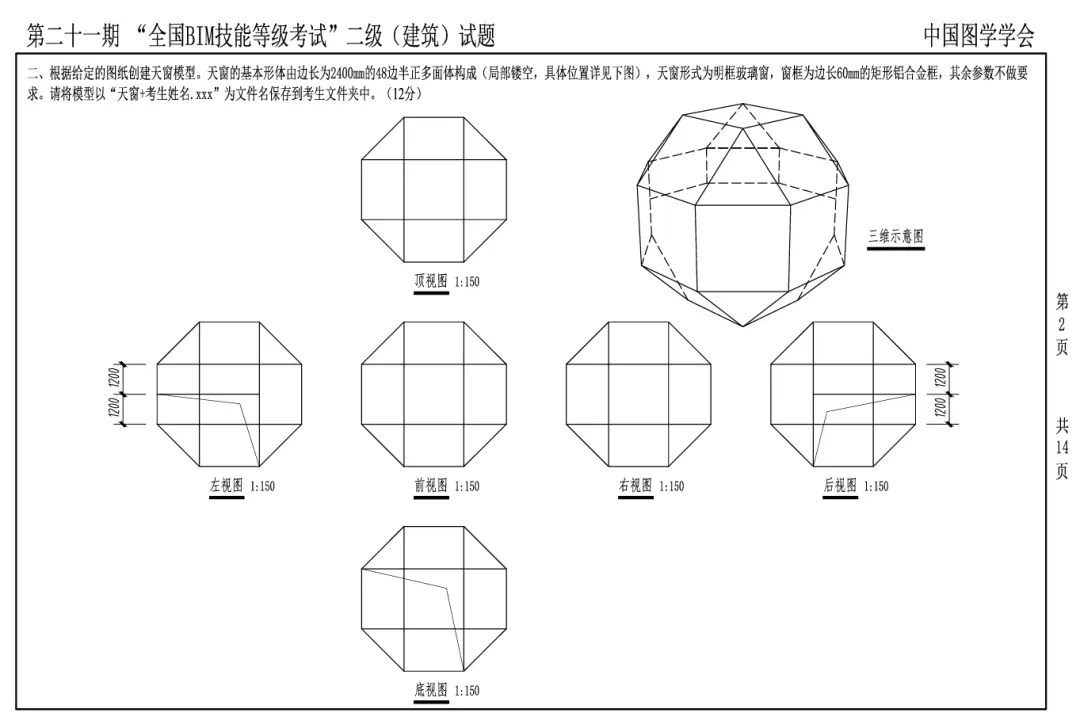

第二题：天窗
本题虽然没有明确说明运用什么功能来进行绘制，但是通过读题我们可以看到天窗有玻璃，窗框，明显就是幕墙的形式，而异形幕墙我们一般就是采用体量绘制，然后导入到项目中添加幕墙系统即可。
体量中所运用到的功能就是融合和拉伸，天窗的顶部和底部用融合绘制，中间部分用拉伸绘制，然后再用空心功能将下部分的洞口部分扣出来即可。
天窗形体绘制好了之后，直接进入项目中，布置幕墙系统，注意竖梃是60的矩形铝合金框。

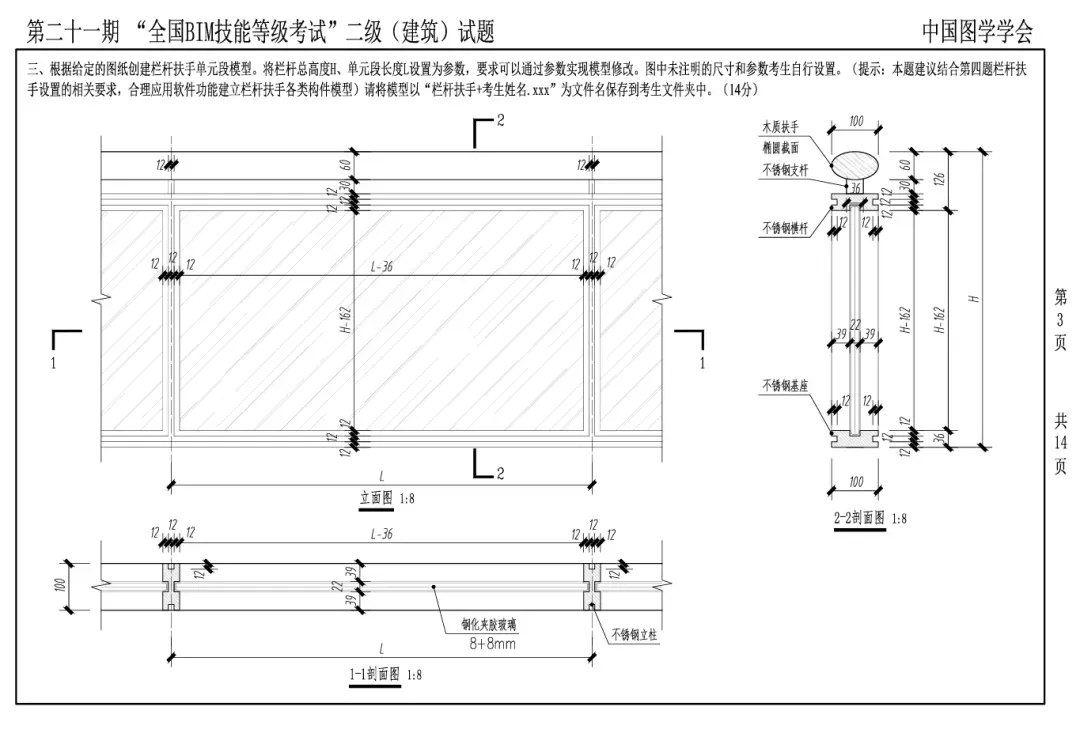

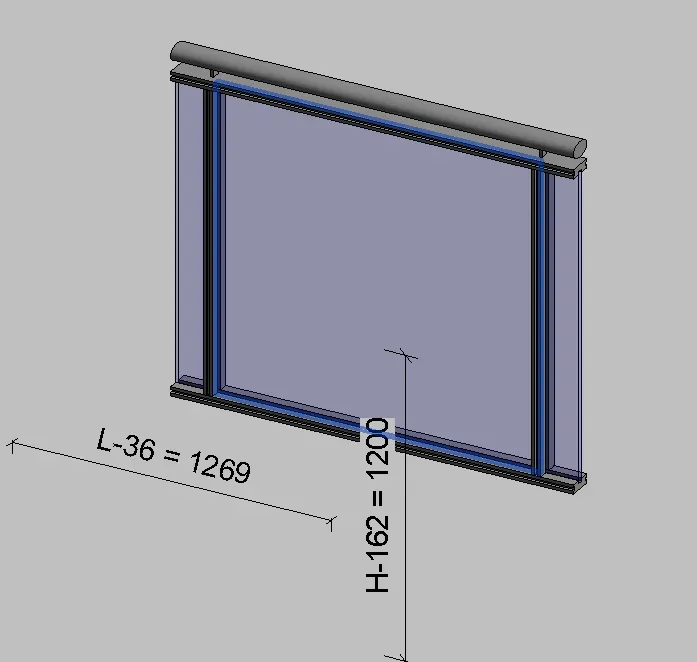

第三题：栏杆扶手
这道题目考核的是参数化族的绘制，本身单元的栏杆扶手是好绘制的，不论是扶手，横向的栏杆，还是挡板均用拉伸功能就可以绘制完成，重点是参数的设置，本题需要设置2个参数一个是栏杆总高度，一个是单元段长度。建议大家在做参数的时候使用运用参照平面设置参数的模式，再让模型和参照平面绑定。
考试的时候如果大家时间紧张或是设置完参数后发现无法联动，就不要再调整了，可以直接用第四题给的尺寸，做成死族，也可以得一部分的分数。

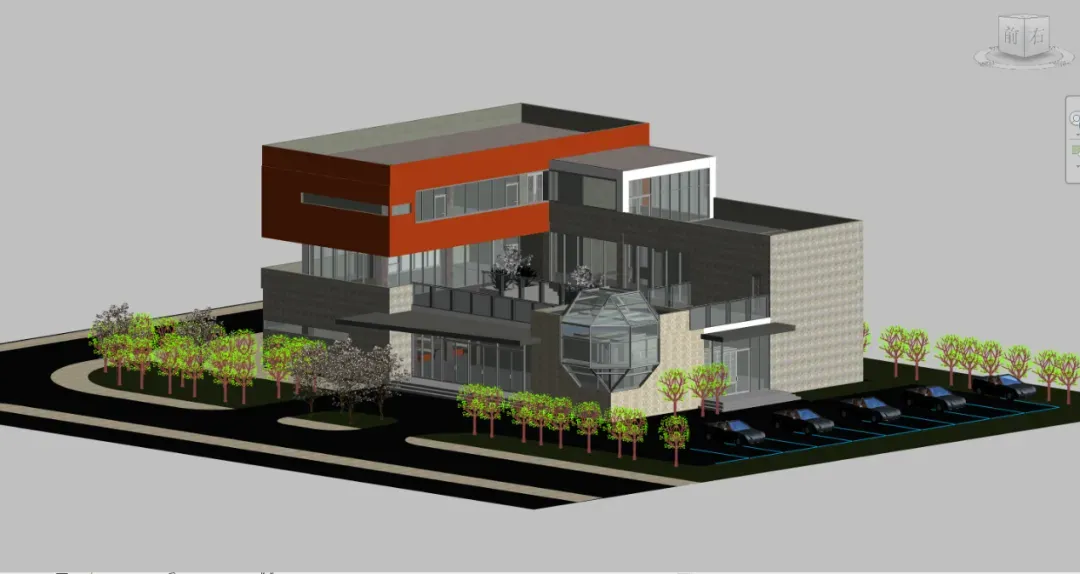

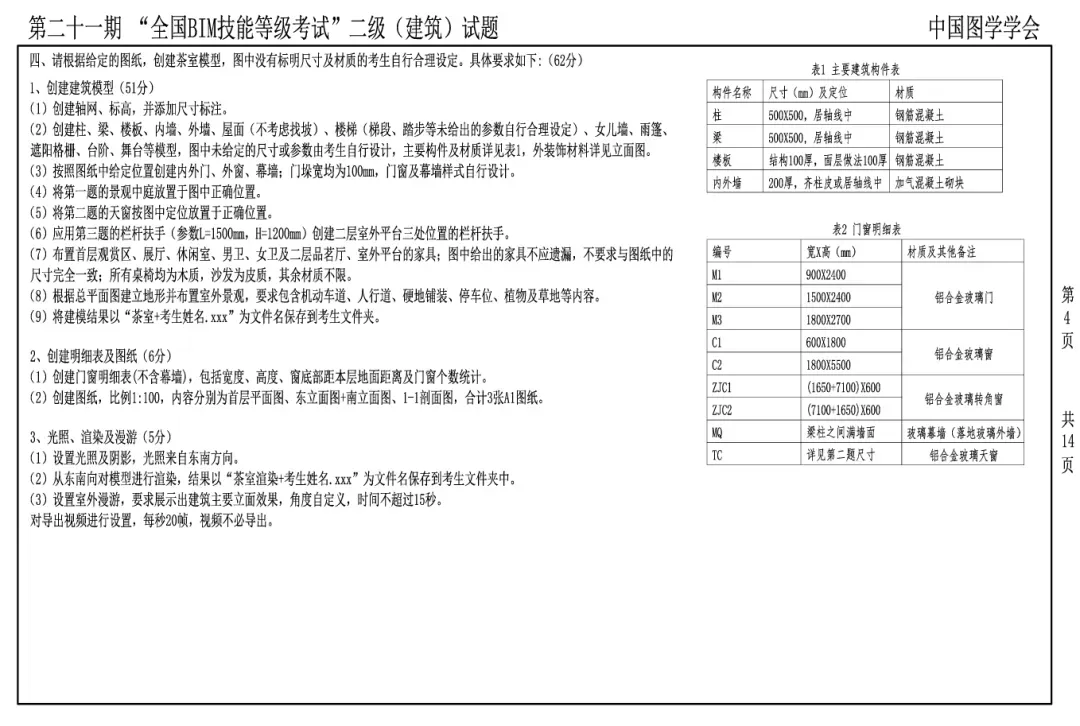

第四题：茶室
本题为综合题考核学员自行绘制一个完整的建筑物，包括整个建筑物外观，场地，室内装修等等。
推荐绘制顺序：
1. 创建门窗明细表
2. 绘制标高轴网（题里要求添加尺寸标注，但是为了节约时间，我们可以不添加或简单添加即可）。
3. 绘制每一层的柱，墙，门窗，幕墙（不追求精细，随便给网格即可），楼板，墙和柱都统一暂时按照当前层的层高进行绘制。
4. 完成二层和三层所需要的装修部分。
5. 将1,2,3题的模型载入，1,2题由于是项目文件，需要使用“链接Revit
”的形式进行载入，第三题用普通载入族的方式即可。
6. 完成楼梯，屋顶室外台阶的绘制。
7. 完成场地和场地构件的绘制，不用完全和给的场地模型一致，只需要题里要求包含的东西都有就行。
8. 完成创建图纸，将题中所需要的都拖拽到A1图框中。
9. 完成光照渲染和漫游。
10. 还有时间再调整外墙面材质和建筑物整体样式。
二级结构21期题目比20期难度有所降低，相较往期难度较低。第一题结构构造简单，第二题钢柱脚，考察钢结构构件节点的创建，第三题参数化沉管隧道，相比往年考题，参数化难度更低，加强了题目理解，但总体难度仍然是下降的，第四题无论是题量还是考察技巧、内容方面与往期相比都简单很多。

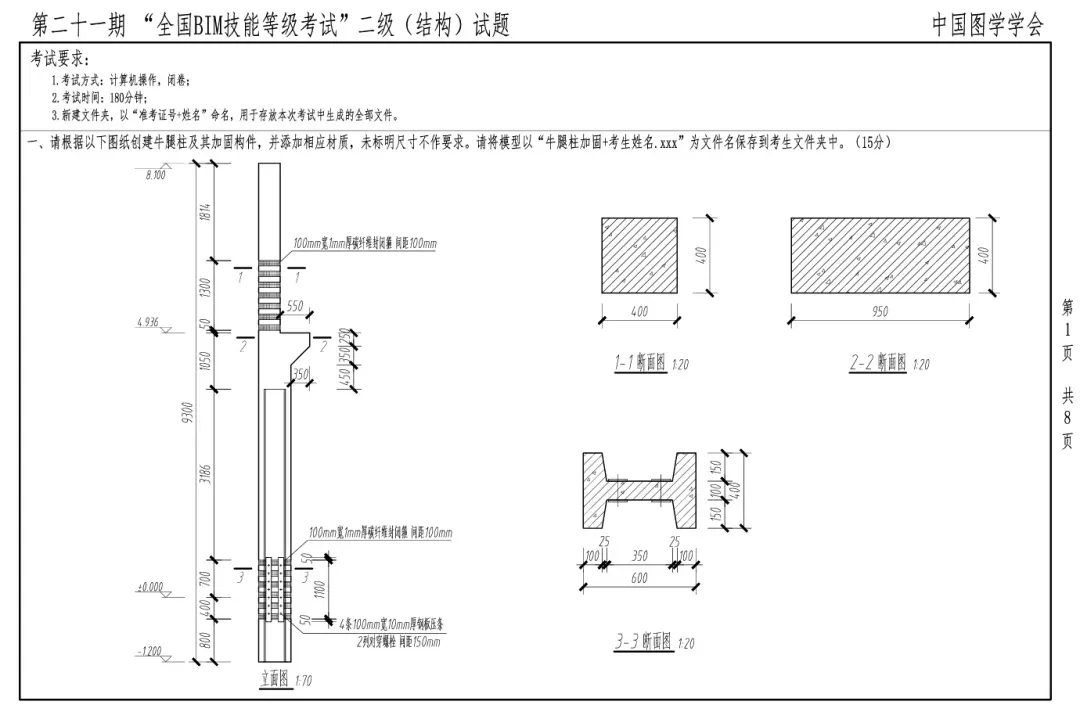

第一题：牛腿柱加固
这题相对简单，因为不涉及到钢筋的布置，只需要把形状绘制出来即可。
其中牛腿柱及其加固构件都使用“拉伸”功能就可以完成绘制，而螺栓部分为了节省时间我们直接用软件族库自带的族就可以。

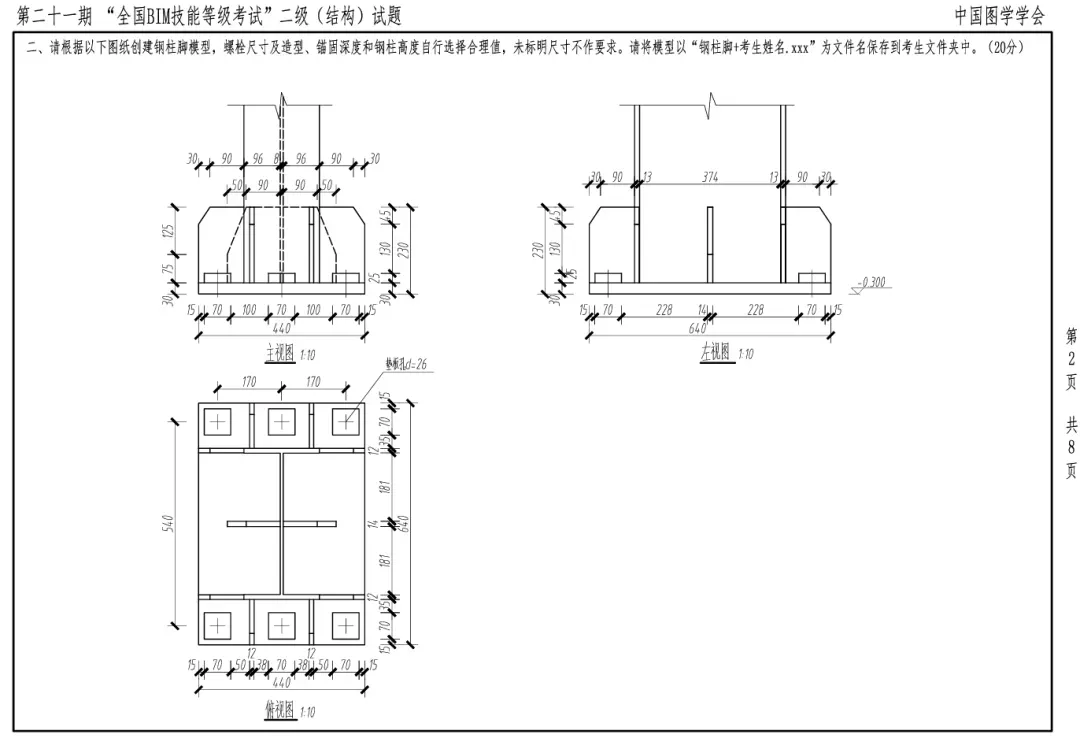

第二题：钢柱脚
考试中像钢柱这样类似的节点到目前为止已经是第三次了,最近一次是第十四期的第三题，这一次的考核的还比较简单，各个部位基本用拉伸功能即可绘制。

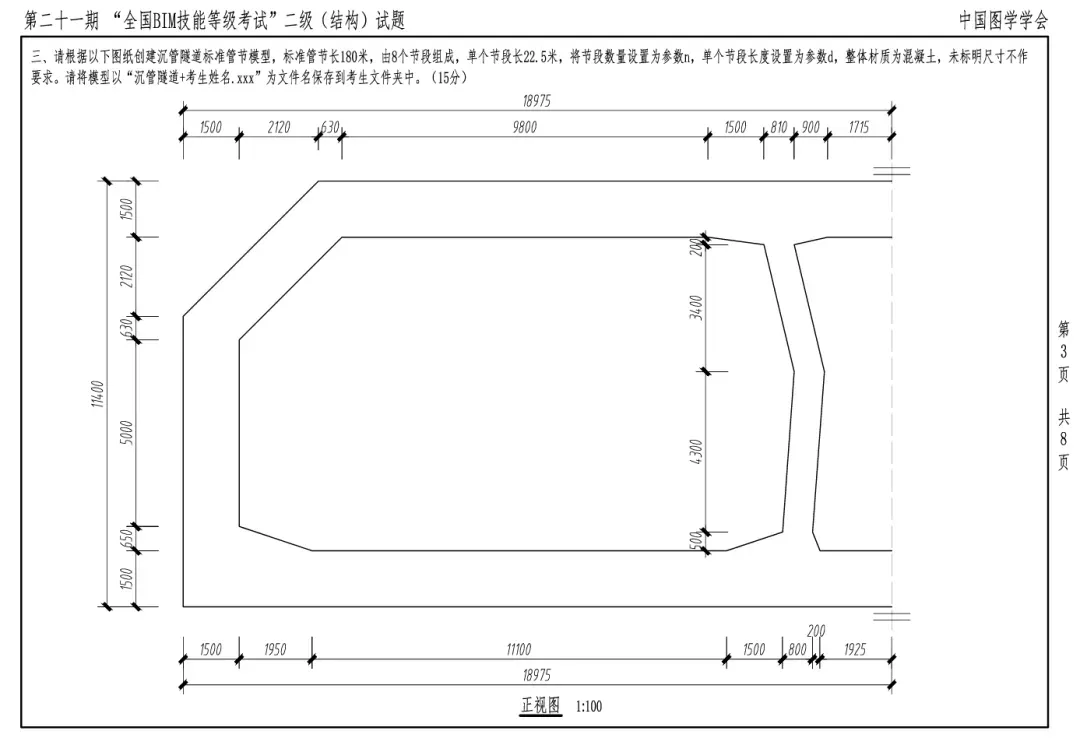

第三题：沉管隧道
该隧道题目为参数化族，需要设置2个参数，一个是单个节段长度，一个是节段数量。单个节段长度的参数可以直接使用锁定参照平面的方式设置。节段数量直接用阵列，然后设置阵列参数即可。
除此之外，绘制节段时注意考试图纸上只是一半的样子，另一半和这一半是对称的结构，所以不要忘了把另一半也绘制出来。

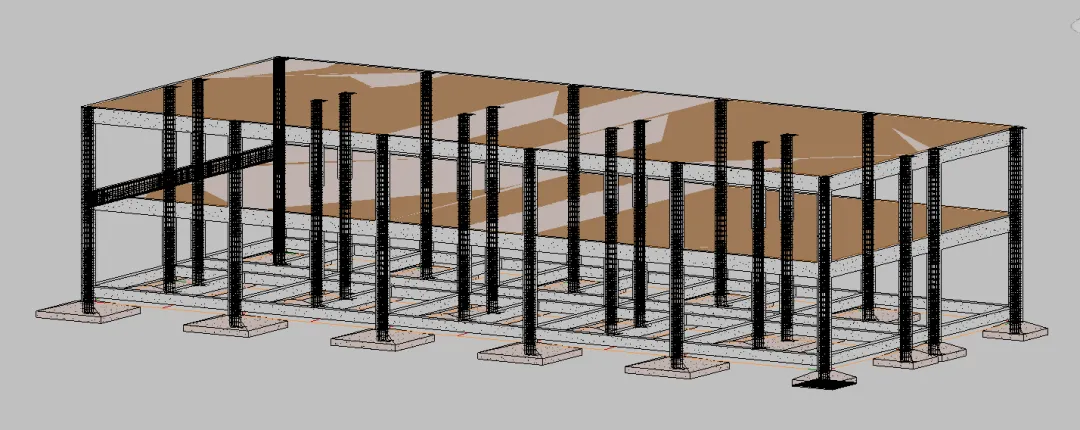

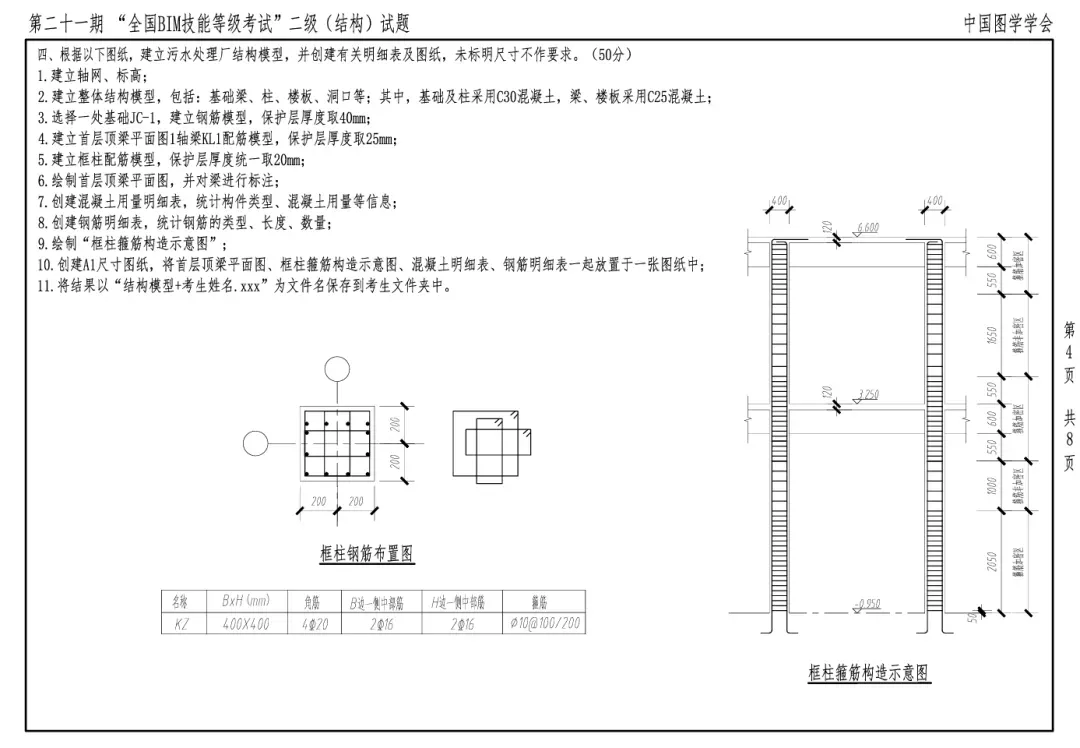

第四题：结构模型
本题为综合题，考核了在完整的建筑物中结构构件的绘制以及钢筋的配置，但是本次考试大家要注意读题，明确哪些构件需要设置钢筋，哪些不需要。
尤其注意不要忘记设置各个构件的保护层和材质。
除此之外题目中给的梁图纸，都是对应的当前层的顶梁，而Revit直接绘制出来的是当前层的底梁，这个需要注意一下。
推荐绘制顺序：
1. 创建钢筋明细表和混凝土用量表；
2. 绘制标高轴网；
3. 绘制基础，并选择一个JC-1配置钢筋；
4. 绘制柱，根据柱子后期配筋要求，柱子直接底标高给基础顶，顶标高给到6.6m的位置；
5. 绘制梁，给首层顶梁1轴的KL1配筋；
6. 绘制楼板；
7. 直接用详图线和文字，给首层的顶梁进行文字标注；
8. 给柱子进行配筋，然后将一个柱子的配筋复制到其他柱子上；
9. 将柱子剖面设置成框柱箍筋构造示意图；
10. 创建A1图纸，将题目中所需要的都拖拽到图纸框中。
二级设备
二级设备21期题目难度与20期基本持平，基本都是典型机电题目。第一题属于常规的族的创建，第二题与往年考题高度类似，第三题也是常规考点，第四题典型机电模型考点，没有超出考点范围的内容。

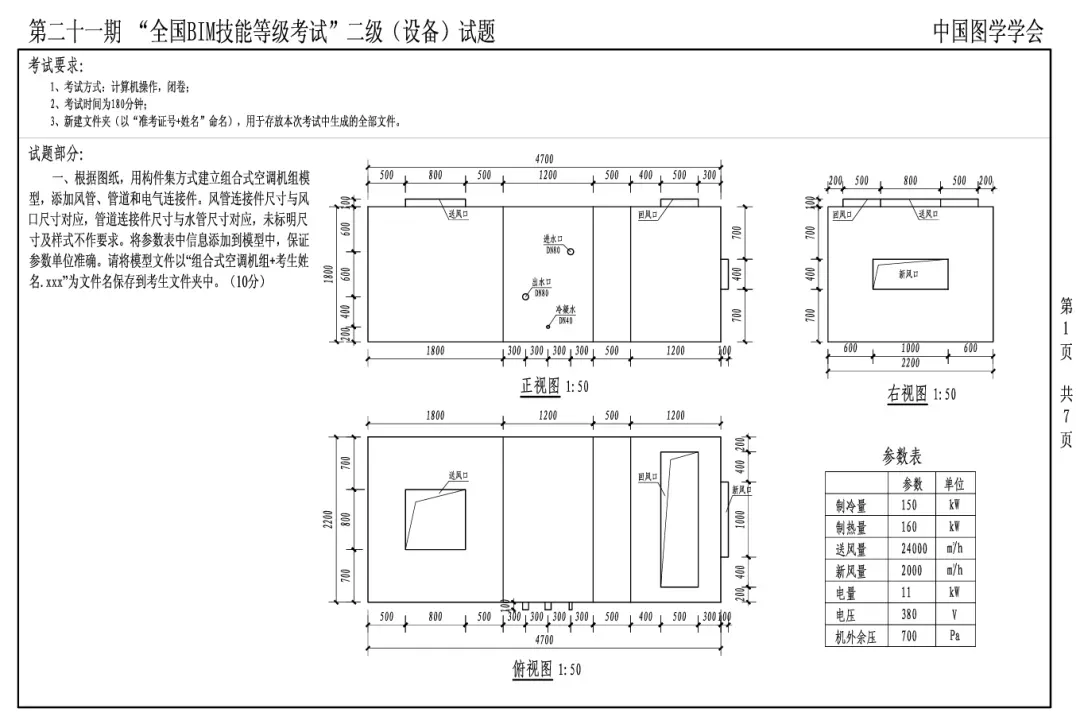

第一题：组合式空调机组
题目主要运用的功能为“拉伸”功能，先将空调机组的形状绘制出来，然后添加连接件和文字参数即可。

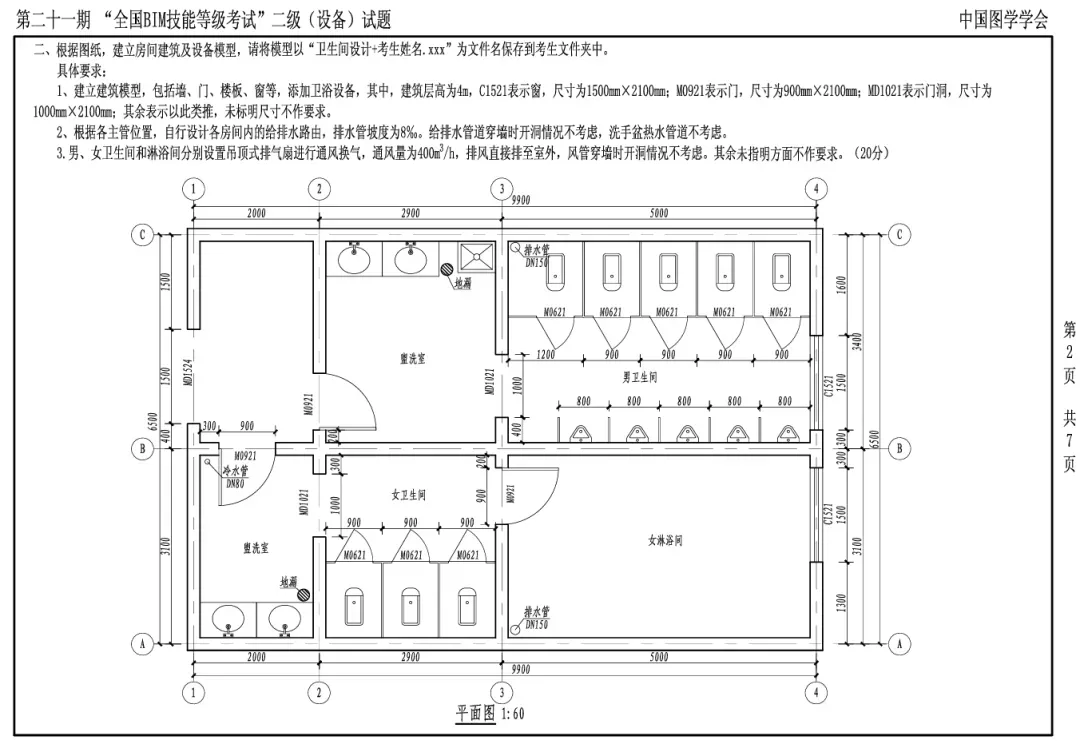

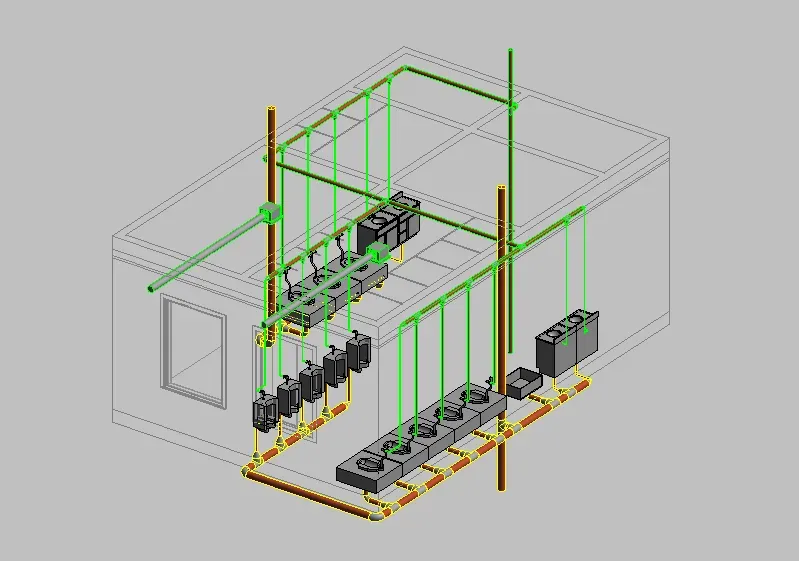

第二题：卫生间设计
常规卫生间题目，绘制时需自行设定管道路由。
建议操作流程：
1. 绘制建筑部分（墙，门窗，楼板）
2. 添加卫浴设备
3. 绘制立管，确定管道路由
4. 绘制管道，将卫生设备连接管道，注意排水管坡度
5. 绘制吊顶排风机，绘制排风管道

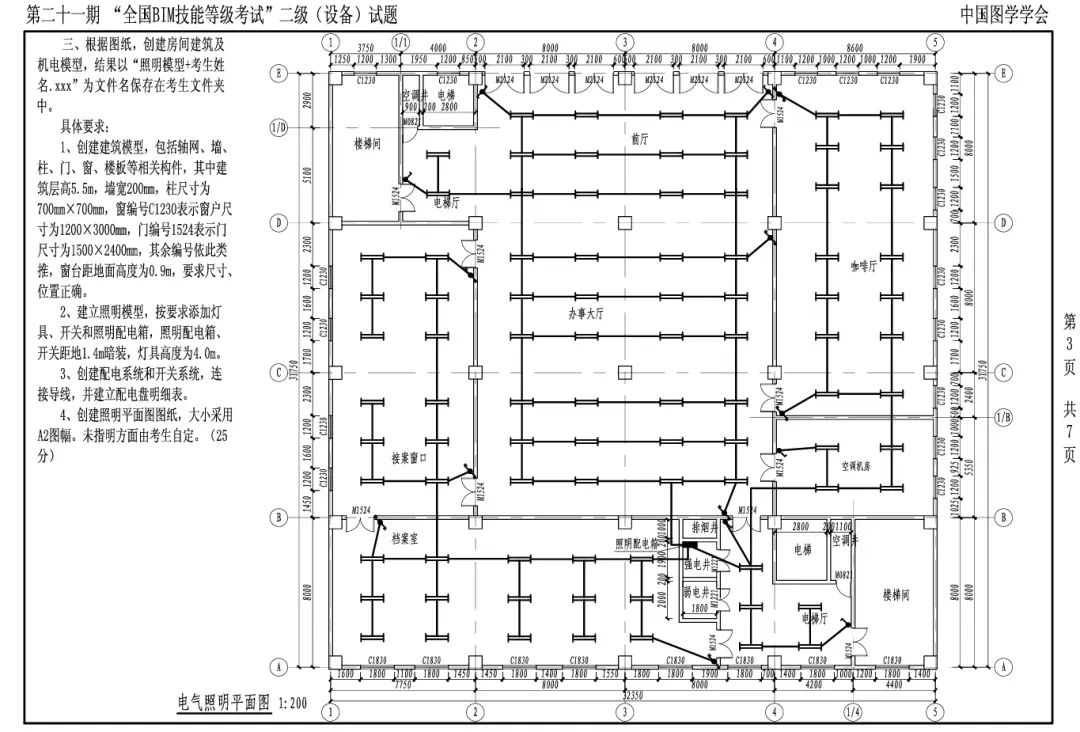

第三题：照明模型
本题为常规照面题目，主要操作就是添加电气设备，灯具，连接导线，创建电力系统以及开关系统。
注意事项：
1. 照明配电箱和开关均为暗装，距地1400
2. 成功设置电力系统前提：
1） 配电箱的“配电系统”不能为空

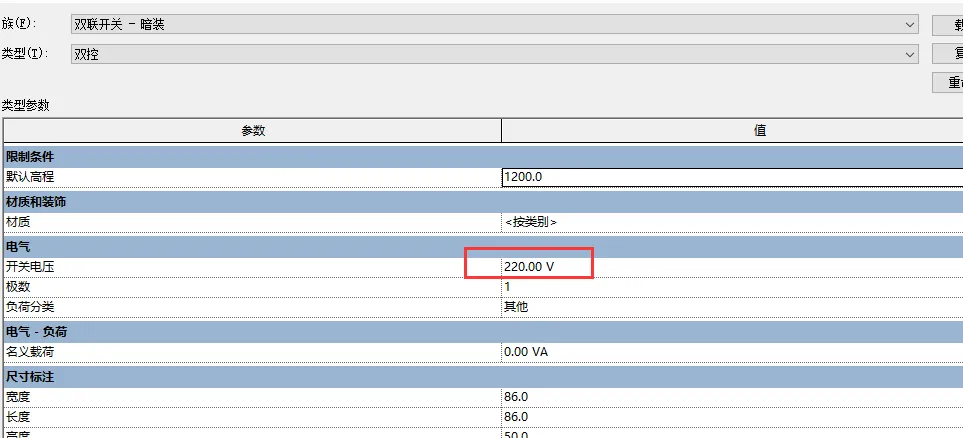

2） 所有开关的电压调整为220V

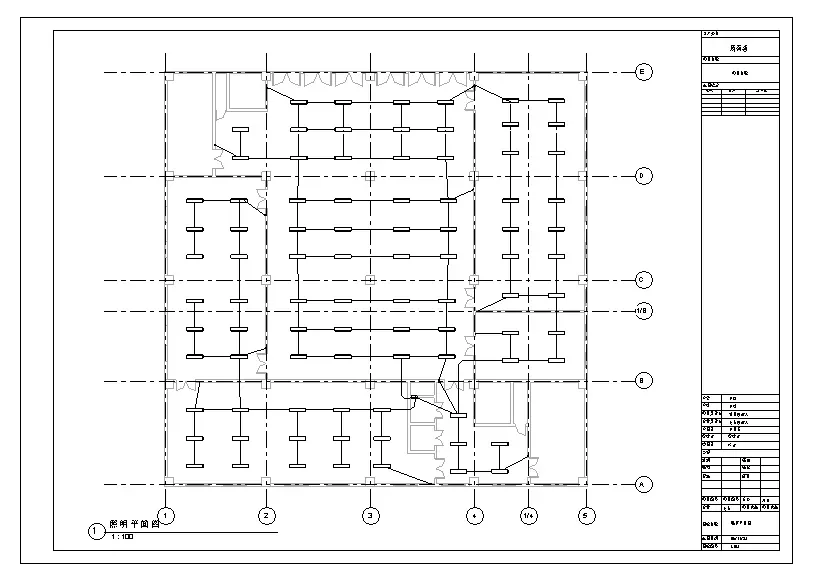

3）不要忘了出照明平面图，图纸为A2大小

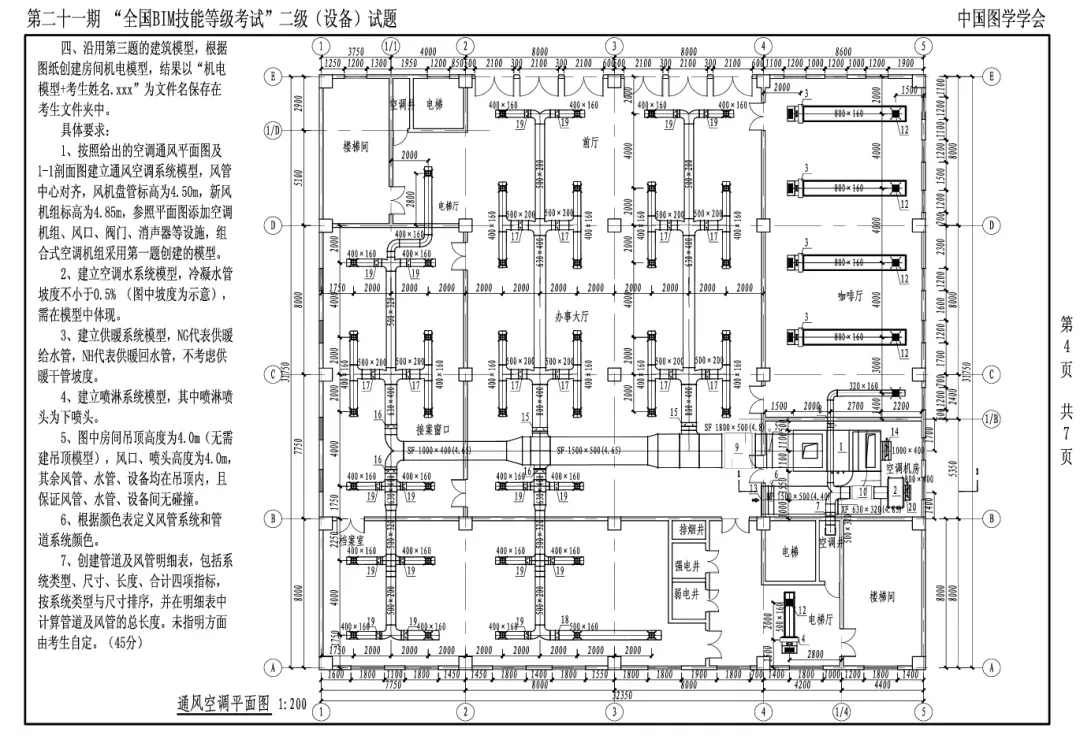

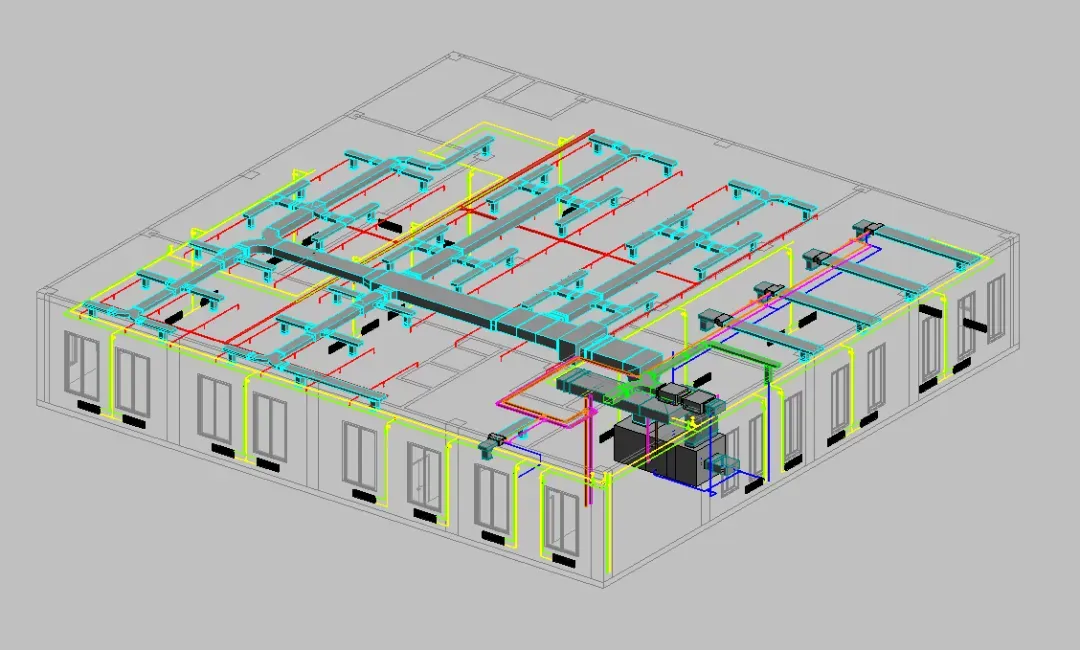

第四题：机电模型
本题为全专业综合题，考核了通风专业，采暖专业，喷淋专业的绘制。答题的时候，注意时间的控制，在题目答不完的情况下如何尽可能拿到更多分数。
推荐绘制顺序：
1. 创建管道和风管明细表
2. 定义管道系统及颜色
3. 绘制喷淋平面图，注意喷头在4m的高度处。
4. 绘制采暖平面，注意连接一个散热器之后，其他散热器的管道均直接复制即可，不要忘了添加阀门。
5. 绘制通风平面图，如绘制到这已经时间不够，可舍弃部分风管。注意风口在4高度处。
6. 绘制空调水平面图，时间不够将主管绘制上即可，不用都和风机盘管相连。
-end-
