型钢边框木模板施工标准做法.

一、适用范围：

本做法适用于房屋建筑混凝土结构工程剪力墙、砌体结构边框等墙体模板施工。采用角钢边框+木模板组合体系，可增强模板整体刚度与拼接密封性，有效防止模板拼缝错台、漏浆、胀模，提升混凝土墙面平整度及观感质量，可标准化加工、周转使用，适用于各类标准及非标剪力墙结构模板支设。

二、施工工艺流程：

施工准备→角钢深化设计→工厂角钢加工进场→木模专用模具钻孔→角钢护边螺栓固定→模板吊装就位→U型卡拼装锁紧→方通竖向背楞安装→双钢管主龙骨及对拉螺栓安装成型。

三、施工要点：

1.施工准备：认真审核施工图纸，核对结构尺寸、标高、坐标是否吻合；编制模板专项施工方案并审批完成，做好逐级技术交底，配齐施工机械、作业人员及周转材料。

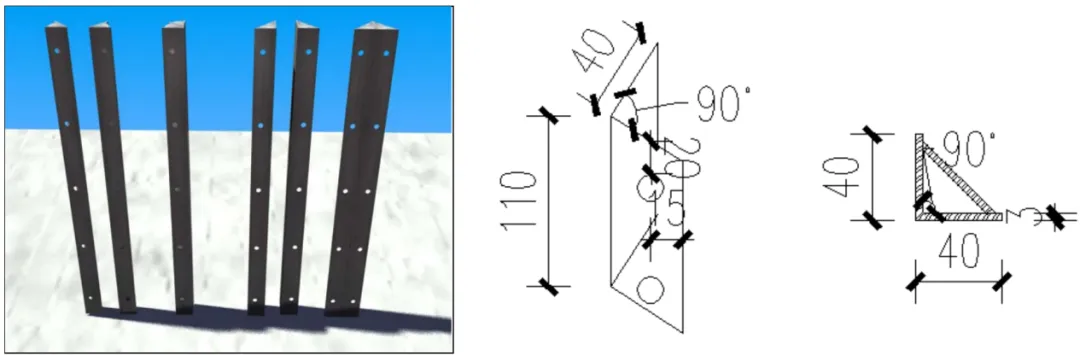

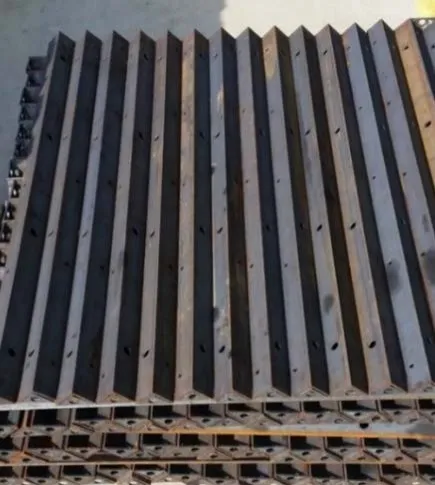

2.角钢设计与加工：阴角采用45°角钢，螺栓孔间距200mm，设置5个直径7mm孔洞；水平拼缝采用90°角钢，长度110mm，孔距44mm，设置2个直径7mm孔洞，提前绘制加工详图。

3.木模钻孔：根据配模尺寸及角钢孔位，制作专用木模钻孔固定模具；模板固定于模具内，按定位孔洞统一钻孔，保证孔位精准、对齐度一致。

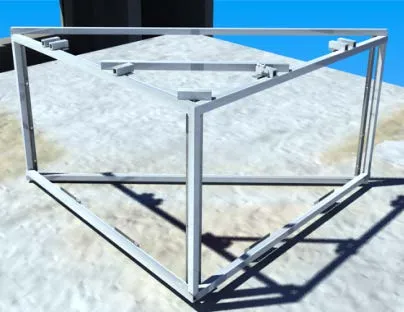

木模钻孔固定架

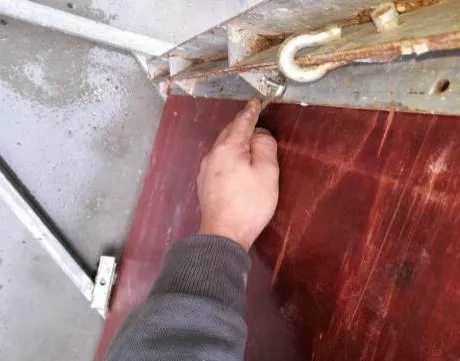

装入模板

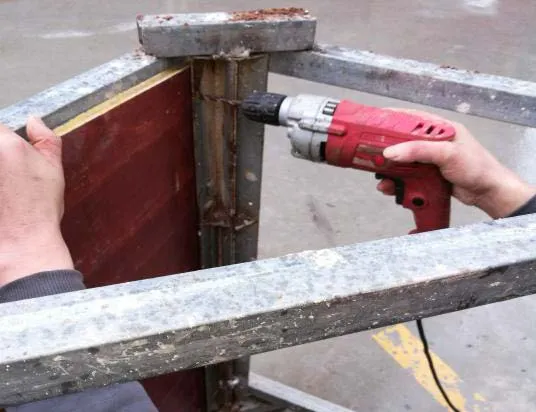

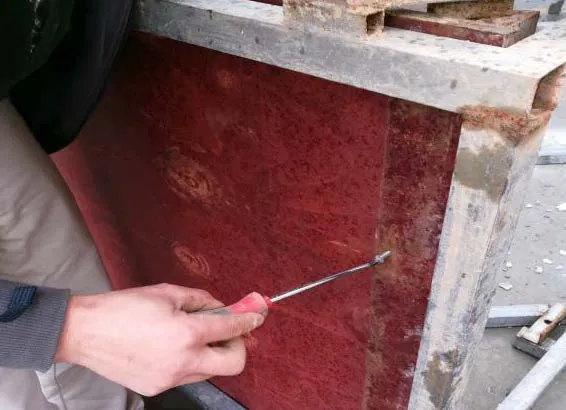

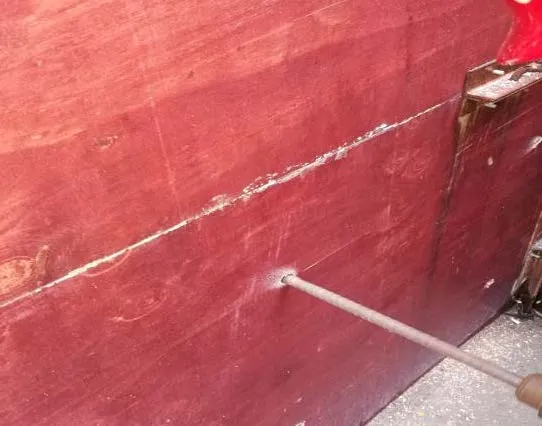

木模钻孔

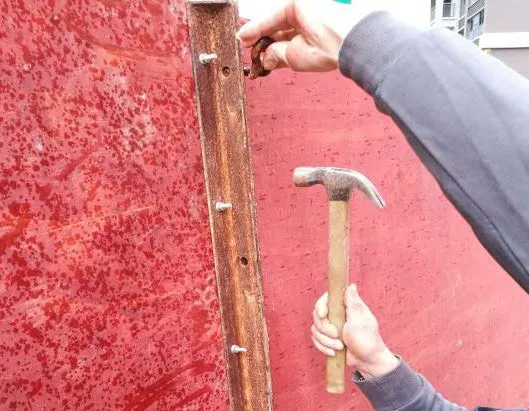

4.角钢护边组装：木模钻孔后就位安装角钢边框，调整位置使角钢预留孔与模板钻孔精准对齐，采用配套螺栓连接，电动扳手拧紧固定，使角钢与木模板形成整体刚性板块。

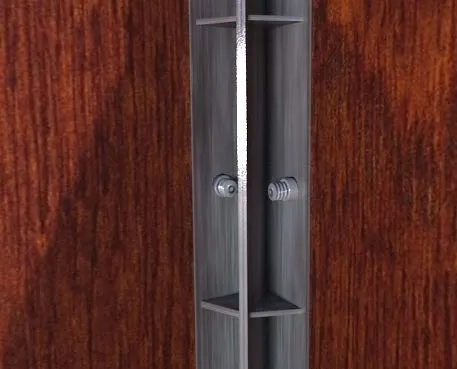

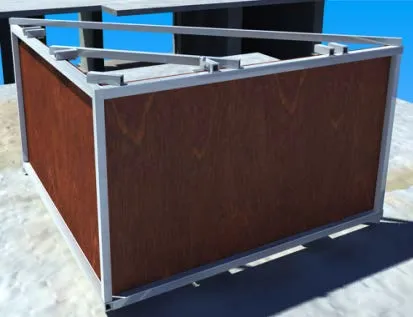

角钢护边

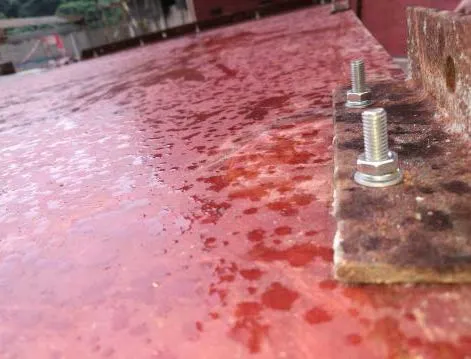

螺栓连接固定

5.模板吊装与拼装：采用塔吊将型钢边框木模板吊运至作业楼层，按控制线精准就位；相邻模板角钢翼板孔位对齐，插入U型卡并敲击锁紧，完成板块间拼装固定。

模板面板吊装就位

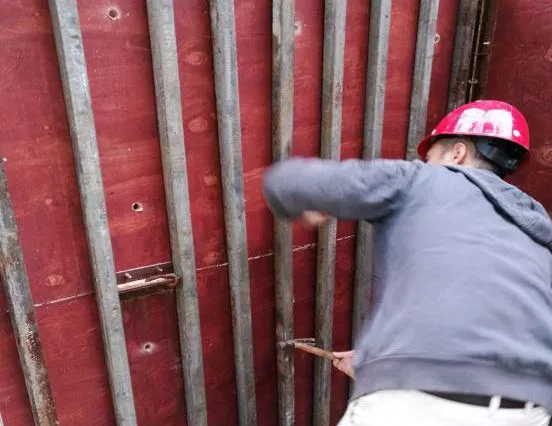

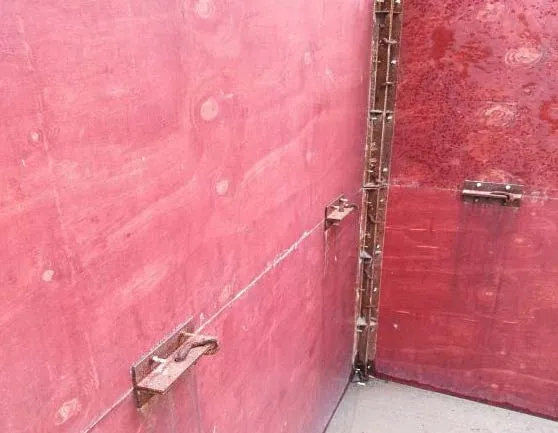

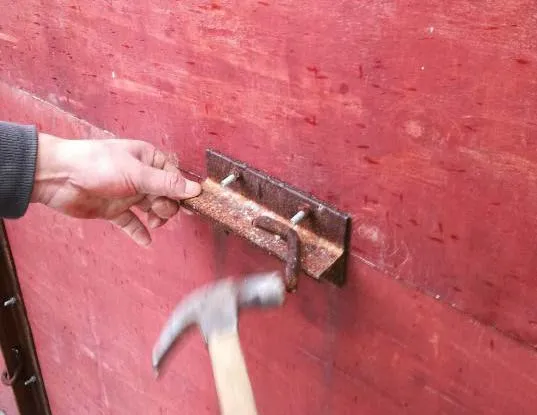

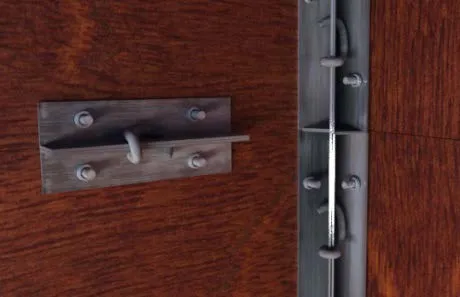

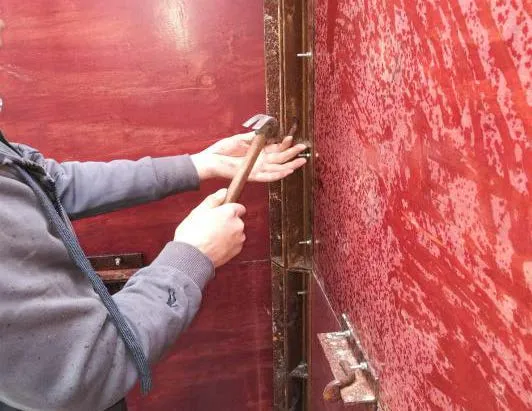

U型卡安装

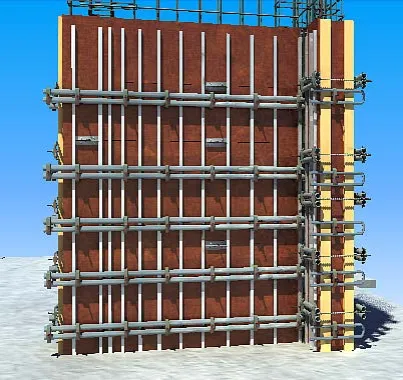

6.背楞及加固安装：采用□40×40mm方通作为竖向背楞，间距按专项方案执行；配置φ48.3×3.6双钢管作为水平主龙骨，采用对拉螺杆、蝴蝶卡双向对拉锁紧，形成完整型钢边框木模板支撑体系。

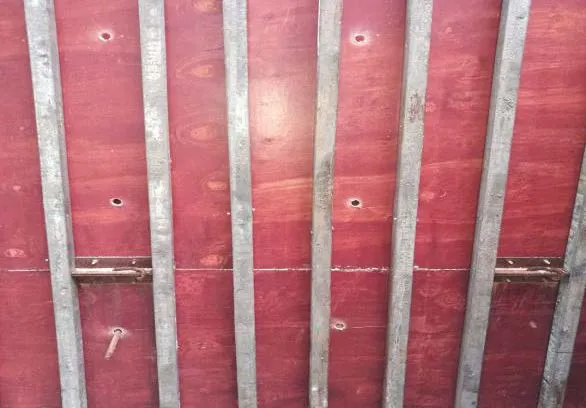

方通背楞安装

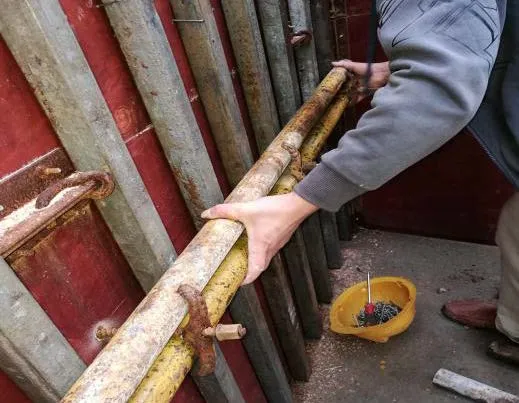

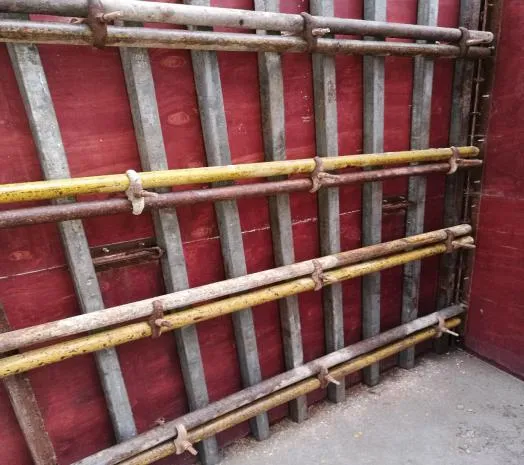

双钢管主龙骨加固

四、质量控制要点：

角钢加工尺寸、孔径、孔距必须精准，进场严格验收；木模钻孔采用模具统一定位，杜绝孔位偏差；角钢与模板螺栓连接紧固无松动；模板拼装平顺，U型卡安装齐全、扣紧到位；方通背楞、双钢管主龙骨间距合规，对拉螺栓受力均匀，整体垂直度、平整度满足规范要求。

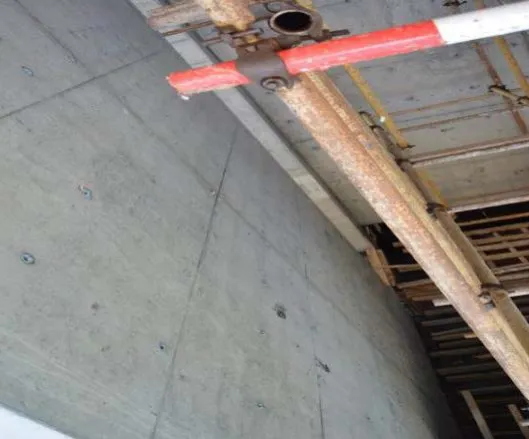

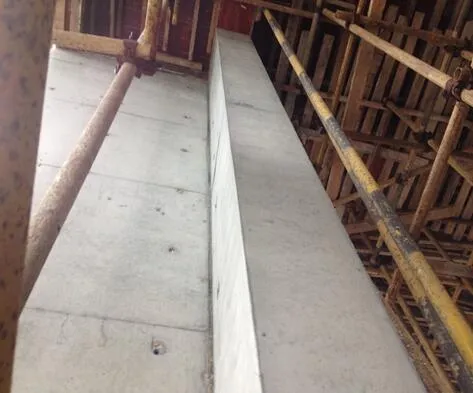

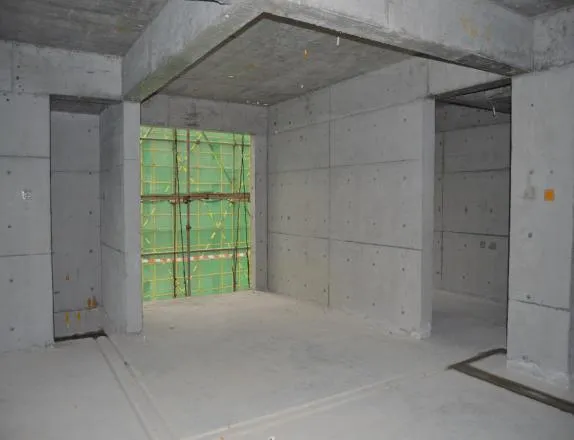

五、工程实例图片：
