Excel极简图表教程|多层旭日圆环图,时序产业数据高级可视化

普通单张饼图只能呈现单一年份结构，分开做多张图表很难横向对比多年产业结构变化。这款分层嵌套圆环（旭日样式）图表，在单张画布排布2021–2025五期数据，依靠环形分层直观对比每一年三类产业贡献率占比，配色克制商务，所有分年度结构类时序数据均可套用复刻。

本期以2021-2025三次产业GDP贡献率做实操演示，适配企业年报PPT、宏观数据分析、财务行业复盘、运营业务汇报等办公场景。

📊一、数据梳理

数据说明

• 演示数据源：2021-2025三次产业对GDP的贡献率（国家统计局公开数据，仅用作制图教学演示）
• 展示指标：第一、二、三产业分别拉动GDP增长的贡献率（百分比）
• 图表用途：多年份结构类时序数据可视化，横向对比不同年份产业占比结构变化

实操亮点

• 环形分层排布：每一圈圆环对应一个年度，圈层由内向外匹配2025至2021年，跨年对比观感清晰
• 分产业固定配色：蓝色统一代表一产、红色代表二产、绿色代表三产，读者不用反复对照图例辨认品类
• 镂空圆心精简版面，删掉多余坐标轴、网格线，商务观感干净利落
• 模板复用门槛低，更换年份、对应百分比数值，布局与配色不用二次调整

🛠️二、分步实操

步骤1：规范搭建基础数据源

1.A列表头填写「年份」，B~F列横向依次录入2021、2022、2023、2024、2025；

2.A2单元格录入标签「第一产业对GDP的贡献率(%)」，A3填写「第二产业对GDP的贡献率(%)」，A4填写「第三产业对GDP的贡献率 (%)」；

3.在B2:F4单元格区域填入全部对应的贡献率百分比数值。

步骤2：分批次逐年插入圆环数据搭建多层结构

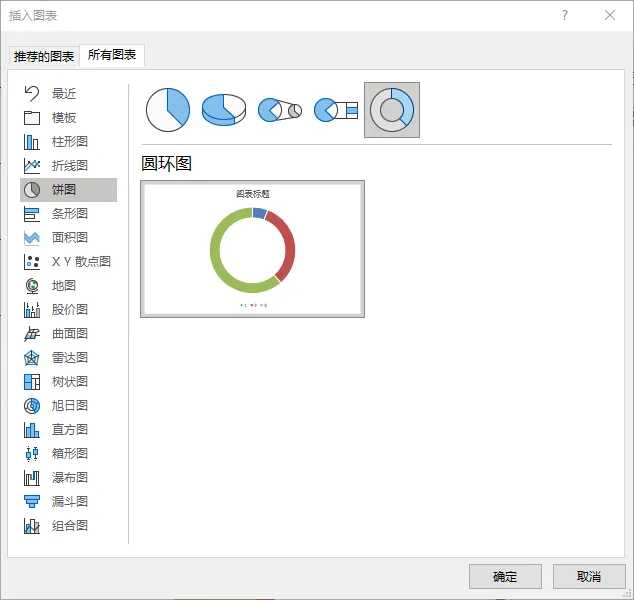

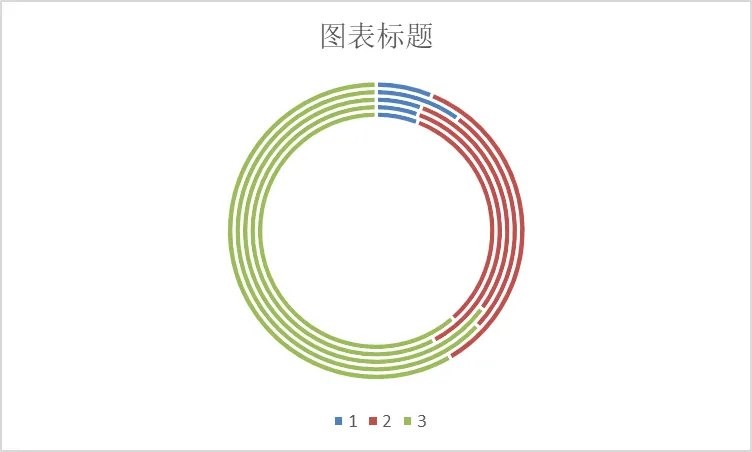

1.先用鼠标框选2025年对应的B2:B4数据区域，插入基础圆环图，生成最靠内侧的第一层环形；

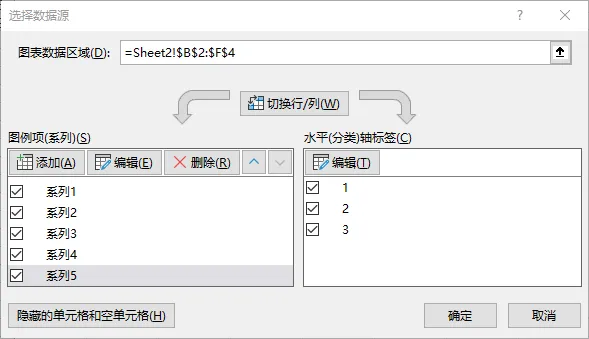

2.右键图表点开【选择数据】弹窗，依次追加2024、2023、2022、2021四个年度的数据系列，圈层会从内向外逐层叠加，完成五层嵌套圆环的基础框架。

步骤3：统一优化圆环基础外观样式

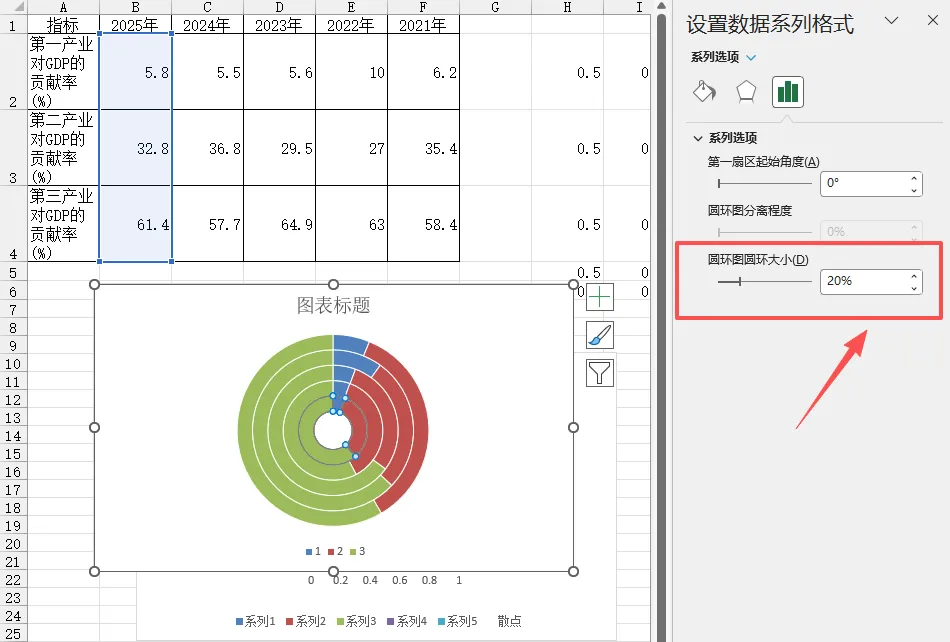

1.右键任意环形板块，打开【设置数据系列格式】面板，把圆环内径大小统一调整为20%，做出适中的空心圆心；

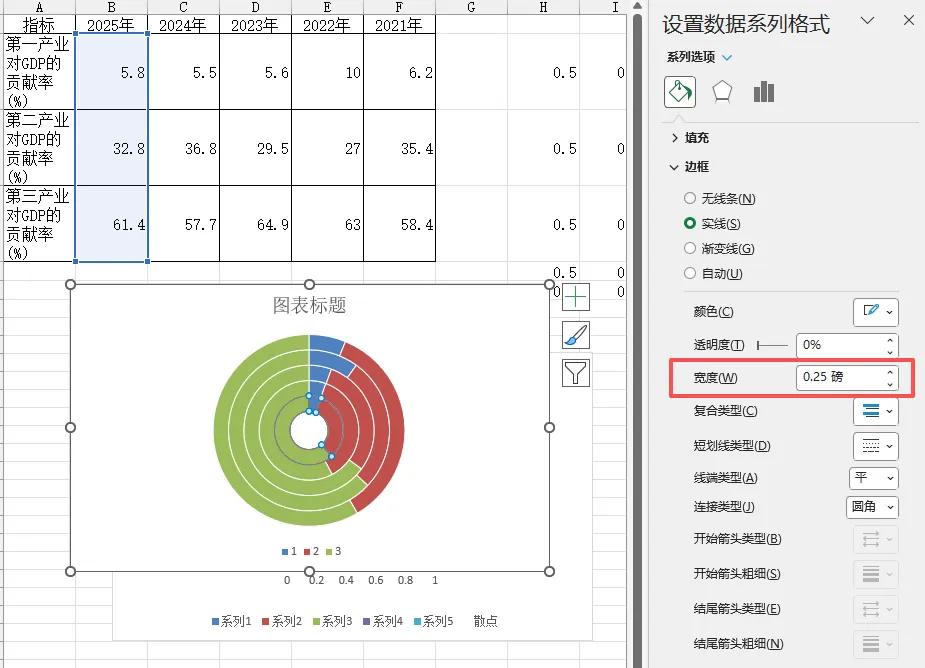

2.选中全部环形扇区，将轮廓边框设置为宽度「0.25磅」，消除生硬分割线，让色块衔接更顺滑。

步骤4：借助散点图外挂标注外圈年份文本

1.在空白辅助区域H2:H6统一填入固定X坐标辅助值0.5；I2:I6竖向填写分层Y坐标：I2=0.96、I3=0.87、I4=0.79、I5=0.71、I6=0.63，用来校准每层年份文字的垂直位置；

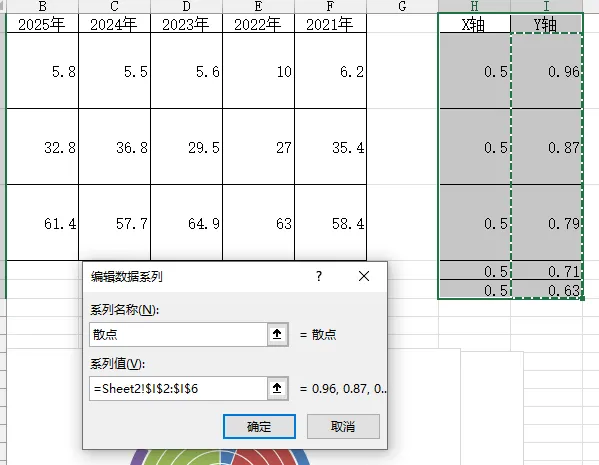

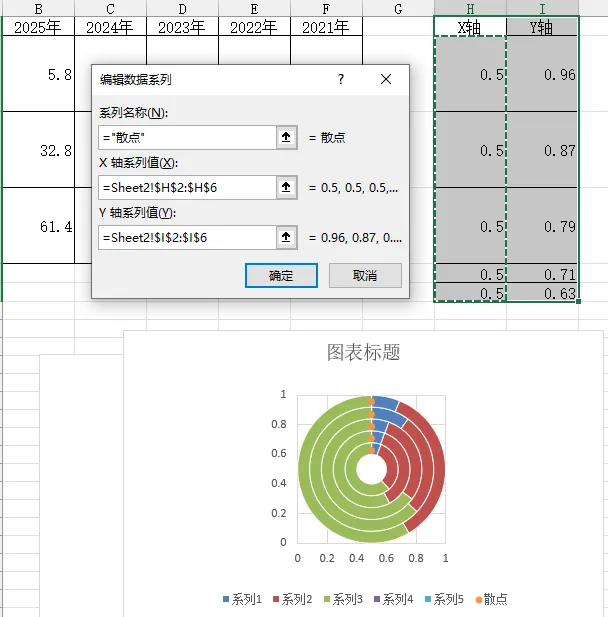

2.打开图表的【选择数据】界面，先导入Y轴辅助数值生成全新数据系列；

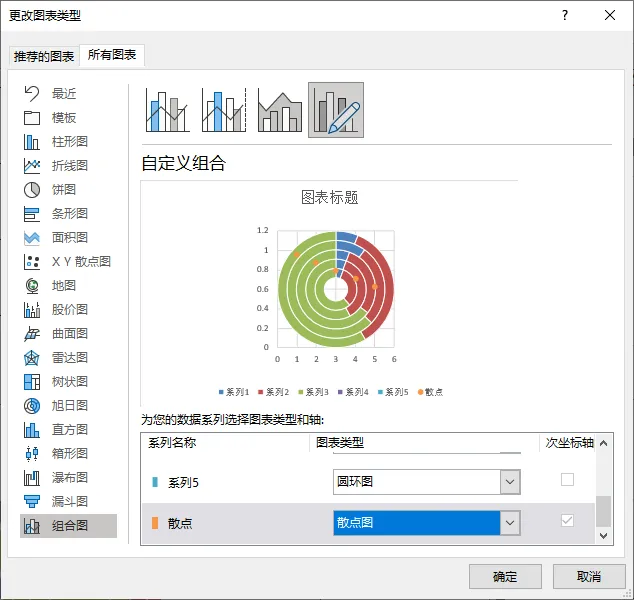

3.右键图表选择【更改图表类型】：原有五层年度数据维持圆环图格式，新增的辅助数据系列切换为「散点图」；

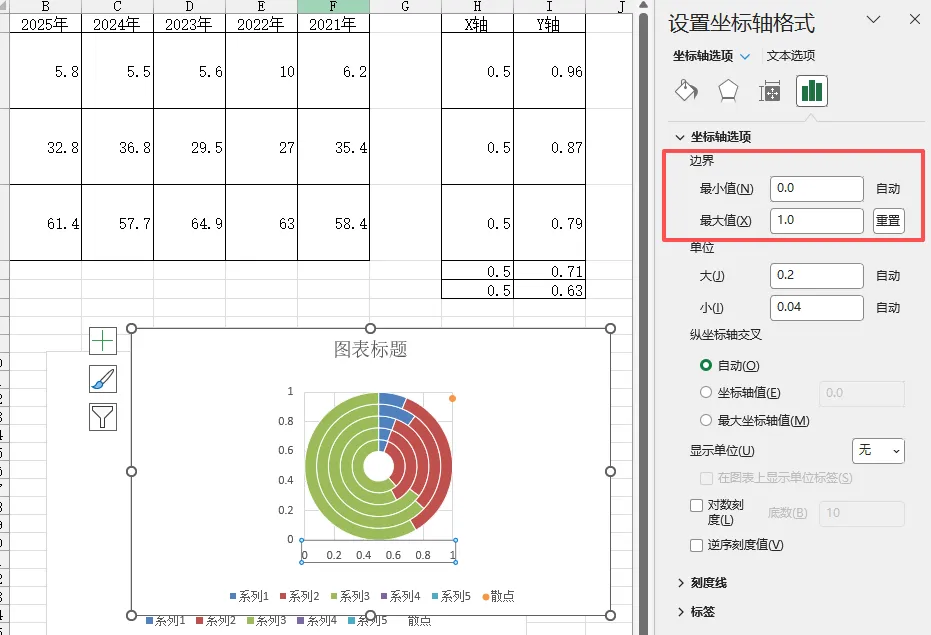

4.回到【选择数据】补填散点图配套的X轴辅助数据源；打开坐标轴格式设置面板，横、纵坐标轴的最小值锁定0、最大值锁定1，让散点横向居中排布、纵向对齐每一圈圆环外侧；

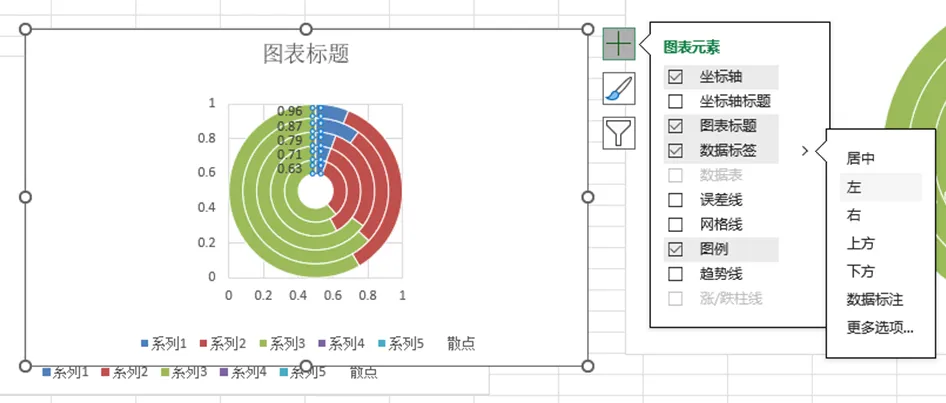

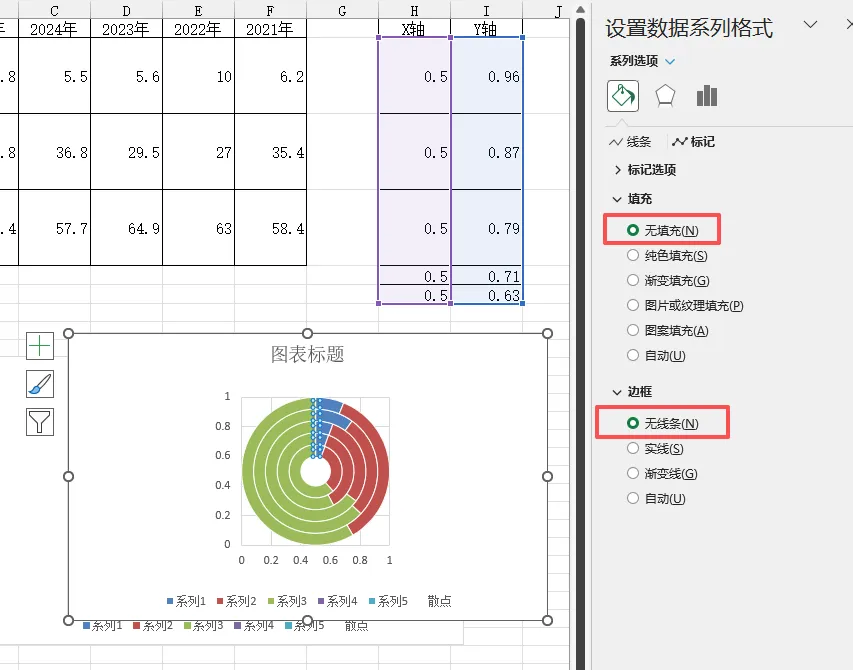

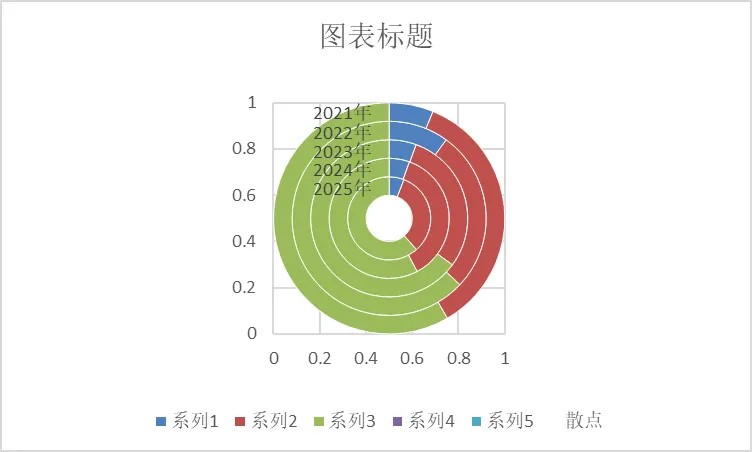

5.选中散点图形，填充、线条全部设置为无；给散点挂载数据标签，手动把标签内容改成2021~2025对应年份，标签摆放位置设为靠左，字体调成白色适配绿色背景。

步骤5：为产业色块补充百分比数值标签

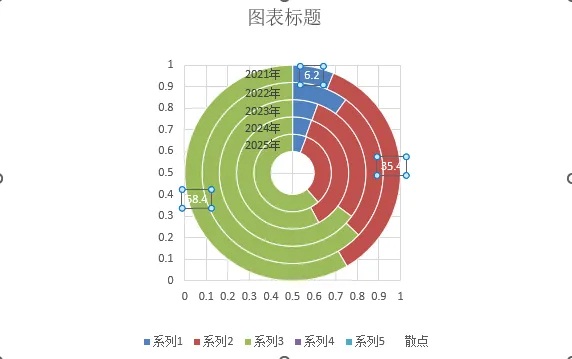

逐层选中每一圈圆环里蓝色、红色、绿色的产业扇区，逐个添加数据标签，把标签字体颜色统一改成白色，百分比读数能直接在色块上看清，不用反复对照图例核验。

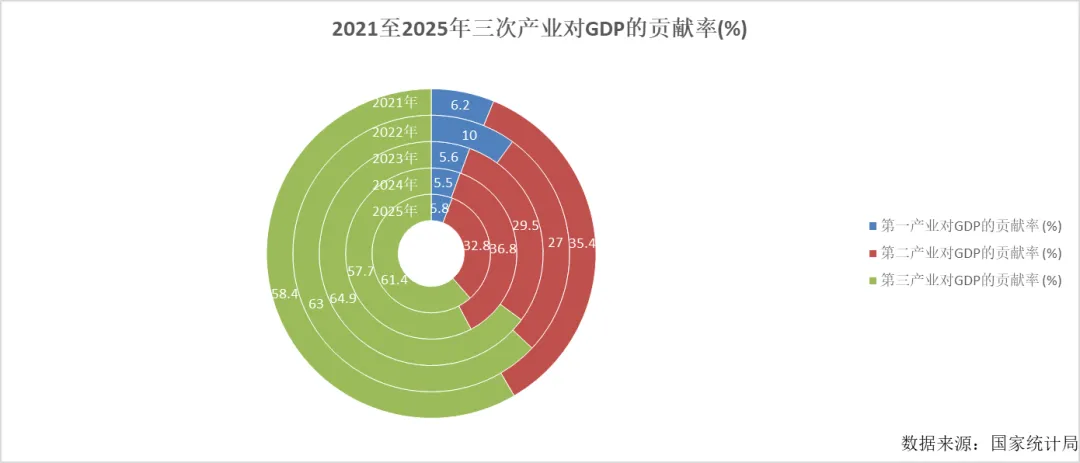

步骤6：完成版式标准化收尾美化

✨制图核心逻辑

常规多张独立饼图很难横向比对五年产业结构变动，嵌套多层圆环依托由内向外的圈层排布逻辑，单张图表就能完成跨年结构对比；固定品类配色能降低观众看图的辨认成本，镂空设计弱化杂乱感，适配正式商务汇报的审美标准。

💡复用技巧

模板适配年度业务营收结构、分品类渠道营收占比、月度部门成本构成等周期性结构数据，仅替换表格里的年份、对应占比数值，配色、圈层布局无需重做调试。

🌍适用场景

企业年度经营分析PPT、区域产业复盘材料、财务结构数据分析、标准化商务汇报配图

📌补充说明

全文取用统计局公开的示范统计数据开展制图教学，大家实操时可替换自身业务的私有数据；本次教程需要吃透三层实操要点：多层圆环系列追加、散点图自定义外挂文字标签、成套商务配色规范化美化。
