16路多路监控标准安装教程

       很多人做监控工程，画面卡顿、掉线、远程看不了、后期无从排查问题，90%都是前期布线和设备接错导致。

       今天给大家整理一套16路多路监控标准安装教程，从设备搭配、拓扑接线、布线施工到上机调试全覆盖，适合门店、厂房、仓库、园区等大部分场景，新手也能直接照着施工。

多路监控核心讲究集中汇聚、稳定供电、规范布线，16路场景最优搭配如下：

• 核心主机：16路网络硬盘录像机（NVR）+ 监控专用硬盘（根据存储15/30天选配）

• 汇聚设备：16口千兆POE交换机（核心！负责所有摄像头供电+数据传输）

• 前端设备：网络IPC摄像头（枪机/半球，按需搭配室内外机型）

• 辅助设备：企业路由器、显示器、操作鼠标

• 施工辅材：六类网线、水晶头、PVC线管、防水接头、扎带、膨胀螺丝、防水盒

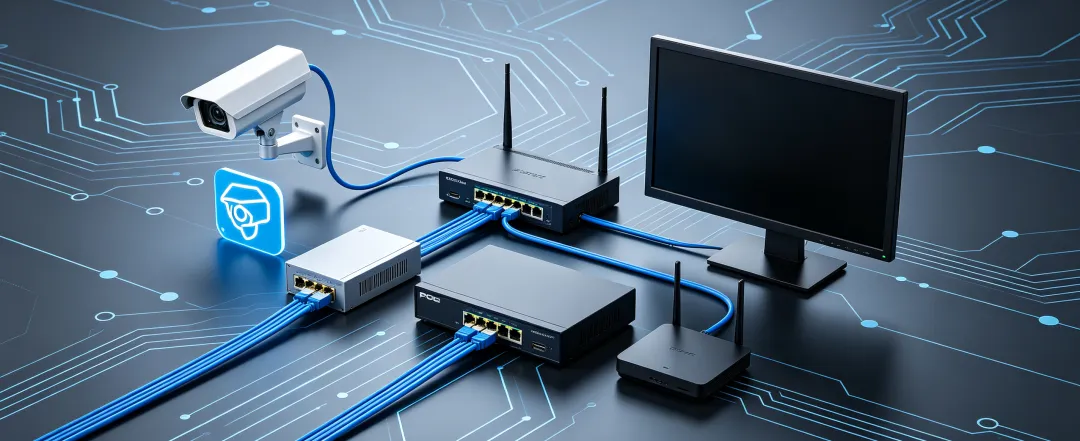

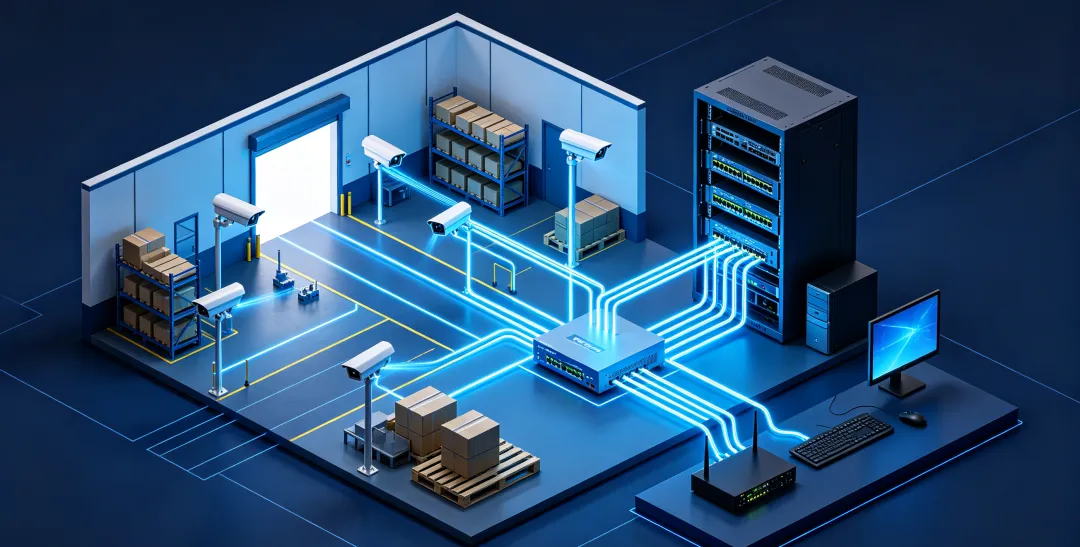

多路监控不乱线、不卡顿的关键，就是理清摄像头→POE交换机→NVR→路由器→显示器的链路关系，整套闭环如下：

✅ 完整拓扑连接顺序

16台摄像头 → 16根六类网线 → POE交换机POE口

POE交换机千兆上联口 → 网线 → NVR录像机网口

POE交换机空闲口 → 网线 → 路由器LAN口（实现远程查看）

NVR录像机 → HDMI/VGA线 → 显示器（实时预览画面）

NVR内置硬盘位 → 安装监控硬盘（存储录像）

💡 极简白话总结

所有摄像头全部汇聚到POE交换机，交换机统一回传给录像机，录像机负责录像存储，路由器负责网络外网，显示器负责画面显示，各司其职、互不干扰。

第一步：点位规划与摄像头固定

提前排查现场环境，避开强光逆光、电机配电箱等干扰源；门口、通道、死角重点布控，保证无监控盲区。室外摄像头必须安装防水接头、防水盒，线路接口打胶密封，杜绝进水短路、设备掉线问题。

第二步：规范布线（多路工程关键）

• 网线统一使用六类网线，单根传输距离严格控制在100米以内，超距必须使用光纤收发器+光纤传输，避免信号衰减。

• 强弱电分离：监控网线与220V强电线路分开走线，间距≥30cm，杜绝画面卡顿、波纹干扰。

• 室外线管做下坡坡度，防止雨水倒灌进摄像头尾线。

• 所有网线两端贴标签（1号大门、2号车间、3号仓库…），后期检修、扩容一目了然。

第三步：水晶头压制标准

全程统一568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，摄像头端和交换机端标准一致，避免网络不通、丢包问题。

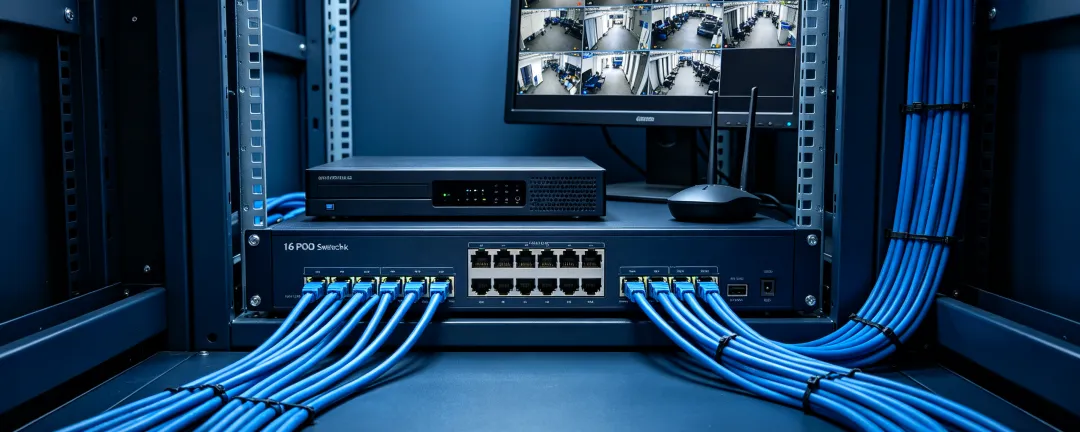

第四步：机房设备集中接线

将POE交换机、NVR录像机统一安装在弱电机柜，集中供电整理线路；16路摄像头网线全部插入交换机POE供电口，千兆口回连NVR，交换机接路由器联网，NVR接显示器和鼠标，完成硬件搭建。

硬件接好后，简单几步即可完成全部调试，批量出画面：

1. 初始化设备：开机设置设备密码、准确时间，保障录像时间精准。

2. 硬盘格式化：进入存储管理，格式化新装硬盘，开启录像功能。

3. 批量添加通道：系统自动搜索在线摄像头IP，一键批量添加所有通道，对应修改通道名称。

4. 设置录像模式：按需选择全天录像/移动侦测录像，设置15天/30天录像存储周期。

5. 手机远程配置：开启设备云服务，扫码绑定设备，随时随地远程看回放、看实时画面。

6. 画面调试：切换16分屏预览，微调摄像头角度，确保所有点位画面清晰、覆盖完整。

• 全部摄像头无画面：POE交换机断电、交换机回连NVR的网线松动或损坏。

• 单路画面离线：对应点位网线故障、水晶头接触不良、摄像头进水或供电异常。

• 画面卡顿模糊：网线超距、强弱电干扰、交换机带宽不足。

• 远程无法查看：交换机未接路由器、外网断开、云服务未开启。

1、厂区大范围点位，优先分层汇聚布线，避免线路杂乱，方便后期维护；

2、大功率厂区、电机设备多的场景，改用屏蔽网线，抗干扰效果更好；

3、多路监控优先选用千兆POE交换机，保障多通道同时预览、录像不卡顿；

4、所有设备集中机柜收纳，防尘防潮，大幅延长设备使用寿命。

多路监控安装，核心不在于走线多少，而在于链路清晰、布线规范、设备匹配。按照这套标准流程施工，16路监控可以做到稳定不掉线、画面清晰、远程流畅，适配绝大多数商用、工业场景。
