目的
规范 CGT 实验室精密光学显微镜安装全流程，规避振动、静电、光路污染、接线不规范等风险，保障活细胞明场、荧光成像精度，满足 GMP 可追溯管理要求。
2
职责
设备工程师：设备搬运、就位、光路组装、电路连接、整机调试、验收记录填写；
实验室管理员：安装场地、温湿度、接地、洁净环境前置确认；
使用人员：安装后现场确认、操作接收、日常维护执行。
3
安装前准备
环境条件核查
洁净等级：万级及以上细胞实验室，远离离制动器、摇床等振动源；
温湿度：18～26℃，相对湿度 40%～60%，湿度＞60% 需开启除湿；
台面：防震实验台，承重≥150kg，台面无空鼓、走动无共振；设备四周预留≥30cm 检修散热空间；
供电：独立稳压插座，专用接地端子，接地电阻＜4Ω，禁止与大功率设备共用回路；
禁止：阳光直射、空调直吹、有机溶剂存放区、低温冷库直接放置。
工具与耗材清单
水平仪、内六角扳手、无尘镜头纸、无尘抹布
配套配件：主机、目镜、物镜组、荧光滤片、光源、制冷相机、CO2 活细胞孵育台、电源线、数据线、防尘罩、校准标尺、设备说明书。
设备就位与调平操作步骤
静置平衡：就位后静置 30min，使设备与环境温湿度平衡，消除光路温差偏移。 搬运：整机分拆运输，倾斜角度≤15°，轻抬轻放，拆除全部包装泡沫，清理洁净区碎屑；
减震铺设：实验台四角放置橡胶减震垫，主机平稳放置于减震垫中心；
水平校准：水平仪放置载物台，横向、纵向调节底部可调支脚，气泡居中，水平误差≤0.1°/m；调平锁紧支脚螺母；
4
光学组件安装操作
目镜、物镜装配
预处理：镜头纸蘸少量无水乙醇擦拭镜片、螺纹，毛刷清除镜筒浮尘；
目镜对准卡槽插入，锁紧卡扣，预调瞳距；

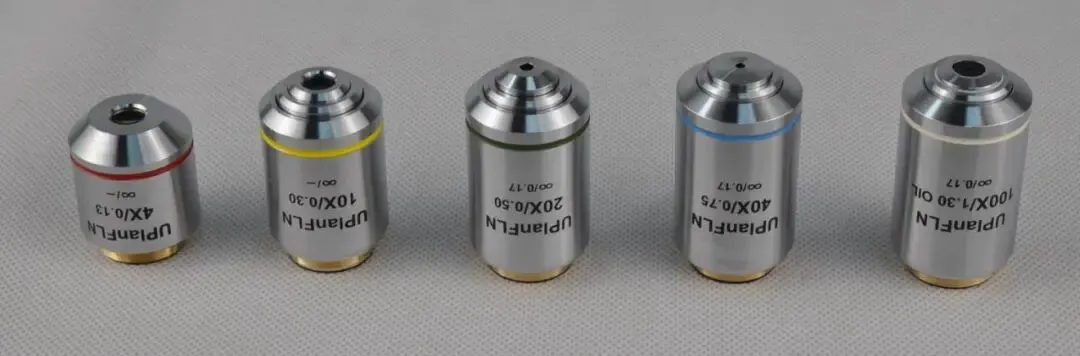

物镜轻柔旋入物镜转盘（4×/10×/20×/40×/100× 油镜），禁止暴力拧转；旋转转盘，切换顺滑无卡顿、无偏心晃动。

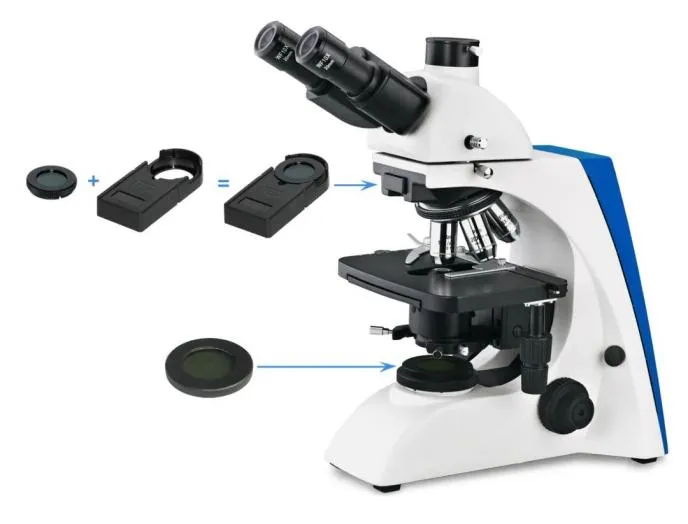

荧光光源与滤片组装
LED 冷光源光纤两端分别接入镜体光路与光源控制器，卡扣完全卡紧防漏光；
汞灯光源（选配）：佩戴隔热手套安装灯珠，锁紧散热外壳，无散热禁止开机；CGT 活细胞观测优先 LED 光源；
按实验需求装配 DAPI、FITC、PE、Cy5 滤片，卡槽卡扣固定，记录滤片通道编号。
制冷成像相机安装
拆除摄像接口防尘盖，安装 C 口转接环；
手持相机机身，平稳旋接转接环，均匀拧紧；严禁触碰内部感光芯片；
连接数据线、制冷电源线，线路沿台面侧边规整排布，无挤压弯折。
5
电路连接规范
断开总电源，设备地线单独连接实验室专用接地端子，确认接地牢固；
显微镜主机、光源、相机、孵育台分别接入稳压独立插座；
潮湿洁净区线路接头包裹绝缘胶带，荧光汞灯设备做好绝缘防护，杜绝水汽短路。
6
安装后复检
机械结构复检
1. XY 载物台移动顺滑，限位有效，无卡顿异响；
2. 调焦粗 / 微调旋钮阻尼均匀，无空程打滑；
3. 物镜、相机、滤片、光源全部锁紧无松动。
光路复检：所有镜片无指纹、灰尘、水渍，无划痕损伤；
电气复检：电源线无破损、接地可靠，电源开关全部处于关闭；
环境复检：周边无杂物遮挡散热与操作通道，温湿度稳定达标。
7
空载与模拟样品试运行
空载光路调试
1. 依次开启光源、主机、制冷相机；相机制冷设置 - 20℃，等待温度稳定；
2. 放置校准标尺，10× 物镜对焦，成像清晰无黑影、散光；
3. 逐个切换荧光通道，无杂光、漏光，光源亮度调节线性正常；软件无报错、噪点正常。
验收与归档
现场清理：清理工具、包装废料，无尘抹布擦拭整机，配套镜头、耗材收纳至无尘盒；
填写《显微镜安装验收单》，记录设备编号、安装环境、调试参数、荧光配置、测试成像样张；设备工程师、实验室管理员双人签字；
资料移交：交付说明书、维护卡、软件安装包、配件清单，现场完成设备操作、镜头保养、荧光防护交底；
设备粘贴标识：设备编号、校准有效期、安全警示标签。
