如何在Excel中插入CAD内容及数据关联

之前写了如何在CAD中插入Excel表格及数据关联，感觉对不少的朋友有所帮助。

本文简要介绍一下如何在Excel中插入CAD内容及数据关联（Excel版本是Microsoft Excel 2021，CAD版本2020）：

首先，在CAD中选中要插入Excel表里的内容，使用Ctrl+C进行复制。

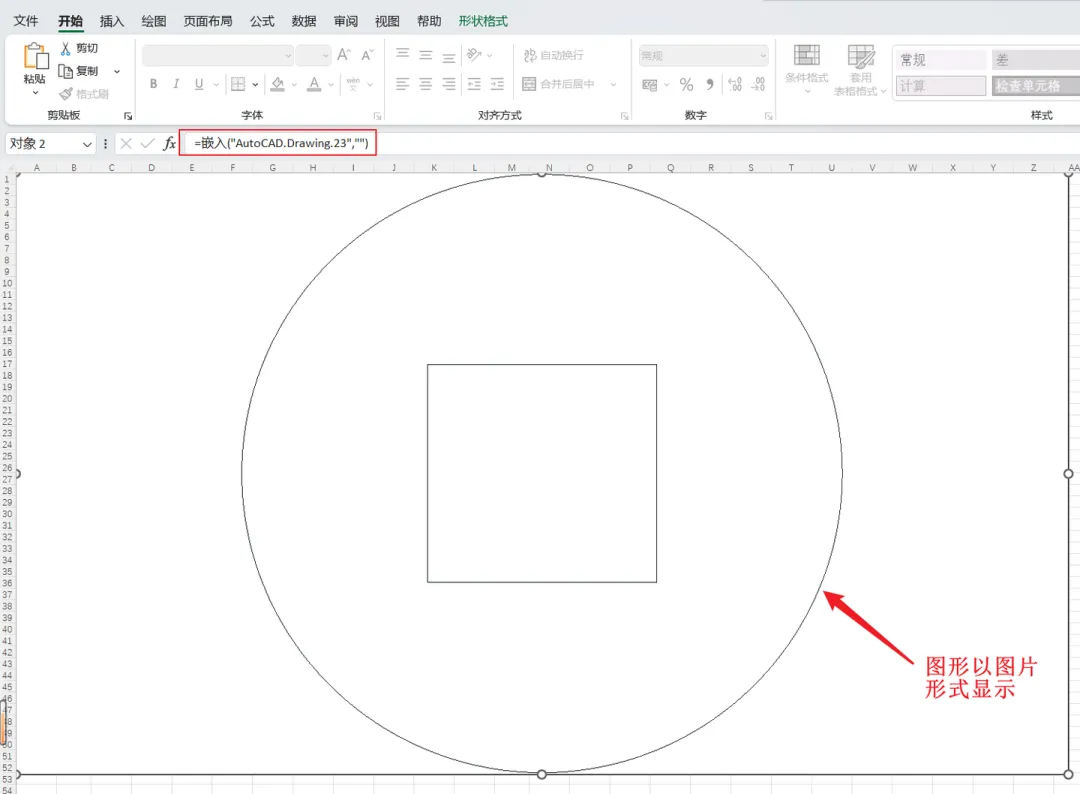

然后，切换到Excel软件，在对应的表格中直接按Ctrl+V粘贴。此时，CAD对象是以图片形式出现在Excel表格中。

且图片是以表格左上角点为基点向右下角展示，展示的大小及其与边框的位置关系是与对象在CAD中被复制时显示的窗口大小及其与视窗的位置关系相似的。

所以在复制CAD对象时，要考虑其在Excel中的图片显示，以减少图片裁剪的次数。

此方法，Excel表格中的CAD对象图片双击可跳转至CAD软件中，但是在CAD中修改对象后，Excel表格中原插入的图不会变化，即两者无关联。

若CAD对象修改，需要重新复制、粘贴并调整图片的过程。

Excel软件支持OLE（对象链接与嵌入）技术，允许将外部文件作为对象嵌入到Excel中。

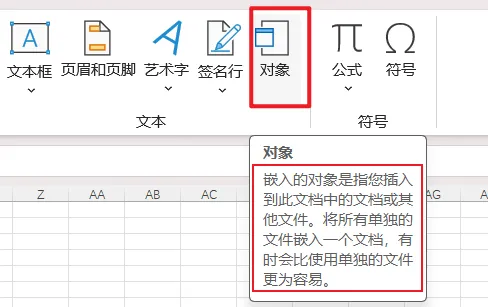

（1）在Excel的菜单栏中，依次点击“插入—对象”

（2）“对象”里有“新建”和“由文件创建”两个选项，“新建”是会新建一个CAD文件；“由文件创建”，是已经有了CAD文件，通过浏览找到文件即可整体插入。

下面分别就两种情况进行说明：

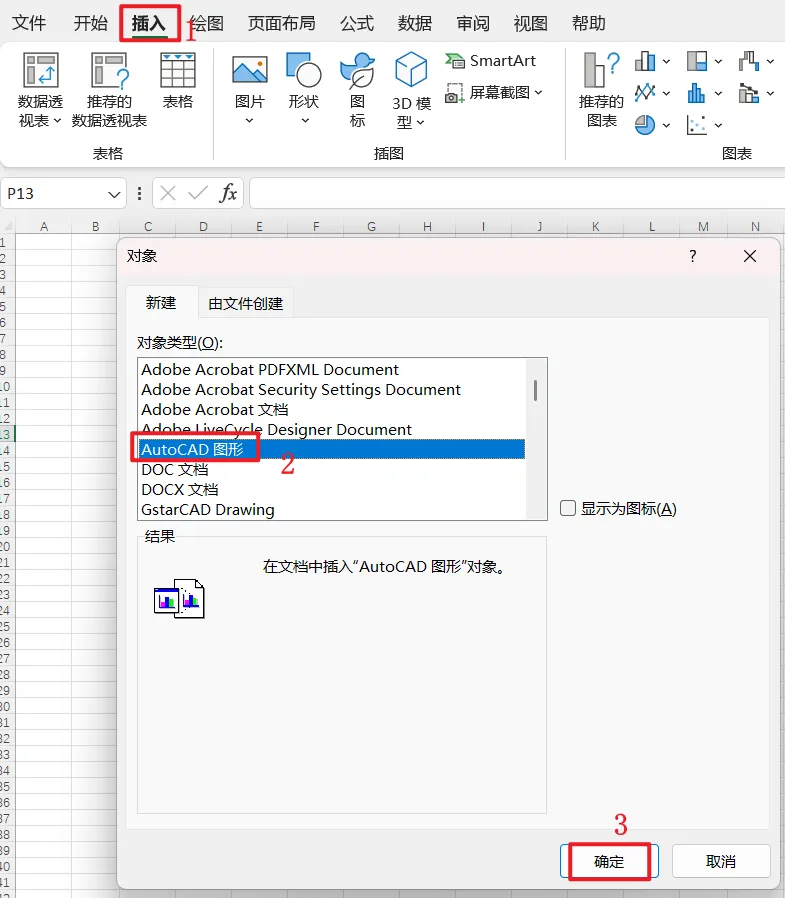

1）选择“新建”，对象类型里找到AutoCAD图形，点击“确定”，此时电脑会自动创建一个CAD文件，在CAD中绘制图形，保存，即可在Excel中看到绘制的内容。

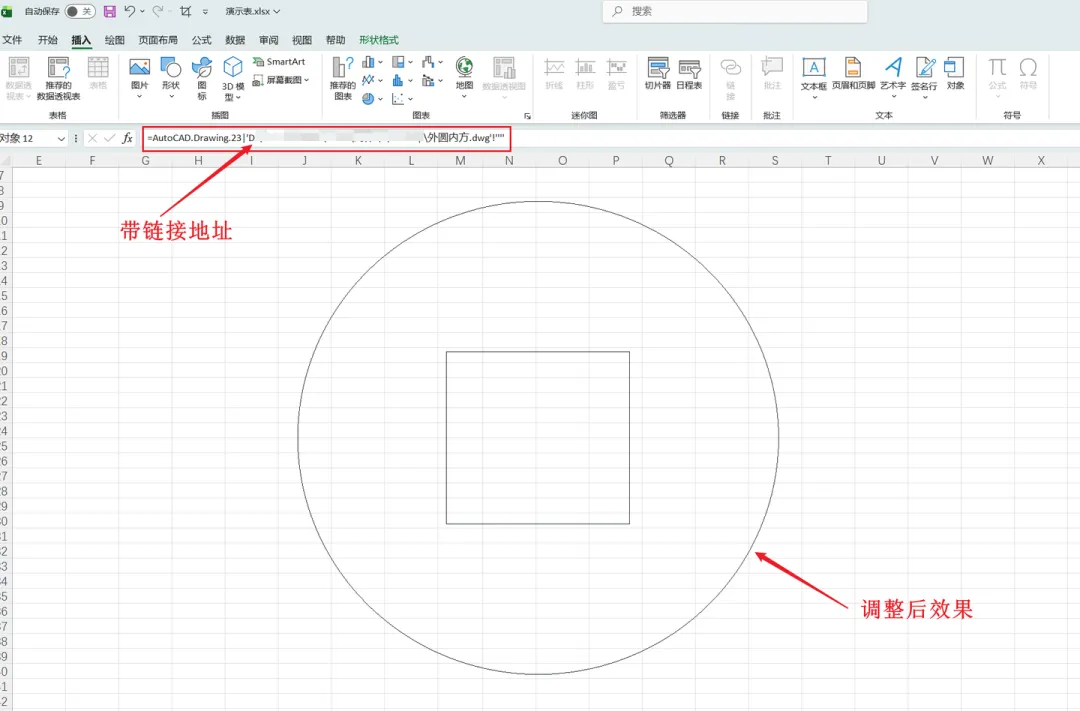

此方法，两者数据同步，即在CAD中同步修改后，保存，Excel中同步会修改。

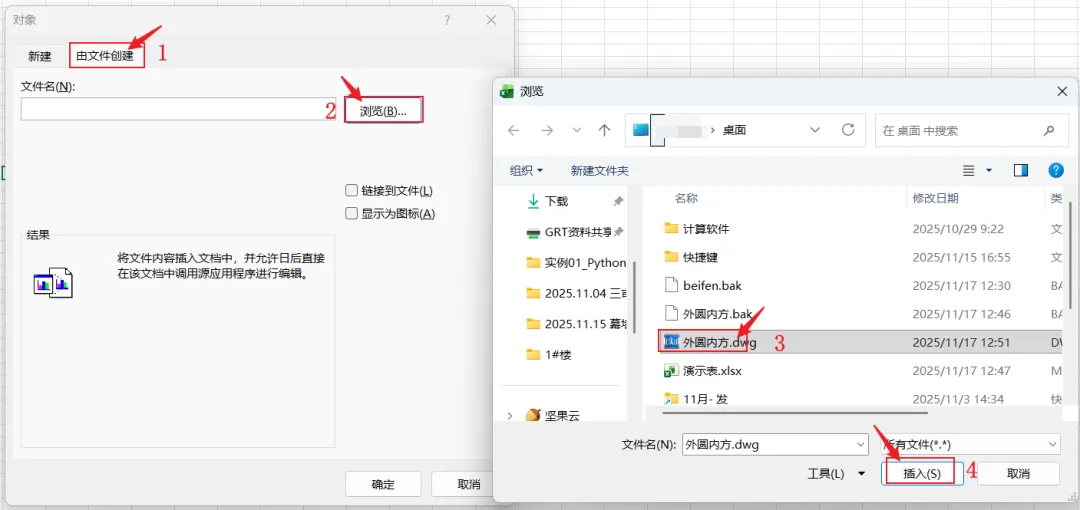

2）选择“由文件创建”，再点击“浏览”找到要嵌入的CAD文件。点击“插入”后，CAD文件就被作为OLE对象嵌入到Excel中了。

注意：按上述操作的数据无法相互关联，相当于和方法一相同的效果。

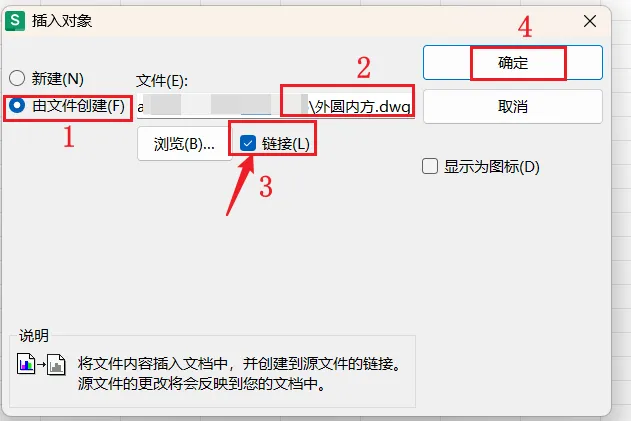

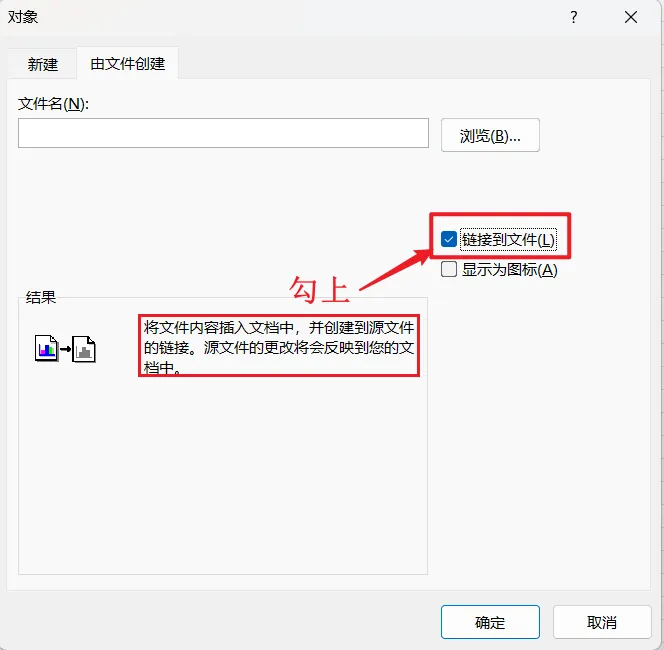

若要实现关联，则需要在选择对象的窗口中将“链接到文件”选项勾上，如下图：

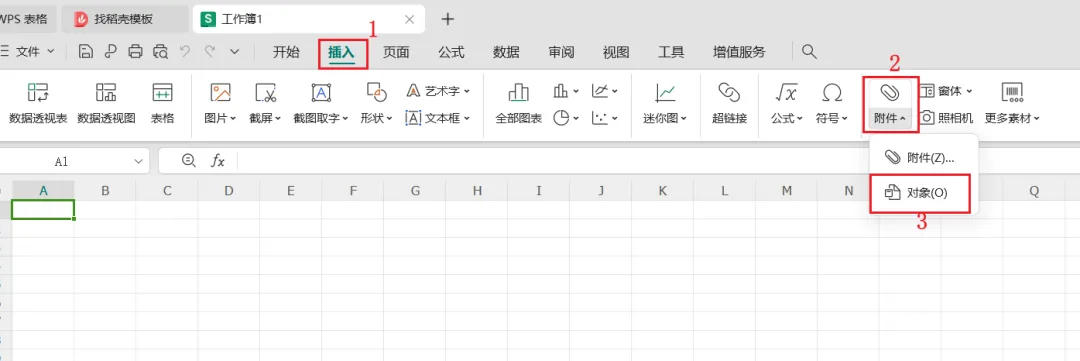

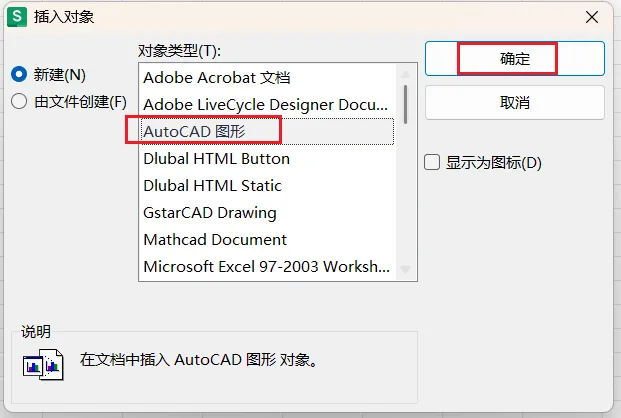

WPS与之使用方法和过程类同，在“插入”--"附件"--“对象”中

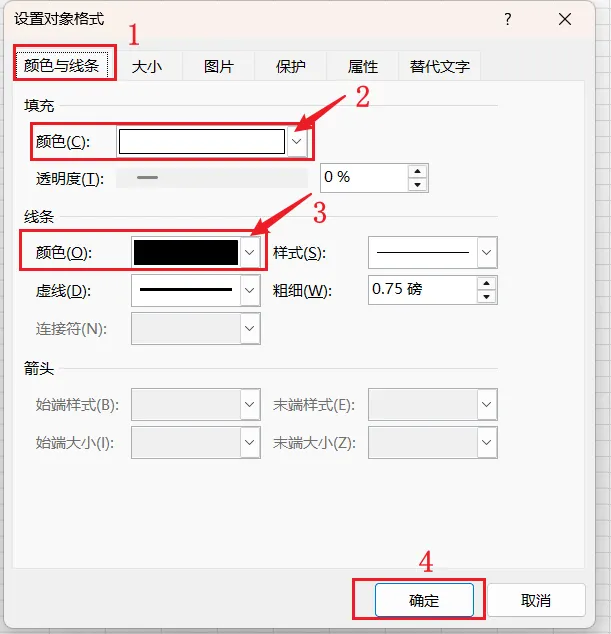

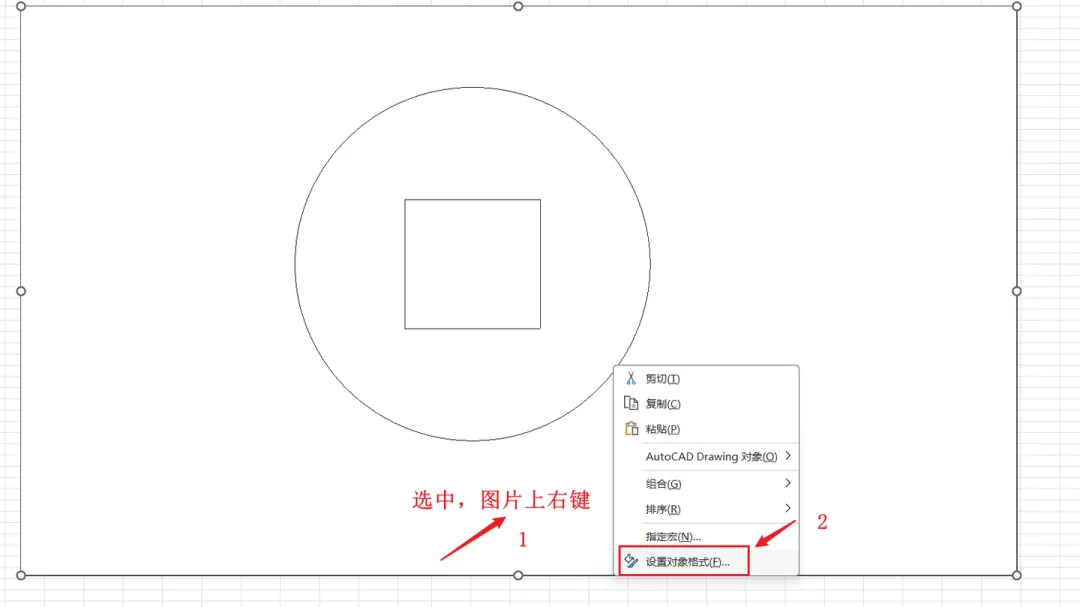

插入到Excel里的图片，默认是以白色底和黑色边框线显示的，如果要调整为无底色和无边框线的效果，可选中图片，右键，设置对象格式：

将填充颜色、线条颜色均调整为“无”即可。

1、以上写的是虽只是Excel与CAD的关联，然在word和PPT中，相关操作与之类似，不再赘述。

2、WPS和微软软件操作类似，只是界面位置有所差异，图片格式等的设置有所不同；

3、注意，所有在CAD中修改的内容，需要“保存”操作之后，Excel等软件中才会显示修改后的内容。

4、若图片是一次性的，不需要修改或关联数据，那么直接复制粘贴；数据需要关联修改时，采用“对象插入”方法，看具体情况自行决定。

以上，希望对你能有所助益。
